El documento describe diferentes tipos de construcciones romanas como puentes, acueductos y viaductos. Clasifica los puentes según el material, forma en que soportan esfuerzos y función. También menciona estructuras como pasarelas, viaductos de Teruel y Montabliz, y describe brevemente elementos estructurales como pilares, vigas y tirantes.

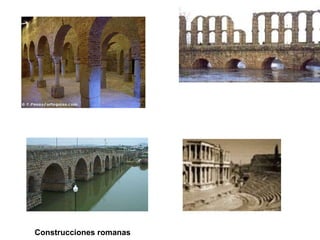

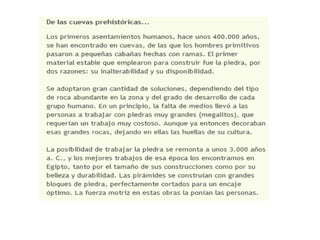

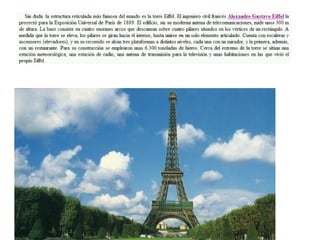

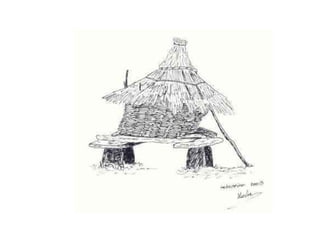

12. Construcciones romanas

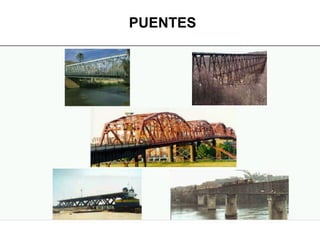

16. PUENTES

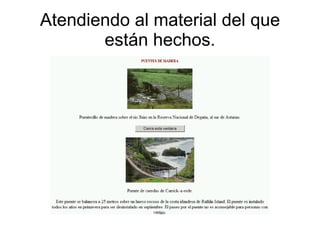

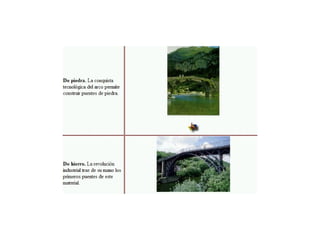

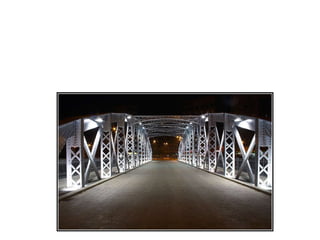

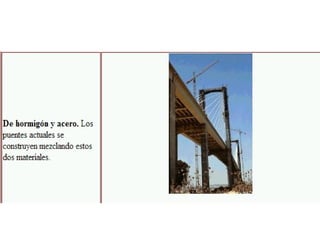

17. Atendiendo al material del que están hechos.

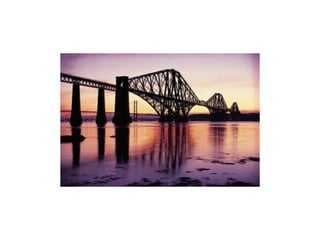

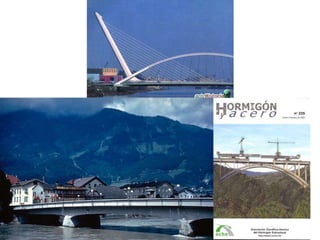

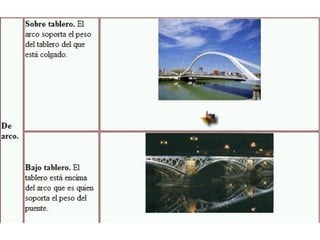

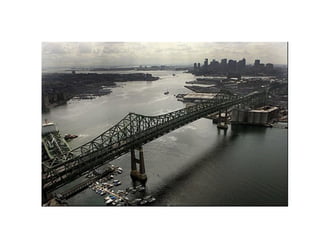

24. Atendiendo a la forma en que se soportan los esfuerzos.

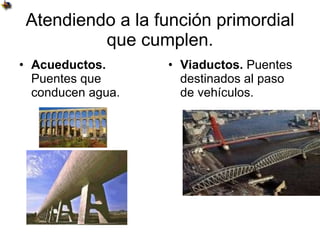

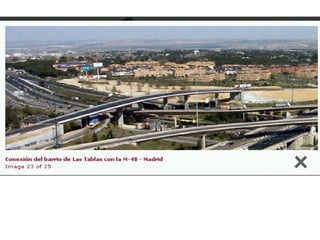

29. Atendiendo a la función primordial que cumplen. Acueductos. Puentes que conducen agua. Viaductos. Puentes destinados al paso de vehículos.

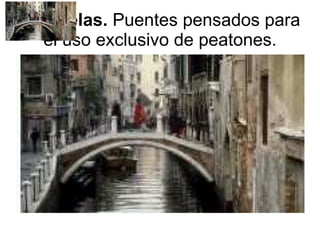

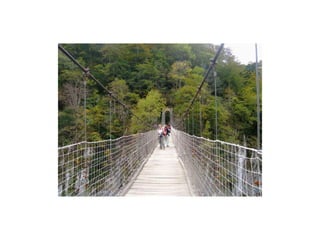

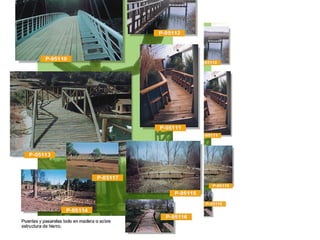

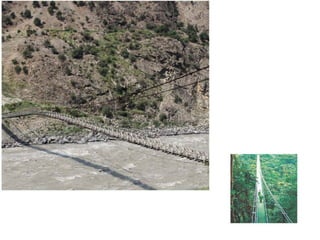

30. Pasarelas. Puentes pensados para el uso exclusivo de peatones.

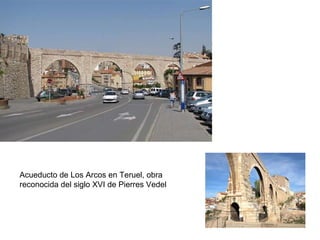

31. Acueducto de Los Arcos en Teruel, obra reconocida del siglo XVI de Pierres Vedel

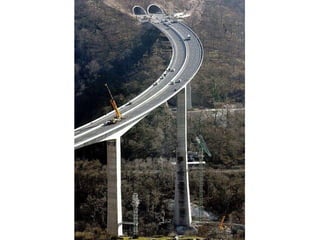

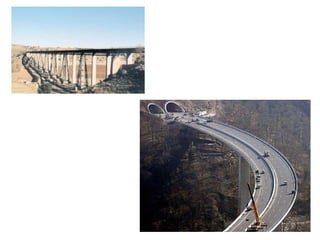

34. Los automovilistas que se dirijan a Santander desde Palencia por la N-611 dejarán de transitar dentro de un mes por uno de los tramos más conflictivos de las carreteras del Estado, las sinuosas Hoces de Bárcena, para 'volar' a 145 metros de altura por el puente más alto de España: el viaducto de Montabliz

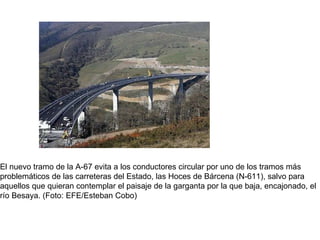

35. El nuevo tramo de la A-67 evita a los conductores circular por uno de los tramos más problemáticos de las carreteras del Estado, las Hoces de Bárcena (N-611), salvo para aquellos que quieran contemplar el paisaje de la garganta por la que baja, encajonado, el río Besaya. (Foto: EFE/Esteban Cobo)

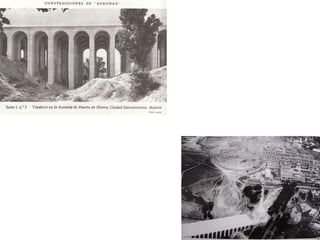

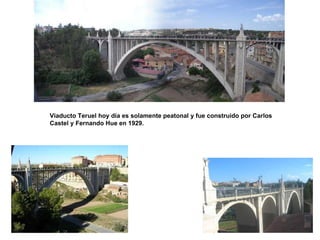

38. Viaducto Teruel hoy día es solamente peatonal y fue construido por Carlos Castel y Fernando Hue en 1929.

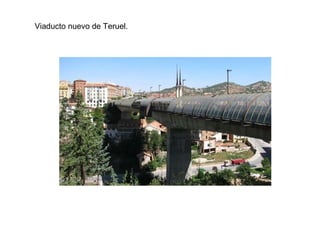

39. Viaducto nuevo de Teruel.

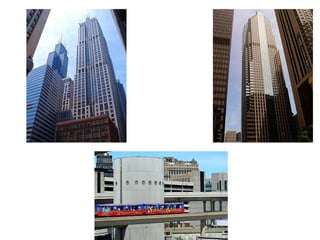

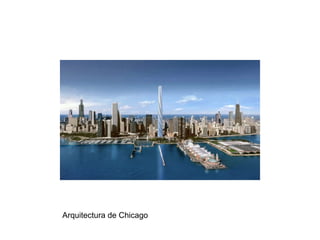

43. Arquitectura de Chicago

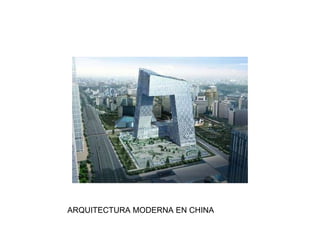

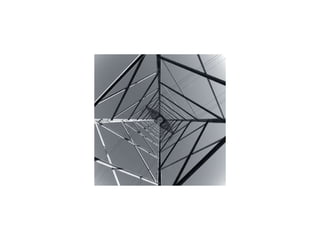

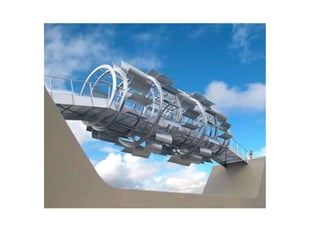

45. ARQUITECTURA MODERNA EN CHINA

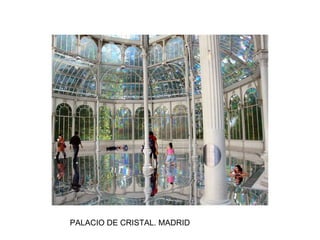

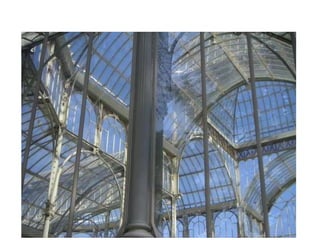

56. PALACIO DE CRISTAL. MADRID

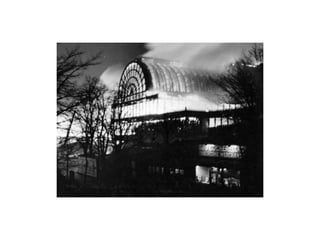

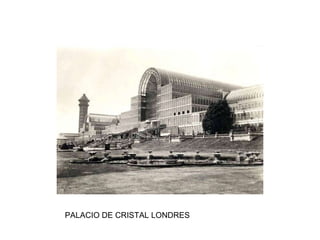

57. PALACIO DE CRISTAL LONDRES

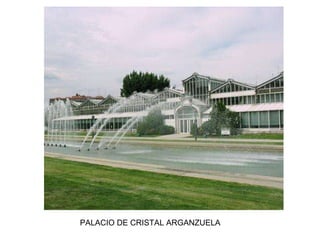

60. PALACIO DE CRISTAL ARGANZUELA

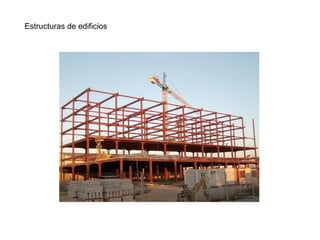

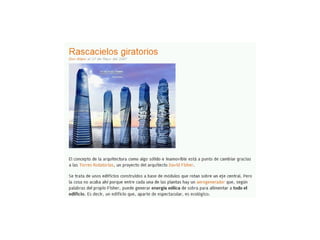

61. Estructuras de edificios

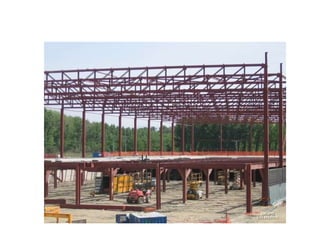

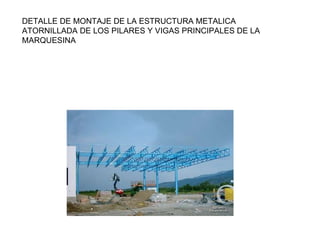

63. DETALLE DE MONTAJE DE LA ESTRUCTURA METALICA ATORNILLADA DE LOS PILARES Y VIGAS PRINCIPALES DE LA MARQUESINA

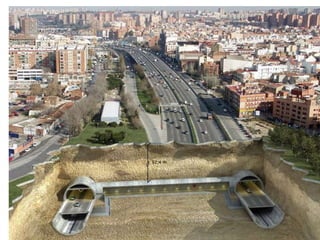

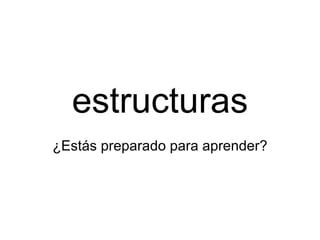

66. estructuras ¿Estás preparado para aprender?

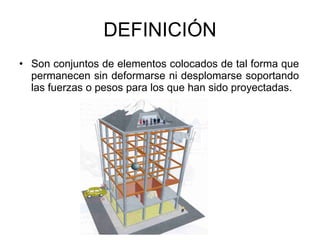

67. DEFINICIÓN Son conjuntos de elementos colocados de tal forma que permanecen sin deformarse ni desplomarse soportando las fuerzas o pesos para los que han sido proyectadas.

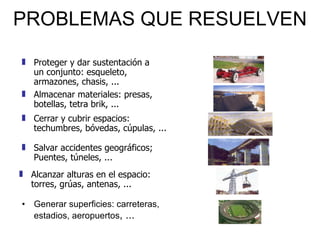

68. PROBLEMAS QUE RESUELVEN Generar superficies: carreteras, estadios, aeropuertos , ... Almacenar materiales: presas, botellas, tetra brik, ... Cerrar y cubrir espacios: techumbres, bóvedas, cúpulas, ... Salvar accidentes geográficos; Puentes, túneles, ... Alcanzar alturas en el espacio: torres, grúas, antenas, ... Proteger y dar sustentación a un conjunto: esqueleto, armazones, chasis, ...

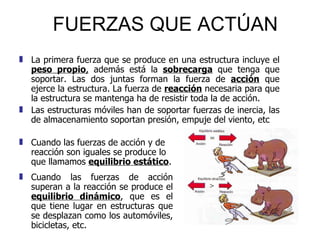

69. FUERZAS QUE ACTÚAN Cuando las fuerzas de acción y de reacción son iguales se produce lo que llamamos equilibrio estático . La primera fuerza que se produce en una estructura incluye el peso propio , además está la sobrecarga que tenga que soportar. Las dos juntas forman la fuerza de acción que ejerce la estructura. La fuerza de reacción necesaria para que la estructura se mantenga ha de resistir toda la de acción. Las estructuras móviles han de soportar fuerzas de inercia, las de almacenamiento soportan presión, empuje del viento, etc Cuando las fuerzas de acción superan a la reacción se produce el equilibrio dinámico , que es el que tiene lugar en estructuras que se desplazan como los automóviles, bicicletas, etc.

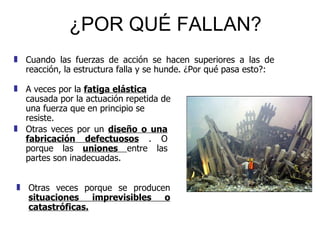

70. ¿POR QUÉ FALLAN? A veces por la fatiga elástica causada por la actuación repetida de una fuerza que en principio se resiste. Cuando las fuerzas de acción se hacen superiores a las de reacción, la estructura falla y se hunde. ¿Por qué pasa esto?: Otras veces por un diseño o una fabricación defectuosos . O porque las uniones entre las partes son inadecuadas. Otras veces porque se producen situaciones imprevisibles o catastróficas.

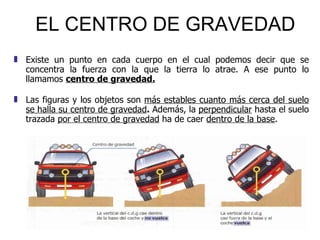

71. EL CENTRO DE GRAVEDAD Existe un punto en cada cuerpo en el cual podemos decir que se concentra la fuerza con la que la tierra lo atrae. A ese punto lo llamamos centro de gravedad. Las figuras y los objetos son más estables cuanto más cerca del suelo se halla su centro de gravedad . Además, la perpendicular hasta el suelo trazada por el centro de gravedad ha de caer dentro de la base .

72. ¿lo has entendido? Puedes realizar un pequeño trabajo en el taller que te ayudará mucho, coméntalo con la profesora

73. ELEMENTOS RESISTENTES Los pilares son apoyos verticales para las vigas y el resto de la estructura Las vigas son piezas horizontales que soportan cargas apoyadas en dos puntos. Los tirantes o tensores son cables que mantiene sujetos elementos colgantes o verticales Las escuadras son triángulos rectángulos que refuerzan las estructuras Muchos de los elementos que proporcionan resistencia a las estructuras pueden encontrarse en un gran número de ellas.

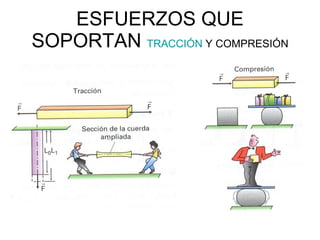

74. ESFUERZOS QUE SOPORTAN TRACCIÓN Y COMPRESIÓN

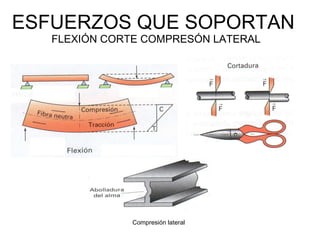

75. ESFUERZOS QUE SOPORTAN FLEXIÓN CORTE COMPRESÓN LATERAL Compresión lateral

76. ESFUERZOS QUE SOPORTAN TORSIÓN Y PANDEO

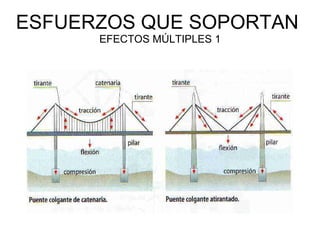

77. ESFUERZOS QUE SOPORTAN EFECTOS MÚLTIPLES 1

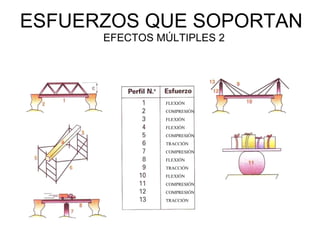

78. ESFUERZOS QUE SOPORTAN EFECTOS MÚLTIPLES 2 FLEXIÓN COMPRESIÓN FLEXIÓN FLEXIÓN COMPRESIÓN TRACCIÓN COMPRESIÓN FLEXIÓN TRACCIÓN FLEXIÓN COMPRESIÓN COMPRESIÓN TRACCIÓN

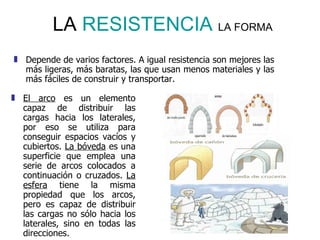

79. LA RESISTENCIA LA FORMA El arco es un elemento capaz de distribuir las cargas hacia los laterales, por eso se utiliza para conseguir espacios vacíos y cubiertos. La bóveda es una superficie que emplea una serie de arcos colocados a continuación o cruzados. La esfera tiene la misma propiedad que los arcos, pero es capaz de distribuir las cargas no sólo hacia los laterales, sino en todas las direcciones. Depende de varios factores. A igual resistencia son mejores las más ligeras, más baratas, las que usan menos materiales y las más fáciles de construir y transportar.

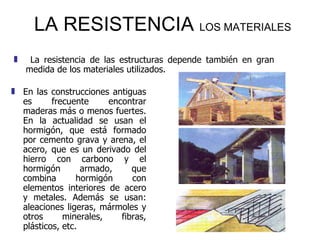

80. LA RESISTENCIA LOS MATERIALES En las construcciones antiguas es frecuente encontrar maderas más o menos fuertes. En la actualidad se usan el hormigón, que está formado por cemento grava y arena, el acero, que es un derivado del hierro con carbono y el hormigón armado, que combina hormigón con elementos interiores de acero y metales. Además se usan: aleaciones ligeras, mármoles y otros minerales, fibras, plásticos, etc. La resistencia de las estructuras depende también en gran medida de los materiales utilizados.

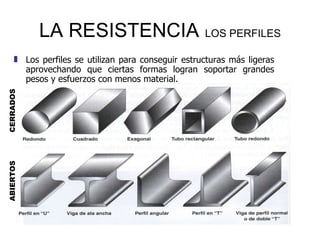

81. LA RESISTENCIA LOS PERFILES CERRADOS ABIERTOS Los perfiles se utilizan para conseguir estructuras más ligeras aprovechando que ciertas formas logran soportar grandes pesos y esfuerzos con menos material.

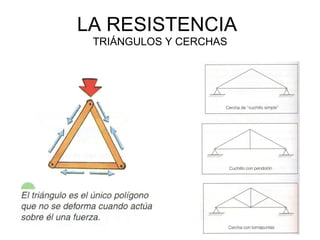

82. LA RESISTENCIA TRIÁNGULOS Y CERCHAS

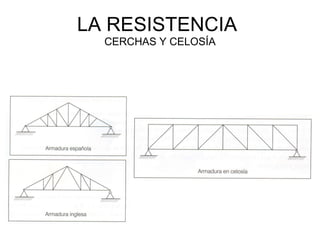

83. LA RESISTENCIA CERCHAS Y CELOSÍA

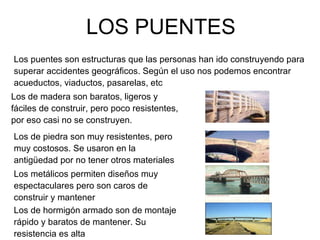

84. LOS PUENTES Los puentes son estructuras que las personas han ido construyendo para superar accidentes geográficos. Según el uso nos podemos encontrar acueductos, viaductos, pasarelas, etc Los de madera son baratos, ligeros y fáciles de construir, pero poco resistentes, por eso casi no se construyen. Los de piedra son muy resistentes, pero muy costosos. Se usaron en la antigüedad por no tener otros materiales Los metálicos permiten diseños muy espectaculares pero son caros de construir y mantener Los de hormigón armado son de montaje rápido y baratos de mantener. Su resistencia es alta

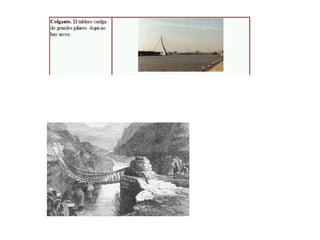

85. LOS PUENTES TIPOS Los puentes adoptan tres tipos según sean los esfuerzos que soportan sus elementos estructurales: Puentes de viga: formados por elementos horizontales o tableros apoyados sobre soportes o pilares Puentes de arco: formados por un elemento curvado que se apoya en soportes o estribos Puentes colgantes: formados por un tablero que se sustenta mediante tirantes sujetos en uno o en dos o más pilares

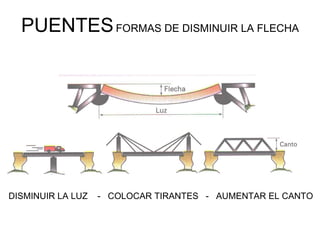

86. PUENTES FORMAS DE DISMINUIR LA FLECHA DISMINUIR LA LUZ - COLOCAR TIRANTES - AUMENTAR EL CANTO

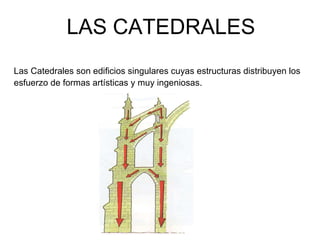

87. LAS CATEDRALES Las Catedrales son edificios singulares cuyas estructuras distribuyen los esfuerzo de formas artísticas y muy ingeniosas.

89. El porta aviones Theodore Roosevelt ...

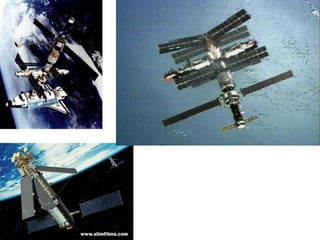

90. Los aviones de caza se dedican a la defensa y ataque de la aviación enemiga
