Este documento define una estructura como un conjunto de elementos que soportan fuerzas y las transmiten para ser resistentes y estables. Explica los tipos de esfuerzos, elementos comunes de estructuras, y estructuras resistentes y estables a lo largo de la historia y en la actualidad. Finalmente, clasifica los tipos de estructuras artificiales como masivas, abovedadas, entramadas, trianguladas y colgantes.

1. ESTRUCTURAS

2. ÍNDICE Definición A lo largo de la Historia Tipos de esfuerzos Elementos de una estructura Estructuras resistentes Ejercicio Estructuras estables Tipos de estructuras artificiales

3. Definición Una estructura es un conjunto de elementos capaces de soportar fuerzas y transmitirlas a los puntos donde se apoya con el fin de ser resistente y estable Estas fuerzas que actúan sobre una estructura se llaman cargas

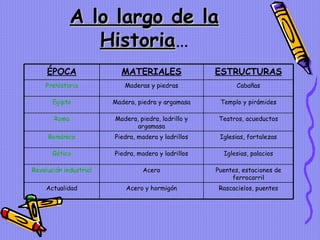

4. A lo largo de la Historia … Rascacielos, puentes Acero y hormigón Actualidad Puentes, estaciones de ferrocarril Acero Revolución industrial Iglesias, palacios Piedra, madera y ladrillos Gótico Iglesias, fortalezas Piedra, madera y ladrillos Románico Teatros, acueductos Madera, piedra, ladrillo y argamasa Roma Templo y pirámides Madera, piedra y argamasa Egipto Cabañas Maderas y piedras Prehistoria ESTRUCTURAS MATERIALES ÉPOCA

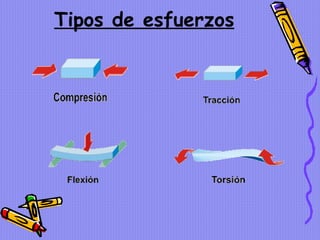

5. Tipos de esfuerzos

6. Juego del soga tira (tracción) Ensayo de resistencia a compresión Gimnasta en la barra (flexión) Empleo del destornillador (torsión) En la vida real…

7. Elementos de una estructura

8. Cúpula del Caixa Forum (Alcobendas) Túnel del tren Puente de Fernández Casado (León) Viga de una casa

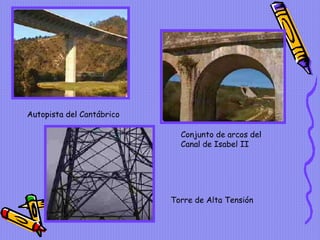

9. Autopista del Cantábrico Conjunto de arcos del Canal de Isabel II Torre de Alta Tensión

10. Estructuras Resistentes Se dice que una estructura es resistente cuando conserva su forma al aplicarle cargas Veamos algunos ejemplos La única figura geométrica que no se puede deformar aplicándole fuerzas es el TRIÁNGULO

11. DISEÑOS NO RESISTENTES DISEÑOS RESISTENTES

12. Ejercicio ¿Serías capaz de hacer resistentes las siguientes estructuras? soluciones en la próxima diapositiva

13. Nota: puede haber varias soluciones, lo importante es TRIANGULAR todas las figuras

14. Estructuras trianguladas en la vida real Torre Eiffel Torre de Alta Tensión Puente Grúas en Puerto Hotel de Varsovia

15. Estructuras Estables Son estructuras estables aquellas que, al aplicar una fuerza sobre ellas, conservan su posición . Cuando el centro de gravedad (C.G.) se sitúa fuera de la base del objeto, éste se convierte en inestable y cae. Veamos algunos ejemplos

16. El coche va perdiendo estabilidad y finalmente cae cuando el C. G. sale de su base

17. El muñeco es estable El muñeco es inestable FUERZA FUERZA

18. Tipos de estructuras artificiales Veamos algunos ejemplos reales Las sustentadas por cables o perfiles sujetos a elementos de soporte COLGANTES Se forman con la unión de muchos triángulos TRIANGULADAS Aquellas formadas por un conjunto perfiles de madera, acero u hormigón que se entrecruzan entre sí ENTRAMADAS En las que predominan los arcos, las bóvedas o las cúpulas ABOVEDADAS Aquellas en las que predomina una gran concentración de material MASIVAS

19. MASIVAS ABOVEDADAS

20. ENTRAMADAS TRIANGULADAS

21. COLGANTES OTRAS ESTRUCTURAS En ocasiones se habla de otro tipo de estructuras como neumáticas (inflables), laminares (carrocerías de coche) o geodésicas (unión de pentágonos o hexágonos)

22. Curiosidades En la web hay videos muy interesantes sobre estructuras originales o construcciones antiguas FIN
