Estructuras
El documento describe las estructuras cristalinas y los sistemas cristalinos. Explica que hay 7 sistemas cristalinos que se utilizan para crear todas las redes cristalinas. También describe propiedades como el número de átomos por celda, el número de coordinación, el factor de empaquetamiento y cómo se calculan las constantes de red para diferentes estructuras cristalinas como FCC y BCC. Además, explica cómo se usan los radios atómicos para calcular la relación entre el tamaño aparente del átomo y el t

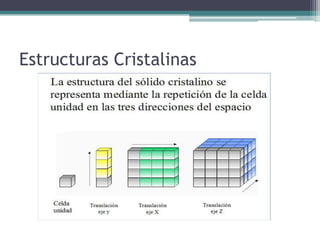

Estructuras
- 1.
- 2.
- 3.

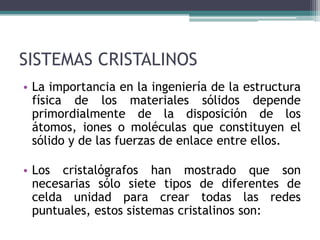

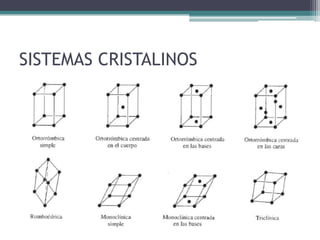

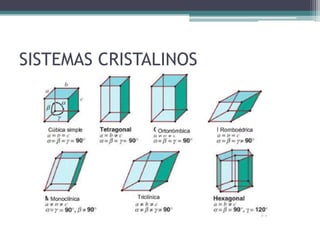

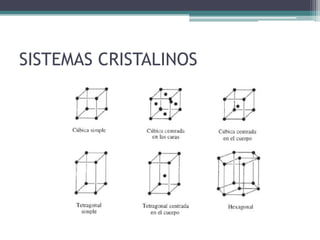

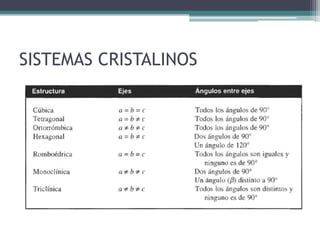

- 4. SISTEMAS CRISTALINOS • Laimportancia en la ingeniería de la estructura física de los materiales sólidos depende primordialmente de la disposición de los átomos, iones o moléculas que constituyen el sólido y de las fuerzas de enlace entre ellos. • Los cristalógrafos han mostrado que son necesarias sólo siete tipos de diferentes de celda unidad para crear todas las redes puntuales, estos sistemas cristalinos son:
- 5.
- 6.
- 7.
- 8.

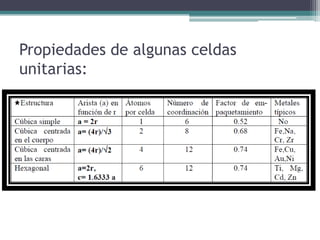

- 9. Propiedades de algunasceldas unitarias:

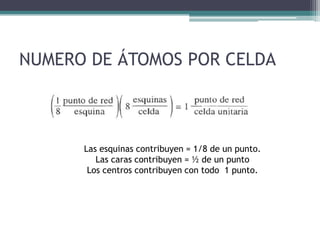

- 10. NUMERO DE ÁTOMOSPOR CELDA Las esquinas contribuyen = 1/8 de un punto. Las caras contribuyen = ½ de un punto Los centros contribuyen con todo 1 punto.

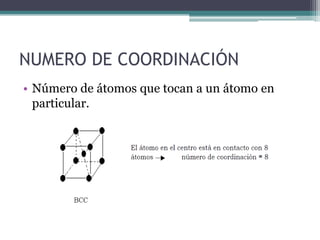

- 11. NUMERO DE COORDINACIÓN •Número de átomos que tocan a un átomo en particular.
- 12. NUMERO DE COORDINACIÓN •La cantidad de vecinos más cercanos que rodean a un átomo o a un ion.

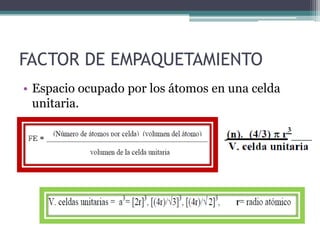

- 13. FACTOR DE EMPAQUETAMIENTO •Espacio ocupado por los átomos en una celda unitaria.

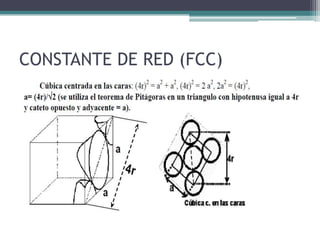

- 14. CONSTANTE DE RED(FCC)

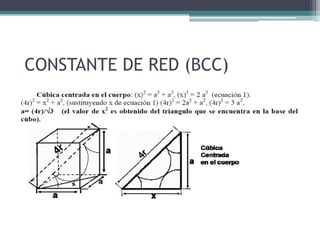

- 15. CONSTANTE DE RED(BCC)

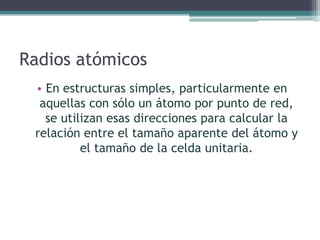

- 16. Radios atómicos • Enestructuras simples, particularmente en aquellas con sólo un átomo por punto de red, se utilizan esas direcciones para calcular la relación entre el tamaño aparente del átomo y el tamaño de la celda unitaria.

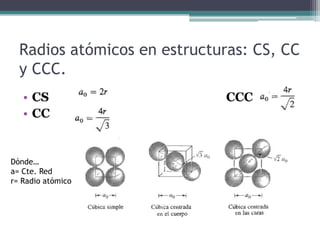

- 17. Radios atómicos enestructuras: CS, CC y CCC. • CS CCC • CC Dónde… a= Cte. Red r= Radio atómico

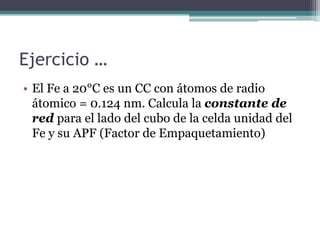

- 18. Ejercicio … • ElFe a 20°C es un CC con átomos de radio átomico = 0.124 nm. Calcula la constante de red para el lado del cubo de la celda unidad del Fe y su APF (Factor de Empaquetamiento)
- 19. EXCELENTE FIN DESEMANA!!!
