1. REPUBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR PARA LA EDUCACIÓN SUPERIOR
POLITÉCNICO “SANTIAGO MARIÑO”
EXTENSIÓN BARQUISIMETO
SISTEMAS
ESTRUCTURALES
EN VENEZUELA
GERMAIN
JIMÉNEZ

2. La tierra ‘cruda’ como material estructural, es la materia prima de la obra de fábrica o
mampostería de centenares de templos, claustros, edificios civiles y militares, así como de cientos de
ejemplares de arquitectura doméstica. La procedencia del material, en cada caso, está directamente
relacionada con su emplazamiento (territorio) y la implantación del edificio en cuestión.
Los sistemas constructivos en tierra de edificaciones patrimoniales Y consisten principalmente en
muros de carga; se diseñaron para soportar cargas verticales (peso propio, entrepisos, cubiertas y
otros) y de servicio (carga viva), sin incluir los
efectos producidos por un sismo. Se asimilan entonces a un sistema de mampostería compuesto por
unidades de tierra cruda, aparejadas de diferentes formas, con la que se construyen muros que varían
en espesor y en altura y que pueden
o no trabarse.
SISTEMA EN TIERRA – ADOBE1

3. Un sistema porticado es el que utiliza como estructura una serie de pórticos
dispuestos en un mismo sentido, sobre los cuales se dispone un forjado. Es
independiente de su arrostramiento, que podrá hacerse con pórticos transversales,
cruces de San Andrés, pantallas u otros métodos; y del material utilizado, generalmente
hormigón o madera. Sus elementos estructurales principales consisten en zapatas,
vigas y columnas conectados a través de nudos formando pórticos resistentes en las
dos direcciones principales (X , Y) .
SISTEMA APORTICADO2

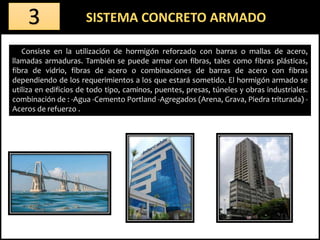

4. Consiste en la utilización de hormigón reforzado con barras o mallas de acero,
llamadas armaduras. También se puede armar con fibras, tales como fibras plásticas,
fibra de vidrio, fibras de acero o combinaciones de barras de acero con fibras
dependiendo de los requerimientos a los que estará sometido. El hormigón armado se
utiliza en edificios de todo tipo, caminos, puentes, presas, túneles y obras industriales.
combinación de : -Agua -Cemento Portland -Agregados (Arena, Grava, Piedra triturada) -
Aceros de refuerzo .
SISTEMA CONCRETO ARMADO3

5. Es una composición de barras rectas unidas entre sí en sus extremos para constituir
una armazón rígida de forma triangular, capaz de soportar cargas en su plano,
particularmente aplicadas sobre las uniones denominada nodos, en consecuencia,
todos los elementos se encuentran trabajando a tracción o compresión sin la presencia
de flexión y corte, en las cerchas es muy importante el medio de unión, que es
mediante: Remaches, Tornillos o Soldaduras, ubicados en una cartela colocada en la
intercepción o nodo. cartela estribos
SISTEMA ACERO - CERCHA4

6. Es el elemento constructivo de directriz en forma curvada opoligonal, que salva el
espacio abierto entre dos pilares o muros transmitiendo toda la carga que soporta a los
apoyos, mediante una fuerza oblicua que se denomina empuje. Los arcos son usados en
una variedad de combinaciones para techos curvos, uno de las más simples es la de los
techos con arcos paralelos con elementos transversales y placas como techo. Pueden ser
colocados de forma diagonal y radial. En estos tipos de techos los elementos de conexión
de los arcos trasmiten la carga del techo a los arcos por acciones de flexión o de arcos y los
arcos llevan la carga al suelo. Los rangos de luces para el uso de arcos son de 25 a 70 m.
SISTEMA ACERO - ARCO5
