1. Módulo 5
Estudio Técnico

2. Contenido
A. Objetivos del Estudio Técnico
B. Aspectos del Estudio Técnico
C. Contenido del Estudio Técnico
1. Tamaño del proyecto
2. Localización
3. Tecnología
4. Proceso Productivo
5. Infraestructura
6. Costos
7. Aspectos Administrativos

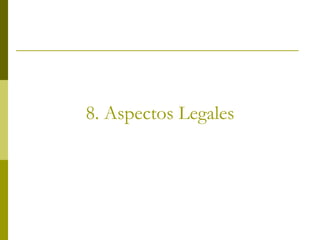

8. Legales

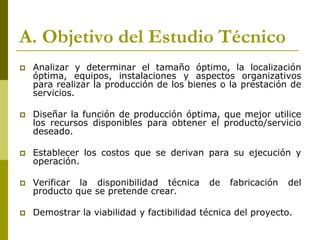

3. A. Objetivo del Estudio Técnico
 Analizar y determinar el tamaño óptimo, la localización
óptima, equipos, instalaciones y aspectos organizativos
para realizar la producción de los bienes o la prestación de
servicios.
 Diseñar la función de producción óptima, que mejor utilice
los recursos disponibles para obtener el producto/servicio
deseado.
 Establecer los costos que se derivan para su ejecución y
operación.
 Verificar la disponibilidad técnica de fabricación del
producto que se pretende crear.
 Demostrar la viabilidad y factibilidad técnica del proyecto.

4. B. Aspectos del Estudio Técnico
Con este estudio se pretende resolver las
preguntas referentes a:
$

5. C. Contenido del Estudio Técnico
El estudio técnico debe incluir diversos aspectos
como:
 Tamaño
 Localización
 Tecnología
 Ingeniería del proyecto
 Costos del proyecto
 Aspectos administrativos y legales

6. 1. Tamaño del Proyecto

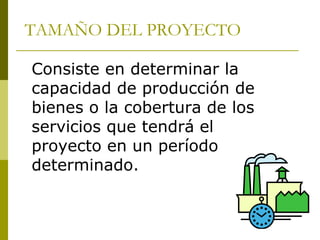

7. TAMAÑO DEL PROYECTO
Consiste en determinar la
capacidad de producción de
bienes o la cobertura de los
servicios que tendrá el
proyecto en un período
determinado.

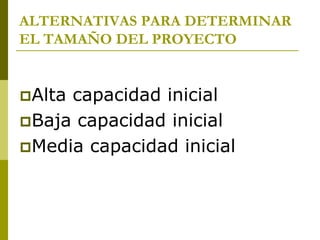

8. ALTERNATIVAS PARA DETERMINAR
EL TAMAÑO DEL PROYECTO
Alta capacidad inicial
Baja capacidad inicial
Media capacidad inicial

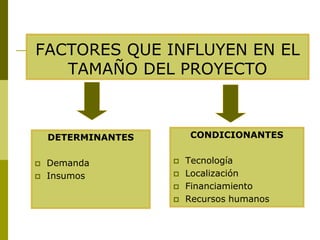

9. FACTORES QUE INFLUYEN EN EL
TAMAÑO DEL PROYECTO
DETERMINANTES
 Demanda
 Insumos
CONDICIONANTES
 Tecnología
 Localización
 Financiamiento
 Recursos humanos

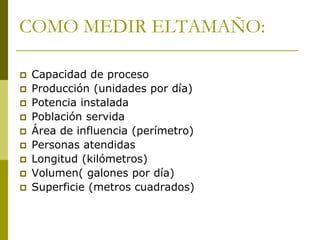

10. COMO MEDIR ELTAMAÑO:
 Capacidad de proceso
 Producción (unidades por día)
 Potencia instalada
 Población servida
 Área de influencia (perímetro)
 Personas atendidas
 Longitud (kilómetros)
 Volumen( galones por día)
 Superficie (metros cuadrados)

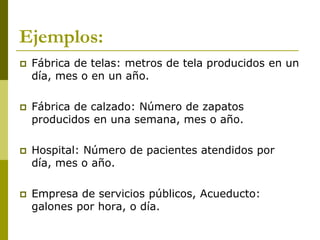

11. Ejemplos:
 Fábrica de telas: metros de tela producidos en un
día, mes o en un año.
 Fábrica de calzado: Número de zapatos
producidos en una semana, mes o año.
 Hospital: Número de pacientes atendidos por
día, mes o año.
 Empresa de servicios públicos, Acueducto:
galones por hora, o día.

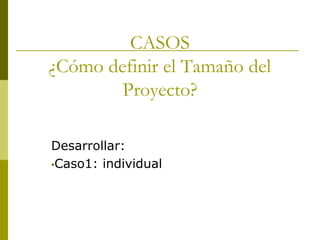

12. CASOS
¿Cómo definir el Tamaño del
Proyecto?
Desarrollar:
•Caso1: individual

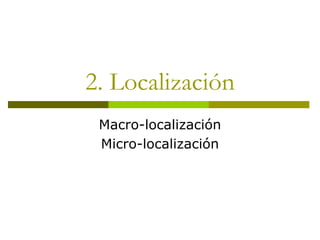

13. 2. Localización
Macro-localización
Micro-localización

14. FACTORES QUE CONDICIONAN
LA LOCALIZACIÓN
 Cercanía al mercado
 Condiciones climáticas
 Aspectos ambientales
 Servicios públicos
 Medios y costos de transporte
 Características de la comunidad
 Amenazas y riesgos naturales
 Aspectos legales y de incentivos

15. FACTORES QUE CONDICIONAN
LA LOCALIZACIÓN
 Disponibilidad de la mano de obra
 Costos y disponibilidad de terreno
 Topografía de suelo
 Cercanía de las fuentes de abastecimiento
 Disponibilidad de agua, energía y otros
insumos
 Comunicaciones
 Posibilidad de desprenderse de los
desechos

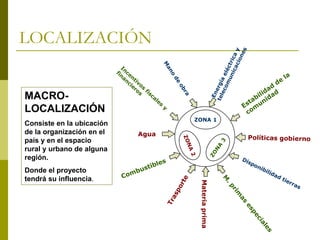

16. LOCALIZACIÓN
MACRO-
LOCALIZACIÓN
Consiste en la ubicación
de la organización en el
país y en el espacio
rural y urbano de alguna
región.
Donde el proyecto
tendrá su influencia.
ZONA 1
Materiaprima
Agua

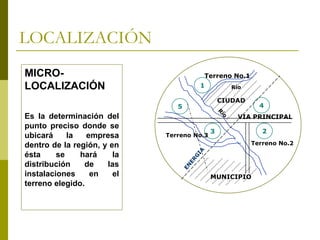

17. LOCALIZACIÓN
MICRO-
LOCALIZACIÓN
Es la determinación del
punto preciso donde se
ubicará la empresa
dentro de la región, y en
ésta se hará la
distribución de las
instalaciones en el
terreno elegido.
3
4
2
5
1
Terreno No.2
MUNICIPIO
Terreno No.1
VIA PRINCIPAL
Terreno No.3
CIUDAD

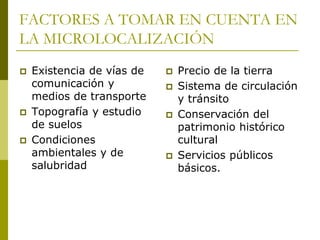

18. FACTORES A TOMAR EN CUENTA EN
LA MICROLOCALIZACIÓN
 Existencia de vías de
comunicación y
medios de transporte
 Topografía y estudio
de suelos
 Condiciones
ambientales y de
salubridad
 Precio de la tierra
 Sistema de circulación
y tránsito
 Conservación del
patrimonio histórico
cultural
 Servicios públicos
básicos.

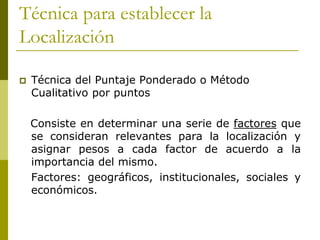

19. Técnica para establecer la
Localización
 Técnica del Puntaje Ponderado o Método
Cualitativo por puntos
Consiste en determinar una serie de factores que
se consideran relevantes para la localización y
asignar pesos a cada factor de acuerdo a la
importancia del mismo.
Factores: geográficos, institucionales, sociales y
económicos.

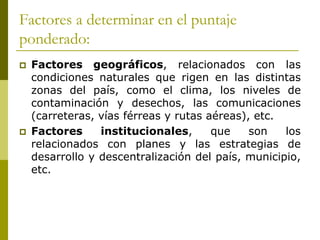

20. Factores a determinar en el puntaje
ponderado:
 Factores geográficos, relacionados con las
condiciones naturales que rigen en las distintas
zonas del país, como el clima, los niveles de
contaminación y desechos, las comunicaciones
(carreteras, vías férreas y rutas aéreas), etc.
 Factores institucionales, que son los
relacionados con planes y las estrategias de
desarrollo y descentralización del país, municipio,
etc.

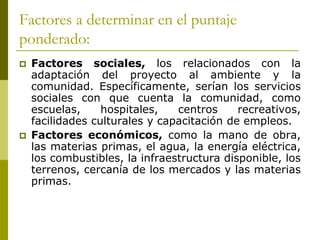

21. Factores a determinar en el puntaje
ponderado:
 Factores sociales, los relacionados con la
adaptación del proyecto al ambiente y la
comunidad. Específicamente, serían los servicios
sociales con que cuenta la comunidad, como
escuelas, hospitales, centros recreativos,
facilidades culturales y capacitación de empleos.
 Factores económicos, como la mano de obra,
las materias primas, el agua, la energía eléctrica,
los combustibles, la infraestructura disponible, los
terrenos, cercanía de los mercados y las materias
primas.

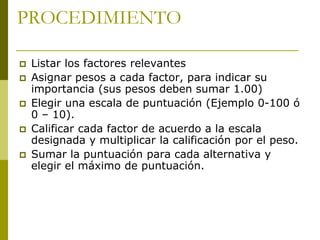

22. PROCEDIMIENTO
 Listar los factores relevantes
 Asignar pesos a cada factor, para indicar su
importancia (sus pesos deben sumar 1.00)
 Elegir una escala de puntuación (Ejemplo 0-100 ó
0 – 10).
 Calificar cada factor de acuerdo a la escala
designada y multiplicar la calificación por el peso.
 Sumar la puntuación para cada alternativa y
elegir el máximo de puntuación.

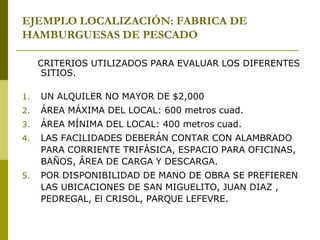

23. EJEMPLO LOCALIZACIÓN: FABRICA DE
HAMBURGUESAS DE PESCADO
CRITERIOS UTILIZADOS PARA EVALUAR LOS DIFERENTES
SITIOS.
1. UN ALQUILER NO MAYOR DE $2,000
2. ÁREA MÁXIMA DEL LOCAL: 600 metros cuad.
3. ÁREA MÍNIMA DEL LOCAL: 400 metros cuad.
4. LAS FACILIDADES DEBERÁN CONTAR CON ALAMBRADO
PARA CORRIENTE TRIFÁSICA, ESPACIO PARA OFICINAS,
BAÑOS, ÁREA DE CARGA Y DESCARGA.
5. POR DISPONIBILIDAD DE MANO DE OBRA SE PREFIEREN
LAS UBICACIONES DE SAN MIGUELITO, JUAN DIAZ ,
PEDREGAL, El CRISOL, PARQUE LEFEVRE.

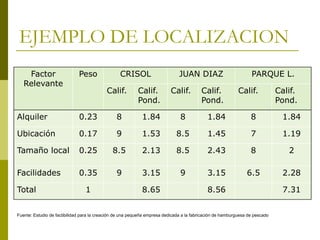

24. EJEMPLO DE LOCALIZACION
Factor
Relevante
Peso CRISOL JUAN DIAZ PARQUE L.
Calif. Calif.
Pond.
Calif. Calif.
Pond.
Calif. Calif.
Pond.
Alquiler 0.23 8 1.84 8 1.84 8 1.84
Ubicación 0.17 9 1.53 8.5 1.45 7 1.19
Tamaño local 0.25 8.5 2.13 8.5 2.43 8 2
Facilidades 0.35 9 3.15 9 3.15 6.5 2.28
Total 1 8.65 8.56 7.31
Fuente: Estudio de factibilidad para la creación de una pequeña empresa dedicada a la fabricación de hamburguesa de pescado

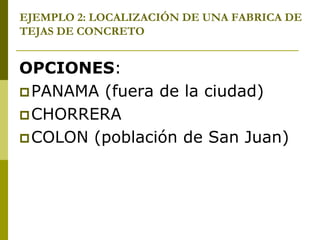

25. EJEMPLO 2: LOCALIZACIÓN DE UNA FABRICA DE
TEJAS DE CONCRETO
OPCIONES:
PANAMA (fuera de la ciudad)
CHORRERA
COLON (población de San Juan)

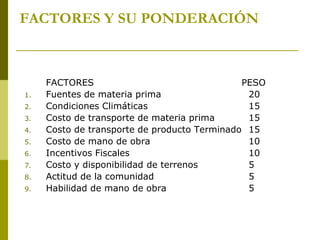

26. FACTORES Y SU PONDERACIÓN
FACTORES PESO
1. Fuentes de materia prima 20
2. Condiciones Climáticas 15
3. Costo de transporte de materia prima 15
4. Costo de transporte de producto Terminado 15
5. Costo de mano de obra 10
6. Incentivos Fiscales 10
7. Costo y disponibilidad de terrenos 5
8. Actitud de la comunidad 5
9. Habilidad de mano de obra 5

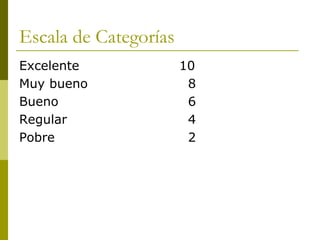

27. Escala de Categorías
Excelente 10
Muy bueno 8
Bueno 6
Regular 4
Pobre 2

28. Asignaciones
FACTOR PONDERACION CHORRERA PANAMA COLON
1 20 4 4 10
2 15 6 4 10
3 15 2 4 8
4 15 2 10 4
5 10 6 4 4
6 10 10 4 10
7 5 8 4 10
8 5 10 6 10
9 5 10 10 10

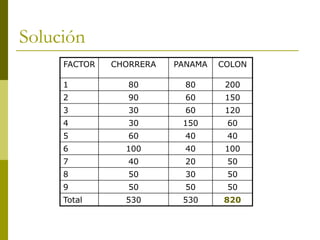

29. Solución
FACTOR CHORRERA PANAMA COLON
1 80 80 200
2 90 60 150
3 30 60 120
4 30 150 60
5 60 40 40
6 100 40 100
7 40 20 50
8 50 30 50
9 50 50 50
Total 530 530 820

30. CASOS
¿Cómo evaluar la Localización del
Proyecto?
Desarrollar:
•Caso2: en grupo

31. 3. Tecnología

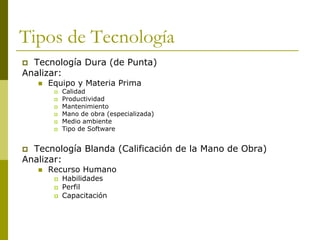

32. Tipos de Tecnología
 Tecnología Dura (de Punta)
Analizar:
 Equipo y Materia Prima
 Calidad
 Productividad
 Mantenimiento
 Mano de obra (especializada)
 Medio ambiente
 Tipo de Software
 Tecnología Blanda (Calificación de la Mano de Obra)
Analizar:
 Recurso Humano
 Habilidades
 Perfil
 Capacitación

33. TECNOLOGÍA
condiciones para su selección:
 Materias primas
 Maquinarias y equipos
 Obras físicas
 Distribución en planta
 Obras complementarias (paradas de buses)
 Materiales y Suministros
 Medio ambiente
 Costos
 Calidad
 Riegos
 Recurso humano

34. 4. Proceso Productivo

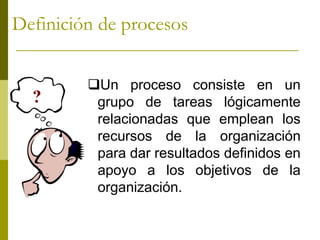

35. ?
Un proceso consiste en un
grupo de tareas lógicamente
relacionadas que emplean los
recursos de la organización
para dar resultados definidos en
apoyo a los objetivos de la
organización.
Definición de procesos

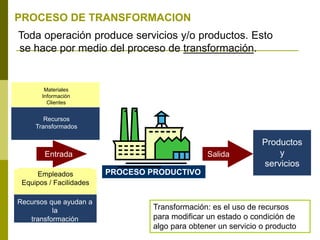

36. Empleados
Equipos / Facilidades
Recursos que ayudan a
la
transformación
Materiales
Información
Clientes
Recursos
Transformados
SalidaEntrada
Productos
y
servicios
PROCESO DE TRANSFORMACION
Toda operación produce servicios y/o productos. Esto
se hace por medio del proceso de transformación.
PROCESO PRODUCTIVO
Transformación: es el uso de recursos
para modificar un estado o condición de
algo para obtener un servicio o producto

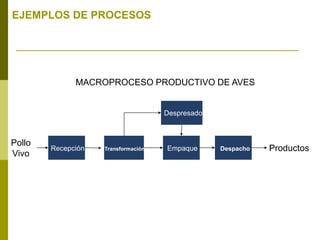

37. MACROPROCESO PRODUCTIVO DE AVES
EJEMPLOS DE PROCESOS
Transformación ProductosRecepción DespachoEmpaque
Despresado
Pollo
Vivo

38. EJEMPLOS DE PROCESOS
Pedido del Servicio Proceso de Conexión Facturación Recaudaciones
MACROPROCESO COMERCIALIZACIÓN ELÉCTRICA

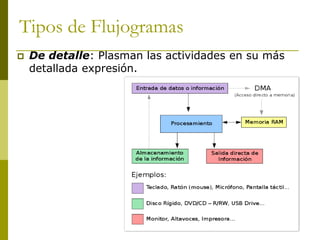

39.  Diagrama de Bloques
 Diagrama de Operaciones
 Cursogramas Analítico (diagrama de flujo del proceso)
Flujogramas
Técnicas de Diagramación de Procesos
DIAGRAMACIÓN DE PROCESOS

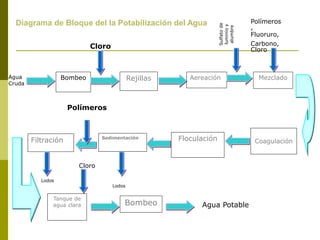

40. Diagrama de Bloque del la Potabilización del Agua
Sulfatode
luminioy
alumbre
Cloro
Filtración
Tanque de
agua clara Agua PotableBombeo
Agua
Cruda
RejillasBombeo Aereación Mezclado
Sedimentación
CoagulaciónFloculación
Lodos
Cloro
Lodos
Polímeros
,
Fluoruro,
Carbono,
Cloro
Polímeros

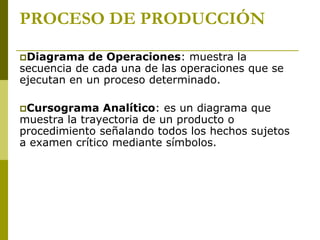

41. PROCESO DE PRODUCCIÓN
Diagrama de Operaciones: muestra la
secuencia de cada una de las operaciones que se
ejecutan en un proceso determinado.

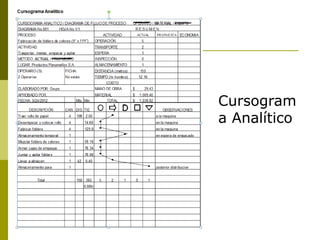

Cursograma Analítico: es un diagrama que
muestra la trayectoria de un producto o
procedimiento señalando todos los hechos sujetos
a examen crítico mediante símbolos.

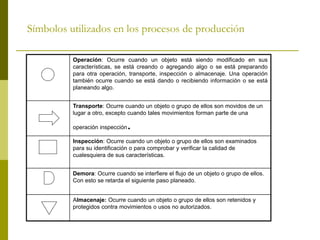

42. Símbolos utilizados en los procesos de producción
Operación: Ocurre cuando un objeto está siendo modificado en sus
características, se está creando o agregando algo o se está preparando
para otra operación, transporte, inspección o almacenaje. Una operación
también ocurre cuando se está dando o recibiendo información o se está
planeando algo.
Transporte: Ocurre cuando un objeto o grupo de ellos son movidos de un
lugar a otro, excepto cuando tales movimientos forman parte de una
operación inspección.
Inspección: Ocurre cuando un objeto o grupo de ellos son examinados
para su identificación o para comprobar y verificar la calidad de
cualesquiera de sus características.
Demora: Ocurre cuando se interfiere el flujo de un objeto o grupo de ellos.
Con esto se retarda el siguiente paso planeado.
Almacenaje: Ocurre cuando un objeto o grupo de ellos son retenidos y
protegidos contra movimientos o usos no autorizados.

43. Diagrama de Flujo o de Proceso

44. Cursogram
a Analítico

45. A
Actividad/Operación
Decisión
Inicio/Fin
Base de datos
Documento
Tiempo de espera
Dirección del flujo
de las actividades
Símbolos para la elaboración de diagramas
Espera
Desechos
Conector
1 CAMBIO DE
PAGINA

46.  De detalle: Plasman las actividades en su más
detallada expresión.
Tipos de Flujogramas

47. Tipos de Flujogramas
 De formato vertical: En este caso el flujograma se desarrolla de
arriba abajo utilizando la simbología ya anotada o simplemente los
bloques, los textos se pueden anotar en los mismos símbolos.
FIN

48. Ejemplos
Quejas de Clientes
 Actuar, en función de la queja:
comprobar lo que explica el
cliente, llamar a otros
responsables, iniciar acciones de
contención, dar una primera
explicación al cliente, etc.
 Registrar la incidencia: nombre
del cliente, fecha/hora del suceso,
naturaleza de la queja, causas,
intervinientes, ... (registrar lo que
haga falta).
 Revisar posteriormente el
problema por si fuera necesario
iniciar acciones correctivas.
 Archivar el expediente de la
queja. Asegurarse de que la
información más relevante se
incorpora en la base de datos de
la empresa (para los
indicadores).
FIN

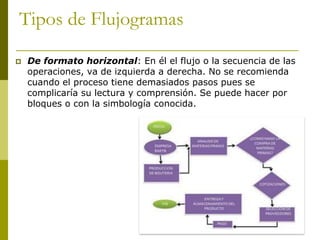

49.  De formato horizontal: En él el flujo o la secuencia de las
operaciones, va de izquierda a derecha. No se recomienda
cuando el proceso tiene demasiados pasos pues se
complicaría su lectura y comprensión. Se puede hacer por
bloques o con la simbología conocida.
Tipos de Flujogramas

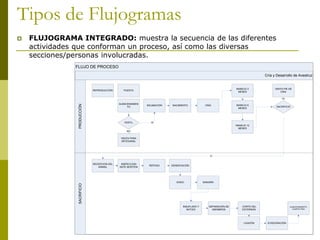

50. Tipos de Flujogramas
 FLUJOGRAMA INTEGRADO: muestra la secuencia de las diferentes
actividades que conforman un proceso, así como las diversas
secciones/personas involucradas.
Cría y Desarrollo de Avestruz
FLUJO DE PROCESO
SACRIFICIOPRODUCCIÓN
REPRODUCCIÓN PUESTA
SACRIFICIO
ALMACENAMIEN
TO
INCUBACIÓN NACIMIENTO CRIA
MANEJO 3
MESES
MANEJO 6
MESES
MANEJO 12
MESES
FERTIL
VENTA PARA
ARTESANAL
NO
SI
VENTA PIE DE
CRIA
RECEPCION DEL
ANIMAL
INSPECCION
ANTE MORTEM
REPOSO DENERVACIÓN
IZADO SANGRÍA
INSUFLADO Y
BATIDO
SEPARACIÓN DE
MIEMBROS
CORTE DEL
ESTERNON
LIGAZÓN EVISCERACIÓN
ALMACENAMIENTO
CUARTO FRIO
no
sí

51. FLUJOGRAMA
INTEGRADO

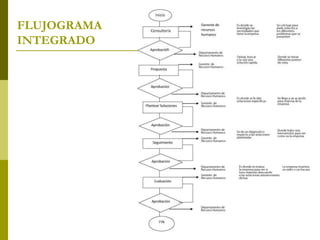

52. FLUJOGRAMA
INTEGRADO

53. Distribución de Concreto premezclado

54. 5. Infraestructura

55. INGENIERIA DEL PROYECTO
Se refiere a todos aquellos
aspectos relacionados con la
infraestructura, el
equipamiento y las
instalaciones. Lo que
complementa el componente
tecnológico.

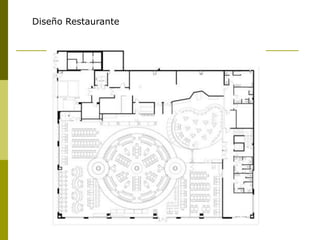

56. Diseño Restaurante

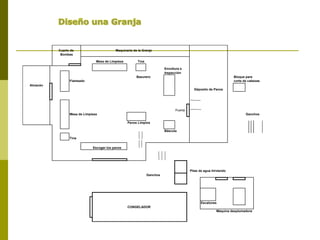

57. Mesa de Limpieza Tina
Envoltura e
Inspección
Basurero Bloque para
Flameado corte de cabezas
Almacén
Puerta
Mesa de Limpieza Ganchos
Pavos Limpios
Báscula
Tina
Escoger los pavos
Pilas de agua hirviendo
Ganchos
Escalones
CONGELADOR
Máquina desplumadora
Cuarto de
Bombas
Maquinaria de la Granja
Déposito de Pavos

58. 6. Costos del Proyecto

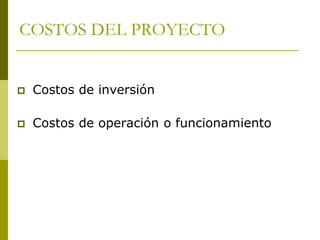

59. COSTOS DEL PROYECTO
 Costos de inversión
 Costos de operación o funcionamiento

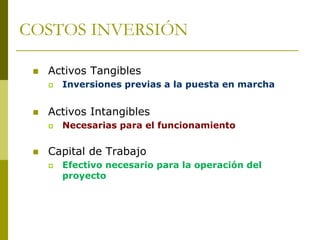

60. COSTOS INVERSIÓN
 Activos Tangibles
 Inversiones previas a la puesta en marcha
 Activos Intangibles
 Necesarias para el funcionamiento
 Capital de Trabajo
 Efectivo necesario para la operación del
proyecto

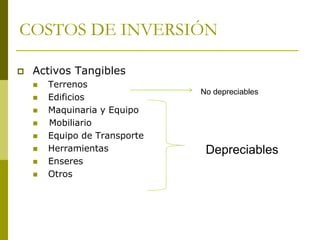

61. COSTOS DE INVERSIÓN
 Activos Tangibles
 Terrenos
 Edificios
 Maquinaria y Equipo
 Mobiliario
 Equipo de Transporte
 Herramientas
 Enseres
 Otros
Depreciables
No depreciables

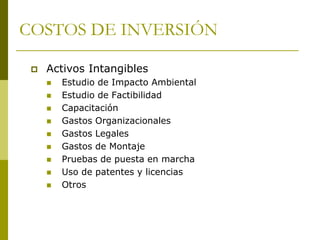

62. COSTOS DE INVERSIÓN
 Activos Intangibles
 Estudio de Impacto Ambiental
 Estudio de Factibilidad
 Capacitación
 Gastos Organizacionales
 Gastos Legales
 Gastos de Montaje
 Pruebas de puesta en marcha
 Uso de patentes y licencias
 Otros

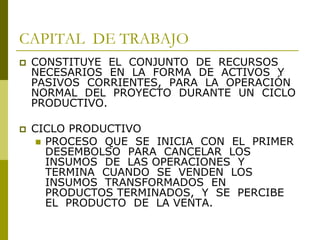

63. CAPITAL DE TRABAJO
 CONSTITUYE EL CONJUNTO DE RECURSOS
NECESARIOS EN LA FORMA DE ACTIVOS Y
PASIVOS CORRIENTES, PARA LA OPERACIÓN
NORMAL DEL PROYECTO DURANTE UN CICLO
PRODUCTIVO.
 CICLO PRODUCTIVO
 PROCESO QUE SE INICIA CON EL PRIMER
DESEMBOLSO PARA CANCELAR LOS
INSUMOS DE LAS OPERACIONES Y
TERMINA CUANDO SE VENDEN LOS
INSUMOS TRANSFORMADOS EN
PRODUCTOS TERMINADOS, Y SE PERCIBE
EL PRODUCTO DE LA VENTA.

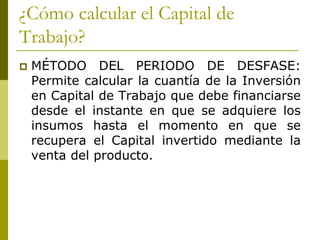

64. ¿Cómo calcular el Capital de
Trabajo?
 MÉTODO DEL PERIODO DE DESFASE:
Permite calcular la cuantía de la Inversión
en Capital de Trabajo que debe financiarse
desde el instante en que se adquiere los
insumos hasta el momento en que se
recupera el Capital invertido mediante la
venta del producto.

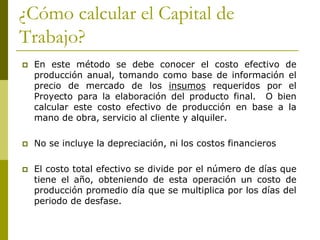

65. ¿Cómo calcular el Capital de
Trabajo?
 En este método se debe conocer el costo efectivo de
producción anual, tomando como base de información el
precio de mercado de los insumos requeridos por el
Proyecto para la elaboración del producto final. O bien
calcular este costo efectivo de producción en base a la
mano de obra, servicio al cliente y alquiler.
 No se incluye la depreciación, ni los costos financieros
 El costo total efectivo se divide por el número de días que
tiene el año, obteniendo de esta operación un costo de
producción promedio día que se multiplica por los días del
periodo de desfase.

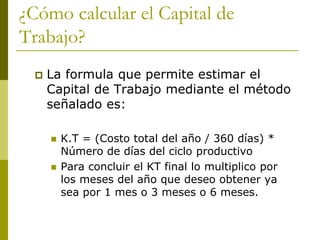

66. ¿Cómo calcular el Capital de
Trabajo?
 La formula que permite estimar el
Capital de Trabajo mediante el método
señalado es:
 K.T = (Costo total del año / 360 días) *
Número de días del ciclo productivo
 Para concluir el KT final lo multiplico por
los meses del año que deseo obtener ya
sea por 1 mes o 3 meses o 6 meses.

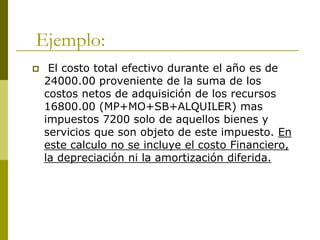

67. Ejemplo:
 El costo total efectivo durante el año es de
24000.00 proveniente de la suma de los
costos netos de adquisición de los recursos
16800.00 (MP+MO+SB+ALQUILER) mas
impuestos 7200 solo de aquellos bienes y
servicios que son objeto de este impuesto. En
este calculo no se incluye el costo Financiero,
la depreciación ni la amortización diferida.

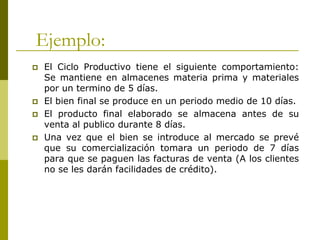

68. Ejemplo:
 El Ciclo Productivo tiene el siguiente comportamiento:
Se mantiene en almacenes materia prima y materiales
por un termino de 5 días.
 El bien final se produce en un periodo medio de 10 días.
 El producto final elaborado se almacena antes de su
venta al publico durante 8 días.
 Una vez que el bien se introduce al mercado se prevé
que su comercialización tomara un periodo de 7 días
para que se paguen las facturas de venta (A los clientes
no se les darán facilidades de crédito).

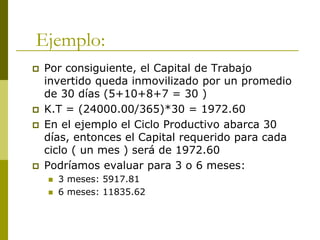

69. Ejemplo:
 Por consiguiente, el Capital de Trabajo
invertido queda inmovilizado por un promedio
de 30 días (5+10+8+7 = 30 )
 K.T = (24000.00/365)*30 = 1972.60
 En el ejemplo el Ciclo Productivo abarca 30
días, entonces el Capital requerido para cada
ciclo ( un mes ) será de 1972.60
 Podríamos evaluar para 3 o 6 meses:
 3 meses: 5917.81
 6 meses: 11835.62

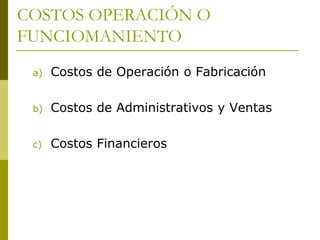

70. COSTOS OPERACIÓN O
FUNCIOMANIENTO
a) Costos de Operación o Fabricación
b) Costos de Administrativos y Ventas
c) Costos Financieros

71. A. COSTOS DE OPERACIÓN O
FABRICACIÓN
 Materia Prima
 Materiales
 Mano de Obra Directa
 Servicios Públicos o Básicos
 Reparación y Mantenimiento del
Equipo
 Mantenimiento de la Instalaciones

72. B. COSTOS ADMINISTRATIVOS Y
VENTAS
 Salarios Administrativos
 Alquiler del Local
 Gastos de Oficina y Papelería
 Depreciación de Oficina y Equipo
 Seguros
 Prestaciones Sociales

73.  Servicios de comunicación
 Fletes
 Comercialización
 Asistencia técnica a los clientes
 Comisiones sobre ventas
B. COSTOS ADMINISTRATIVOS Y
VENTAS

74. C. COSTOS FINANCIEROS
 SON LOS INTERESES QUE SE DEBEN
PAGAR EN RELACION CON CAPITALES
OBTENIDOS EN PRESTAMOS.
 LA LEGISLACION TRIBUTARIA PERMITE
CARGAR ESTOS INTERESES COMO
GASTOS DEDUCIBLES DEL IMPUESTO

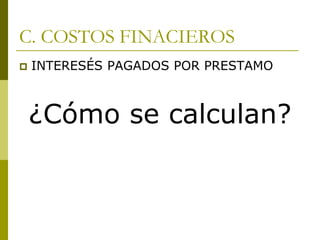

75. C. COSTOS FINACIEROS
 INTERESÉS PAGADOS POR PRESTAMO
¿Cómo se calculan?

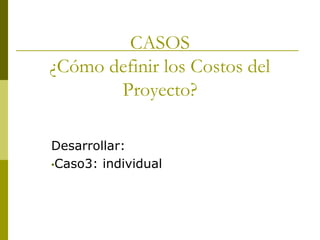

76. CASOS
¿Cómo definir los Costos del
Proyecto?
Desarrollar:
•Caso3: individual

77. 7. Aspectos Administrativos
a) Para la Operación
b) Para la Ejecución

78. a) ORGANIZACIÓN PARA LA
OPERACIÓN
Consiste en la creación de la Organización
necesaria para la operación del proyecto. Esto
incluye las estructuras de organización formales a
saber:
 Organigrama de la empresa
 Departamentos y secciones
 Definición de las funciones y responsabilidades de
cada uno
 Definición de los puestos de trabajo necesarios.

79. ORGANIGRAMAS
Lineal
Gerente
Ger. Cial Ger Fin. Ger. Adt.
J. Pub.J. Dis Tes.J. Con. S.Gen.R. H.
Autoridad Responsabilidad

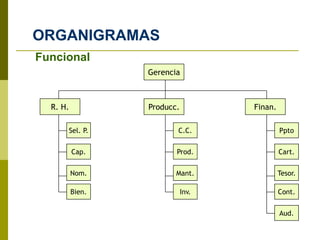

80. ORGANIGRAMAS
Gerencia
R. H. Producc. Finan.
Funcional
Sel. P.
Cap.
Nom.
Bien.
C.C.
Prod.
Mant.
Inv.
Ppto
Cart.
Tesor.
Cont.
Aud.

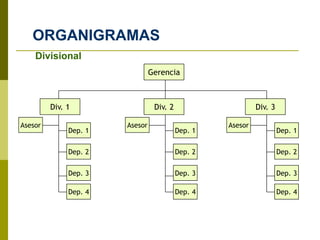

81. ORGANIGRAMAS
Gerencia
Div. 1 Div. 2 Div. 3
Divisional
Dep. 1
Dep. 2
Dep. 3
Dep. 4
Dep. 1
Dep. 2
Dep. 3
Dep. 4
Dep. 1
Dep. 2
Dep. 3
Dep. 4
Asesor AsesorAsesor

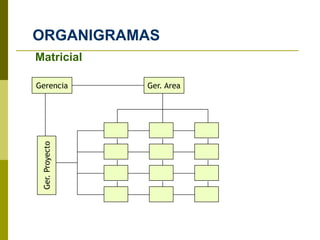

82. ORGANIGRAMAS
Gerencia
Ger.Proyecto
Ger. Area
Matricial

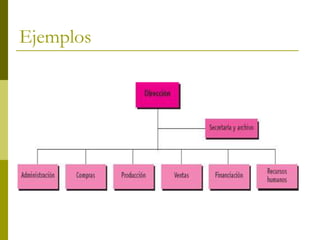

83. Ejemplos

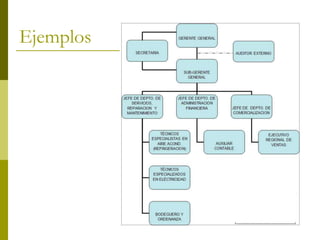

84. Ejemplos

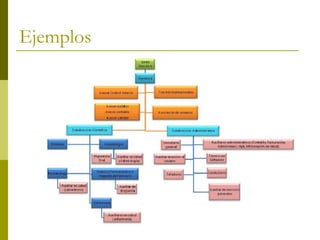

85. Ejemplos

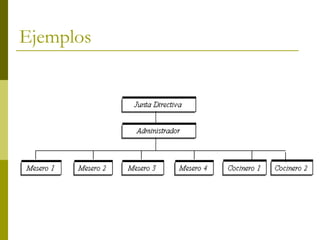

86. Ejemplos

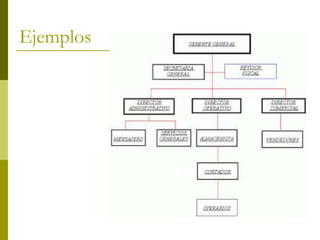

87. Ejemplos

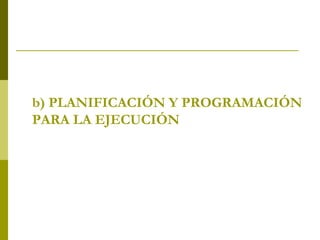

88. b) PLANIFICACIÓN Y PROGRAMACIÓN
PARA LA EJECUCIÓN

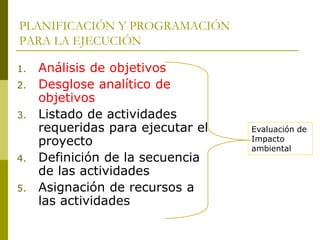

89. PLANIFICACIÓN Y PROGRAMACIÓN
PARA LA EJECUCIÓN
1. Análisis de objetivos
2. Desglose analítico de
objetivos
3. Listado de actividades
requeridas para ejecutar el
proyecto
4. Definición de la secuencia
de las actividades
5. Asignación de recursos a
las actividades
Evaluación de
Impacto
ambiental

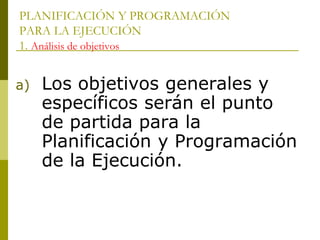

90. PLANIFICACIÓN Y PROGRAMACIÓN
PARA LA EJECUCIÓN
1. Análisis de objetivos
a) Los objetivos generales y
específicos serán el punto
de partida para la
Planificación y Programación
de la Ejecución.

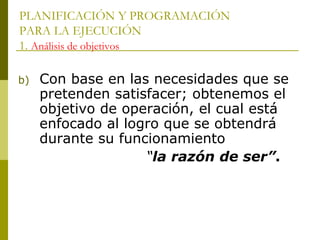

91. PLANIFICACIÓN Y PROGRAMACIÓN
PARA LA EJECUCIÓN
1. Análisis de objetivos
b) Con base en las necesidades que se
pretenden satisfacer; obtenemos el
objetivo de operación, el cual está
enfocado al logro que se obtendrá
durante su funcionamiento
“la razón de ser”.

92. PLANIFICACIÓN Y PROGRAMACIÓN
PARA LA EJECUCIÓN
1. Análisis de objetivos
c) Para cumplir el objetivo de operación, es
necesario cumplir un objetivo intermedio
– tener el proyecto listo para funcionar –
, este se llamará “Objetivo-meta de
ejecución”, es el producto de la fase de
inversión del proyecto.

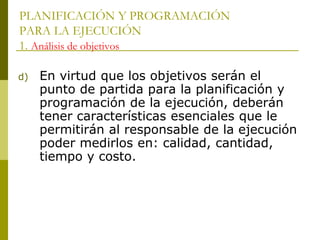

93. PLANIFICACIÓN Y PROGRAMACIÓN
PARA LA EJECUCIÓN
1. Análisis de objetivos
d) En virtud que los objetivos serán el
punto de partida para la planificación y
programación de la ejecución, deberán
tener características esenciales que le
permitirán al responsable de la ejecución
poder medirlos en: calidad, cantidad,
tiempo y costo.

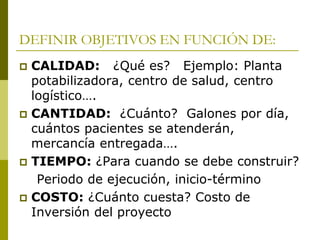

94. DEFINIR OBJETIVOS EN FUNCIÓN DE:
 CALIDAD: ¿Qué es? Ejemplo: Planta
potabilizadora, centro de salud, centro
logístico….
 CANTIDAD: ¿Cuánto? Galones por día,
cuántos pacientes se atenderán,
mercancía entregada….
 TIEMPO: ¿Para cuando se debe construir?
Periodo de ejecución, inicio-término
 COSTO: ¿Cuánto cuesta? Costo de
Inversión del proyecto

95. PLANIFICACIÓN Y PROGRAMACIÓN
PARA LA EJECUCIÓN
2. Desglose analítico de objetivos
 El desglose analítico de objetivos, como su
nombre lo indica, es una desagregación de los
objetivos de operación y ejecución, de forma tal
que implica el análisis para lograr su realización.
 Se encuentran diversos niveles de objetivos, por
decir, nivel 0, tendrán el nivel máximo que define
el objetivo de operación, el nivel 1 contiene el
objetivo de ejecución y el nivel 2, tendrán un
grado de especificidad que constituirán paquetes
de actividades o componentes.

96. ¿CUÁL ES SU OBJETIVO DE
OPERACIÓN?
¿CUÁL ES SU OBJETIVO DE
EJECUCIÓN?

97. PLANIFICACIÓN Y PROGRAMACIÓN
PARA LA EJECUCIÓN
2. Desglose analítico de objetivos
OBJETIVO DE OPERACIÓN
OBJETIVO DE EJECUCIÓN
COMPONENTE 1 COMPONENTE 2 COMPONENTE 3
Actividad 1.1
Actividad 1.2
Actividad 1.3
Actividad 1.4 Actividad 2.4
Actividad 2.3
Actividad 2.2
Actividad 2.1
Actividad 3.4
Actividad 3.3
Actividad 3.2
Actividad 3.1NIVEL 3
NIVEL 2
NIVEL 1
NIVEL 0

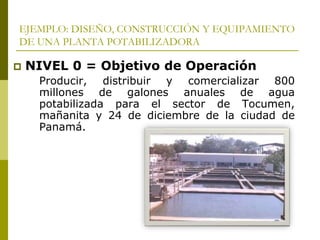

98. EJEMPLO: DISEÑO, CONSTRUCCIÓN Y EQUIPAMIENTO
DE UNA PLANTA POTABILIZADORA
 NIVEL 0 = Objetivo de Operación
Producir, distribuir y comercializar 800
millones de galones anuales de agua
potabilizada para el sector de Tocumen,
mañanita y 24 de diciembre de la ciudad de
Panamá.

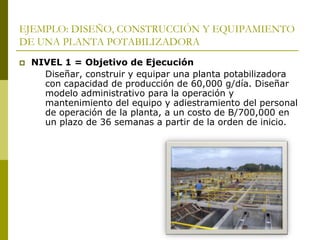

99. EJEMPLO: DISEÑO, CONSTRUCCIÓN Y EQUIPAMIENTO
DE UNA PLANTA POTABILIZADORA
 NIVEL 1 = Objetivo de Ejecución
Diseñar, construir y equipar una planta potabilizadora
con capacidad de producción de 60,000 g/día. Diseñar
modelo administrativo para la operación y
mantenimiento del equipo y adiestramiento del personal
de operación de la planta, a un costo de B/700,000 en
un plazo de 36 semanas a partir de la orden de inicio.

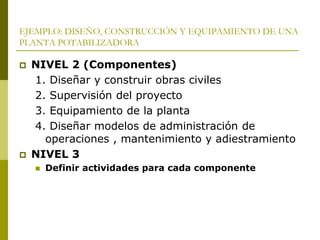

100. EJEMPLO: DISEÑO, CONSTRUCCIÓN Y EQUIPAMIENTO DE UNA
PLANTA POTABILIZADORA
 NIVEL 2 (Componentes)
1. Diseñar y construir obras civiles
2. Supervisión del proyecto
3. Equipamiento de la planta
4. Diseñar modelos de administración de
operaciones , mantenimiento y adiestramiento
 NIVEL 3
 Definir actividades para cada componente

101. 8. Aspectos Legales

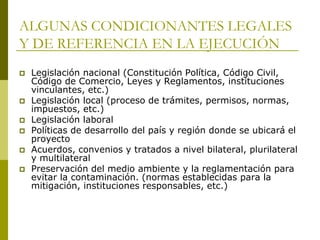

102. ALGUNAS CONDICIONANTES LEGALES
Y DE REFERENCIA EN LA EJECUCIÓN
 Legislación nacional (Constitución Política, Código Civil,
Código de Comercio, Leyes y Reglamentos, instituciones
vinculantes, etc.)
 Legislación local (proceso de trámites, permisos, normas,
impuestos, etc.)
 Legislación laboral
 Políticas de desarrollo del país y región donde se ubicará el
proyecto
 Acuerdos, convenios y tratados a nivel bilateral, plurilateral
y multilateral
 Preservación del medio ambiente y la reglamentación para
evitar la contaminación. (normas establecidas para la
mitigación, instituciones responsables, etc.)
