El documento detalla diversas especificaciones y aplicaciones de perfiles estructurales y laminados, incluyendo vigas, columnas, tuberías y tablestacas, especificando sus dimensiones, recubrimientos, normas de calidad y usos en construcción. Se incluye información sobre productos como vigas IPE, UPN, y tubos para estructuras metálicas, así como paneles especiales y tuberías para sistemas de incendios. Además, se menciona la adaptabilidad y los beneficios económicos de los materiales en diferentes aplicaciones industriales y de construcción.

1. PERFILES
ESTRUCTURALES

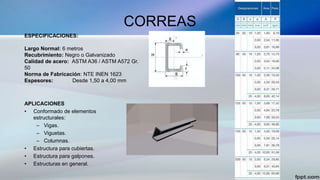

2. CORREAS
APLICACIONES
• Conformado de elementos
estructurales:
– Vigas.
– Viguetas.
– Columnas.
• Estructura para cubiertas.
• Estructura para galpones.
• Estructuras en general.
ESPECIFICACIONES:
Largo Normal: 6 metros
Recubrimiento: Negro o Galvanizado
Calidad de acero: ASTM A36 / ASTM A572 Gr.
50
Norma de Fabricación: NTE INEN 1623
Espesores: Desde 1,50 a 4,00 mm

3. FLEJES ESTRUCTURALES DE
GUILLOTINA
ESPECIFICACIONES:
Recubrimiento: Negro
Norma de Fabricación: ASTMA A 6
APLICACIONES
• Fabricación de columnas.
• Vigas para puente grúa.
• Estructuras en general.
• Vigas carrileras.
• Placas base.

4. PANELES ESTRUCTURALES PERFIL
COLABORANTE
ESPECIFICACIONES:
Recubrimiento:
Galvanizado Zinc Grado 90
(Z 275)
Calidad de Acero: ASTM A 653 Grado SS 40
Norma de Fabricación:
INEN 2397 / ANSI/ASCE 3-
91
Ancho útil: 985 +/- 5 mm
Ancho total: 995 +/- 5 mm
Aplicación:
Losas desde 5 hasta 12 cm
de altura
Observaciones: Producto bajo pedido.
APLICACIONES:
• Actúa como plataforma de trabajo durante la construcción, ejerciendo
simultáneamente funciones de seguridad y protección contra la caída de
objetos.
• Sustituye al encofrado perdido de madera como soporte al vertido de
hormigón.
• Contribuye a estabilizar el marco si se trata de una estructura metálica,
disminuyendo la necesidad de arriostramientos horizontales.
• Trabaja en colaboración con el hormigón, gracias a la íntima unión entre
ambos materiales, conseguida con los resaltes de la chapa.

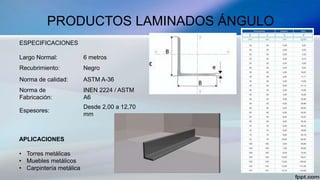

5. PRODUCTOS LAMINADOS ÁNGULO
ESPECIFICACIONES
Largo Normal: 6 metros
Recubrimiento: Negro
Norma de calidad: ASTM A-36
Norma de
Fabricación:
INEN 2224 / ASTM
A6
Espesores:
Desde 2,00 a 12,70
mm
APLICACIONES
• Torres metálicas
• Muebles metálicos
• Carpintería metálica

6. PERFILES ESTRUCTURALES ÁNGULOS
Largo Normal: 6 metros
Recubrimiento: Negro o Galvanizado
Calidad de acero:
ASTM A36 / ASTM
A572 Gr. 50
Norma de Fabricación: NTE INEN 1623
Espesores: Desde 1,50 a 6,00 mm
• Conformación de elementos estructurales (cerchas).
• Torres.
• Estanterías.
• Cerrajería en general (ventanas, puertas, camas).
• Vitrinas.
• Cerramientos.
• Vallas publicitarias.
• Chasis de camiones.
• Remolques.
ESPECIFICACIONES:
APLICACIONES

7. PERFILES ESTRUCTURALES
OMEGAS
Largo Normal: 6 metros
Recubrimiento: Negro o Galvanizado
Calidad de acero:
ASTM A36 / ASTM
A572 Gr. 50
Norma de Fabricación: NTE INEN 1623
Espesores: Desde 2,00 a 3,00 mm
• Conformación de elementos
estructurales.
• Cubiertas.
• Carrocerías.
• Postes de señalización.
ESPECIFICACIONES:
APLICACIONES

8. PERFILES ESPECIALES

9. PERFILES ESPECIALES CANALES
Recubrimiento: Negro
Norma de
Fabricación:
ASTM A36 / ASTM
A572 Gr. 50
Observaciones:
Para el ala máxima
(h) tomar como
regla la fórmula
(h=b/2).
APLICACIONES
• Estructuras en general.
• Vigas, viguetas.
• Columnas.
• Soporte de techos y losas.
ESPECIFICACIONES:

10. PERFILES ESPECIALES CORREAS
Recubrimiento: Negro
Norma de Calidad: ASTMAA 36 Gr. 50
Observaciones:
Para el ala máxima (h)
tomar como regla la
fórmula (h=b/2).
• Estructuras en general.
• Vigas, viguetas.
• Columnas.
• Soporte de techos y losas.
ESPECIFICACIONES:
APLICACIONES

11. PERFILES ESPECIALES MEDIOS
OCTÓGONOS
Recubrimiento: Negro
Norma de Calidad: ASTMAA 36 Gr. 50
Observaciones:
Para el ala (c) tomar
como regla la fórmula
(c=b/2).
Ángulos con alas
desiguales,
• Torres de telecomunicaciones.
• Vallas publicitarias.
• Columnas.
ESPECIFICACIONES:
APLICACIONES

12. PERFILES ESPECIALES CANALES ABIERTAS
(UV)
• Encofrado autosoportante.
• Soporte de techos y losas.
Recubrimiento: Negro
Norma de
Fabricación:
ASTMA A 36 Gr. 50
Observaciones:
Ángulos con alas
desiguales, previa
consulta.
ESPECIFICACIONES:
APLICACIONES

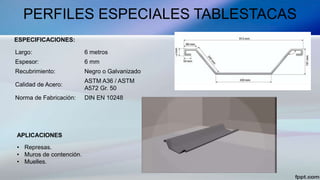

13. PERFILES ESPECIALES TABLESTACAS
Largo: 6 metros
Espesor: 6 mm
Recubrimiento: Negro o Galvanizado
Calidad de Acero:
ASTM A36 / ASTM
A572 Gr. 50
Norma de Fabricación: DIN EN 10248
• Represas.
• Muros de contención.
• Muelles.
ESPECIFICACIONES:
APLICACIONES

14. PANELES ESPECIALES

15. PANELES ESPECIALES PERFIL
ONDULADO
• Altura de corrugación constante.
• Refleja hasta el 60% de radiación solar.
• Se lo puede usar como techo o como panel para
paredes.
• Utilización como cielo falso y friso.
• Resistencia estructural.
Recubrimiento:
Galvanizado
G60
Norma de
Fabricación:
ASTM A 653
Observaciones:
INEN 2221
Producto bajo
pedido.
ESPECIFICACIONES:
APLICACIONES

16. PANELES ESPECIALES
PERFIL GALVALUME
Recubrimiento: Galvalum o Aluzinc
Largo: 3,60 a 6,00 metros
N° de Pernos/m2: 2,4 unidades
Observaciones:
Producto bajo
pedido
Más utilizado en techos industriales y comerciales.
Mayor resistencia estructural.
Económico y liviano.
Galvalum o Aluzinc es una aleación de aluminio y zinc con la
que se recubre la superficie del acero base, otorgándole
diversas propiedades: resistencia a la corrosión, efectividad
lumínica. Además, facilita la adherencia de la pintura.
ESPECIFICACIONES:
APLICACIONES

17. PRODUCTOS
LAMINADOS

18. PRODUCTOS LAMINADOS PLETINA
Largo Normal: 6 metros
Recubrimiento: Negro
Espesores:
Desde 3,00 a
12,00 mm
Calidad de acero:
DIN 17100 / ST
37-2 / ASTM A-36
Norma de
Fabricación:
INEN 2222 / ISO
1035
• Somier camas.
• Cerrajería en general (puertas, ventanas, rejas).
• Estructuras en general.
• Muebles metálicos.
• Paquete de resortes (Sistemas de suspensión).
ESPECIFICACIONES:
APLICACIONES

19. PRODUCTOS LAMINADOS VIGAS IPE/IPN
Largo Normal:
6 metros / 12
metros
Recubrimiento: Negro
Calidad de acero:
ASTM A36 /
ASTM A572 Gr.
50
Norma de
Fabricación:
IPN: INEN 2230 /
EN 10034
IPE:INEN 2231 /
EN 10024
• Estructuras.
• Soporte de polipasto en puente grúas o tecles.
• Puentes
• Rieles.
ESPECIFICACIONES:
APLICACIONES

20. PRODUCTOS LAMINADOS VIGAS UPN (PERFIL C
ESTÁNDAR)
Largo Normal: 6 metros / 12 metros
Recubrimiento: Negro
Calidad de acero:
ASTM A36 / ASTM
A572 Gr. 50
Norma de
Fabricación:
INEN 2229 / EN
10279
• Estructuras.
• Soporte de polipasto en puente grúas o tecles.
• Puentes
• Rieles.
ESPECIFICACIONES:
APLICACIONES

21. PRODUCTOS LAMINADOS VIGAS
HEB/HEA
Largo Normal: 6 metros / 12 metros
Recubrimiento: Negro
Calidad de acero:
ASTM A36 / ASTM
A572 Gr. 50
Norma de Fabricación:
HEB: INEN 2215 / EN
10034
HEA:INEN 2232 / EN
10034
Estructuras en general.
Soporte de polipasto en puente grúas
o tecles.
Puentes
Rieles.
ESPECIFICACIONES:
APLICACIONES

22. TUBERIA

23. Cañería ASTM A 53
Largo Normal: 6 metros
Recubrimiento: Negro o Galvanizado
Norma de calidad: ASTM A 1011
Norma de
Fabricación:
INEN 2470
Espesores:
Desde 2,77 a 7,11
mm
Espesores roscados: Hilo NPT / Hilo BSPT
ESPECIFICACIONES:
APLICACIONES / CAÑERÍA NEGRA
• Conducción de fluidos a alta presión.
• Fabricación de andamios.
• Escapes de automóviles y motorizados.
• Instalaciones Industriales.

24. TUBERIA CONTRA INCENDIOS
Largo Normal: 6 metros
Recubrimiento: Negro
Norma de
Fabricación:
ASTM 795 - INEN
2470
Espesores:
Desde 2,11 a 7,11
mm
Acabado: Con ranura o liso
APLICACIONES
• Sistemas de redes contra incendio (sistemas
aspersores y rociadores).
BENEFICIOS
• La instalación de tubería es versátil, económica y
segura.
• Permite un fácil acceso al mantenimiento, limpieza y
expansión del sistema.
ESPECIFICACIONES:

25. TUBERÍA ESTRUCTURAL REDONDA
Largo Normal: 6 metros
Recubrimiento: Negro o Galvanizado
Norma de calidad:
ASTM A 500 Gr. A, B ó
C
Norma de Fabricación: NTE INEN 2415
Espesores: Desde 1,50 a 6,00 mm
• Estructuras: portantes, galpones y naves
industriales
• Construcción: rejas, portones, columnas.
• Automotriz y de autopartes: carrocería, remolques y
rodados.
• Agroganadera: maquinaria e implementos agrícolas,
avícolas y ganaderos.
• Señalización y vialidad: alumbrado, soportes.
• Equipos y máquinas de todo tipo.
ESPECIFICACIONES:
APLICACIONES

26. TUBERÍA ESTRUCTURAL CUADRADA
Largo Normal: 6 metros
Recubrimiento: Negro o Galvanizado
Norma de calidad:
ASTM A 500 Gr. A, B
ó C
Norma de
Fabricación:
NTE INEN 2415
Espesores:
Desde 1,50 a 6,00
mm
• Estructuras: galpones y naves industriales, edificios,
soporte de techos.
• Automotriz y de autopartes: carrocería y remolques.
• Señalización y vialidad: soportes.
• Construcción en general.
ESPECIFICACIONES:
APLICACIONES

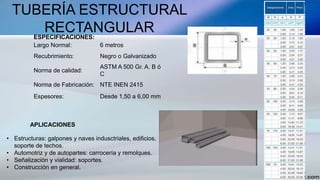

27. TUBERÍA ESTRUCTURAL
RECTANGULAR
Largo Normal: 6 metros
Recubrimiento: Negro o Galvanizado
Norma de calidad:
ASTM A 500 Gr. A. B ó
C
Norma de Fabricación: NTE INEN 2415
Espesores: Desde 1,50 a 6,00 mm
• Estructuras: galpones y naves indusctriales, edificios,
soporte de techos.
• Automotriz y de autopartes: carrocería y remolques.
• Señalización y vialidad: soportes.
• Construcción en general.
ESPECIFICACIONES:
APLICACIONES

28. Varillas

29. Varilla cuadrada lisa
ESPECIFICACIONES:
Calidad ASTM A36
Largo Normal 6.00 m
Acabado Natural

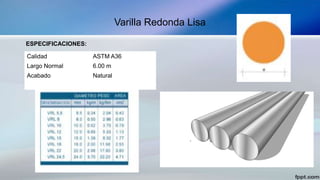

30. Varilla Redonda Lisa
ESPECIFICACIONES:
Calidad ASTM A36
Largo Normal 6.00 m
Acabado Natural

31. Varilla Redonda Lisa
ESPECIFICACIONES:
Calidad ASTM A36
Largo Normal 6.00 m
Acabado Natural

32. Varilla Redonda Lisa
ESPECIFICACIONES:
Calidad ASTM A36
Largo Normal 6.00 m
Acabado Natural
