Este documento describe los conceptos fundamentales de flujo, fluidos y métodos para medir el flujo. Explica que el flujo es la cantidad de materia que pasa por un punto en un tiempo determinado. Los fluidos pueden ser líquidos o gases y se caracterizan por ceder fácilmente a la fuerza. El flujo se puede expresar como volumétrico, másico o molar. Existen varios métodos y dispositivos para medir el flujo, como medidores de presión diferencial, de impacto, másicos o volumétricos.

2. F L U J O
Cantidad de materia que pasa por un punto
determinado en la unidad de tiempo.
“Sustancia que fluye cuando se somete a un
esfuerzo de deslizamiento”

3. Fluido, sustancia que cede inmediatamente a
cualquier fuerza tendente a alterar su forma, con lo
que fluye y se adapta a la forma del recipiente

4. Los fluidos pueden ser líquidos o gases. Las
partículas que componen un líquido no
están rígidamente adheridas entre sí, pero
están más unidas que las de un gas.
El volumen de un líquido contenido en un
recipiente hermético permanece constante,
y presenta una superficie límite definida.
En contraste, un gas no tiene límite natural,
y se expande y difunde en el aire
disminuyendo su densidad.

5. El flujo se expresa como:
Flujo volumétrico = Volumen / Tiempo
Flujo másico = Masa / Tiempo
Flujo molar = Moles / Tiempo

6. Flujo Volumétrico
Es el flujo de un volumen del fluido que circula por un
punto en un periodo de tiempo. El flujo volumétrico se
expresa normalmente en barriles/día, litros/seg.,
galones/minuto o ft3/seg.
El flujo volumétrico se calcula con la siguiente fórmula:
Q = A x V
Donde:
Q = Flujo volumétrico
A = Área de la sección de la tubería.
V = velocidad del fluido.

7. Flujo Másico del Fluido
Es el flujo de una masa de una sustancia que circula por
una sección de una tubería en un periodo de tiempo.
Si se conoce el flujo volumétrico y la densidad de una
sustancia, se puede calcular el flujo másico del fluido de
la siguiente manera:
W = Q x ρ
Donde:
W = flujo másico (Ton/hr, kg/hr, lb/hr)
Q = Flujo volumétrico (BPD, GPM o LPS)
ρ = Densidad (lb/ft3 o kg /cm3)

8. Flujo Molar del Fluido
Es el flujo en moles de un fluido que circula por un
punto en un periodo de tiempo. El flujo molar se
expresa normalmente en kgmol/hr, lbmol/hr.
El flujo volumétrico se calcula con la siguiente fórmula:
M = W / PM
Donde:
M = Flujo molar.
W = Flujo másico.
PM = Peso molecular.

9. Medidores de Flujo Másico

10. Medidores de Caudal
 Medidores de presión diferencial
Placa orificio
Tubo Venturi
Tubo Pitot
 Medidores de impacto
Medidores de velocidad
Medidor de turbina
Medidor electromagnético
Medidor Vortex
Rotámetro
Medidor de ultrasonidos
 Medidores másicos
Medidor másico térmico
Medidor de Coriolis
 Medidores volumétricos
Medidor de desplazamiento positivo

11. Existen varios métodos para medir el caudal según sea el tipo de caudal
volumétrico o másico deseado. Entre los Transductores más importantes figuran
los siguientes:

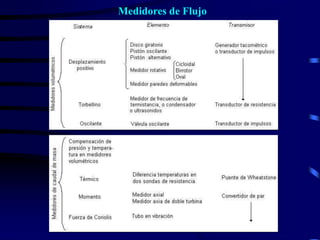

Medidores de Flujo

12. Medidores de Flujo

13. Comparativa de los Distintos Sensores de Flujo
Sensor de flujo Líquidos
recomendados
Pérdida de
presión
Exactitud
típica en %
Medidas y
diámetros
Efecto
viscoso
Coste
Relativo
Orificio Líquidos sucios y
limpios; algunos
líquidos viscosos
Medio ± 2 a ± 4 of
full scale
10 a 30 Alto Bajo
Wedge Líquidos viscosos Bajo a
medio
± 0.5 a ± 2 10 a 30 Bajo Alto
Tubo Venturi Líquidos viscosos,
sucios y limpios
Bajo ±1 5 a 20 Alto Medio
Tubo Pitot Líquidos limpios Muy bajo ± 3 a ± 5 20 a 30 Bajo Bajo
Turbina Líquidos limpios y
viscosos
Alto ± 0.25 5 a 10 Alto Alto
Electromagnético Líquidos sucios y
limpios; líquidos
viscosos y conductores
No ± 0.5 5 No Alto
Ultrasonic
(Doppler)
Líquidos sucios y
líquidos viscosos
No ± 5 5 a 30 No Alto
Ultrasonic (Time-
of-travel)
Líquidos limpios y
líquidos viscosos
No ± 1 a ± 5 5 a 30 No Alto
Flume (Parshall) Líquidos sucios y
limpios
Muy bajo ± 2 a ± 5 No Muy Bajo Medio

14. La figura se muestra una comparación entre varios elementos de presión diferencial
con respecto a la recuperación de la presión.

15. Tubo Venturi
Tobera de Flujo
Combinación Venturi-Tobera
Placa de Orificio
