1. RELAJACION DE LOS TEJIDOS

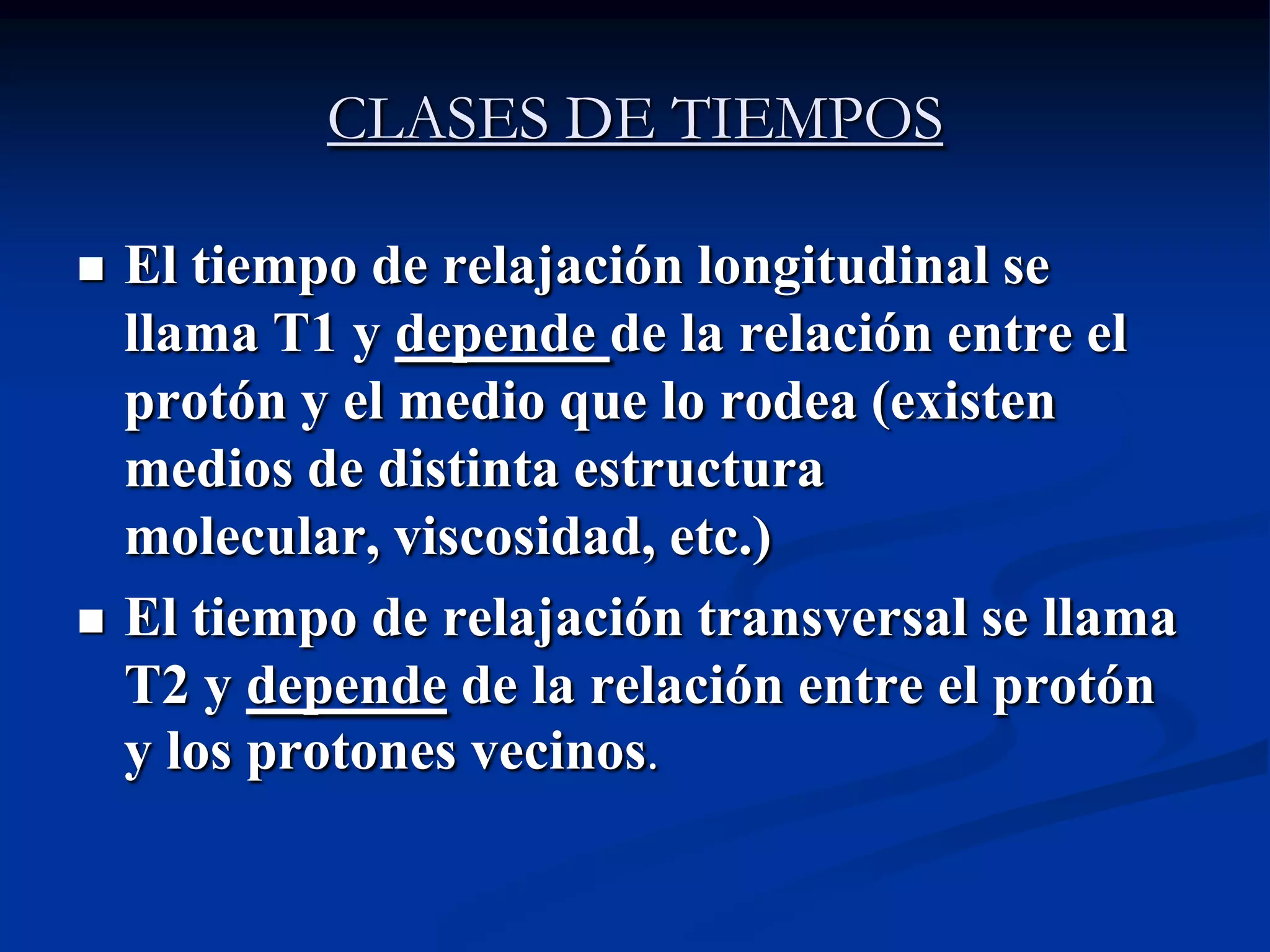

2. CLASES DE TIEMPOS
 El tiempo de relajación longitudinal se
llama T1 y depende de la relación entre el
protón y el medio que lo rodea (existen
medios de distinta estructura
molecular, viscosidad, etc.)
 El tiempo de relajación transversal se llama
T2 y depende de la relación entre el protón
y los protones vecinos.

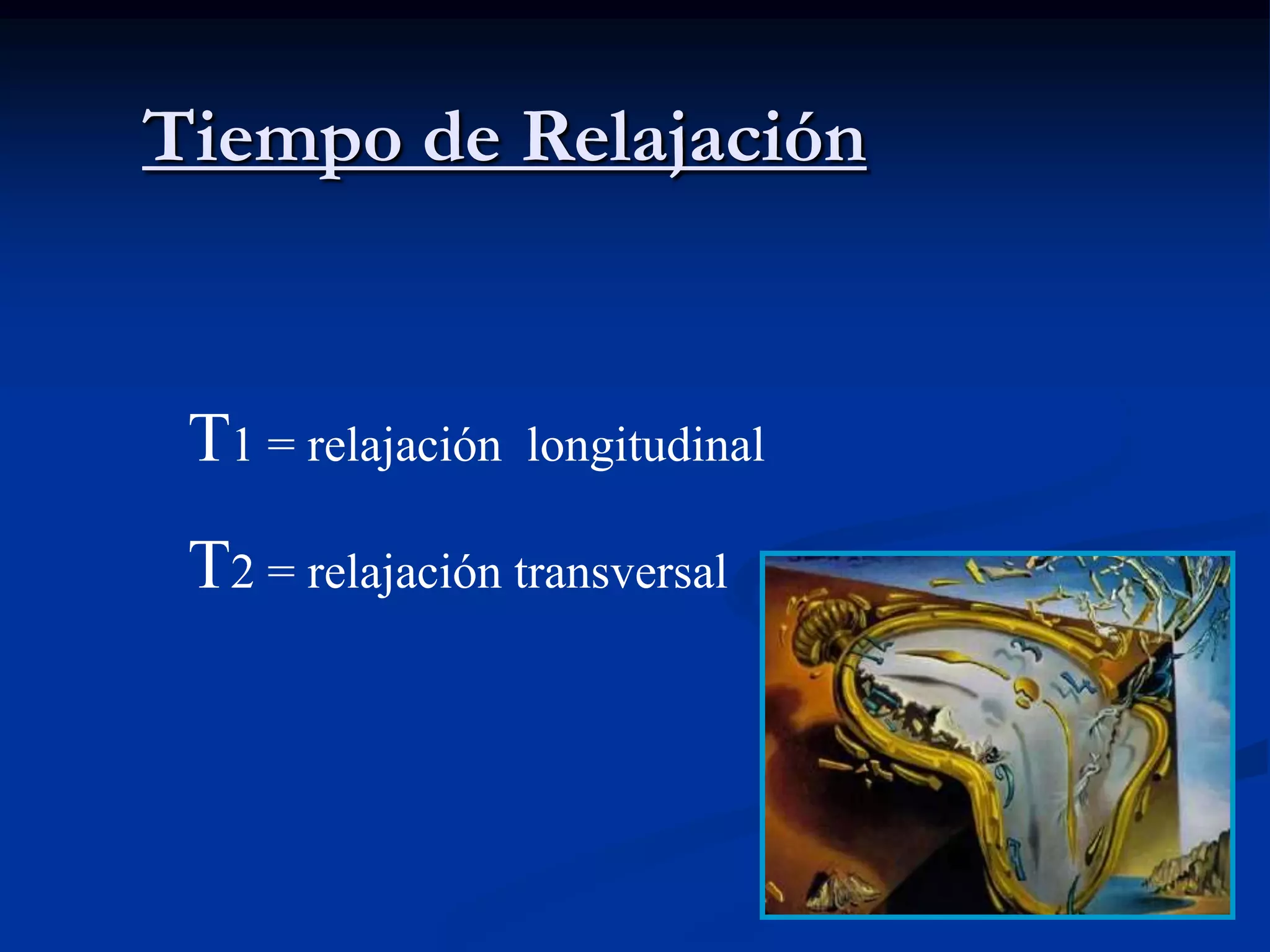

3. Tiempo de Relajación
T1 = relajación longitudinal
T2 = relajación transversal

4. RELAJACIÓN
 Es el proceso en el cual los
protones vuelven al estado que
tenían antes de la aplicación del
pulso de excitación RF, y
devuelve la energía absorbida al
entorno molecular, al medio de
alrededor recuperándose el
vector de magnetización
longitudinal (spin-red o lattice).
 Simultáneamente, los protones
se desfasan (dejan de ir
acompasados) y disminuye el
vector transversal. Estos dos
procesos son simultáneos pero
independientes.

5. Relajación T1 o relajación longitunidal
 El T1 de un tejido se define como el tiempo que tarda
en recuperarse el 63% de su magnetización longitudinal.
 Después de interrumpir el pulso de RF los protones
vuelven desde su estado de mayor energía al de menor
energía. (orientados hacia arriba otra vez). En resumen
la relajación T1 es la recuperación de la magnetización
longitudinal (Z), que será diferente para cada tejido
porque no todos los protones se relajan al mismo
tiempo.(están en distintas estructuras moleculares).
 La energía que han absorbido después del pulso de RF
es liberada al medio de alrededor por eso se llama
también spín red (laticee).

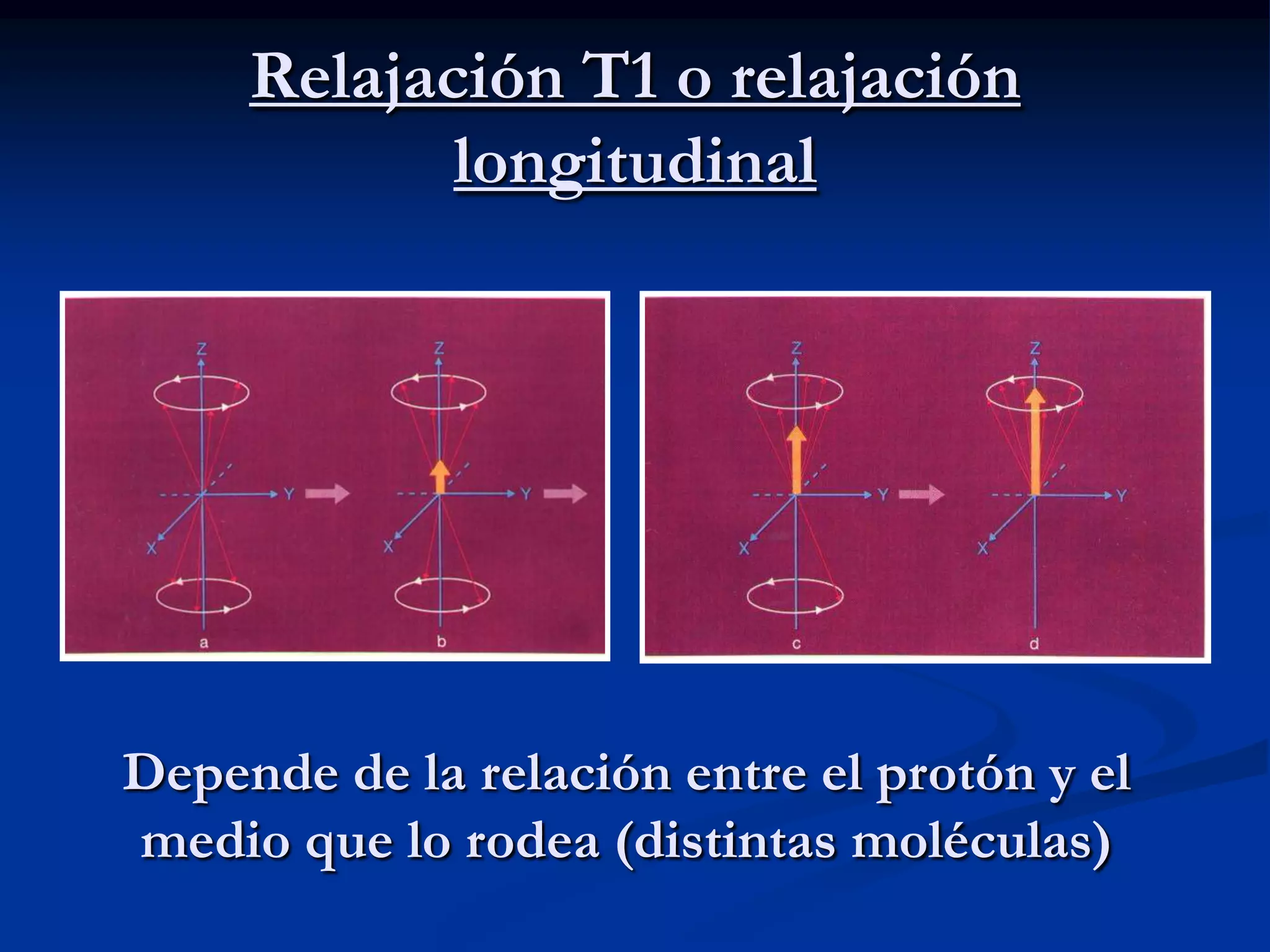

6. Relajación T1 o relajación
longitudinal
Depende de la relación entre el protón y el
medio que lo rodea (distintas moléculas)

7. Imágenes potenciadas en T1 de los diferentes
tejidos según su grado de relajacion T1 en un
momento determinado
 Los tejidos con un T1 mas corto, como la grasa
muestran mayor intensidad de
señal, (hiperintensa o blanco en la imagen).
 El hígado tiene un T1 mas corto que el bazo y
su señal es mas intensa que la del bazo.

8. Imágenes potenciadas en T1 de los diferentes
tejidos según su grado de relajación T1 en un
momento determinado
• En el cerebro el LCR, tiene un T1 largo y la señal es
hipointensa.
• La sustancia gris tiene menor intensidad de señal (agua)
que la sustancia blanca (grasa)

9. Relajación T2 o relajación transversal
 El T2 de un tejido se define como el tiempo que
tarda en perderse el 63% de la mag. transversal
(Mxy) de su valor inicial. (o hasta el 37% de su
valor original). La relajación T2 mide el tiempo que
los protones permanecen en fase después del pulso
de RF.
 El T2 También se denomina relajación spin-spin o
protón-protón. Porque los protones pierden la
coherencia de fase y dejan de ir acompasados
(sincrónicamente).
 Cada protón es influido por los pequeños campos
magnéticos de los núcleos vecinos que favorecen el
desfase.

10. Relajación T2 o relajación transversal
Ej Observamos desde arriaba el desfase de este conjunto de protones
Depende de la relación entre el protón y los
protones vecinos

11. Imágenes potenciadas en T2 de los diferentes
tejidos según su grado de relajación T2 en un
momento determinado
 Los tejidos con liquido y los tejidos
patológicos tienen en general un T2 mas
largo (mas agua libre) y su señal será mayor
(hiperintensa en la imagen).
 En la pelvis se muestra acumulo de orina en
la vejiga que tiene una relajación T2 largo y
en consecuencia una señal intensa en la
imagen.

12. Imágenes potenciadas en T2 de los diferentes
tejidos según su grado de relajación T2 en un
momento determinado
 En el cerebro un sangrado de cierto tiempo tiene un T2
corto porque sustancias de degradación de la sangre
(hemosiderina) produce heterogeneidades locales y
como consecuencia un desfase rápido de los
protones, poca señal que se ve oscura en la imagen
(hipointensa).

13. Relajación
longitudinal
Relajación
transversal

14. EN RMI LAS IMÁGENES SE
PUEDEN POTENCIAR EN 3
SECUENCIAS BASICAS
REGULANDO 2 PARAMETROS

15. PARAMETROS PARA POTENCIAR LA
IMAGEN
--TE TIEMPO DE ECO
--TR TIEMPO DE RELAJACION

16. PARAMETROS PARA POTENCIAR LA IMAGEN
 Al elegir la secuencia de pulsos, el técnico
puede influir en el resultado final de la señal de
un tejido, haciendo que ciertos parámetros se
destaquen mas que otros.
T2
T1
DP

17. PARAMETROS PARA POTENCIAR LA IMAGEN
 Estos parámetros básicos en una secuencia son: el tiempo
entre pulsos de excitación (RF) denominado Tiempo de
Repetición (TR.). (inclinan el vector magnético).
.El tiempo transcurrido entre el pulso de excitación y la
formación del eco, denominado Tiempo de Eco (TE).
 El pulso de excitación mas el eco se denomina Ciclo de
Pulsos. Para crear una imagen hay que repetir el ciclo
128,256,512 o 1024 veces. (depende de la matriz)

18. SECUENCIAS SE
La secuencia base consiste en aplicar un pulso de 90º para
colocar a los protones en fase y luego cuando estos se
desfasan aplicar un pulso de 180º para recuperacion de la
fase e incrementar la señal nuevamente.

19. SECUENCIA SE

20. SECUENCIA SE

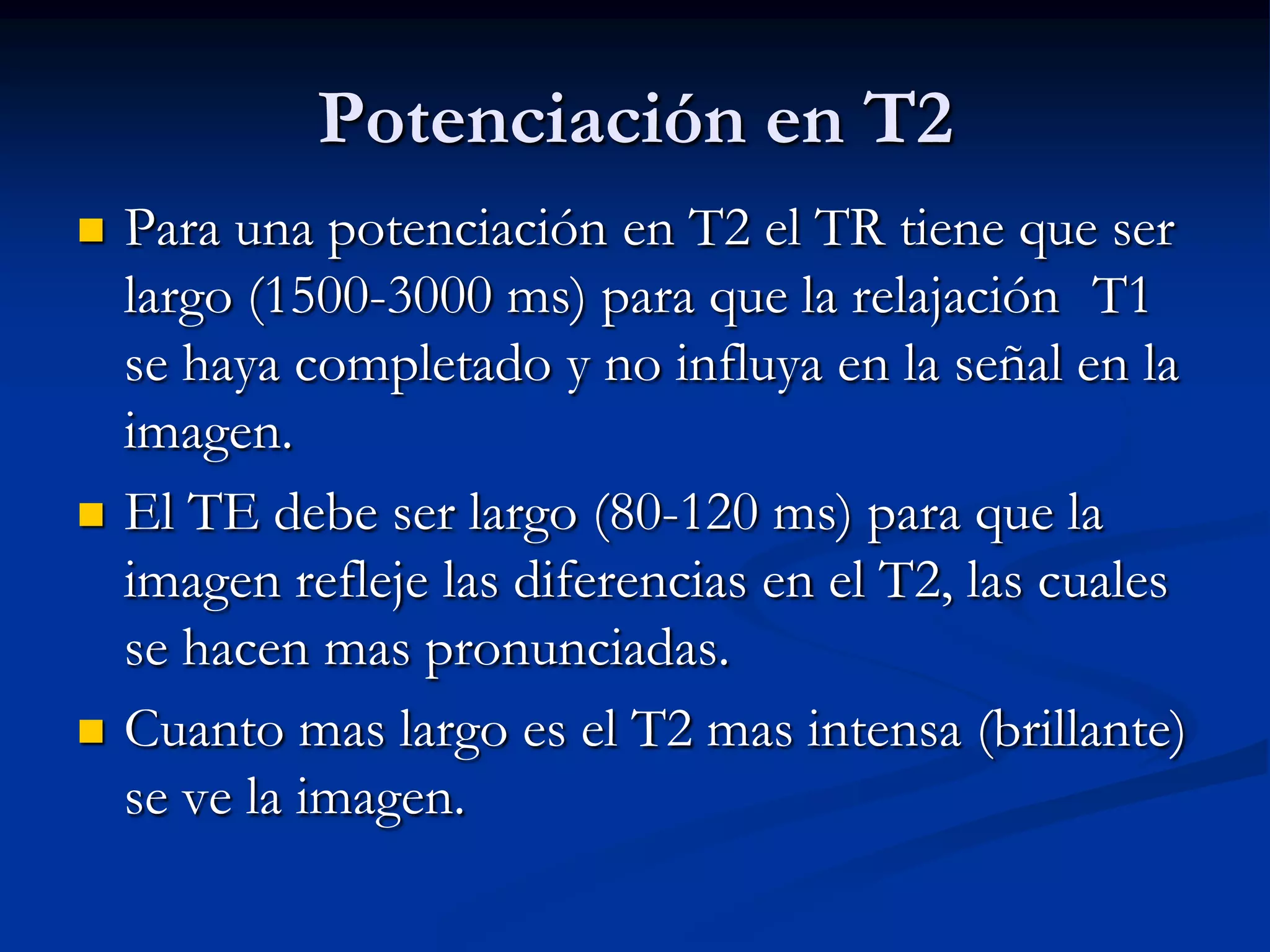

21. Potenciación en T2
 Para una potenciación en T2 el TR tiene que ser
largo (1500-3000 ms) para que la relajación T1
se haya completado y no influya en la señal en la
imagen.
 El TE debe ser largo (80-120 ms) para que la
imagen refleje las diferencias en el T2, las cuales
se hacen mas pronunciadas.
 Cuanto mas largo es el T2 mas intensa (brillante)
se ve la imagen.

22. CURVA T2
 TR (Largo) y TE (Largo)

23. Potenciación en T2
 TR (Largo) y TE (Largo)
ESTA SECUENCIA SIRVE PARA
EVALUAR EDEMA, PATOLOGIA

24. Potenciación en T1
 Para una potenciación en T1 el TR tiene que ser
corto (400-600 ms) para resaltar diferencias en la
señal de relajación T1 en los tejidos. (rapidez de
la recuperación de la mag. Long.).
 El TE debe ser corto(30ms) para evitar que se
manifieste el efecto T2.
 Cuanto mas corto el T1 mas intensa la señal.

25. CURVA T1
 TR (Corto) y TE (Corto)

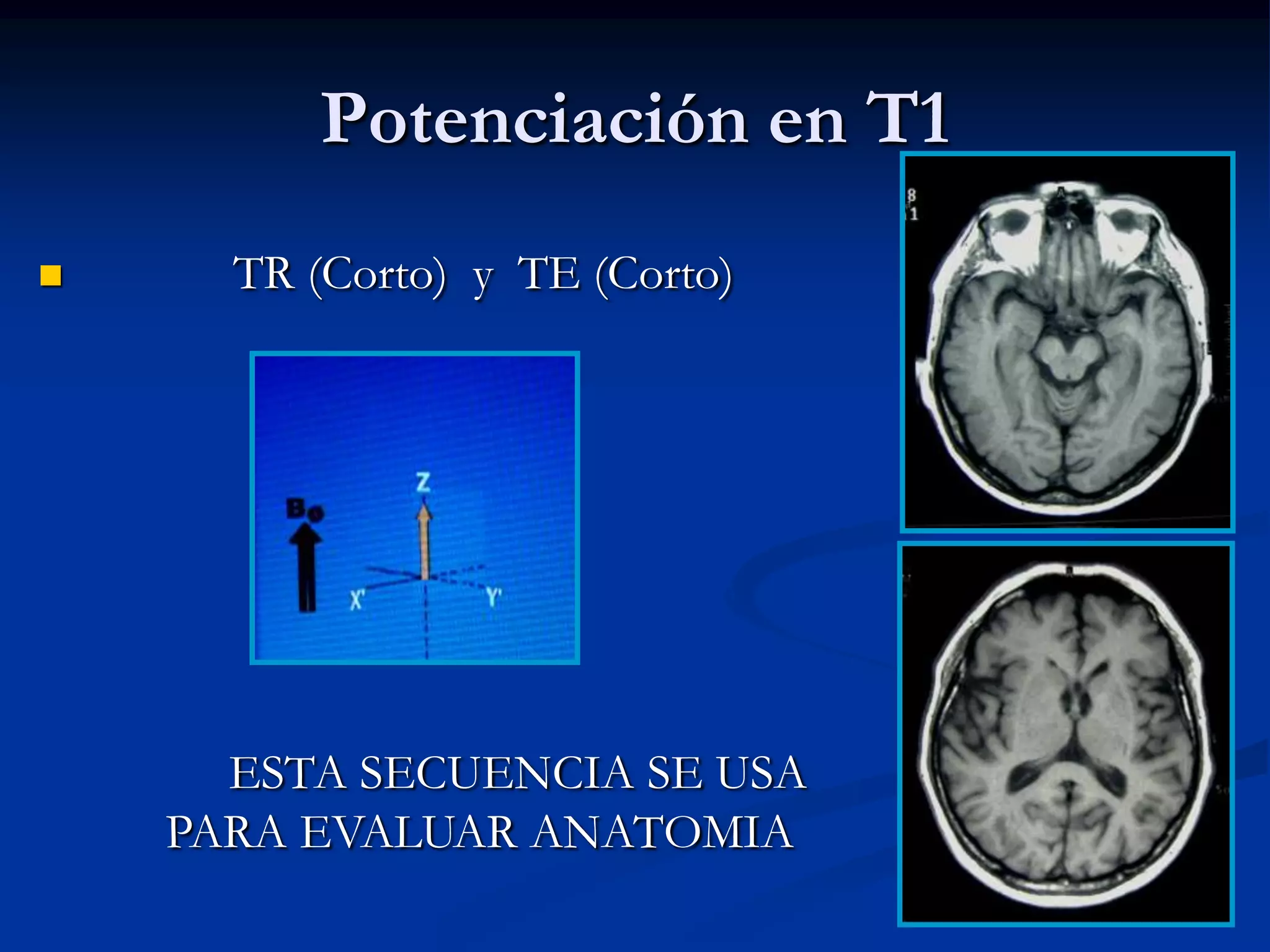

26. Potenciación en T1
 TR (Corto) y TE (Corto)
ESTA SECUENCIA SE USA
PARA EVALUAR ANATOMIA

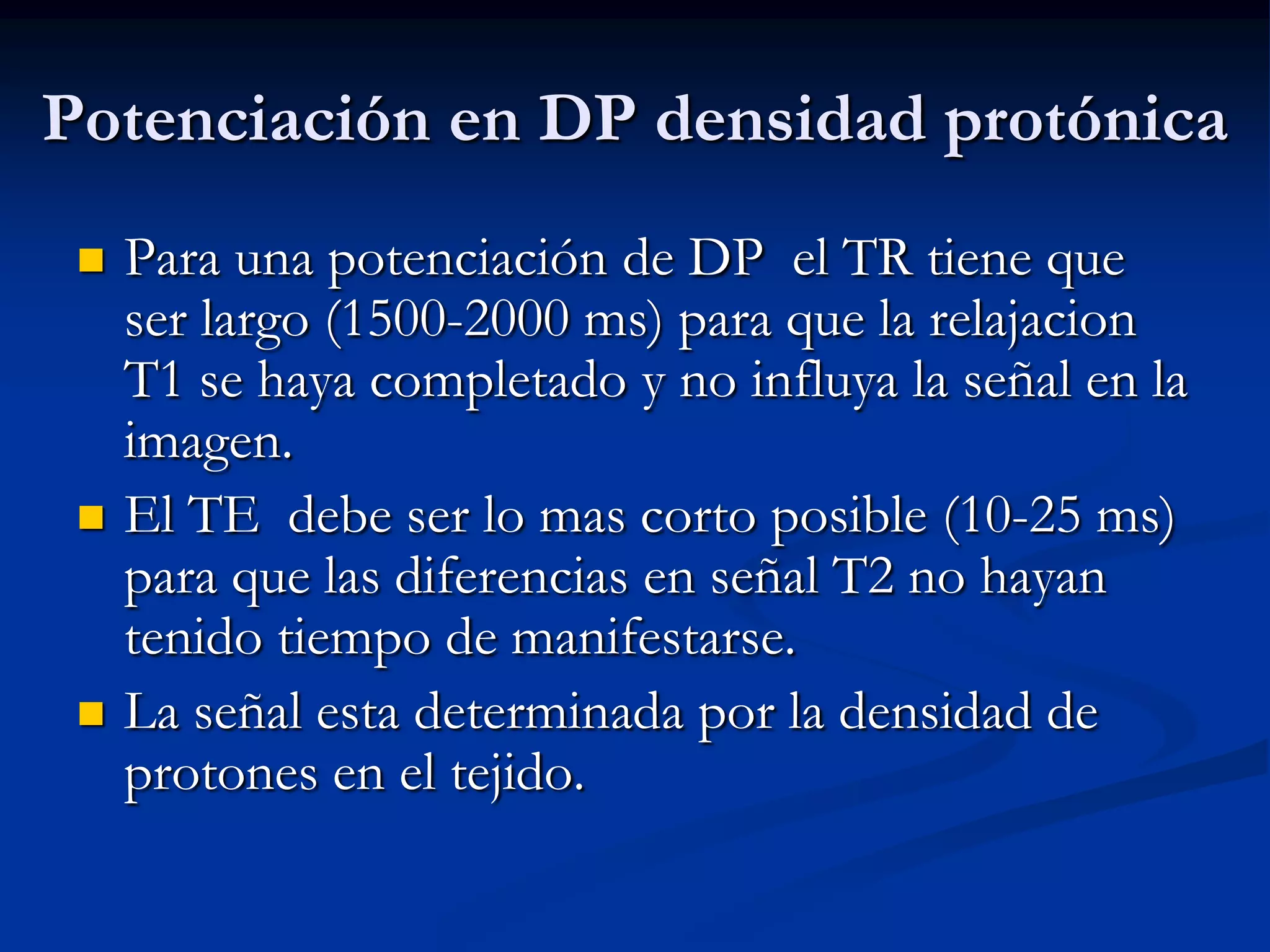

27. Potenciación en DP densidad protónica
 Para una potenciación de DP el TR tiene que
ser largo (1500-2000 ms) para que la relajacion
T1 se haya completado y no influya la señal en la
imagen.
 El TE debe ser lo mas corto posible (10-25 ms)
para que las diferencias en señal T2 no hayan
tenido tiempo de manifestarse.
 La señal esta determinada por la densidad de
protones en el tejido.

28. CURVA DE DENSIDAD
PROTONICA
 TR (Largo) y TE (Corto).

29. Potenciación en DP
 TR (Largo) y TE (Corto).

30. Líquido: señal hiperintensa
(color blanco)
T2
Grasa: señal hipointensa
(color gris )
Ponderación
(secuencias)
Líquido: señal hipointensa
(color negro)
T1
Grasa: señal hiperintensa
(color blanco)

31.  La comparación de las imágenes en ambas
secuencias T2 y T1 es lo que proporciona la
información de la lesión.
 La densidad protónica es una secuencia
intermedia que fundamentalmente lo que detecta
es la calidad de los protones.

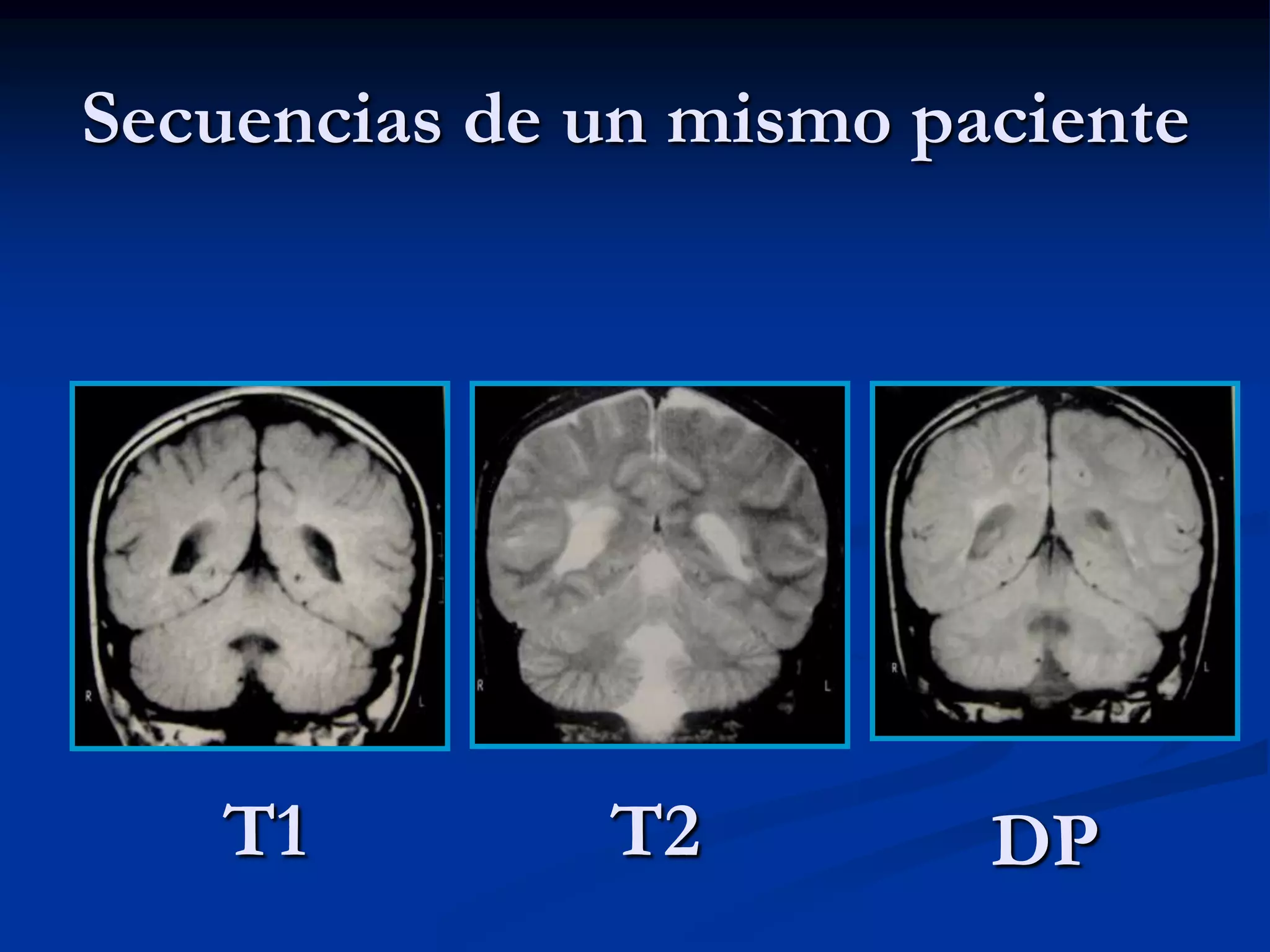

32. Secuencias de un mismo paciente
T1 T2 DP

33. RECONOCER IMAGEN DE RM
SEGÚN SU POTENCIACION

34. T1 SE
TR=500 ms
TE=15 ms

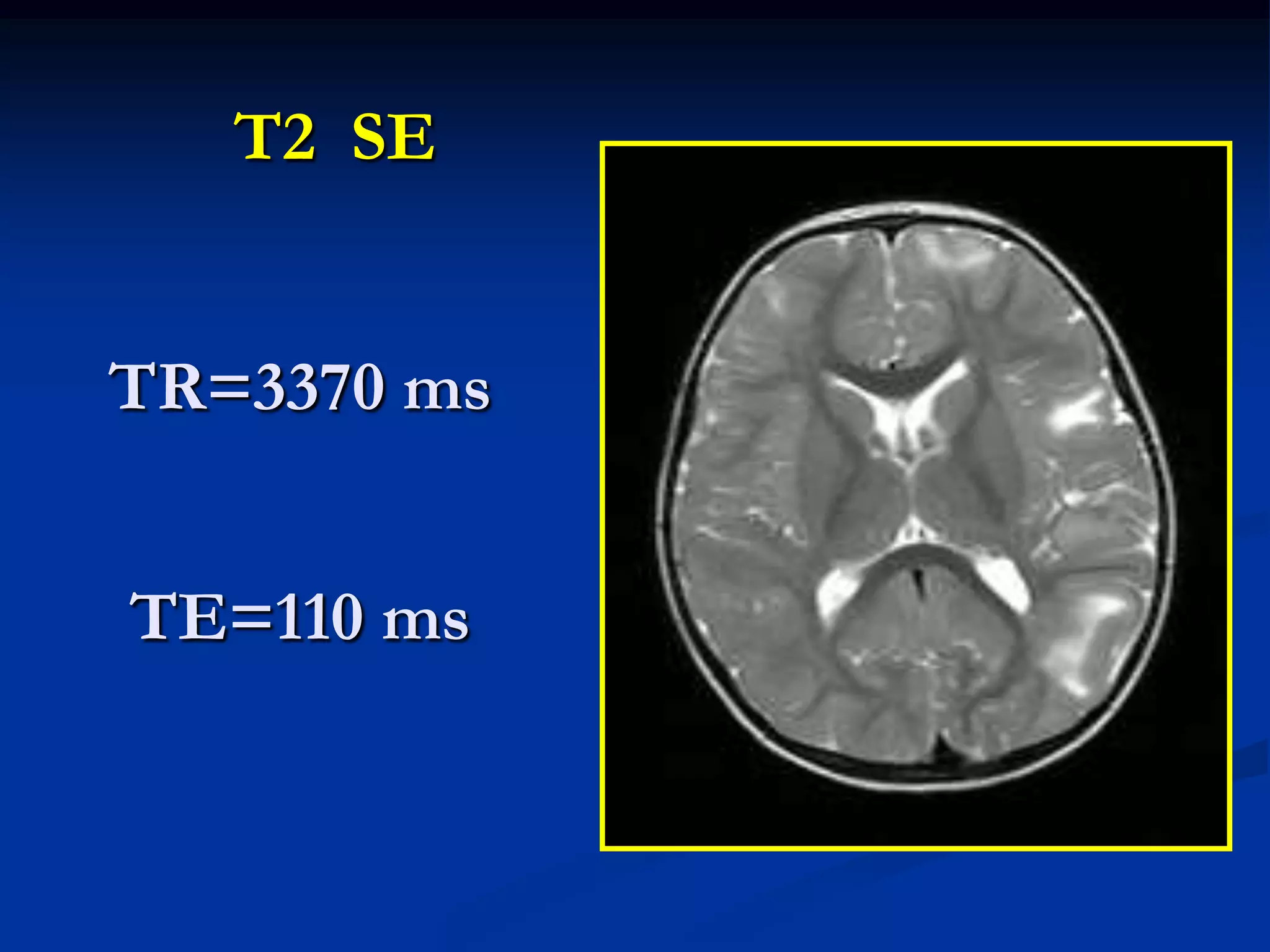

35. T2 SE
TR=3370 ms
TE=110 ms

55. MAMA Y FETO

56. SEÑALES DE TEJIDOS Y ORGANOS

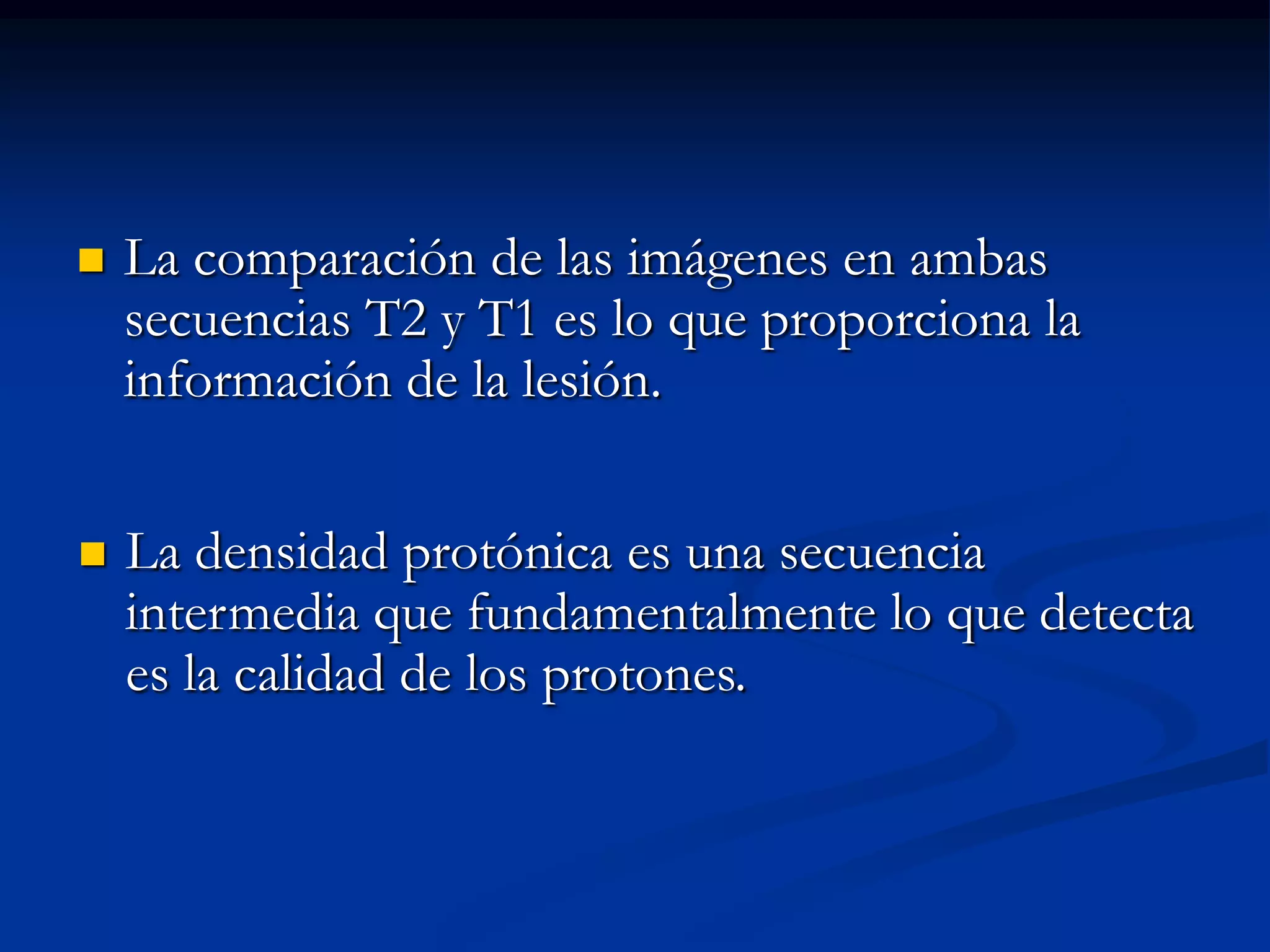

57.  La comparación de las imágenes en ambas
secuencias T2 y T1 es lo que proporciona la
información de la lesión.
 La densidad protónica es una secuencia
intermedia que fundamentalmente lo que detecta
es la calidad de los protones.

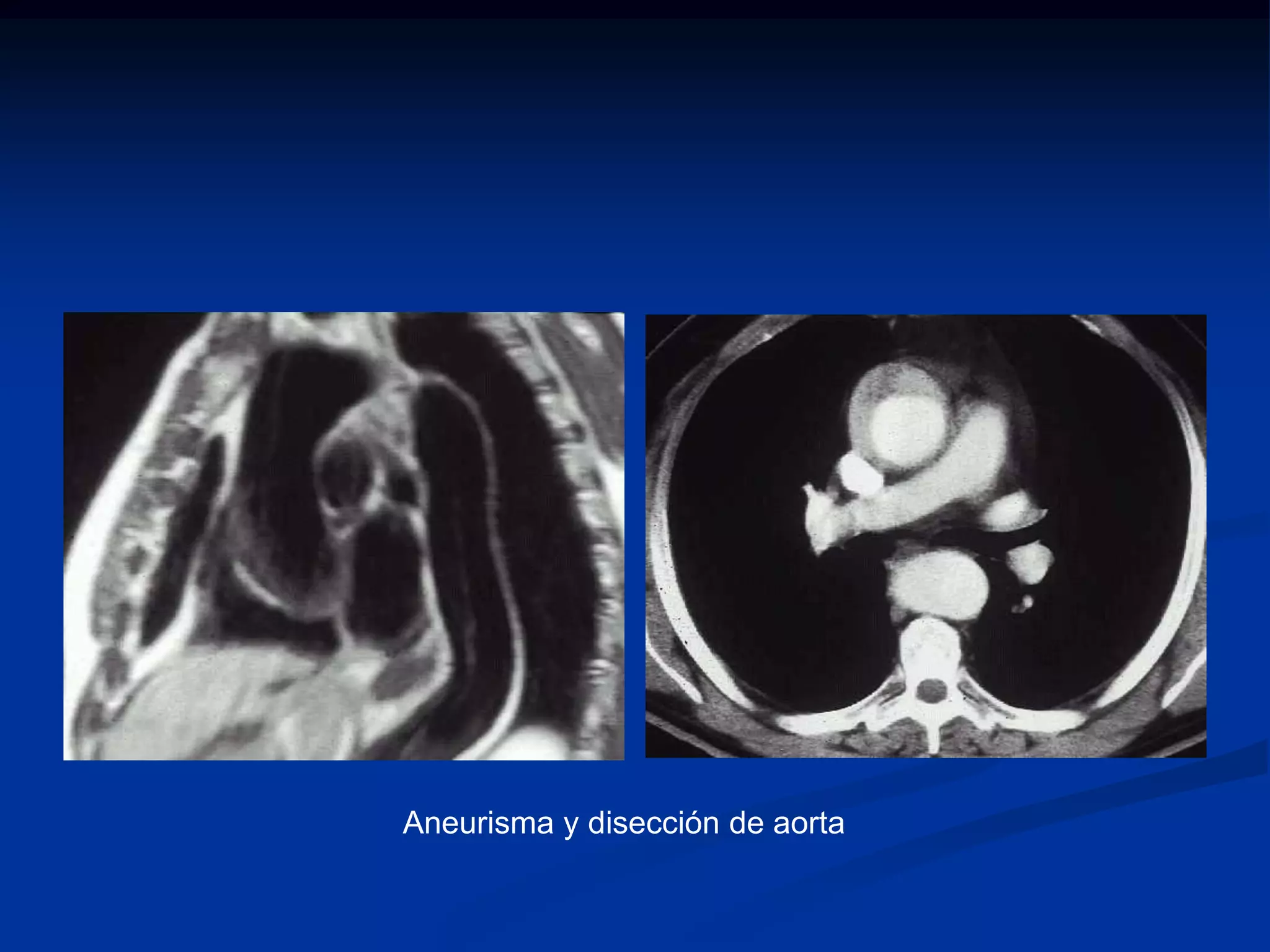

58. Aneurisma y disección de aorta

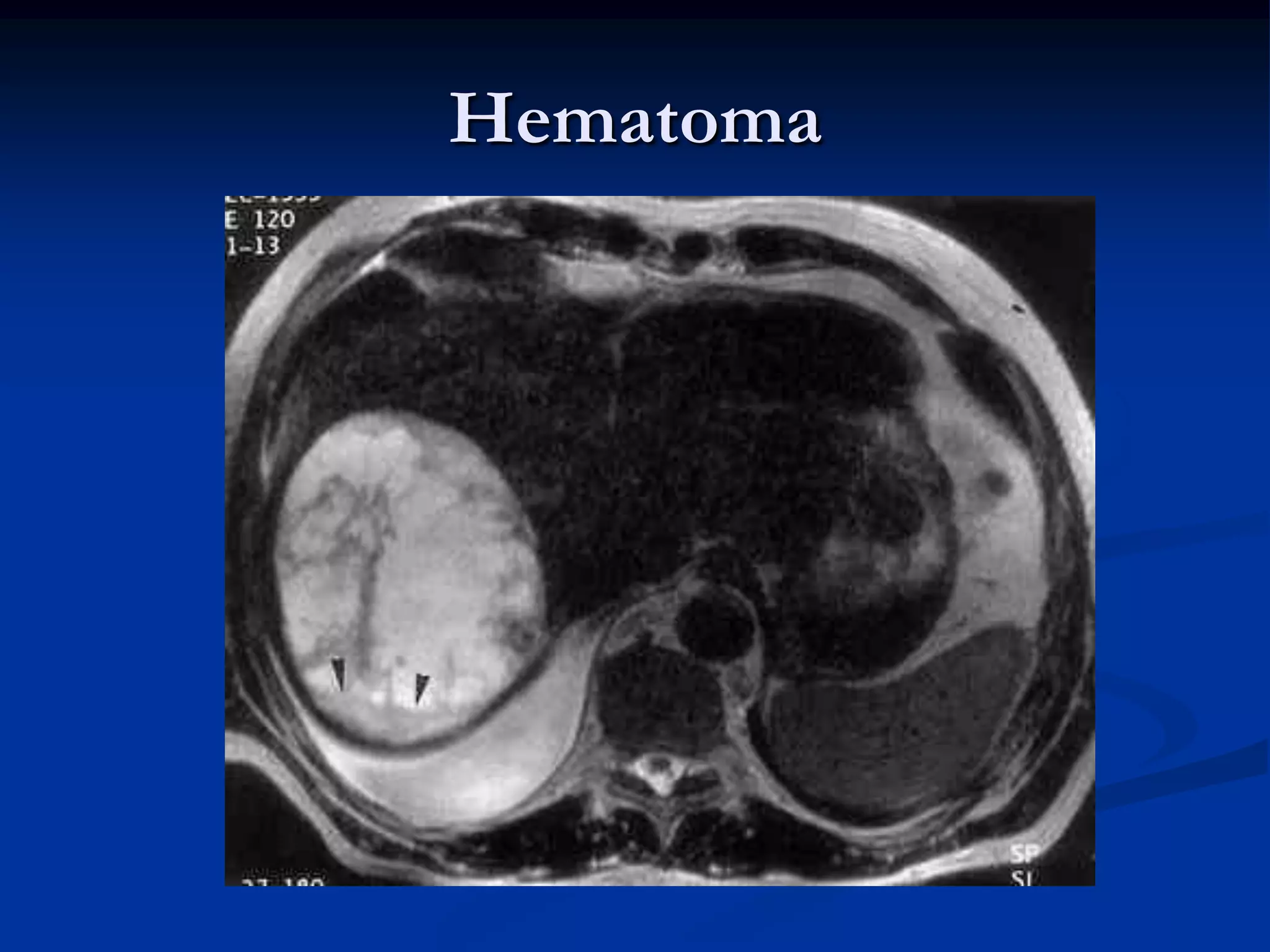

60. Hematoma
