Este documento presenta una introducción a la anatomía humana y los conceptos y términos fundamentales utilizados en radiología. Explica que la anatomía estudia la estructura y organización del cuerpo humano y animal, y que se divide en anatomía macroscópica, microscópica y del desarrollo. También describe los diferentes planos anatómicos de sección del cuerpo, las posiciones del paciente, las proyecciones radiográficas y los conceptos básicos de las imágenes radiográficas digitales.

1. FACULTAD DE TECNOLOGÍA MÉDICA ESPECIALIDAD RADIOLOGIA ESCUELA RADIOIMAGEN FEDERICO VILLARREAL UNIVERSIDAD NACIONAL

2. ANATOMÍA

3. Anatomía es el estudio de la estructura, clasificación del cuerpo humano, situación y relaciones de las diferentes partes del cuerpo de animales o plantas. Anatomía (del griego, anatoma, disección), rama de las ciencias naturales relativa a la organización estructural de los seres vivos. Es una ciencia muy antigua, cuyos orígenes se remontan a la prehistoria. CONCEPTO

4. Es conveniente subdividir el estudio de la anatomía en distintos aspectos. Una clasificación se basa según el tipo de organismo en estudio; en este caso las subdivisiones principales son la anatomía de las plantas y la anatomía animal. A su vez, la anatomía animal se subdivide en anatomía humana y anatomía comparada.

5. ANATOMÍA HUMANA La palabra anatomía deriva del griego ana = entre y temnein, temnos = corte; por lo cual se considera que es la ciencia básica que estudia la conformación (forma, relaciones, posición y disposición) y estructura (componentes) del cuerpo humano.

6. DIVISIONES I. ANATOMIA MACROSCOPICA: Anatomía general, sistemática o descriptiva. Anatomía regional. Anatomía topográfica. Anatomía fisiológica. Anatomía artística. Anatomía aplicada o clínica. II. ANATOMIA MICROSCOPICA: Citología. Histología. Organografía. III. ANATOMIA DEL DESARROLLO. Embriología. Perinatología. Pediátrica. Teratológica.

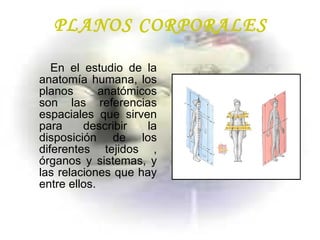

7. PLANOS CORPORALES En el estudio de la anatomía humana, los planos anatómicos son las referencias espaciales que sirven para describir la disposición de los diferentes tejidos , órganos y sistemas, y las relaciones que hay entre ellos.

8. PLANO CORONAL PLANO BASAL PLANO SAGITAL

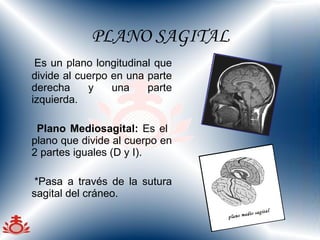

9. PLANO SAGITAL Es un plano longitudinal que divide al cuerpo en una parte derecha y una parte izquierda. Plano Mediosagital: Es el plano que divide al cuerpo en 2 partes iguales (D y I). *Pasa a través de la sutura sagital del cráneo.

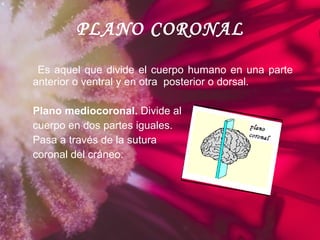

10. PLANO CORONAL Es aquel que divide el cuerpo humano en una parte anterior o ventral y en otra posterior o dorsal. Plano mediocoronal. Divide al cuerpo en dos partes iguales. Pasa a través de la sutura coronal del cráneo.

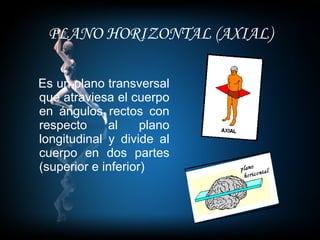

11. PLANO HORIZONTAL (AXIAL) Es un plano transversal que atraviesa el cuerpo en ángulos rectos con respecto al plano longitudinal y divide al cuerpo en dos partes (superior e inferior)

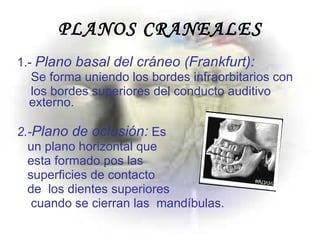

12. PLANOS CRANEALES 1.- Plano basal del cráneo (Frankfurt): Se forma uniendo los bordes infraorbitarios con los bordes superiores del conducto auditivo externo. 2.- Plano de oclusión: Es un plano horizontal que esta formado pos las superficies de contacto de los dientes superiores cuando se cierran las mandíbulas.

13. TÉRMINOS RADIOLÓGICOS

14. TÉRMINOS GENERALES Radiografía Examen o procedimiento radiográfico

15. ALGUNOS TÈRMINOS RADIOLÒGICOS Contraste Densidad Distorsión Calidad Radiotransparente Radiopaco Chasis Atenuación Kilovoltaje Miliamperaje Incidencia Exposición

16. TERMINOLOGÍA DE LAS PARTES DEL CUERPO Además de los términos anatómicos generales descritos se utilizan otros términos para describir la posición del paciente. Estos términos se utilizan de forma habitual cuando se realiza una exploración radiológica.

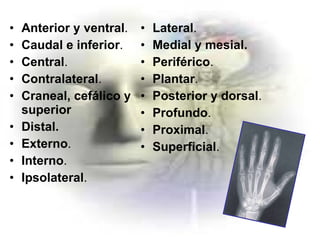

17. Anterior y ventral . Caudal e inferior . Central . Contralateral . Craneal, cefálico y superior Distal. Externo . Interno . Ipsolateral . Lateral . Medial y mesial. Periférico . Plantar . Posterior y dorsal . Profundo . Proximal . Superficial .

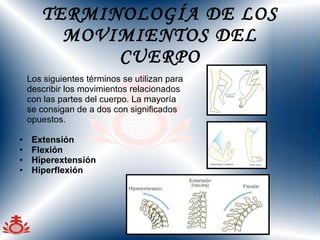

18. TERMINOLOGÍA DE LOS MOVIMIENTOS DEL CUERPO Los siguientes términos se utilizan para describir los movimientos relacionados con las partes del cuerpo. La mayoría se consigan de a dos con significados opuestos. Extensión Flexión Hiperextensión Hiperflexión

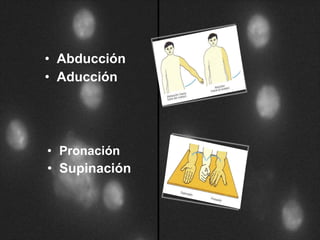

19. Abducción Aducción Pronación Supinación

20. Rotación Eversión Inversión

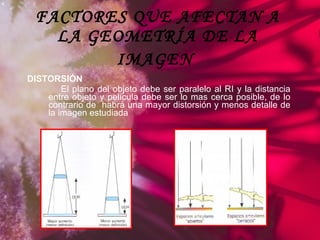

21. FACTORES QUE AFECTAN A LA GEOMETRÍA DE LA IMAGEN DISTORSIÓN El plano del objeto debe ser paralelo al RI y la distancia entre objeto y película debe ser lo mas cerca posible, de lo contrario de habrá una mayor distorsión y menos detalle de la imagen estudiada

22. PENUMBRA La penumbra de la imagen radiográfica se define como la región de iluminación parcial que rodea la sombra producida por el objeto que ha atenuado el haz de radiación. Se puede decir que la penumbra de la imagen es debida fundamentalmente al tamaño del punto focal, por lo que la relación entre este y la anchura de la penumbra es directamente proporcional .cuando menor sea el punto focal, menor será la penumbra formada y por ello mayor nitidez tendrá la imagen. AMPLIACION Esta ampliación será mayor cuanto mas se aleje el objeto de la película. Será menor cuanto mas alejado esté el foco de la película y será mínima cuando la distancia de tubo a la película sea máxima y la separación entre el objeto y la película mínima.

23. POSICIÓN 1-POSICIONES DEL CUERPO: Es la forma en que el paciente esta colocado en relación con el espacio circundante. DECUBITO (horizontal). Decúbito dorsal . Acostado sobre la espalda (supina). Decúbito ventral . Acostado sobre el abdomen (prona). Decúbito lateral. Acostado sobre uno de los lados (lateral derecho o izquierdo).

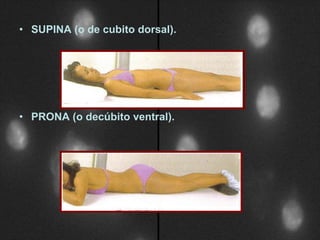

24. SUPINA (o de cubito dorsal). PRONA (o decúbito ventral).

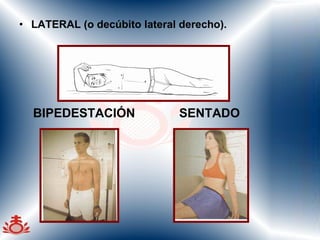

25. LATERAL (o decúbito lateral derecho). BIPEDESTACIÓN SENTADO

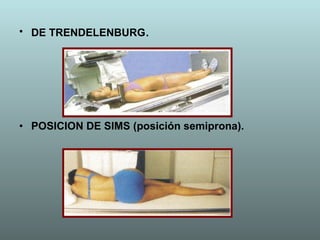

26. DE TRENDELENBURG . POSICION DE SIMS (posición semiprona).

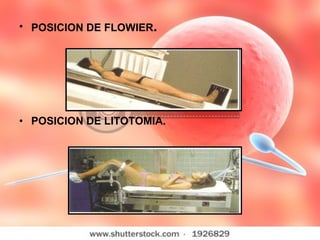

27. POSICION DE FLOWIER . POSICION DE LITOTOMIA.

28. POSICIÓN RADIOGRÁFICA Es la posición específica del cuerpo o parte del cuerpo en relación con la mesa radiográfica o placa. POSICION LATERAL Lateral derecha

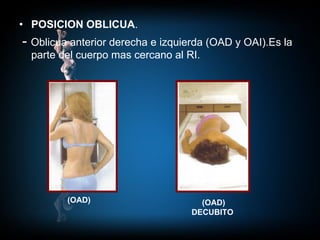

29. POSICION OBLICUA . - Oblicua anterior derecha e izquierda (OAD y OAI).Es la parte del cuerpo mas cercano al RI. (OAD) (OAD) DECUBITO

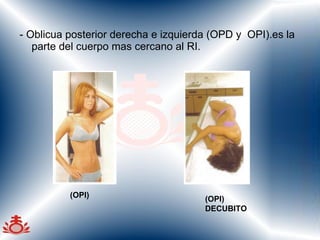

30. - Oblicua posterior derecha e izquierda (OPD y OPI).es la parte del cuerpo mas cercano al RI. (OPI) (OPI) DECUBITO

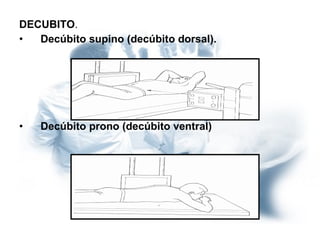

31. DECUBITO . Decúbito supino (decúbito dorsal). Decúbito prono (decúbito ventral)

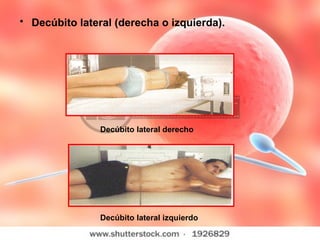

32. Decúbito lateral (derecha o izquierda). Decúbito lateral derecho Decúbito lateral izquierdo

33. PROYECCIONES RADIOLÓGICAS Proyección frontal Proyección lateral

34. Proyección oblicua Proyección tangencial

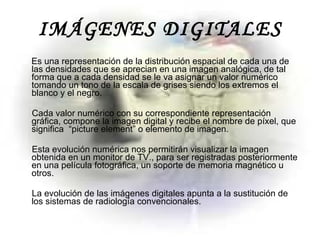

35. IMÁGENES DIGITALES Es una representación de la distribución espacial de cada una de las densidades que se aprecian en una imagen analógica, de tal forma que a cada densidad se le va asignar un valor numérico tomando un tono de la escala de grises siendo los extremos el blanco y el negro. Cada valor numérico con su correspondiente representación gráfica, compone la imagen digital y recibe el nombre de píxel, que significa “picture element” o elemento de imagen. Esta evolución numérica nos permitirán visualizar la imagen obtenida en un monitor de TV., para ser registradas posteriormente en una película fotográfica, un soporte de memoria magnético u otros. La evolución de las imágenes digitales apunta a la sustitución de los sistemas de radiología convencionales.

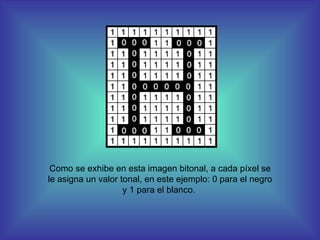

36. Como se exhibe en esta imagen bitonal, a cada píxel se le asigna un valor tonal, en este ejemplo: 0 para el negro y 1 para el blanco.

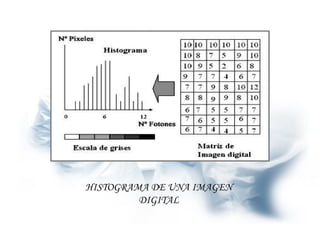

37. HISTOGRAMA DE UNA IMAGEN DIGITAL

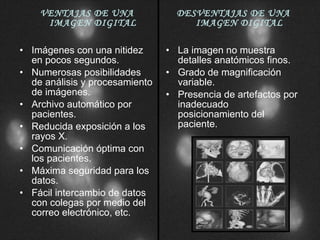

38. VENTAJAS DE UNA IMAGEN DIGITAL Imágenes con una nitidez en pocos segundos. Numerosas posibilidades de análisis y procesamiento de imágenes. Archivo automático por pacientes. Reducida exposición a los rayos X. Comunicación óptima con los pacientes. Máxima seguridad para los datos. Fácil intercambio de datos con colegas por medio del correo electrónico, etc. DESVENTAJAS DE UNA IMAGEN DIGITAL La imagen no muestra detalles anatómicos finos. Grado de magnificación variable. Presencia de artefactos por inadecuado posicionamiento del paciente.
