El documento presenta 30 preguntas sobre el funcionamiento y aplicaciones de los transformadores monofásicos y trifásicos. Aborda temas como la definición, constitución, principio de funcionamiento, relaciones de transformación, pérdidas, sistemas de refrigeración, transformadores de medida y autotransformadores.

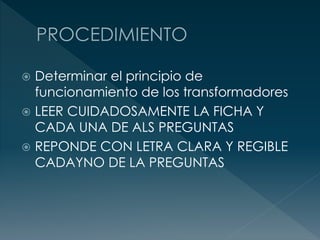

2.  Determinar el principio de
funcionamiento de los transformadores
 LEER CUIDADOSAMENTE LA FICHA Y
CADA UNA DE ALS PREGUNTAS
 REPONDE CON LETRA CLARA Y REGIBLE
CADAYNO DE LA PREGUNTAS

3.  1. Definición del transformador
 2. Aplicaciones prácticas de los transformadores
 3. Principio de funcionamiento.
 4. Constitución general de un transformador monofásico.
 5. Defina técnicamente a que se refiere con el concepto de transformadores
reductores o elevadores.
 6. Dibuje y explique que es el circuito eléctrico y magnético primario y secundario, de
un transformador
 7. Explique la relación de transformación.
 8. Cuál es la relación de espiras en transformadores reductores y elevadores.
 9. Cuál es la relación de corrientes en transformadores reductores y elevadores.
 10. Defina técnicamente Potencia aparente como se da esta en el primario y
secundario de un transformador.
 11. Realice un esquema dibujado donde explique las pérdidas de potencia en el
núcleo y en el cobre que forman los bobinados del transformador.
 12. Explique el funcionamiento en vacío y con carga de un transformador.
 13. Cuáles son los sistemas de refrigeración utilizados en transformadores.
 14. Mencione la designación para los bornes de los arrollamientos de alta y baja
tensión.
 15. Explique y dibuje la constitución del transformador trifásico.
 16. Dibuje y explique el circuito magnético y eléctrico, primario y secundario de un
transformador trifásico.

4.  17. Dibuje las conexiones más utilizadas en el primario y secundario de los
 transformadores trifásicos.
 a) Triángulo – triángulo.
 b) Estrella – estrella.
 c) Triángulo – estrella.
 d) Estrella – triángulo.
 e) Triángulo abierto.
 f) Triángulo zig-zag.
 g) Estrella zigzag.
 18. Cuáles son las características que se deben tomar en cuenta para la formación de un banco trifásico con
transformadores monofásicos.
 19. Sistemas trifásicos para cuatro conductores.
 20. Explique y dibuje la construcción y principio de funcionamiento de los transformadores para medida de tensión.
 21. Explique y dibuje la construcción y principio de funcionamiento de los transformadores para medida de corriente.
 22. Mencione las aplicaciones de los transformadores de medida.
 23. Defina técnicamente que es un autotransformador
 24. Explique el principio de funcionamiento
 25. Realice un cuadro comparativo entre el autotransformador y el transformador.
 26. Cuáles son los inconvenientes de los autotransformadores.
 27. Explique el funcionamiento de los Autotransformadores monofásicos, reductores y elevadores.
 28. Explique el funcionamiento de los Autotransformadores trifásicos reductores y elevadores.
 29. Explique el funcionamiento de losAutotransformadores trifásicos para el arranque de motores.
 30. • Características técnicas que debe reunir el transformador que se desea construir.
 Colegio Vocacional Monseñor Sanabria
 UNIDAD DE ESTUDIO:
 Mantenimiento de Máquinas Eléctricas.
 Ficha de aprendizaje:
 Ficha de aprendizaje de transformadores
 FECHA y HORA DE INICIO:
 PROPOSITO:
 Determinar el principio de funcionamiento de los transformadores
 ESCENARIO:
 Teoría
 DURACION:
 8 h
 SECCION:
 ESTUDIANTE:

7.  Entender cada uno de los concepto
dado de que es un trasformado hasta
como se resuelve un transformador
 Aprender sobre mas cada uno de los
conceptos
 Entender un poco mas sobre como se
resuelve las conecione : estrella, delta
entre otra
 Entre otros conceptos mas que se
aprende al realizar la practica
