1. FRACTALES Y TEORÍA DEL CAOS

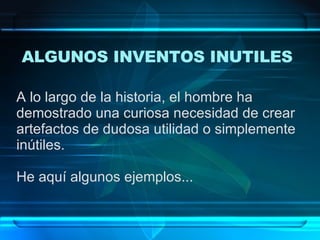

2. ALGUNOS INVENTOS INUTILES A lo largo de la historia, el hombre ha demostrado una curiosa necesidad de crear artefactos de dudosa utilidad o simplemente inútiles. He aquí algunos ejemplos...

3. El masticómetro ! ALGUNOS INVENTOS INUTILES

4. Mantequilla en barra ! ALGUNOS INVENTOS INUTILES

5. Sombrero con papel Higiénico ! ALGUNOS INVENTOS INUTILES

6. El “mano libres” ALGUNOS INVENTOS INUTILES

7. El láser ??? Tras la invención del láser su utilidad era menospreciada... ALGUNOS INVENTOS INUTILES Cuando se inventó en 1960, se denominó como " una solución buscando un problema a resolver "

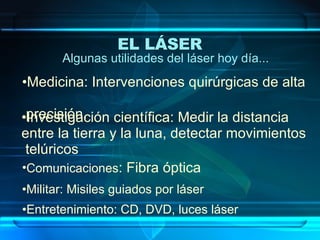

8. Algunas utilidades del láser hoy día... Medicina: Intervenciones quirúrgicas de alta precisión. Investigación científica: Medir la distancia entre la tierra y la luna, detectar movimientos telúricos Comunicaciones : Fibra óptica Militar: Misiles guiados por láser Entretenimiento: CD, DVD, luces láser EL LÁSER

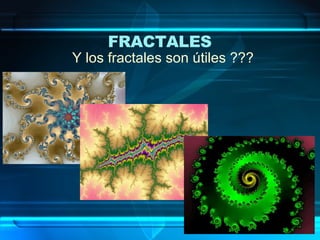

9. Y los fractales son útiles ??? FRACTALES

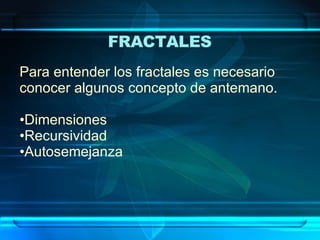

10. Para entender los fractales es necesario conocer algunos concepto de antemano. Dimensiones Recursividad Autosemejanza FRACTALES

11. El concepto de dimensión en nuestro contexto tradicional referencia las extensiones del universo en las que existimos. DIMENSIONES Video Sagan (22:53)

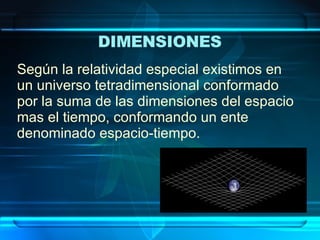

12. DIMENSIONES Según la relatividad especial existimos en un universo tetradimensional conformado por la suma de las dimensiones del espacio mas el tiempo, conformando un ente denominado espacio-tiempo.

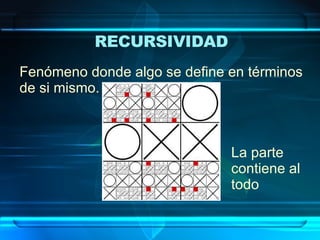

13. Fenómeno donde algo se define en términos de si mismo. RECURSIVIDAD La parte contiene al todo

14. RECURSIVIDAD

15. RECURSIVIDAD

16. RECURSIVIDAD

17. RECURSIVIDAD

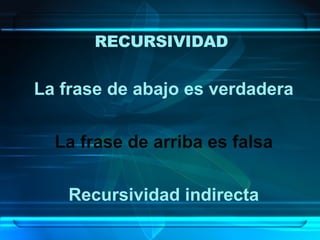

18. RECURSIVIDAD La frase de abajo es verdadera La frase de arriba es falsa Recursividad indirecta

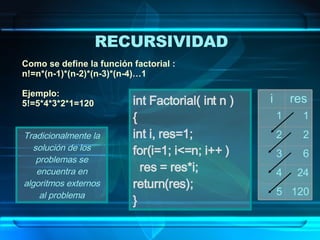

19. RECURSIVIDAD Como se define la función factorial : n!=n*(n-1)*(n-2)*(n-3)*(n-4)…1 Ejemplo: 5!=5*4*3*2*1=120 int Factorial( int n ) { int i, res=1; for(i=1; i<=n; i++ ) res = res*i; return(res); } Tradicionalmente la solución de los problemas se encuentra en algoritmos externos al problema 1 1 120 5 24 4 6 3 2 2 res i

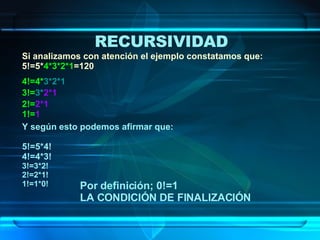

20. RECURSIVIDAD Si analizamos con atención el ejemplo constatamos que: 5!=5* 4*3*2*1 =120 4!=4* 3*2*1 3!= 3* 2*1 2!= 2*1 1!= 1 Y según esto podemos afirmar que: 5!=5*4! 4!=4*3! 3!=3*2! 2!=2*1! 1!=1*0! Por definición; 0!=1 LA CONDICIÓN DE FINALIZACIÓN

21. RECURSIVIDAD Esto nos conduce a una nueva definición del factorial mucho más determinística pero también de mucho menos sentido común: Si n=0 entonces n!=1 sino n!=n*(n-1)! int Factorial( int n ) {if(n==0) return(1); else return(n*Factorial(n-1)); } Los modelos recursivos encuentran la solución al problema en el mismo problema 1*0! 1 5*4! 5 1 0 2*1! 2 3*2! 3 4*3! 4 Return n

22. RECURSIVIDAD TORRES DE HANOI Esta técnica puede agregar más confusión que beneficio en problemas sencillos, pero resulta muy útil en problemas esencialmente recursivos. static void hanoi(int height) { int[] HeightStack = new int[height]; int SP = -1; while (height > 0) { SP++; HeightStack[SP] = height; height--; } while (SP >= 0) { height = HeightStack[SP]; SP--; moveDisk(height); height--; while (height > 0) { SP++; HeightStack[SP] = height; height--; } } } void Hanoi( n, inicial, aux, final ) { if( n>0 ) { Hanoi(n-1, inicial, final, aux ); printf(&quot;Mover %d de %c a %c&quot;, n, inicial, final ); Hanoi(n-1, aux, inicial, final ); } }

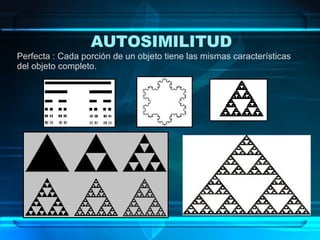

23. AUTOSIMILITUD Perfecta : Cada porción de un objeto tiene las mismas características del objeto completo.

24. AUTOSIMILITUD Estadistica: cada área conserva, de manera estadísticamente similar, sus características globales.

25. AUTOSIMILITUD

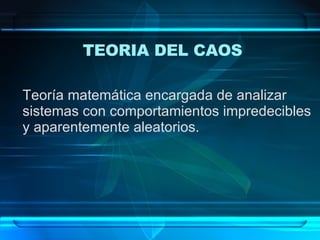

26. Teoría matemática encargada de analizar sistemas con comportamientos impredecibles y aparentemente aleatorios. TEORIA DEL CAOS

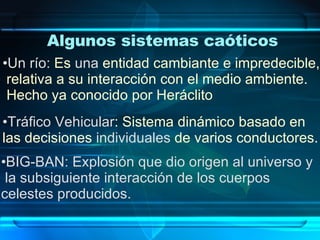

27. Algunos sistemas caóticos Un río: Es una entidad cambiante e impredecible, relativa a su interacción con el medio ambiente. Hecho ya conocido por Heráclito Tráfico Vehicular : Sistema dinámico basado en las decisiones individuales de varios conductores. BIG-BAN: Explosión que dio origen al universo y la subsiguiente interacción de los cuerpos celestes producidos.

28. PARADOJA DEL CAOS (Orden subyacente) El rio tiende a conservar su forma, pero experimenta una renovación permanente. El ser humano experimenta el mismo fenómeno

29. El tráfico vehicular es claramente caótico visto desde dentro de los autos. Pero una visión aérea nos revela formas y figuras claramente definidas. PARADOJA DEL CAOS (Orden subyacente)

30. El BIG-BAN a pesar de ser una explosión, los sistemas astrales generados ostentan un nivel extraordinario de orden subyacente. PARADOJA DEL CAOS (Orden subyacente)

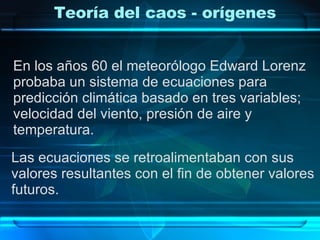

31. Teoría del caos - orígenes En los años 60 el meteorólogo Edward Lorenz probaba un sistema de ecuaciones para predicción climática basado en tres variables; velocidad del viento, presión de aire y temperatura. Las ecuaciones se retroalimentaban con sus valores resultantes con el fin de obtener valores futuros.

32. En un primer experimento los cálculos se realizaron con una precisión de 6 decimales, en una segunda versión sistematizada del experimento, los cálculos fueron realizados con 3 decimales de precisión, por limitantes de la arquitectura de su máquina, lo cual debería introducir un pequeño margen de error en los resultados. Los resultados obtenidos fueron radicalmente diferentes! el pequeño factor de error se vio amplificado por el carácter retroalimentado del experimento. “ Un sistema no lineal” Teoría del caos - orígenes

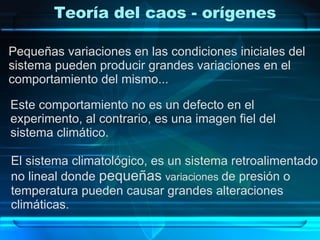

33. Pequeñas variaciones en las condiciones iniciales del sistema pueden producir grandes variaciones en el comportamiento del mismo... Este comportamiento no es un defecto en el experimento, al contrario, es una imagen fiel del sistema climático. El sistema climatológico, es un sistema retroalimentado no lineal donde pequeñas variaciones de presión o temperatura pueden causar grandes alteraciones climáticas. Teoría del caos - orígenes

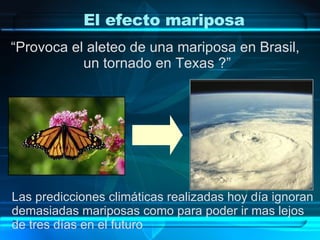

34. El efecto mariposa “ Provoca el aleteo de una mariposa en Brasil, un tornado en Texas ?” Las predicciones climáticas realizadas hoy día ignoran demasiadas mariposas como para poder ir mas lejos de tres días en el futuro

35. Un fractal es un objeto geométrico cuya estructura básica se repite en diferentes escalas, posee dimensión fraccionaria y extensión infinita FRACTALES

36. Fractales - origenes En la década de los 70, Benoit Mandelbrot expone su teoría de fractales basándose en la siguiente pregunta : Cuánto mide la costa del Reino Unido? INFINITO !!!

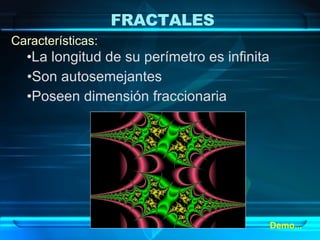

37. La longitud de su perímetro es infinita Características: Son autosemejantes Poseen dimensión fraccionaria Demo... FRACTALES

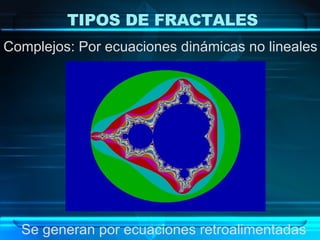

38. Complejos: Por ecuaciones dinámicas no lineales Se generan por ecuaciones retroalimentadas TIPOS DE FRACTALES

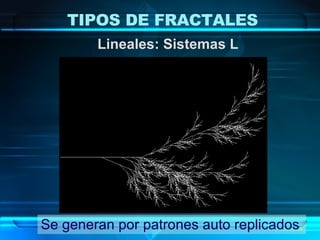

39. Lineales: Sistemas L Se generan por patrones auto replicados . TIPOS DE FRACTALES

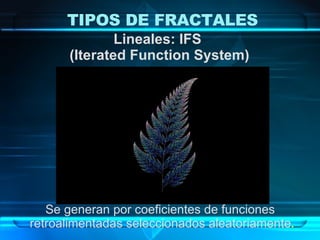

40. Lineales: IFS (Iterated Function System) Se generan por coeficientes de funciones retroalimentadas seleccionados aleatoriamente . TIPOS DE FRACTALES

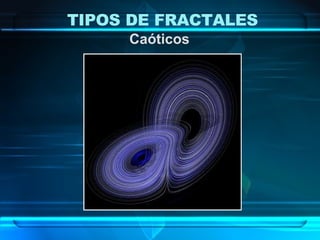

41. Caóticos TIPOS DE FRACTALES

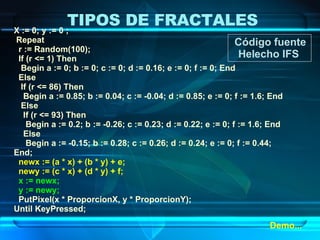

42. Código fuente Helecho IFS X := 0; y := 0 ; Repeat r := Random(100); If (r <= 1) Then Begin a := 0; b := 0; c := 0; d := 0.16; e := 0; f := 0; End Else If (r <= 86) Then Begin a := 0.85; b := 0.04; c := -0.04; d := 0.85; e := 0; f := 1.6; End Else If (r <= 93) Then Begin a := 0.2; b := -0.26; c := 0.23; d := 0.22; e := 0; f := 1.6; End Else Begin a := -0.15; b := 0.28; c := 0.26; d := 0.24; e := 0; f := 0.44; End; newx := (a * x) + (b * y) + e; newy := (c * x) + (d * y) + f; x := newx; y := newy; PutPixel(x * ProporcionX, y * ProporcionY); Until KeyPressed; Demo... TIPOS DE FRACTALES

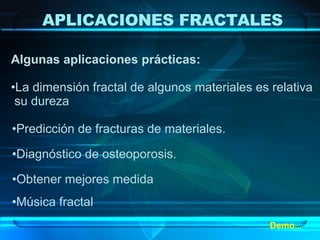

60. Algunas aplicaciones prácticas: La dimensión fractal de algunos materiales es relativa su dureza Predicción de fracturas de materiales. Diagnóstico de osteoporosis. Obtener mejores medida Música fractal Demo... APLICACIONES FRACTALES

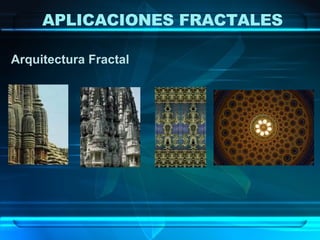

61. Arquitectura Fractal APLICACIONES FRACTALES

62. APLICACIONES FRACTALES Imagen de un Pulmón humano con características fractales

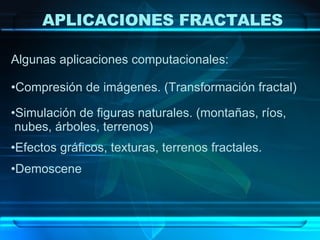

63. Algunas aplicaciones computacionales: Compresión de imágenes. (Transformación fractal) Simulación de figuras naturales. (montañas, ríos, nubes, árboles, terrenos) Efectos gráficos, texturas, terrenos fractales. Demoscene APLICACIONES FRACTALES

64. Benoit Mandelbrot Thank you Doctor Benoit Mandelbrot

65. Muchas pero muchas Gracias Fractales y teoría del Caos Jimmy Campo [email_address] www.renacersantaclara.org/academico
