El documento describe el protocolo FTP, incluyendo su historia, modelo, comandos principales y diagramas de estados. FTP surgió para permitir la transferencia eficiente y confiable de archivos entre hosts a través de redes. Utiliza TCP para la conexión de control en el puerto 21 y transferencia de datos en el puerto 20. Incluye comandos como RETR, STOR, LIST y PWD.

1. FTP
Presentado por:
Juan Camilo Sacanamboy
Gerardo Andrés Suárez
Héctor Alexis Narváez

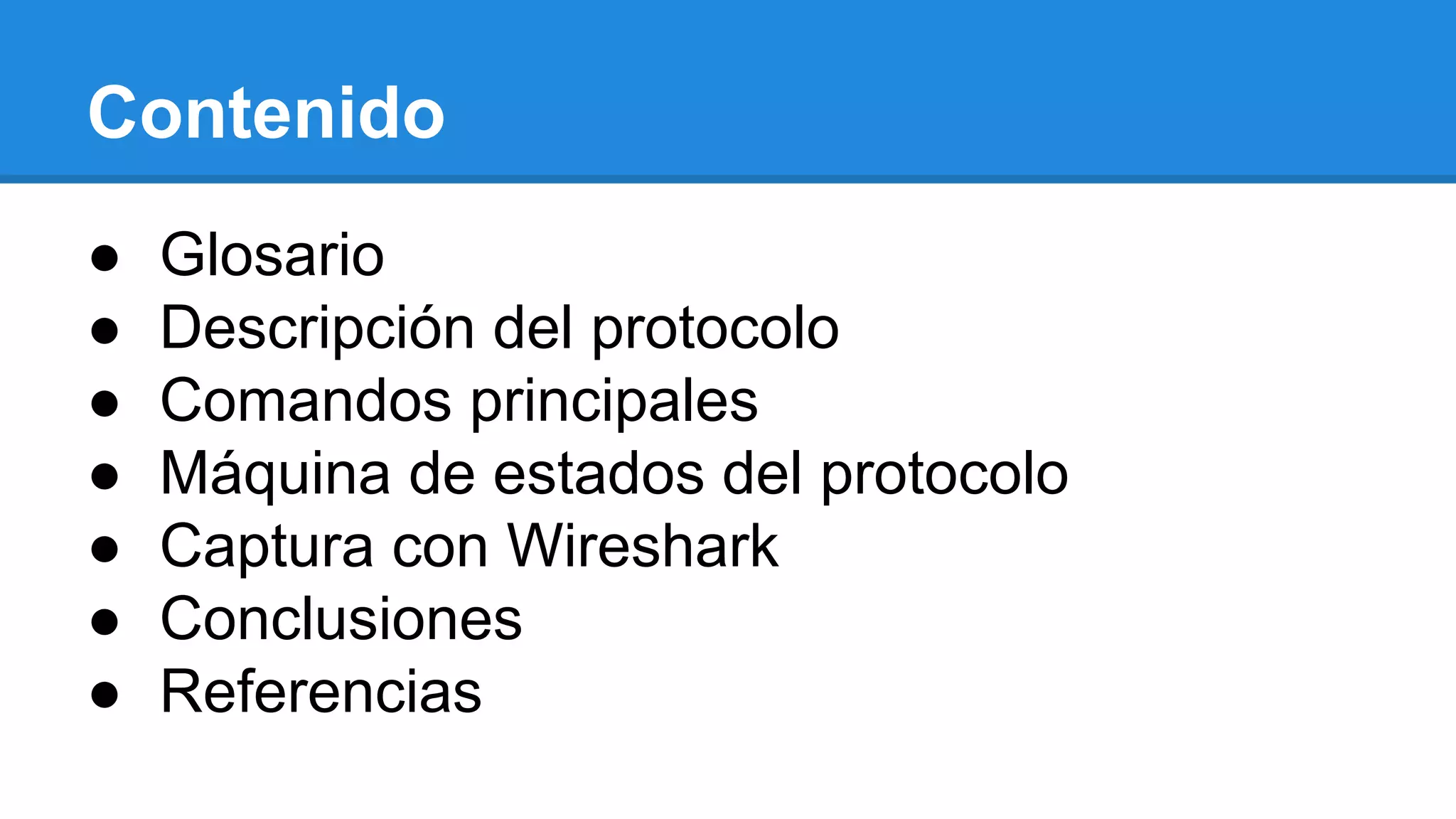

2. Contenido
● Glosario
● Descripción del protocolo
● Comandos principales
● Máquina de estados del protocolo
● Captura con Wireshark
● Conclusiones
● Referencias

3. Glosario

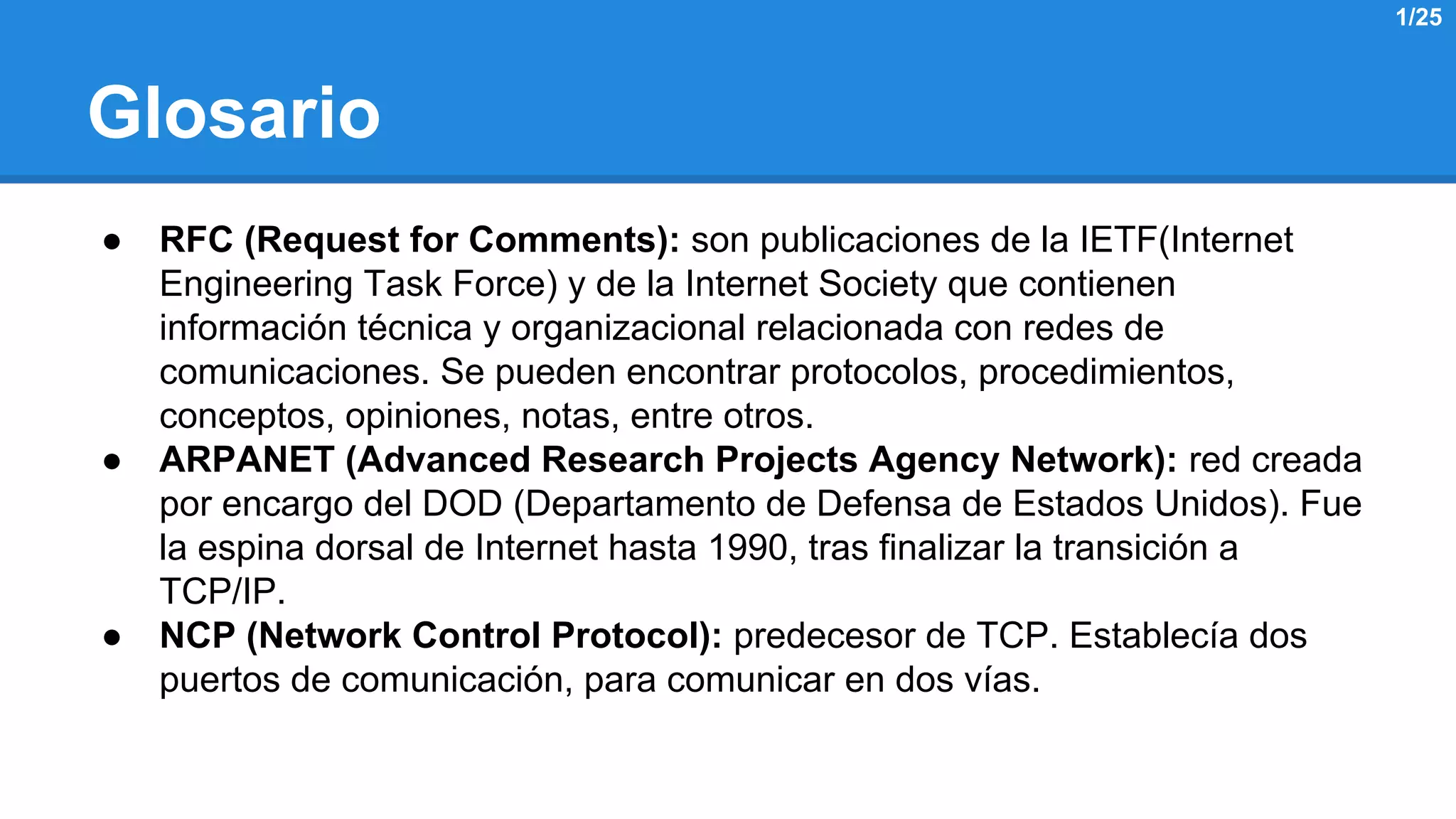

4. Glosario
● RFC (Request for Comments): son publicaciones de la IETF(Internet
Engineering Task Force) y de la Internet Society que contienen
información técnica y organizacional relacionada con redes de
comunicaciones. Se pueden encontrar protocolos, procedimientos,
conceptos, opiniones, notas, entre otros.
● ARPANET (Advanced Research Projects Agency Network): red creada
por encargo del DOD (Departamento de Defensa de Estados Unidos). Fue
la espina dorsal de Internet hasta 1990, tras finalizar la transición a
TCP/IP.
● NCP (Network Control Protocol): predecesor de TCP. Establecía dos
puertos de comunicación, para comunicar en dos vías.
1/25

5. Descripción del protocolo

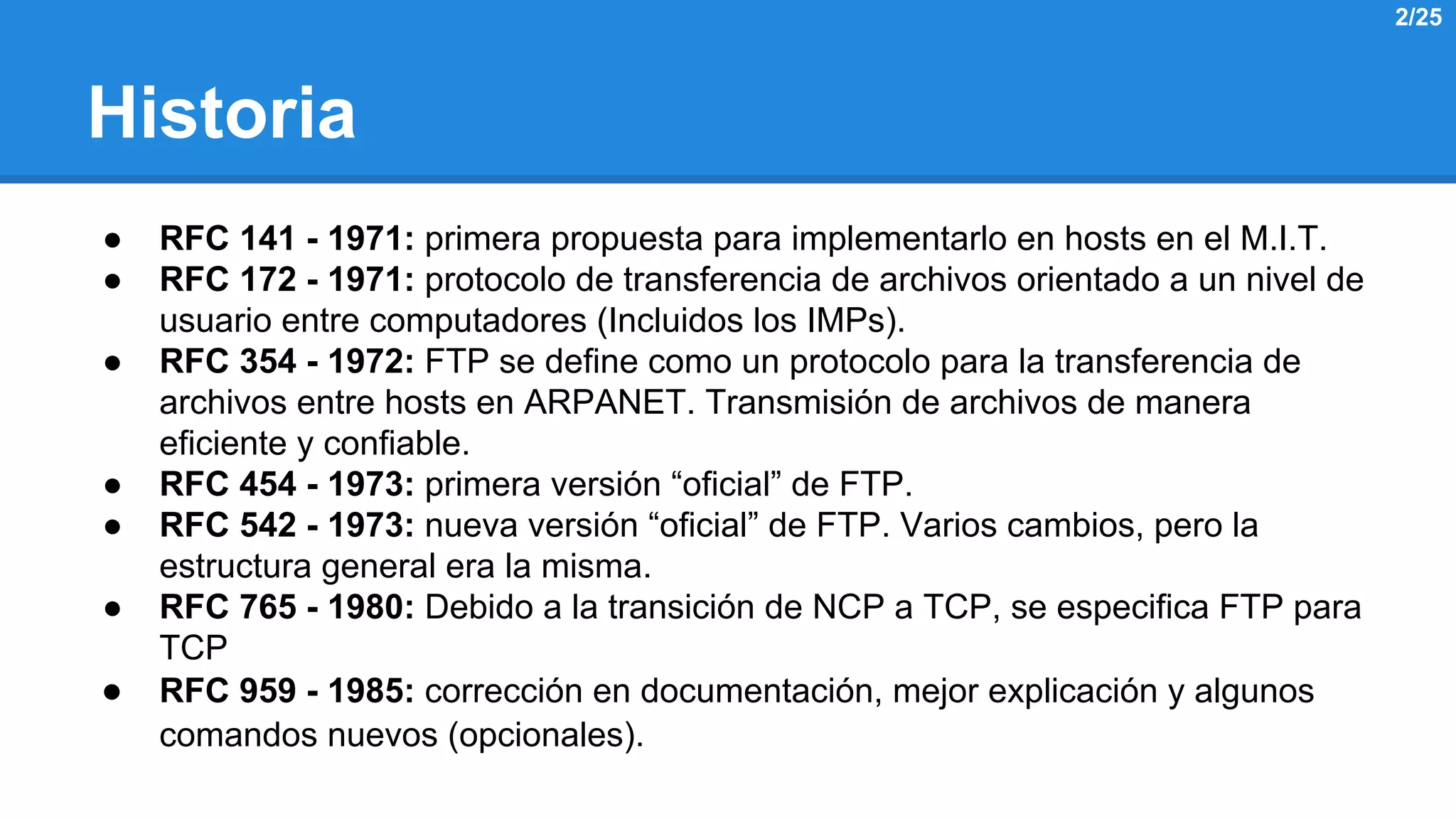

6. Historia
● RFC 141 - 1971: primera propuesta para implementarlo en hosts en el M.I.T.
● RFC 172 - 1971: protocolo de transferencia de archivos orientado a un nivel de
usuario entre computadores (Incluidos los IMPs).
● RFC 354 - 1972: FTP se define como un protocolo para la transferencia de
archivos entre hosts en ARPANET. Transmisión de archivos de manera
eficiente y confiable.
● RFC 454 - 1973: primera versión “oficial” de FTP.
● RFC 542 - 1973: nueva versión “oficial” de FTP. Varios cambios, pero la
estructura general era la misma.
● RFC 765 - 1980: Debido a la transición de NCP a TCP, se especifica FTP para
TCP
● RFC 959 - 1985: corrección en documentación, mejor explicación y algunos
comandos nuevos (opcionales).
2/25

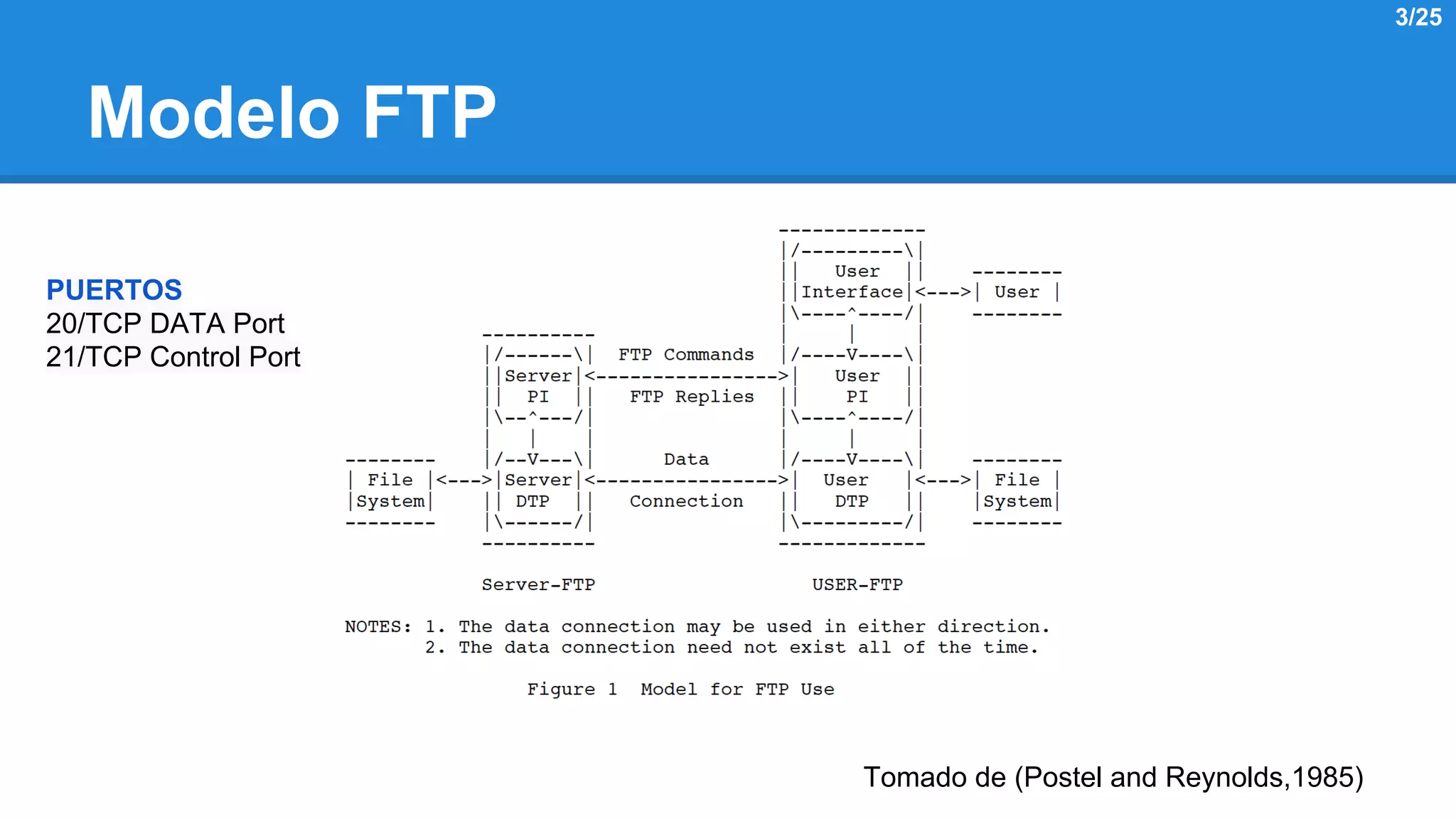

7. Modelo FTP
3/25
Tomado de (Postel and Reynolds,1985)
PUERTOS
20/TCP DATA Port
21/TCP Control Port

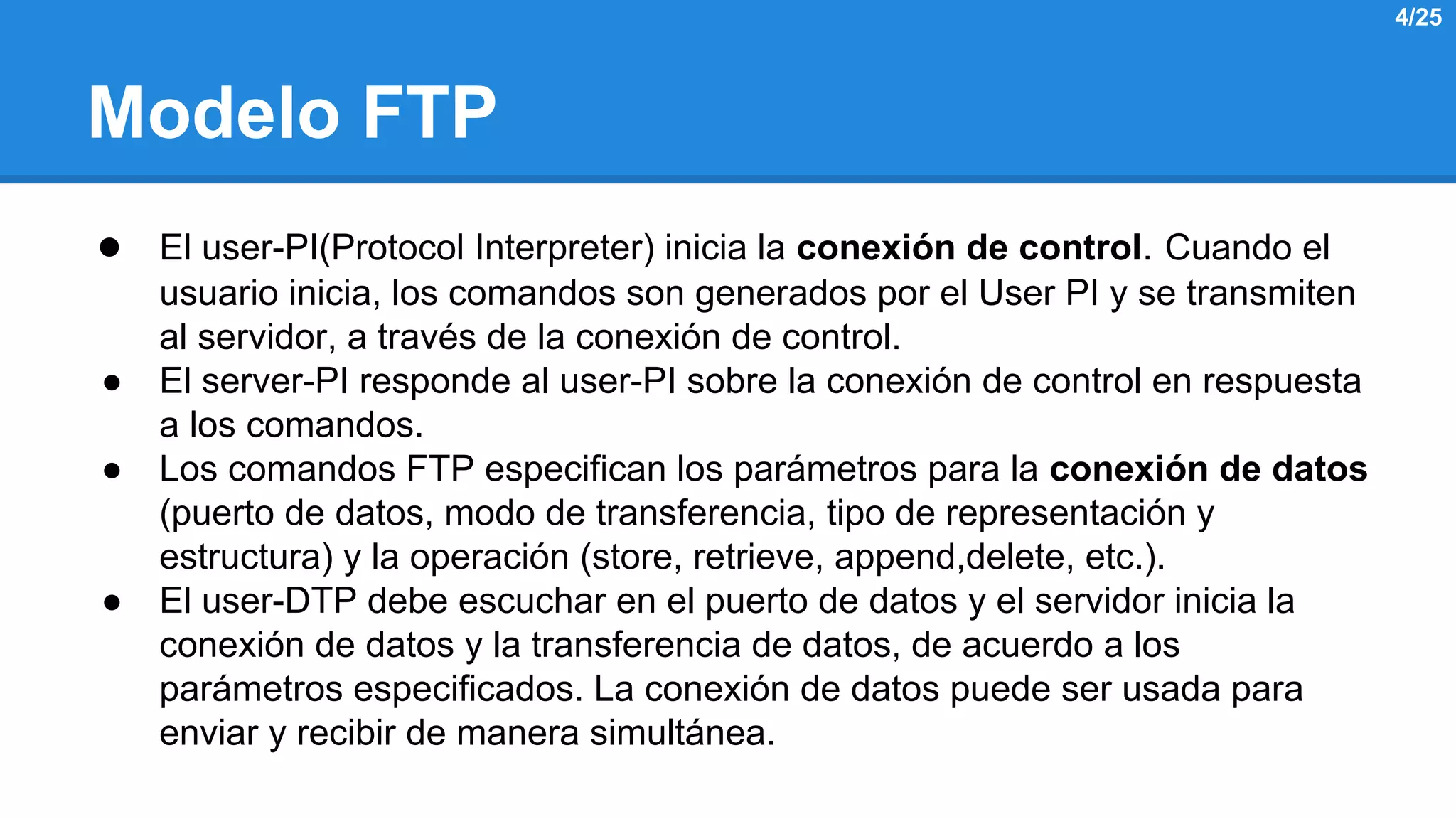

8. Modelo FTP
● El user-PI(Protocol Interpreter) inicia la conexión de control. Cuando el
usuario inicia, los comandos son generados por el User PI y se transmiten
al servidor, a través de la conexión de control.
● El server-PI responde al user-PI sobre la conexión de control en respuesta
a los comandos.
● Los comandos FTP especifican los parámetros para la conexión de datos
(puerto de datos, modo de transferencia, tipo de representación y
estructura) y la operación (store, retrieve, append,delete, etc.).
● El user-DTP debe escuchar en el puerto de datos y el servidor inicia la
conexión de datos y la transferencia de datos, de acuerdo a los
parámetros especificados. La conexión de datos puede ser usada para
enviar y recibir de manera simultánea.
4/25

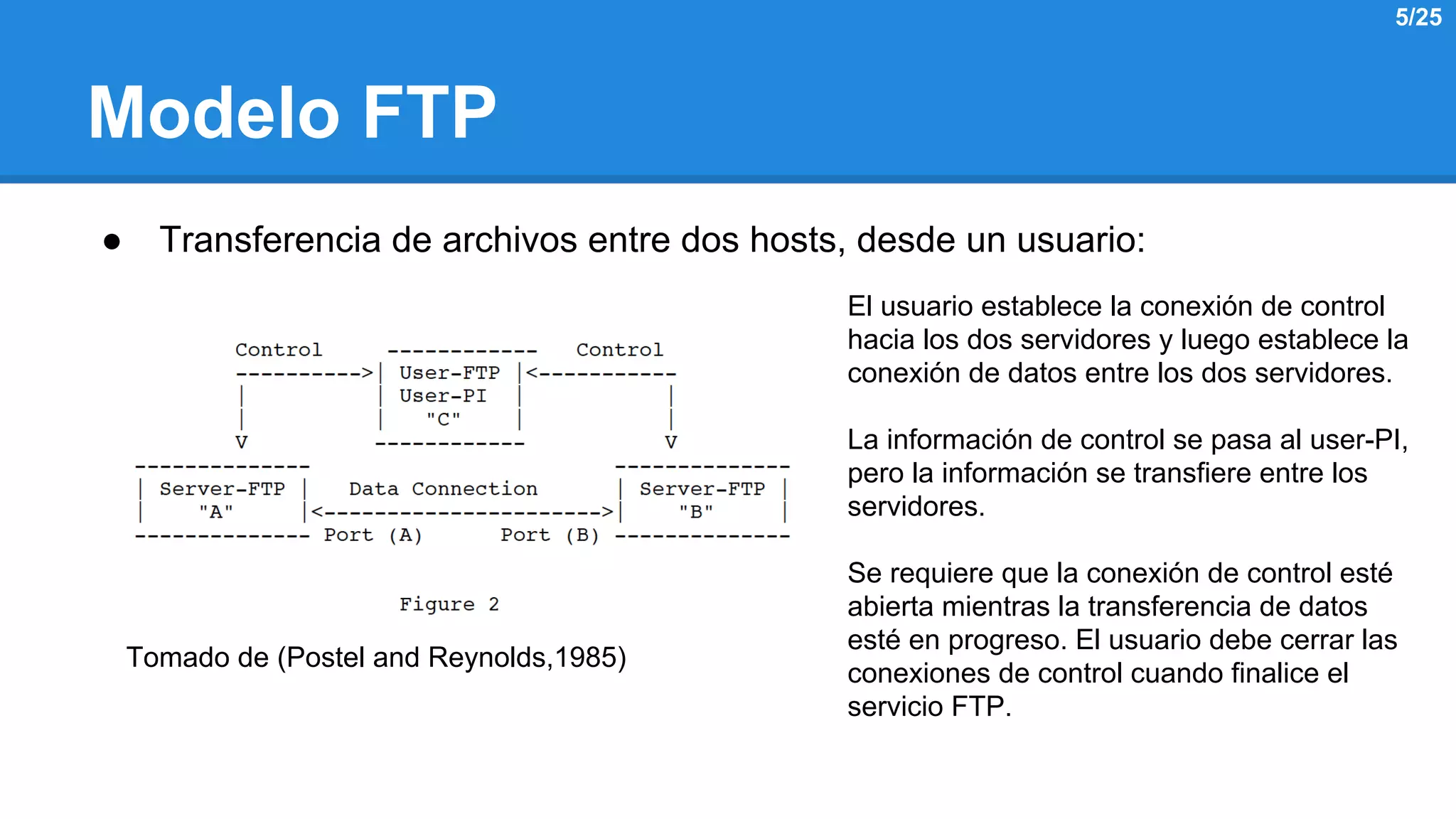

9. Modelo FTP
● Transferencia de archivos entre dos hosts, desde un usuario:
El usuario establece la conexión de control
hacia los dos servidores y luego establece la
conexión de datos entre los dos servidores.
La información de control se pasa al user-PI,
pero la información se transfiere entre los
servidores.
Se requiere que la conexión de control esté
abierta mientras la transferencia de datos
esté en progreso. El usuario debe cerrar las
conexiones de control cuando finalice el
servicio FTP.
Tomado de (Postel and Reynolds,1985)
5/25

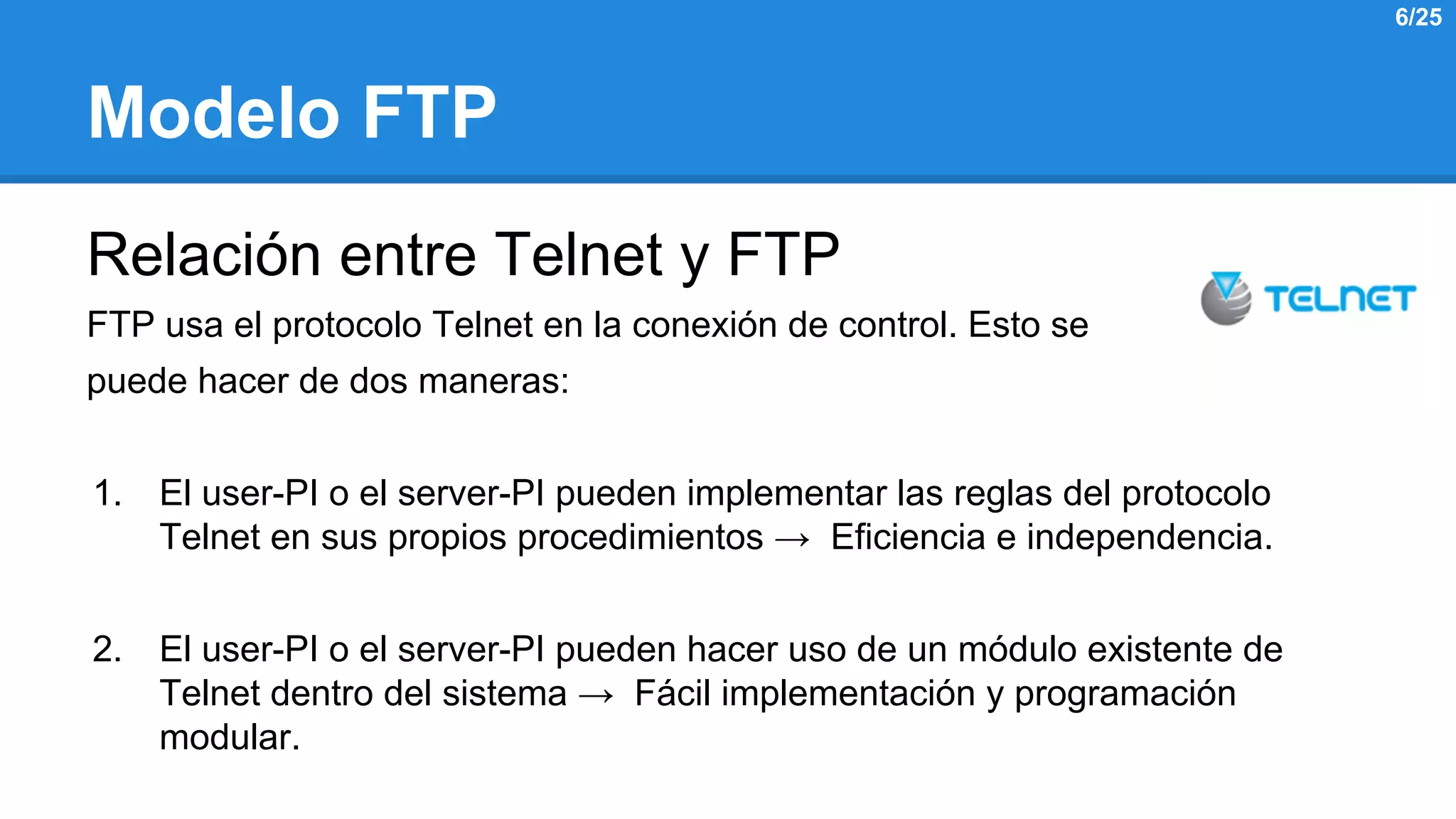

10. Modelo FTP
Relación entre Telnet y FTP
FTP usa el protocolo Telnet en la conexión de control. Esto se
puede hacer de dos maneras:
1. El user-PI o el server-PI pueden implementar las reglas del protocolo
Telnet en sus propios procedimientos → Eficiencia e independencia.
2. El user-PI o el server-PI pueden hacer uso de un módulo existente de
Telnet dentro del sistema → Fácil implementación y programación
modular.
6/25

11. Comandos principales

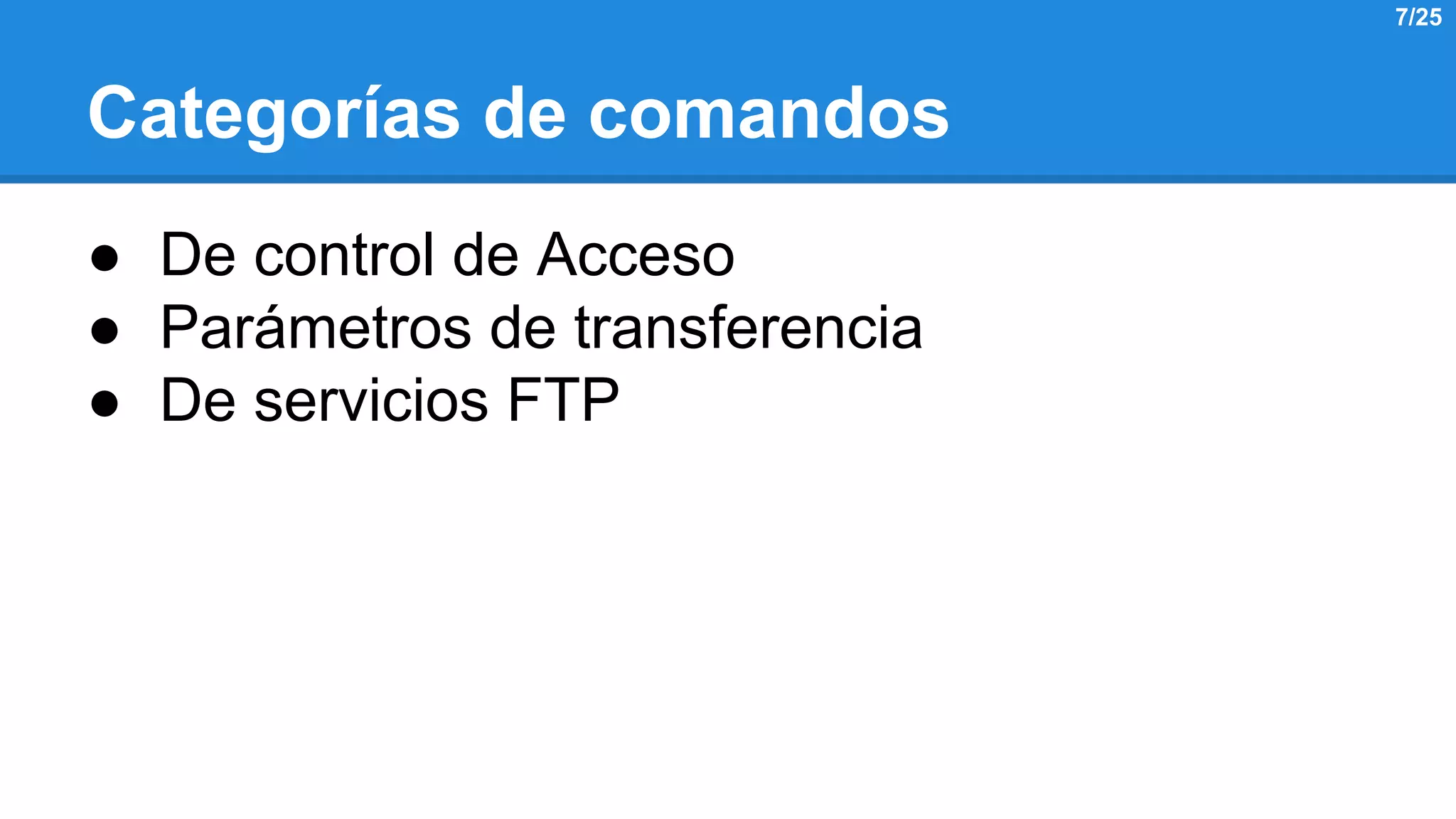

12. Categorías de comandos
● De control de Acceso
● Parámetros de transferencia
● De servicios FTP
7/25

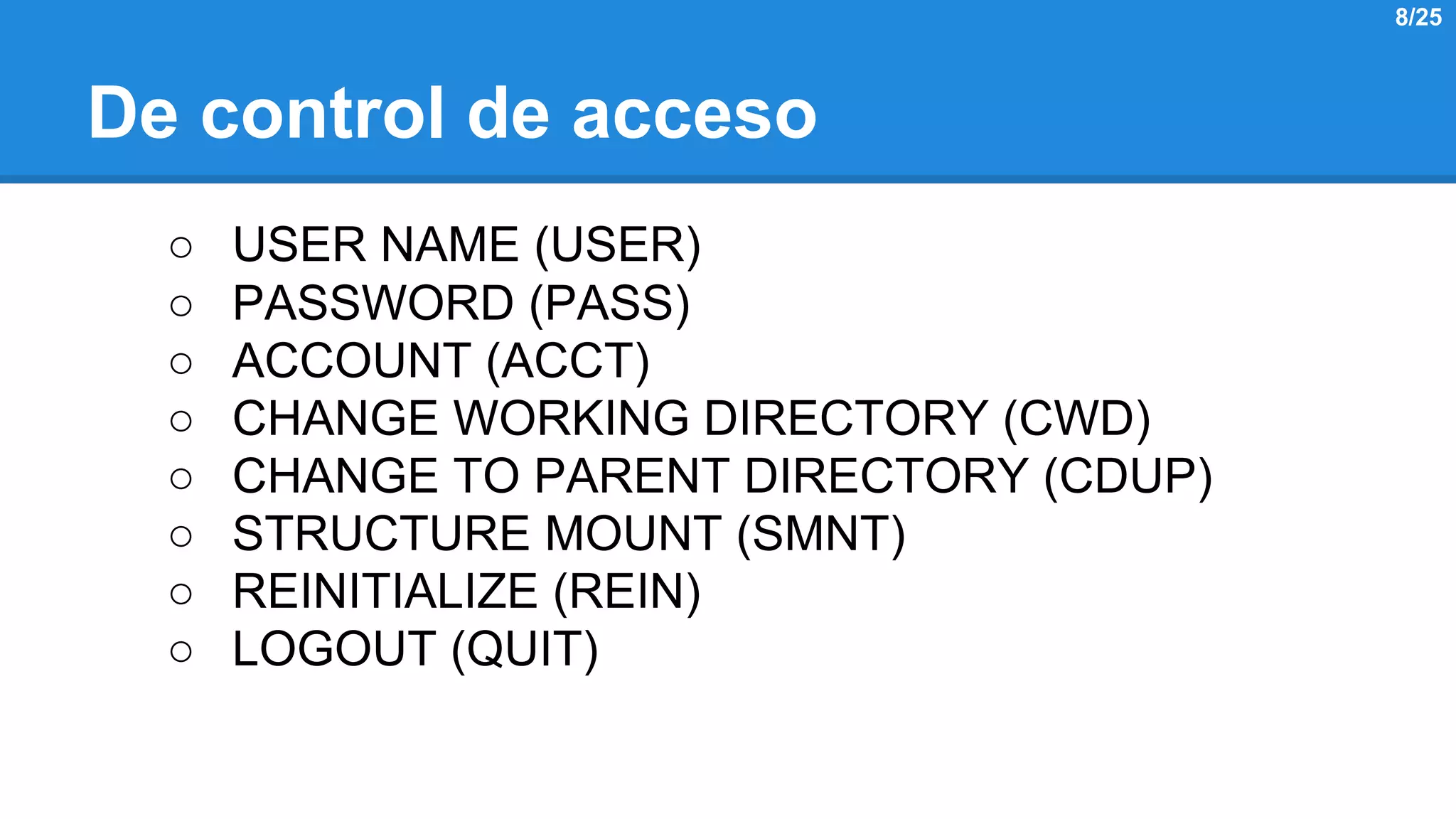

13. De control de acceso
○ USER NAME (USER)
○ PASSWORD (PASS)
○ ACCOUNT (ACCT)
○ CHANGE WORKING DIRECTORY (CWD)
○ CHANGE TO PARENT DIRECTORY (CDUP)
○ STRUCTURE MOUNT (SMNT)
○ REINITIALIZE (REIN)
○ LOGOUT (QUIT)
8/25

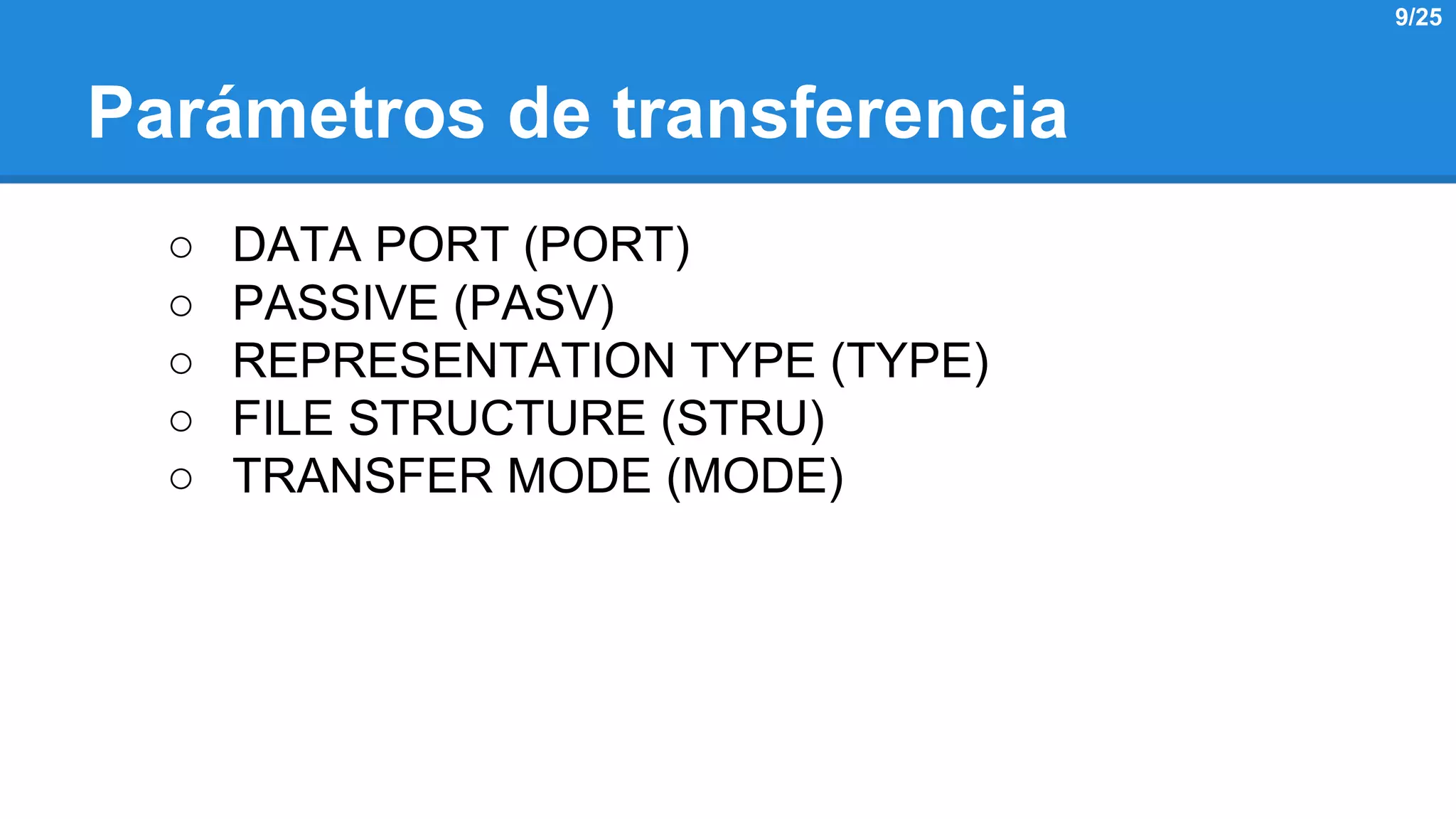

14. Parámetros de transferencia
○ DATA PORT (PORT)
○ PASSIVE (PASV)
○ REPRESENTATION TYPE (TYPE)
○ FILE STRUCTURE (STRU)
○ TRANSFER MODE (MODE)
9/25

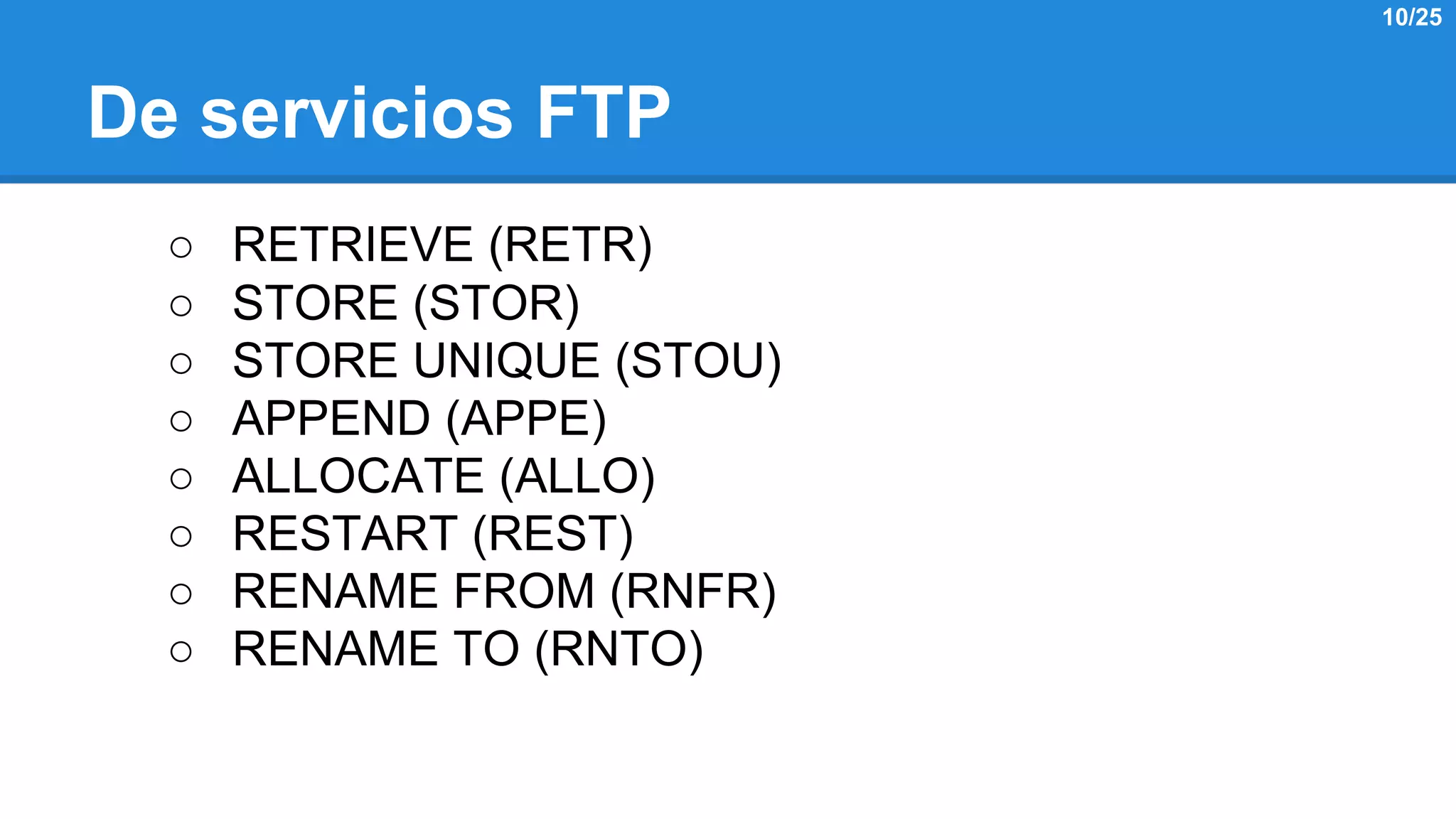

15. De servicios FTP
○ RETRIEVE (RETR)
○ STORE (STOR)
○ STORE UNIQUE (STOU)
○ APPEND (APPE)
○ ALLOCATE (ALLO)
○ RESTART (REST)
○ RENAME FROM (RNFR)
○ RENAME TO (RNTO)
10/25

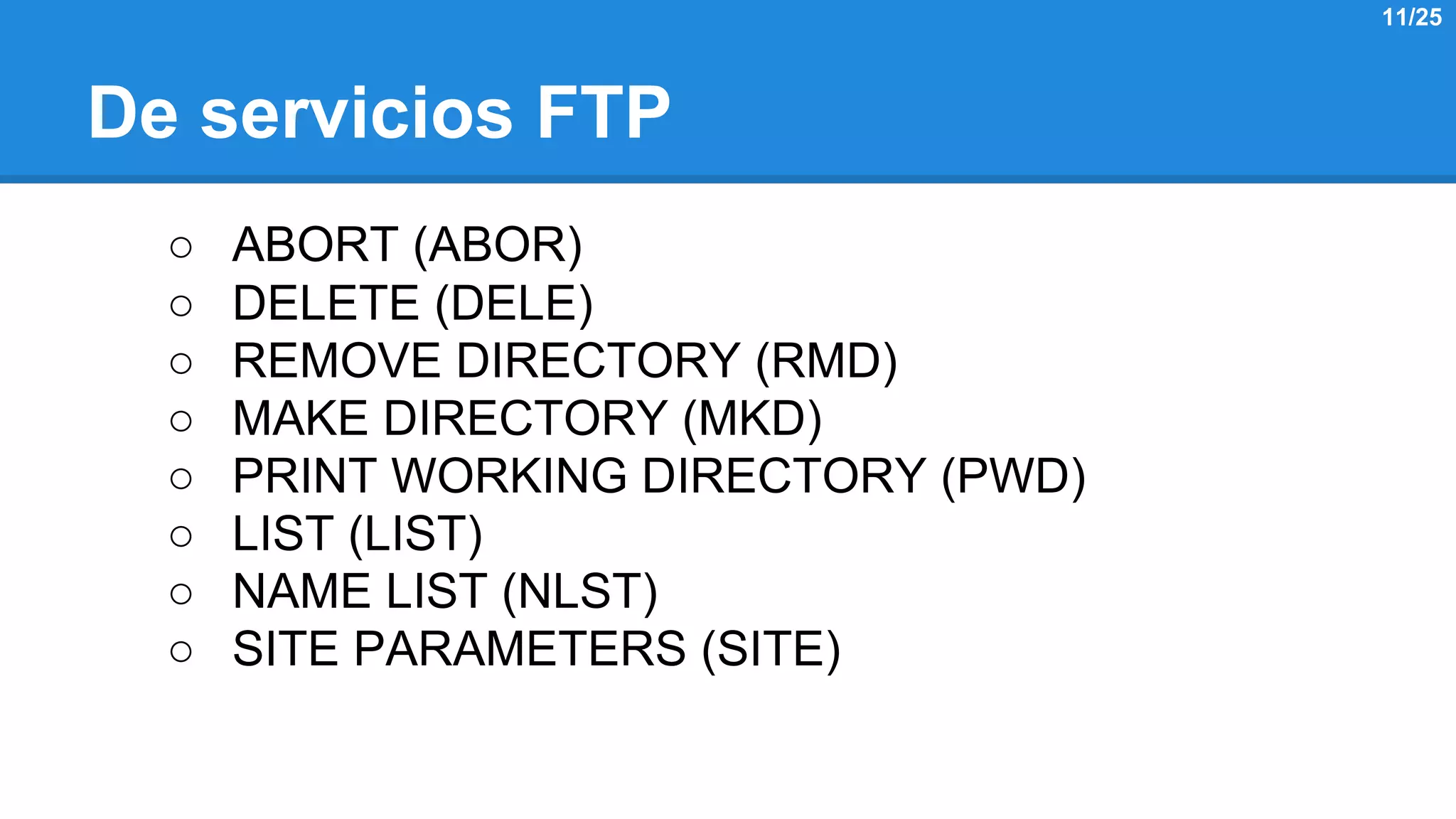

16. De servicios FTP
○ ABORT (ABOR)
○ DELETE (DELE)
○ REMOVE DIRECTORY (RMD)
○ MAKE DIRECTORY (MKD)
○ PRINT WORKING DIRECTORY (PWD)
○ LIST (LIST)
○ NAME LIST (NLST)
○ SITE PARAMETERS (SITE)
11/25

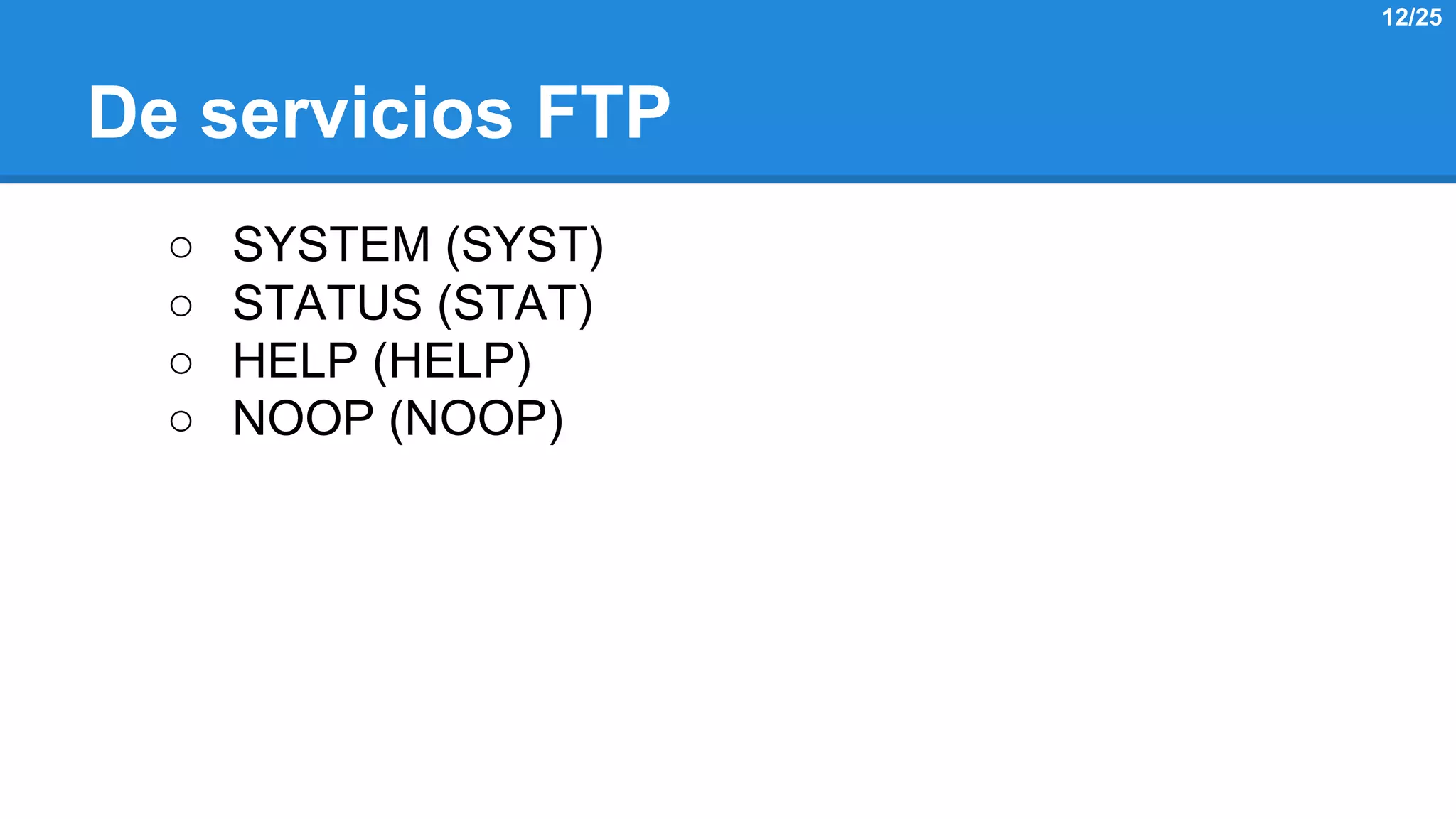

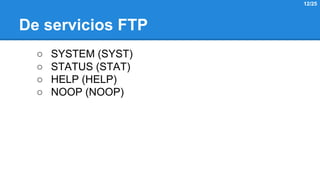

17. De servicios FTP
○ SYSTEM (SYST)
○ STATUS (STAT)
○ HELP (HELP)
○ NOOP (NOOP)
12/25

18. Diagrama de Estados

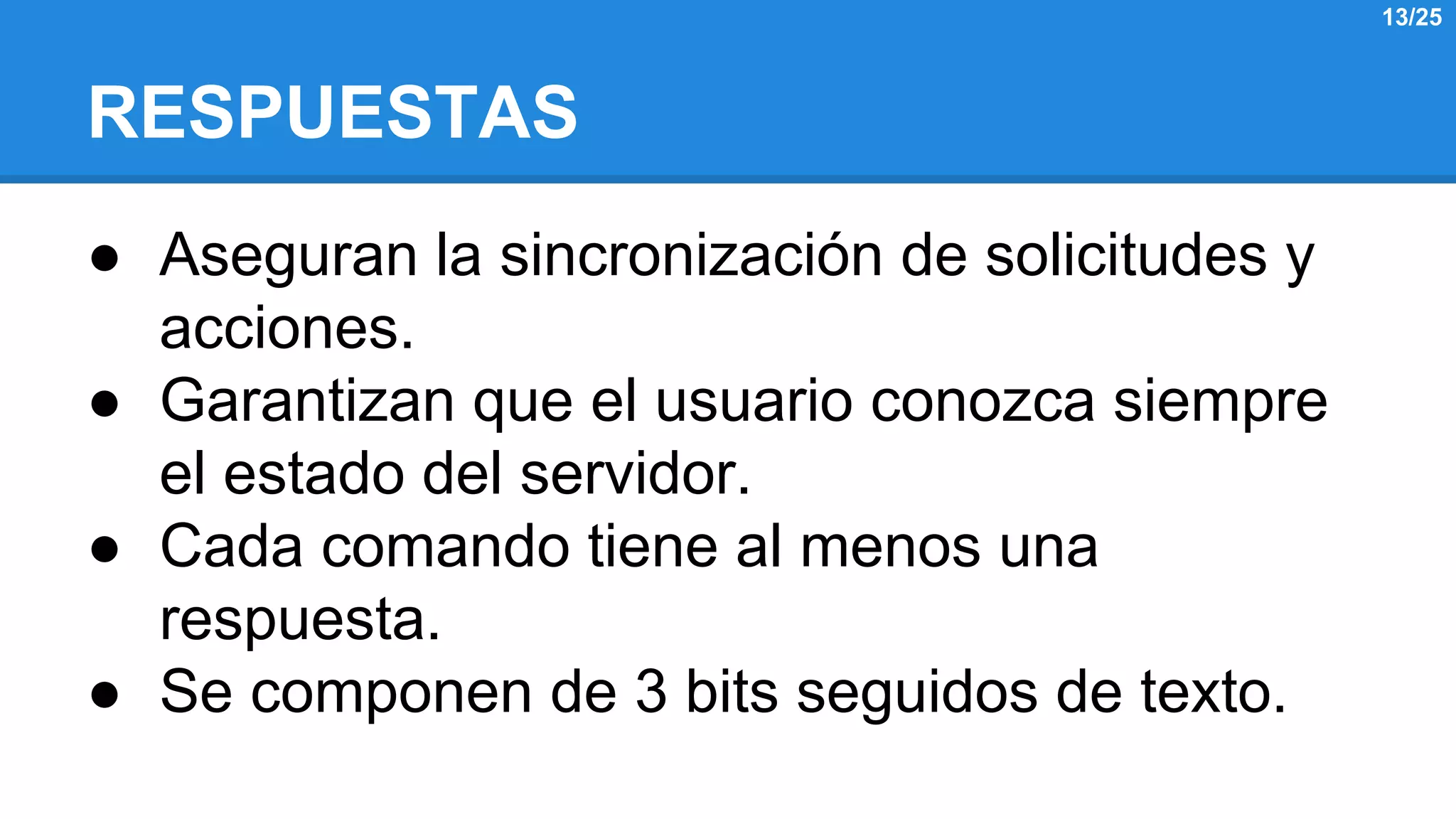

19. RESPUESTAS
● Aseguran la sincronización de solicitudes y
acciones.
● Garantizan que el usuario conozca siempre
el estado del servidor.
● Cada comando tiene al menos una
respuesta.
● Se componen de 3 bits seguidos de texto.
13/25

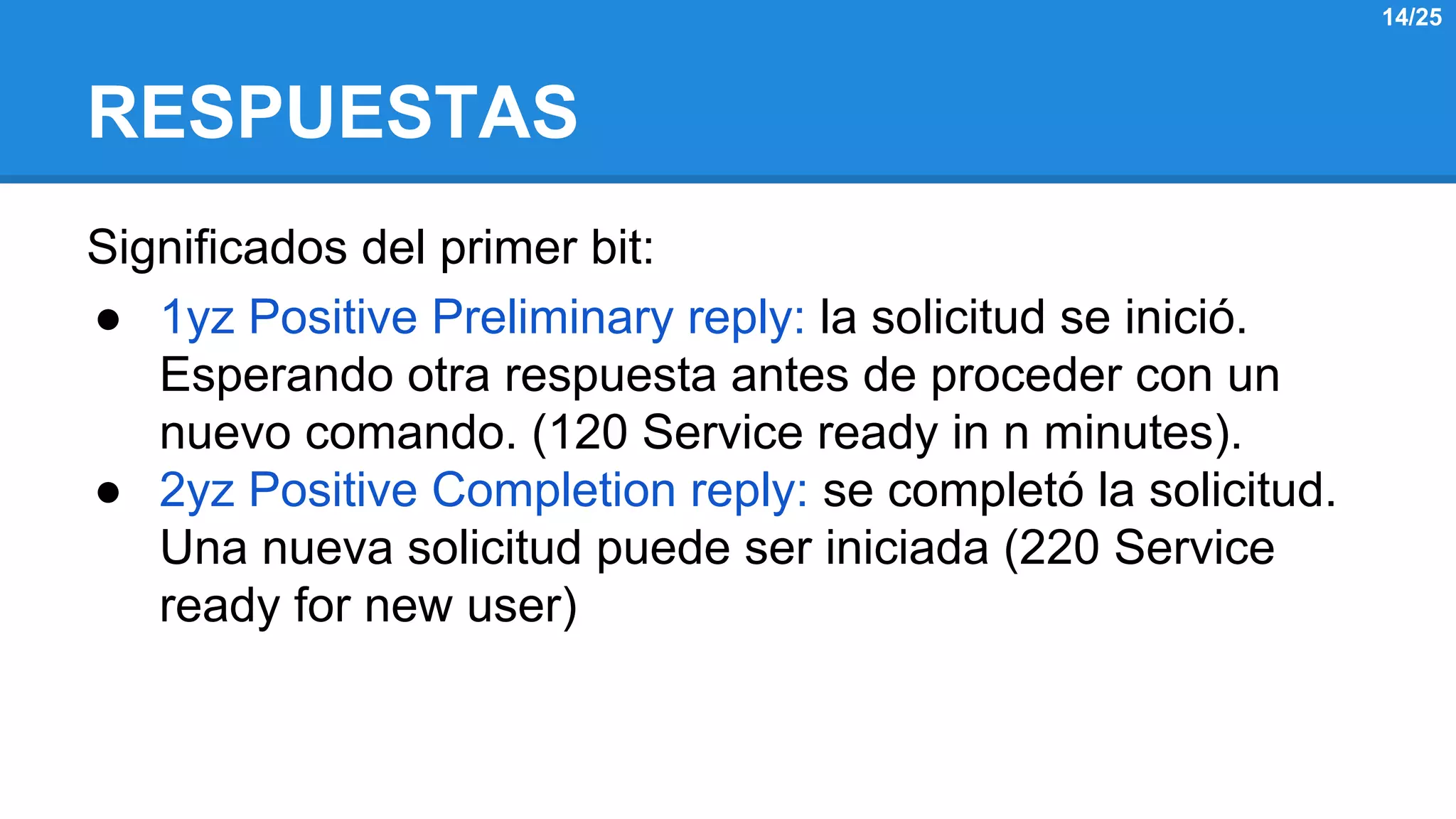

20. RESPUESTAS
Significados del primer bit:
● 1yz Positive Preliminary reply: la solicitud se inició.
Esperando otra respuesta antes de proceder con un
nuevo comando. (120 Service ready in n minutes).
● 2yz Positive Completion reply: se completó la solicitud.
Una nueva solicitud puede ser iniciada (220 Service
ready for new user)
14/25

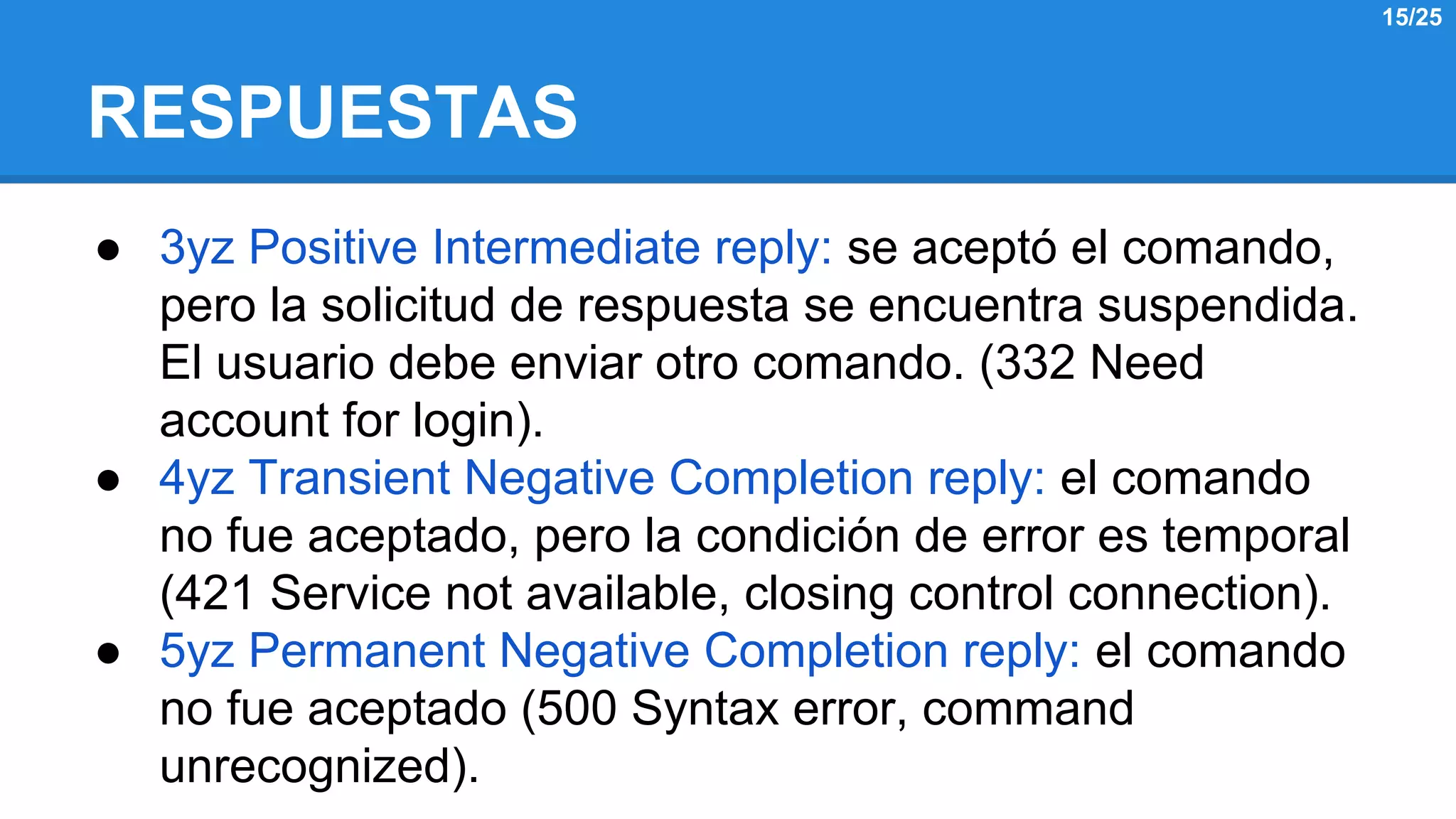

21. RESPUESTAS
● 3yz Positive Intermediate reply: se aceptó el comando,
pero la solicitud de respuesta se encuentra suspendida.
El usuario debe enviar otro comando. (332 Need
account for login).
● 4yz Transient Negative Completion reply: el comando
no fue aceptado, pero la condición de error es temporal
(421 Service not available, closing control connection).
● 5yz Permanent Negative Completion reply: el comando
no fue aceptado (500 Syntax error, command
unrecognized).
15/25

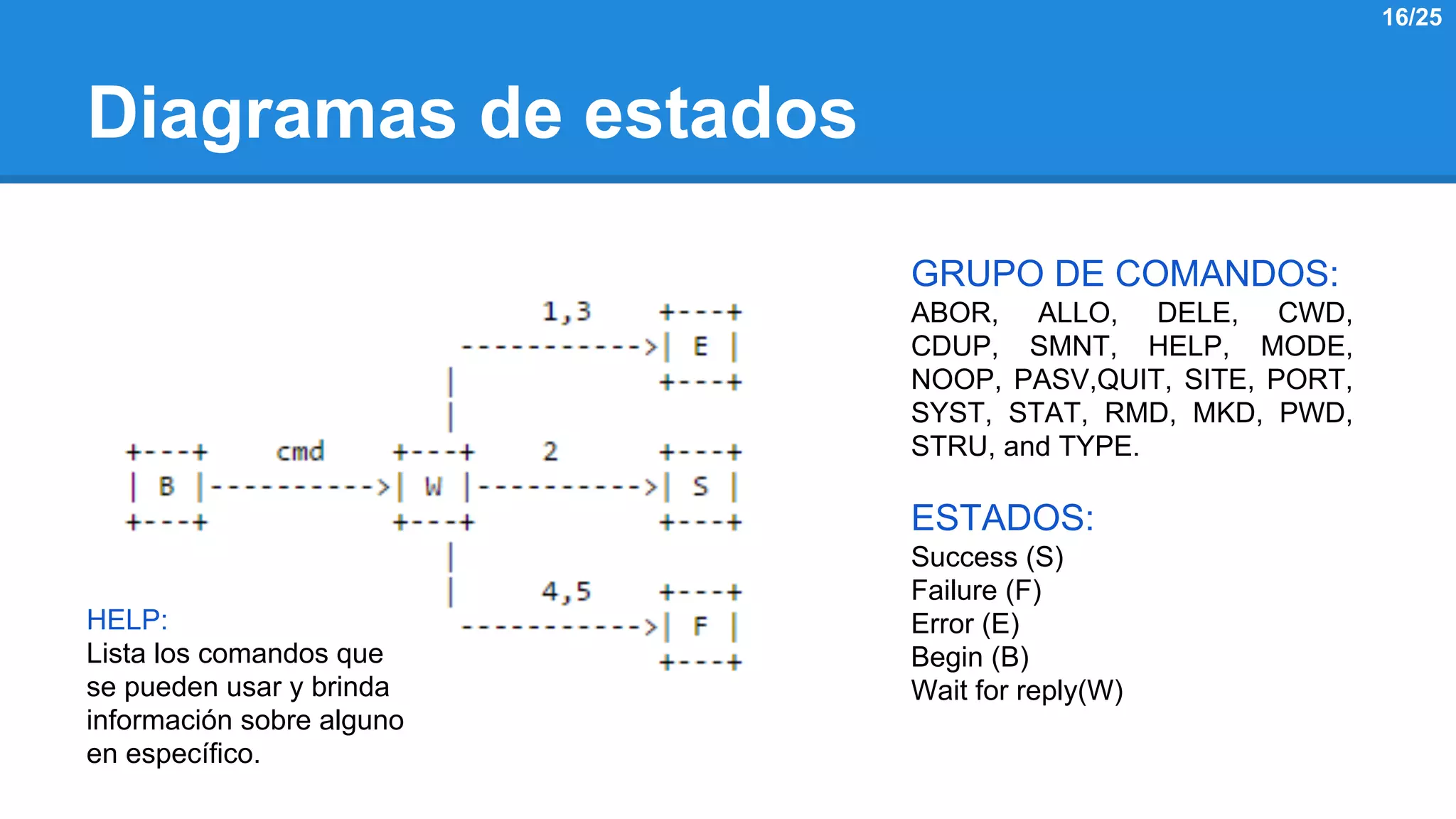

22. Diagramas de estados
GRUPO DE COMANDOS:
ABOR, ALLO, DELE, CWD,
CDUP, SMNT, HELP, MODE,
NOOP, PASV,QUIT, SITE, PORT,
SYST, STAT, RMD, MKD, PWD,
STRU, and TYPE.
ESTADOS:
Success (S)
Failure (F)
Error (E)
Begin (B)
Wait for reply(W)
HELP:
Lista los comandos que
se pueden usar y brinda
información sobre alguno
en específico.
16/25

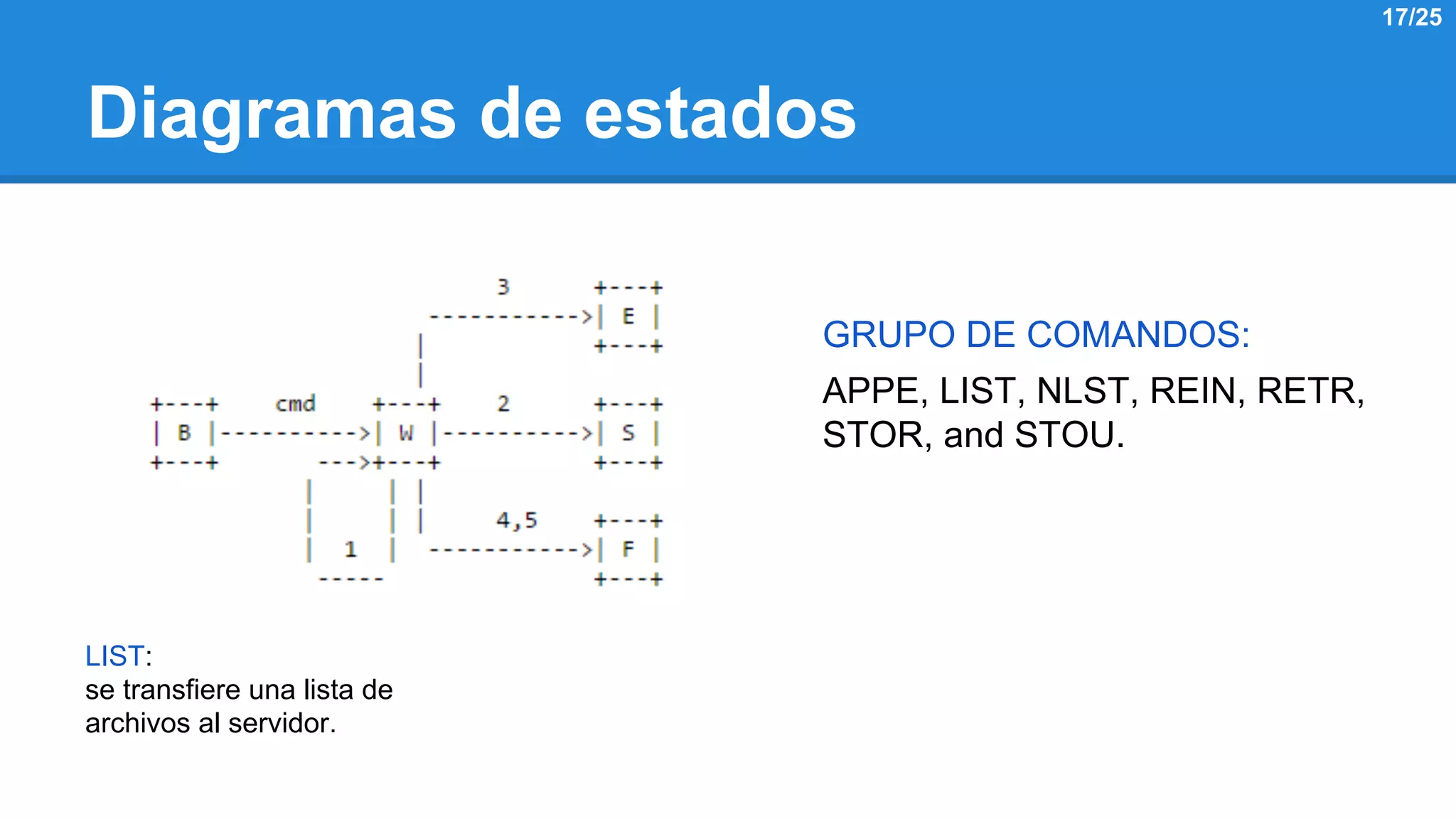

23. Diagramas de estados
GRUPO DE COMANDOS:
APPE, LIST, NLST, REIN, RETR,
STOR, and STOU.
LIST:
se transfiere una lista de
archivos al servidor.
17/25

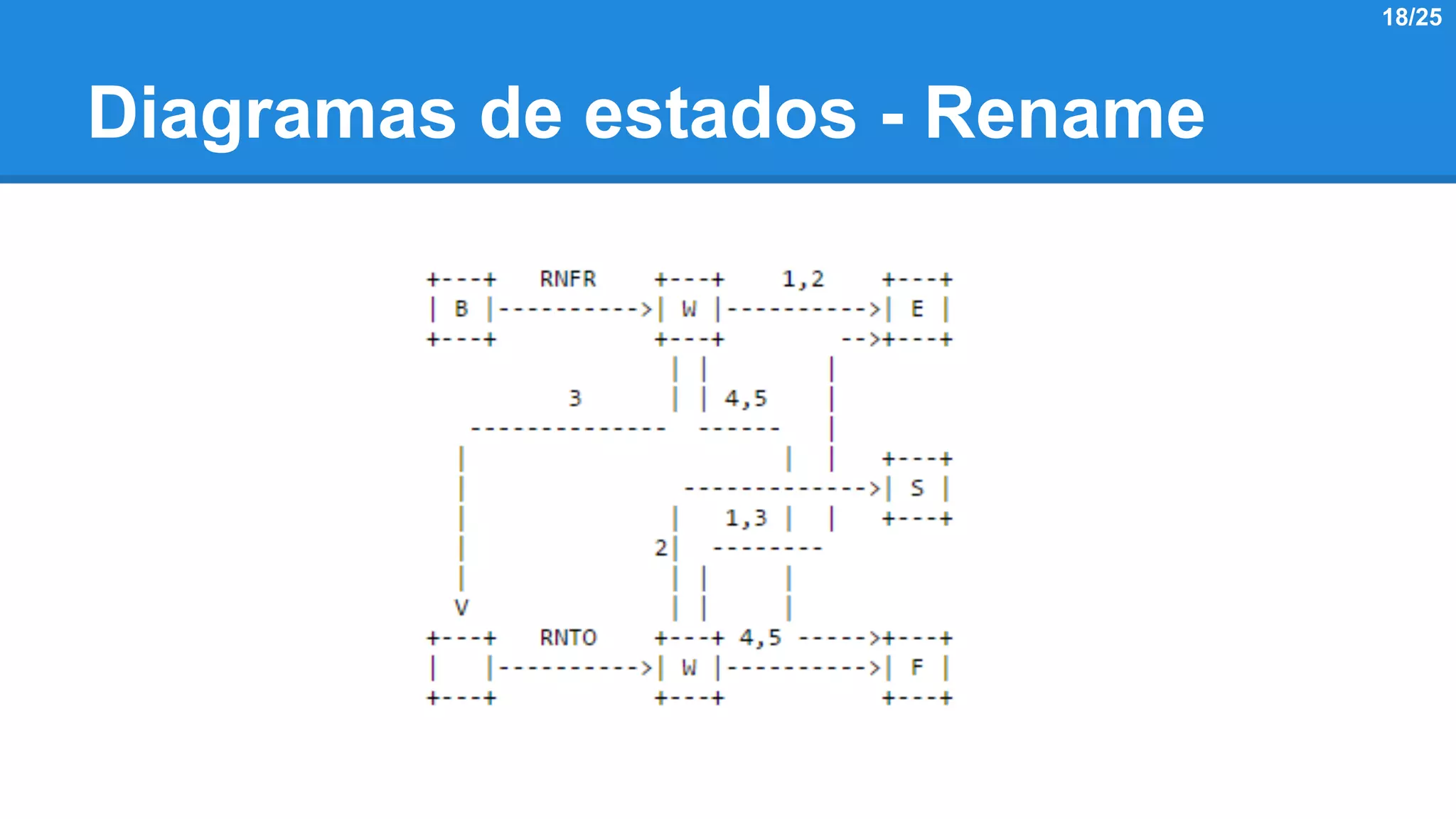

24. Diagramas de estados - Rename
18/25

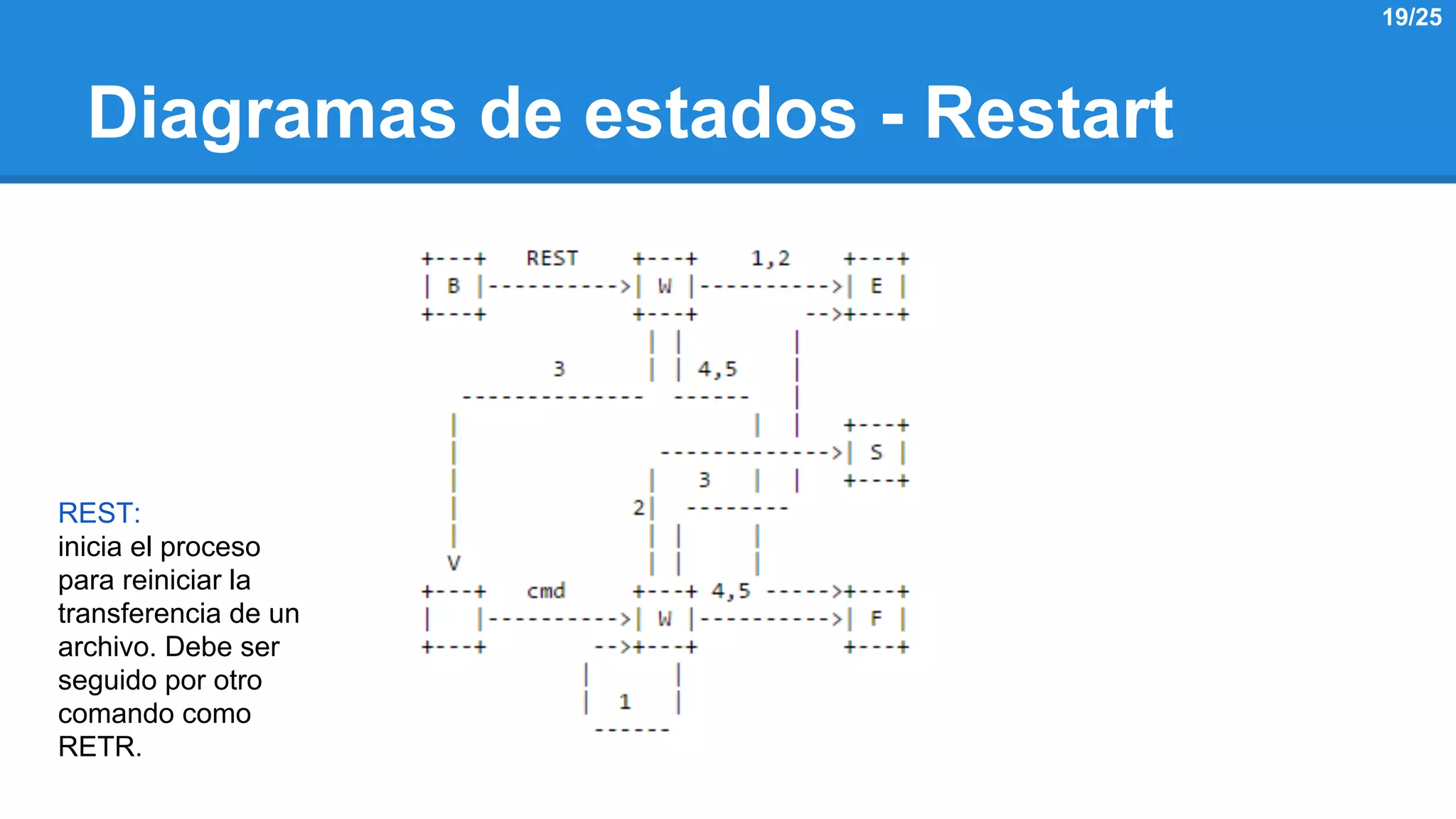

25. Diagramas de estados - Restart
REST:
inicia el proceso
para reiniciar la
transferencia de un
archivo. Debe ser
seguido por otro
comando como
RETR.
19/25

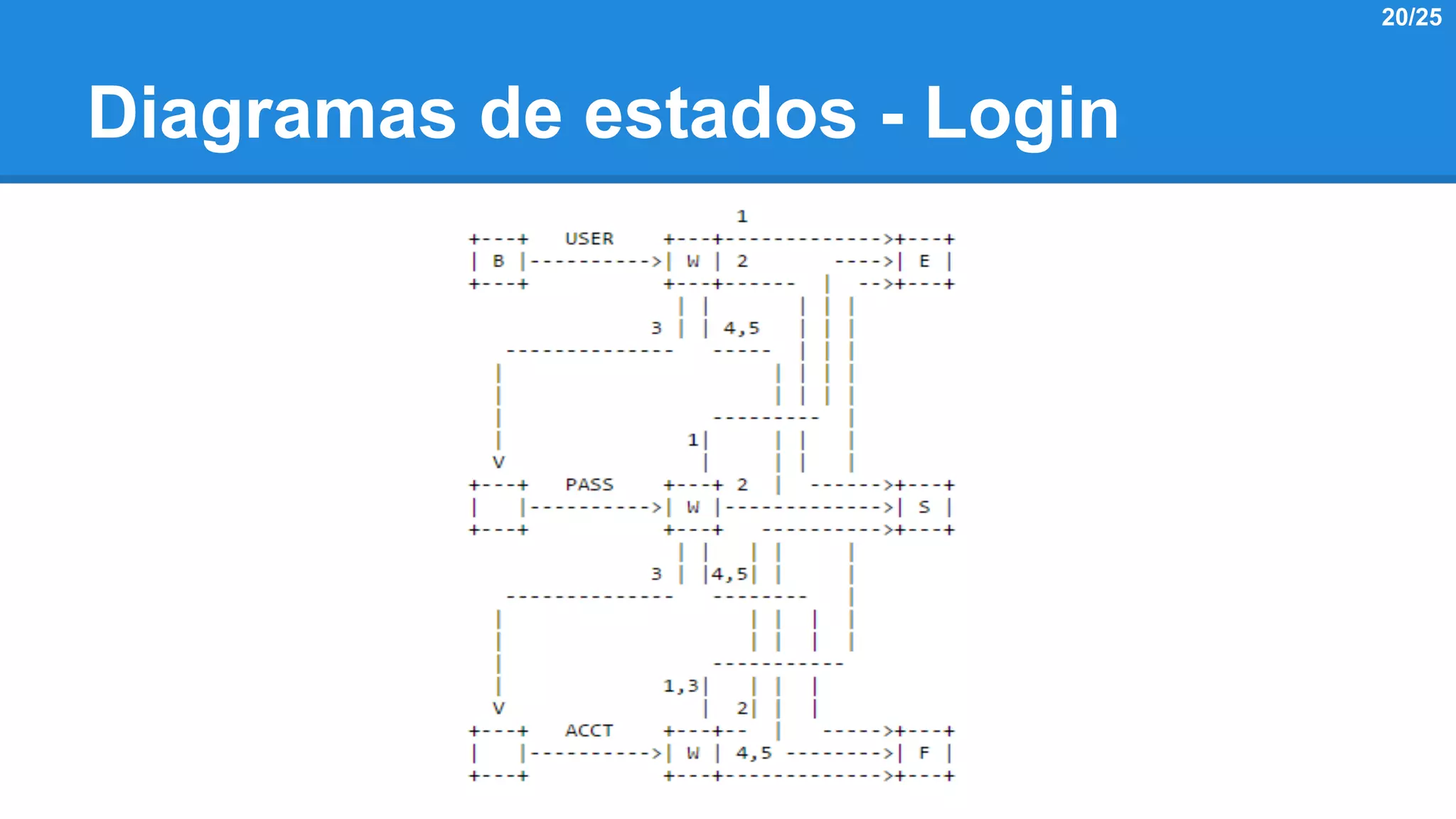

26. Diagramas de estados - Login
20/25

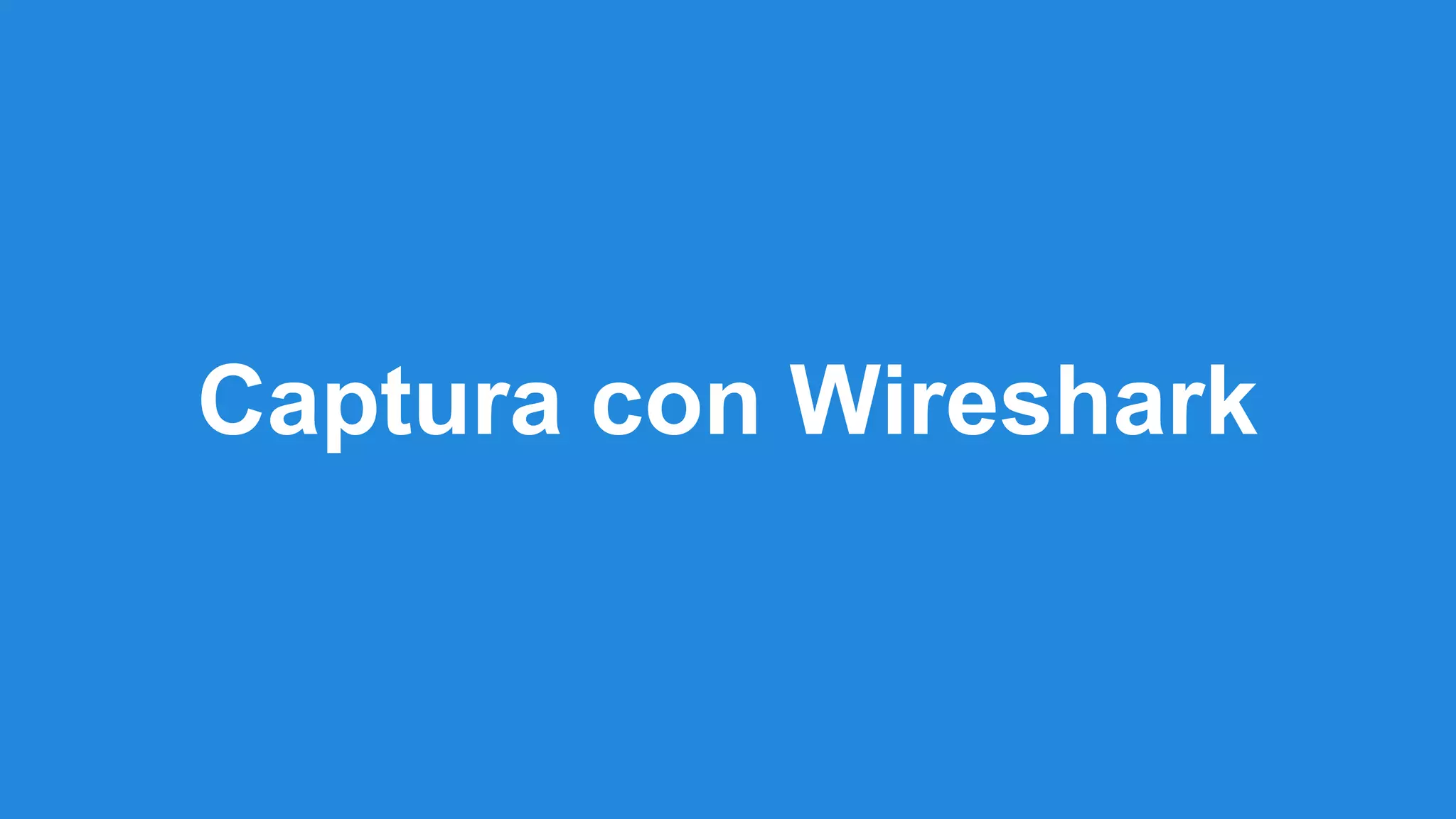

27. Captura con Wireshark

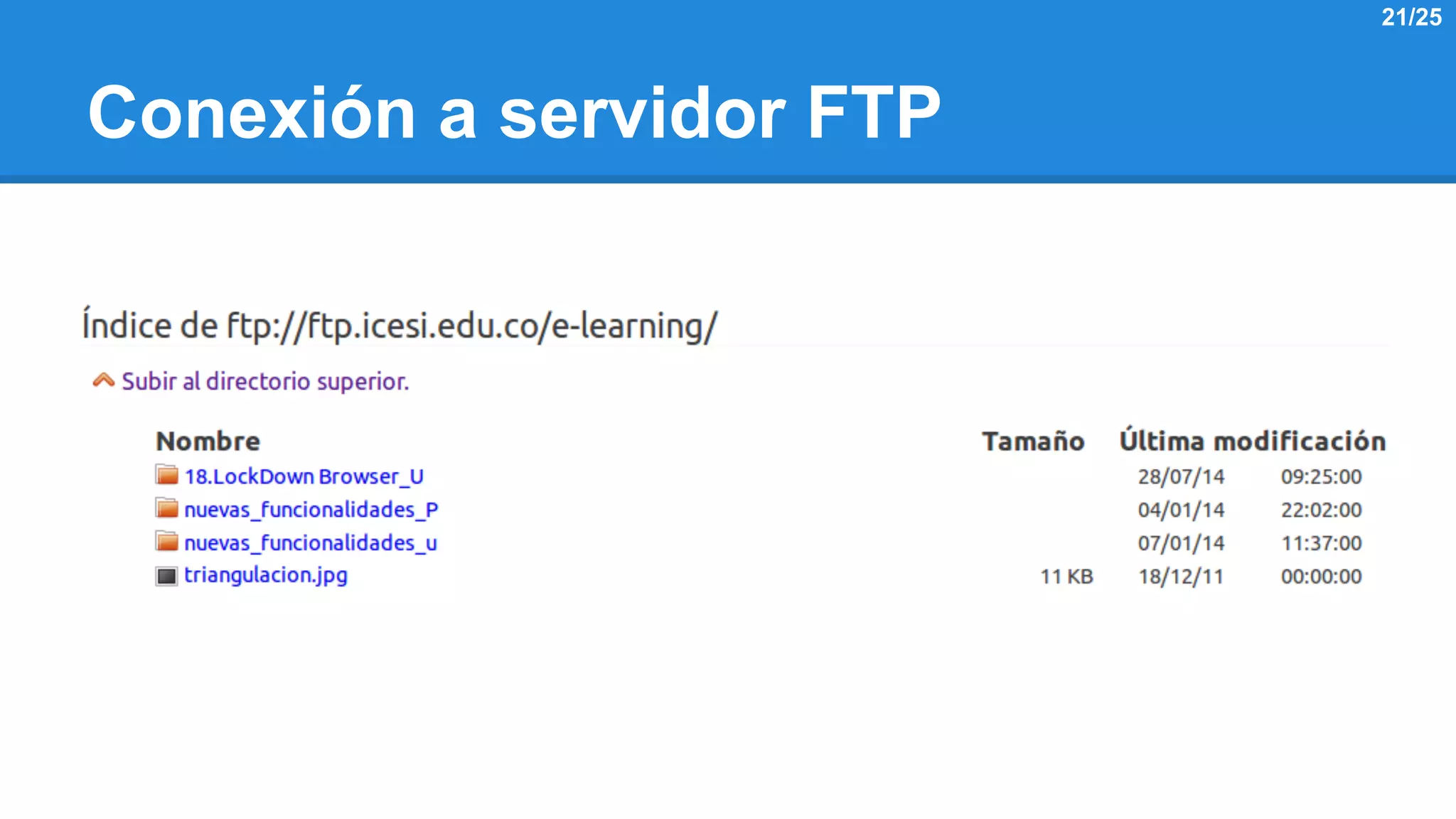

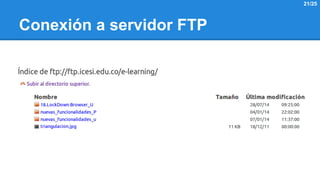

28. Conexión a servidor FTP
21/25

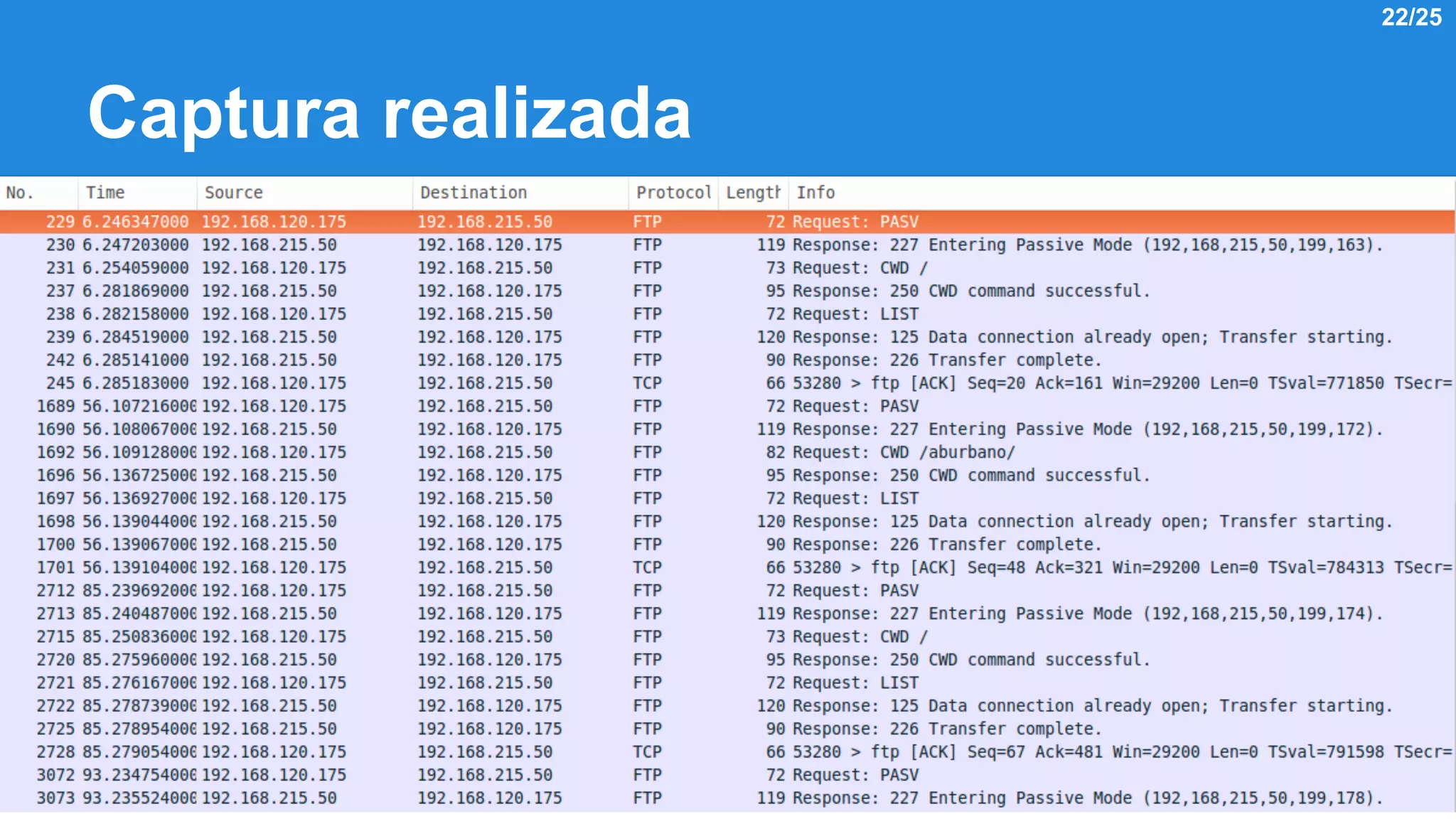

29. Captura realizada
22/25

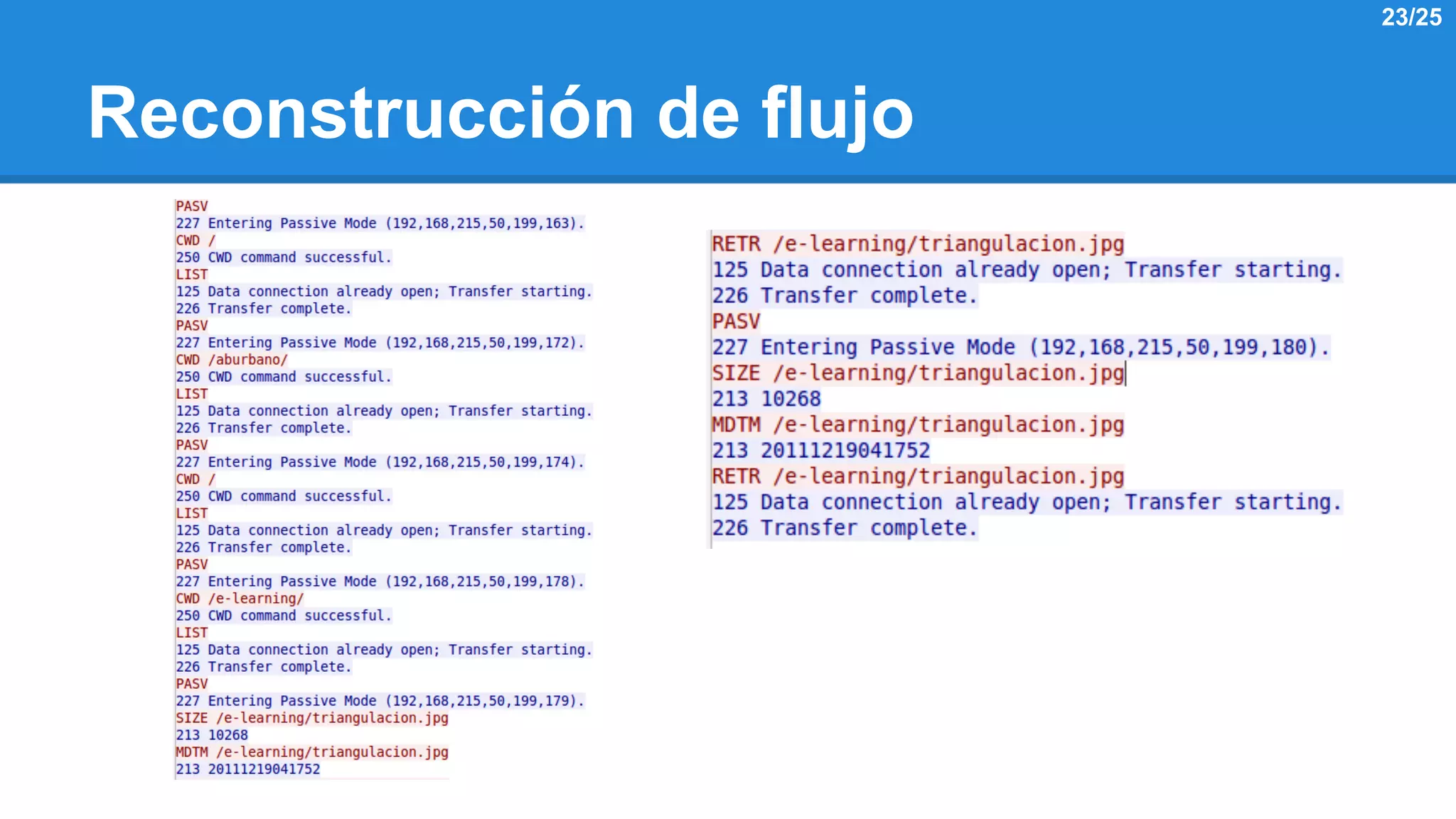

30. Reconstrucción de flujo
23/25

31. Conclusiones

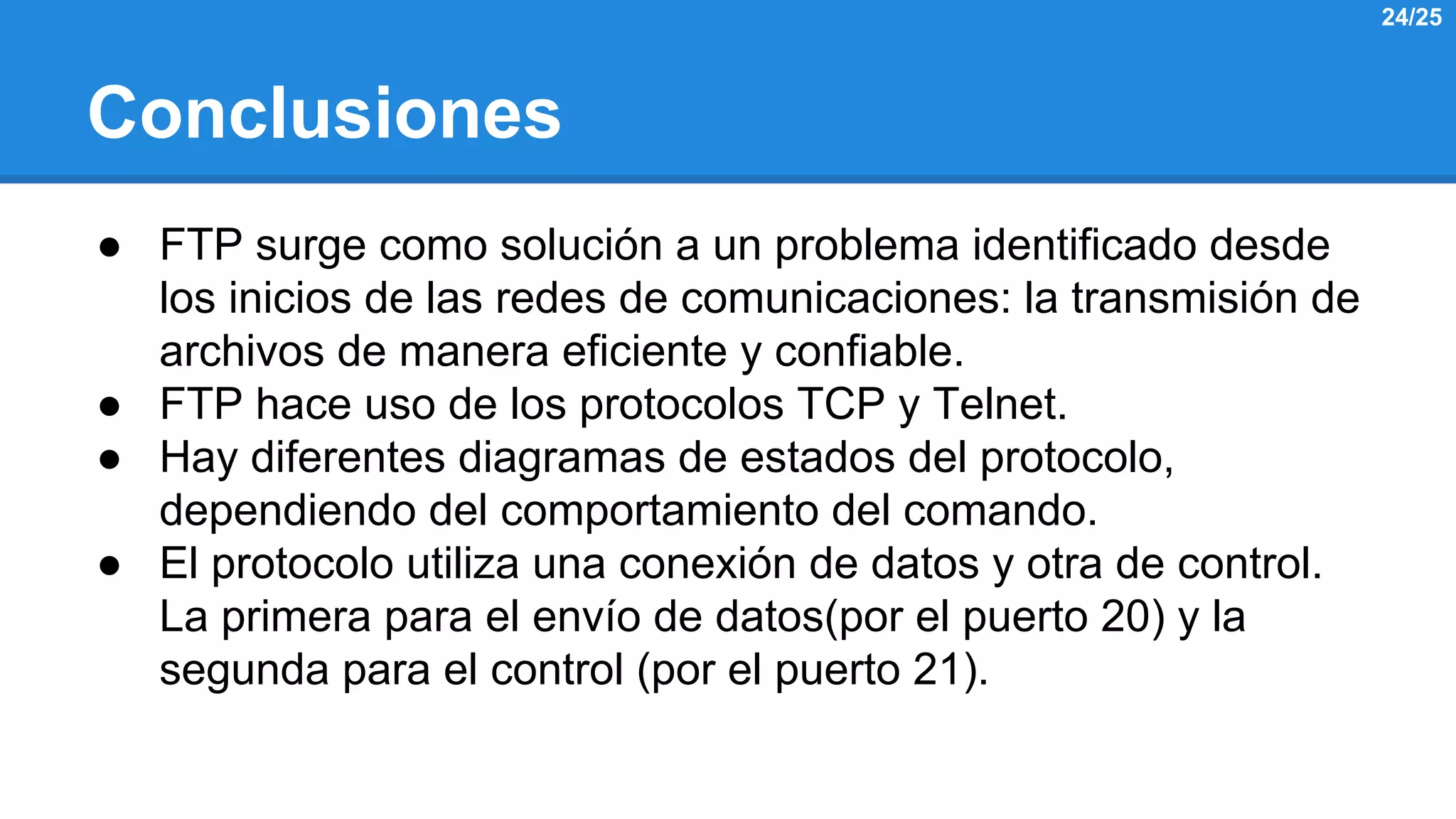

32. Conclusiones
● FTP surge como solución a un problema identificado desde
los inicios de las redes de comunicaciones: la transmisión de
archivos de manera eficiente y confiable.
● FTP hace uso de los protocolos TCP y Telnet.
● Hay diferentes diagramas de estados del protocolo,
dependiendo del comportamiento del comando.
● El protocolo utiliza una conexión de datos y otra de control.
La primera para el envío de datos(por el puerto 20) y la
segunda para el control (por el puerto 21).
24/25

33. Referencias

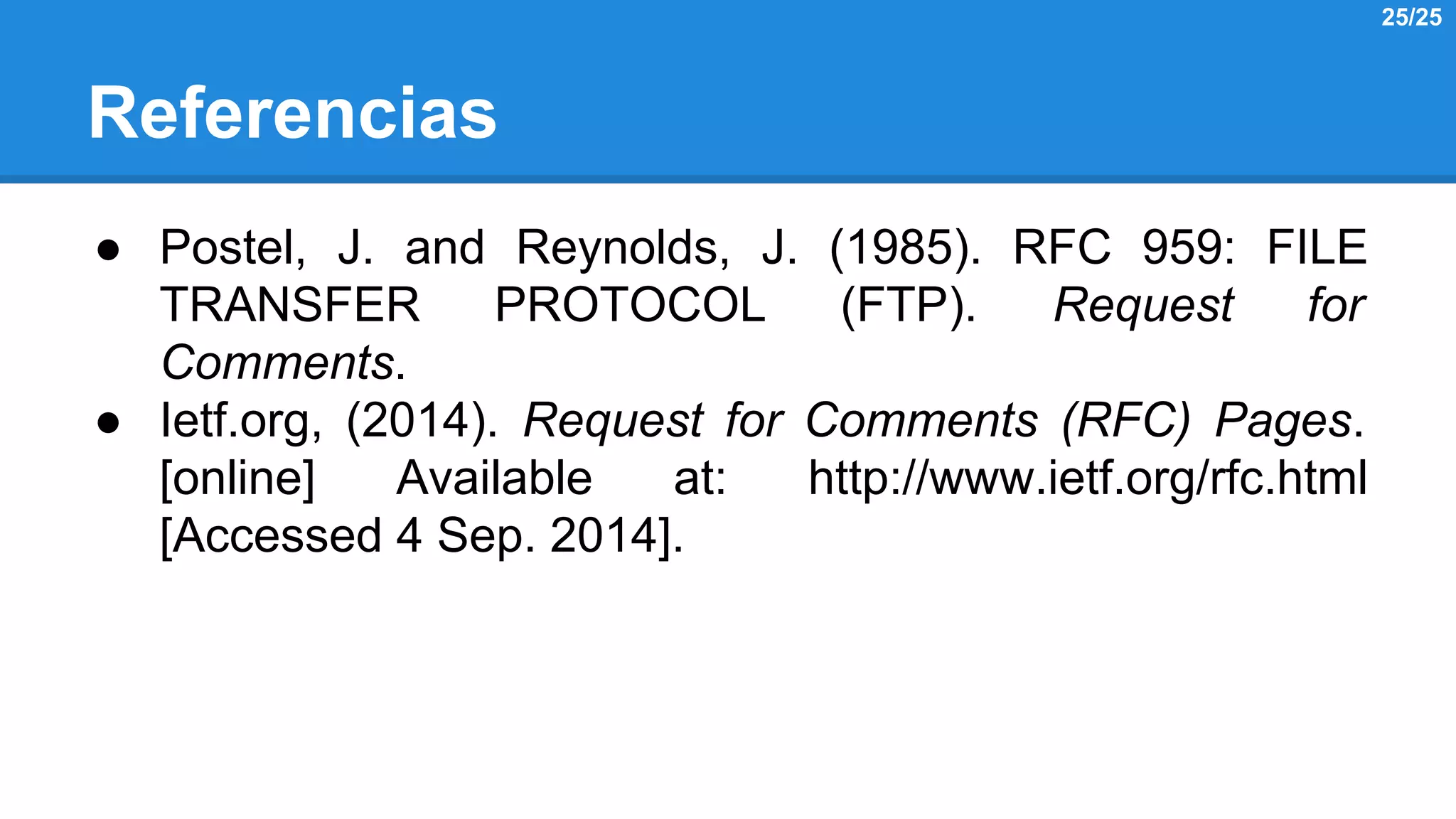

34. Referencias
● Postel, J. and Reynolds, J. (1985). RFC 959: FILE
TRANSFER PROTOCOL (FTP). Request for
Comments.
● Ietf.org, (2014). Request for Comments (RFC) Pages.
[online] Available at: http://www.ietf.org/rfc.html
[Accessed 4 Sep. 2014].
25/25
