La fuente de poder es el dispositivo que suministra potencia a la computadora convirtiendo el voltaje alterno de la red eléctrica a voltajes continuos más bajos utilizados por los componentes electrónicos de la PC. Existen fuentes lineales y conmutadas, y las fuentes ATX actuales usan un solo conector de 20 pines que proporciona varios voltajes incluyendo +3.3V, +5V, +12V.

1. La Fuente de Poder
La Fuente de Poder
El dispositivo responsable de suministrar la potencia a la
computadora es la Fuente de Poder.
La principal función de la fuente de poder es convertir el voltaje
alterno (AC) que suministra la entrada a un voltaje continuo (DC)
.Es decir, la fuente de poder convierte el voltaje alterno
convencional alterno de 110 V o 220V a un voltaje continuo usado
por la electrónica de la computadora, los cuales son
+3.3V,+5V,+12V,-5V y -12V.
La fuente de poder también está presente en la PC en el proceso
de enfriamiento, facilitando el flujo de aire dentro del gabinete.
PTE. Irlan K. Alban Ojeda

2. La Fuente de Poder
La Fuente de poder de una PC
Tipos de Fuentes
Fuentes Lineales Fuentes Conmutadas
PTE. Irlan K. Alban Ojeda

3. La Fuente de Poder
Consumo de potencia (en watts) para algunos
productos comunes en una PC
PC Item Watts
Accelerated Graphics Port (AGP) card 20 to 30W
Peripheral Component Interconnect (PCI) card 5W
small computer system interface (SCSI) PCI card 20 to 25W
floppy disk drive 5W
network interface card 4W
50X CD-ROM drive 10 to 25W
RAM 10W per 128M
5200 RPM Integrated Drive Electronics (IDE) hard disk drive 5 to 11W
7200 RPM IDE hard disk drive 5 to 15W
Motherboard (without CPU or RAM) 20 to 30W
550 MHz Pentium III 30W
733 MHz Pentium III 23.5W
300 MHz Celeron 18W
600 MHz Athlon 45W
PTE. Irlan K. Alban Ojeda

4. La Fuente de Poder

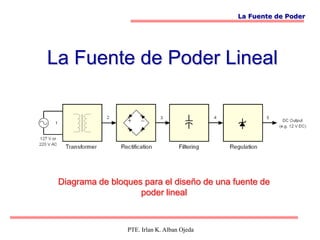

La Fuente de Poder Lineal
Diagrama de bloques para el diseño de una fuente de
poder lineal
PTE. Irlan K. Alban Ojeda

5. La Fuente de Poder
La Fuente de Poder Lineal
Formas de onda encontradas en una
fuente de poder lineal
PTE. Irlan K. Alban Ojeda

6. La Fuente de Poder
La Fuente de Poder
Conmutada
En las fuentes conmutadas de alta frecuencia, la frecuencia del
voltaje de entrada es incrementada antes de que pase al
transformador (valores típicos son de 50-60 Khz).
Al aumentar la frecuencia del voltaje de entrada, el transformador
y el capacitor electrolítico pueden ser muy pequeños.
Esta es la clase de fuentes de poder usadas en la PC y varios
otros equipos electrónicos tales como VCR´s.
PTE. Irlan K. Alban Ojeda

7. La Fuente de Poder
La Fuente de Poder
Conmutada
Diagrama de bloques para el diseño para una
fuente de poder Conmutada con PWM.
PTE. Irlan K. Alban Ojeda

8. La Fuente de Poder
Tipos de fuente de poder
para una PC:
•Fuentes AT
•Fuentes ATX
•Otras
PTE. Irlan K. Alban Ojeda

9. La Fuente de Poder
La Fuente de Poder AT:
Fueron usadas con gabinetes AT y motherboards AT.
Proporciona cuatro voltajes, +5V,+12V,-5V y -12V, y usa un
conector de 12 terminales, generalmente dividido en dos
conectores de seis terminales.
El problema fue que estos dos conectores, podían ser insertados
en cualquier lado del conector de 12 terminales de la
motherboard.
Para evitar errores se debe instalar estos conectores de tal forma
que los cables negros se coloquen en el centro del conector.
PTE. Irlan K. Alban Ojeda

10. La Fuente de Poder
Cables de voltaje de la fuente de alimentación
AT
PTE. Irlan K. Alban Ojeda

11. La Fuente de Poder
Conector de potencia AT
Pin Color Output
1 naranja Power Good (+5V)
2 Red +5V
3 Yellow +12V
4 Blue -12V
5 Black Ground
6 Black Ground
7 Black Ground
8 Black Ground
9 blanco -5V
10 Red +5V
11 Red +5V
12 Red +5V
PTE. Irlan K. Alban Ojeda

12. La Fuente de Poder
La Fuente de Poder ATX:
Son usadas con gabinetes y motherboards ATX.
Hay varios tipos de ATX.
Hay tres diferencias básicas entre las fuentes de poder
AT y ATX.
Tiene una línea de voltaje extra ,la de +3.3V
Las fuentes de poder ATX tienen solo un conector
de 20 terminales.
Tiene un alambre de “power-on”, que permite que
la fuente sea apagada por software.
PTE. Irlan K. Alban Ojeda

13. La Fuente de Poder
La Fuente de Poder ATX:
• Una fuente ATX siempre está activa, aunque el ordenador
no esté funcionando, la fuente siempre está alimentada con
una tensión pequeña para mantenerla en espera.
• Una de las ventajas es que las fuentes ATX no disponen de
un interruptor que enciende/apaga la fuente, si no que se
trata de un pulsador conectado a la placa base, y esta se
encarga de encender la fuente, esto conlleva pues el poder
realizar conexiones/desconexiones por software.
PTE. Irlan K. Alban Ojeda

14. La Fuente de Poder
Conector de Potencia ATX v1.x
Pin Color Output
1 naranja +3.3V
2 naranja +3.3V
3 Black Ground
4 Red +5V
5 Black Ground
6 Red +5V
7 Black Ground
8 Gris Power Good
9 Purpura +5VSB
10 amarillo +12V
11 Orange +3.3V 5VSB.-5 Volts Stand By (siempre está
12 Blue -12V habilitada) se puede usar para operar circuitos
13 Black Ground tales como los de control de potencia por
14 verde Power On software, debe ser capaz de suministrar
15 Black Ground 720mA para el “Wake on LAN”
16 Black Ground
17 Black Ground PS-On.-Power Supply On, línea de entrada
18 Blanco -5V activa en bajo, en alto los voltajes de salida se
19 Red +5V mantienen en cero. Cuando es activada
20 Red +5V aparecen los voltajes
PTE. Irlan K. Alban Ojeda

15. La Fuente de Poder
La Fuente de Poder y el Reset de la PC
Tensión •La CPU no debe
de la esperar hasta que la
fuente
fuente de poder se haya
de poder
estabilizado
Señal •La fuente proporciona
Power al sistema una señal de
Good “POWER GOOD, que
indica que la tensión se
estabilizó a un error
Línea menor del 5% de su
de valor nominal.
RESET
•Cuando esta línea
indique inestabilidades
Estado (arranque, caida de
de la Reseteado Operando Reseteado Operando Desconectado tensión o al apagar la
PC
Encendid Pico de Apagado PC), se activa el reset,
o de la PC corriente de la PC evitando situaciones de
1 s inconsistencia en su
funcionamiento
PTE. Irlan K. Alban Ojeda

16. La Fuente de Poder
Cables de voltaje de la fuente de alimentación
ATX
PTE. Irlan K. Alban Ojeda

17. La Fuente de Poder
ATX12V v1.x:
•Ya con los CPU modernos requiriendo más potencia, se agregaron
dos conectores extras a las fuentes ATX:
•Un conector de cuatro terminales de 12V y un conector auxiliar
de seis terminales proporcionando cables de +3.3.V y +5V . Este
conector auxiliar de seis terminales fue usado básicamente por
las primeros motherboards de Pentium 4 (motherboard con
socket 423)
•Este tipo de fuentes son usadas por las motherboards ATX12V
v1.x y mantienen el mismo tamaño físico que las fuentes de
poder ATX.
• La ATX12V versión 1.3 introdujo el conector de potencia Serial
ATA, que tiene 15 terminales.
PTE. Irlan K. Alban Ojeda

18. La Fuente de Poder
ATX12V v2.x:
•Esta nueva versión de ATX12V cambió el conector de potencia del
motherboard de 20 a 24 terminales. También eliminó el conector
auxiliar de seis terminales, ya que no se usó más, y ratificó el uso
del conector Serial ATA.
•Sin embargo, algunas motherboards ATX12V v2.x , permiten usar
fuentes de poder de 20 terminales, esto es, fuentes ATX12V v1.x.
•Las fuentes ATX12V v2.x pueden usarse en motherboards ATX12V
v1.x con el uso de un adaptador.
•El tamaño físico de las fuentes ATX12V v2.x es el mismo que las
fuentes de poder ATX originales y conservan el conector extra de
cuatro terminales introducido en la ATX12V v1.x.
PTE. Irlan K. Alban Ojeda

19. La Fuente de Poder
Cables de voltaje de la fuente de alimentación
ATX12V o ATX 2.0
PTE. Irlan K. Alban Ojeda

20. La Fuente de Poder
Pin Color Output
1 Orange +3.3V
2 Orange +3.3V Conector de potencia ATX12V v2.x
3 Black Ground
4 Red +5V
5 Black Ground ATX12V v1.x Auxiliary Connector
6 Red +5V
7 Black Ground Pin Color Output
8 Gray Power Good 1 Black Ground
9 Purple +5VSB
2 Black Ground
10 Yellow +12V
3 Black Ground
11 Yellow +12V
12 Orange +3.3V 4 Orange +3.3V
13 Orange +3.3V 5 Orange +3.3V
14 Blue -12V 6 Red +5V
15 Black Ground
ATX12V 12V Connector
16 Green Power On
17 Black Ground Pin Color Output
18 Black Ground 1 Black Ground
19 Black Ground
20 White -5V 2 Black Ground
21 Red +5V 3 Yellow +12V
22 Red +5V
4 Yellow +12V
23 Red +5V
24 Black Ground
PTE. Irlan K. Alban Ojeda

21. La Fuente de Poder
Enfriamiento
La fuente de poder juega un papel importante en el proceso de enfriamiento de la PC.
La función exacta es sacar el aire caliente del gabinete.
El flujo de aire dentro de la PC trabaja como sigue:
El aire frío entra a través de las rejillas existentes en
la parte frontal del gabinete. El aire es calentado por
los dispositivos como el procesador, tarjeta de video,
chipset, etc.
Ya que el aire caliente es menos denso que el aire frío,
la tendencia natural es que se vaya para arriba,
consecuentemente, el aire caliente es retenido en la
parte superior del gabinete.
El ventilador de enfriamiento de la fuente de poder
trabaja como un extractor de aire, jalando el aire
caliente de esta área y sacándolo de la PC.
Fuentes de poder grandes tiene dos o tres
ventiladores de enfriamiento.
PTE. Irlan K. Alban Ojeda

22. La Fuente de Poder
Enfriamiento
Seleccione el gabinete apropiado para una PC
PTE. Irlan K. Alban Ojeda

23. La Fuente de Poder
Estabilidad
Una fuente de alta calidad tiene asegurar que los voltajes de salida sean estables,
sin importar las imperfecciones o sobrecarga que vienen del sistema eléctrico o
fluctuaciones provenientes del consumo del computador. Con el fin de que la PC
opere propiamente y segura, es necesario que la salida de voltaje de la fuente sea
estable, aun si ocurre una baja en el sistema eléctrico. Algunos dispositivos de la
PC, especialmente el procesador, son extremadamente sensibles a la fluctuación del
voltaje. Fluctuaciones repentinas en la fuente de poder pueden trabar la
computador o quemar cualquier periférico. La PC puede resistir una cierta
fluctuación de voltaje sin sufrir ningún daño a sus componentes. La tabla de abajo
muestra el voltaje de salida de la fuente, así como los valores máximos y mínimos
soportados por la computadora.
PTE. Irlan K. Alban Ojeda

24. La Fuente de Poder
GRACIAS
PTE. Irlan K. Alban Ojeda
