Este documento describe los generadores síncronos, incluyendo su definición, partes constitutivas, y principio de funcionamiento. Un generador síncrono transforma energía mecánica en energía eléctrica mediante inducción electromagnética según la ley de Faraday. Funciona a una velocidad determinada por la frecuencia de la red eléctrica y el número de pares de polos. Su comportamiento varía dependiendo de si alimenta una carga o está acoplado a una red infinita o aislada.

1. Jennifer Benavides Castillo - 1870434
Luis Hernando Vargas Polanco - 1822235
Diego Pinto Almario - 1841942
Jose Javier Guevara Torres - 1841352
Brandon Daniel Velásquez Quintero - 1872261
Jhoan Sebastíán Trejos Valdés - 1932269
GENERADORES
SÍNCRONOS

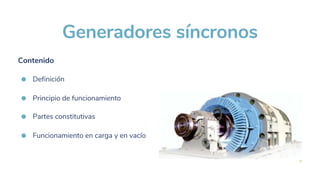

2. Definición
Partes constitutivas
Principio de funcionamiento
Generadores síncronos
Contenido
Funcionamiento en carga y en vacío

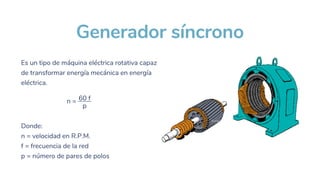

3. Es un tipo de máquina eléctrica rotativa capaz
de transformar energía mecánica en energía
eléctrica.
n = 60 f
p
Generador síncrono
Donde:
n = velocidad en R.P.M.
f = frecuencia de la red
p = número de pares de polos

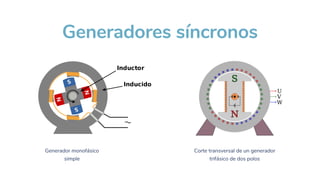

4. Generador monofásico
simple
Generadores síncronos
Corte transversal de un generador
trifásico de dos polos

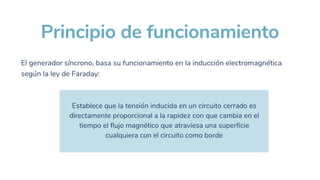

5. El generador síncrono, basa su funcionamiento en la inducción electromagnética
según la ley de Faraday:
Principio de funcionamiento
Establece que la tensión inducida en un circuito cerrado es
directamente proporcional a la rapidez con que cambia en el
tiempo el flujo magnético que atraviesa una superficie
cualquiera con el circuito como borde

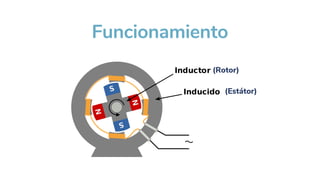

6. (Rotor)
(Estátor)
Funcionamiento

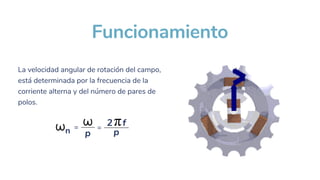

7. 2 f
n =
p
=
p
Funcionamiento
La velocidad angular de rotación del campo,
está determinada por la frecuencia de la
corriente alterna y del número de pares de
polos.

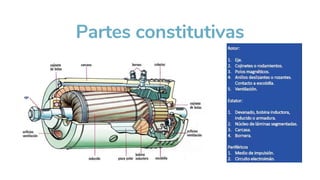

8. Partes constitutivas
eje

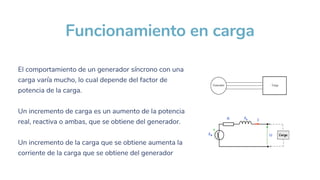

9. El comportamiento de un generador síncrono con una
carga varía mucho, lo cual depende del factor de
potencia de la carga.
Un incremento de carga es un aumento de la potencia
real, reactiva o ambas, que se obtiene del generador.
Un incremento de la carga que se obtiene aumenta la
corriente de la carga que se obtiene del generador
Funcionamiento en carga

10. Funcionamiento en carga
Funcionamiento acoplado a una red
infinita
La frecuencia y la tensión las impone la red.
La red puede proporcionar o consumir toda la
potencia.
La potencia activa se controla mediante el
regulador de velocidad.
La red infinita es una red en la que prácticamente
la tensión y la frecuencia se mantienen
constantes. El regulador de velocidad permite ajustar la
frecuencia.
La regulación de corriente del inductor
controla el valor eficaz de la tensión
suministrada
El factor de potencia depende de la carga.
En este caso el generador síncrono alimenta el
solo a una carga eléctrica
Funcionamiento acoplado a una red
aislada

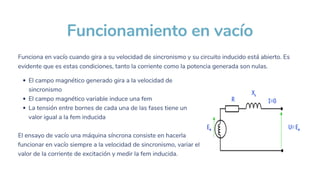

11. Funcionamiento en vacío
El campo magnético generado gira a la velocidad de
sincronismo
El campo magnético variable induce una fem
La tensión entre bornes de cada una de las fases tiene un
valor igual a la fem inducida
El ensayo de vacío una máquina síncrona consiste en hacerla
funcionar en vacío siempre a la velocidad de sincronismo, variar el
valor de la corriente de excitación y medir la fem inducida.
Funciona en vacío cuando gira a su velocidad de sincronismo y su circuito inducido está abierto. Es
evidente que es estas condiciones, tanto la corriente como la potencia generada son nulas.

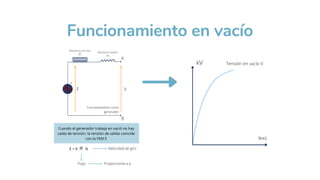

12. +
E
B
A
Funcionamiento como
generador
V
Reactancia síncrona
jXs
Resistencia estator
Rs
kV Tensión en vacío V
Iexc
E = K . . N
Cuando el generador trabaja en vació no hay
caída de tensión: la tensión de salida coincide
con la FEM E
Flujo Proporcional a I
Velocidad de giro
E
Funcionamiento en vacío

13. Muchas
gracias
