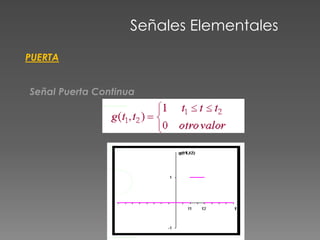

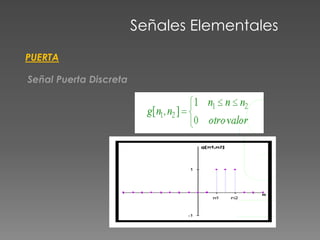

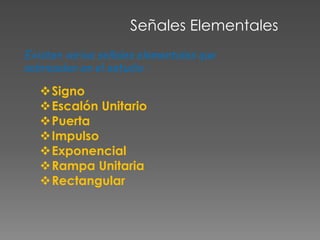

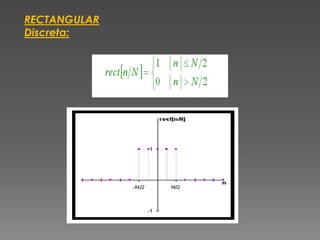

- 2. Señales Elementales Signo Escalón Unitario Puerta Impulso Exponencial RampaUnitaria Rectangular Existen varias señales elementales que sobresalen en el estudio :

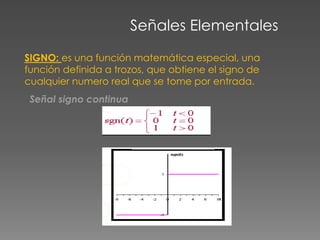

- 3. Señales Elementales SIGNO: esuna función matemática especial, una función definida a trozos, que obtiene el signo de cualquier numero real que se tome por entrada. Señal signo continua
- 4.

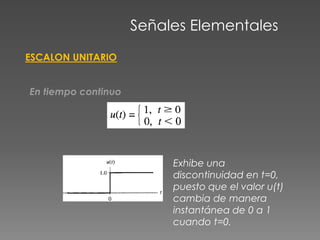

- 5. Señales Elementales ESCALON UNITARIO Entiempo continuo Exhibe una discontinuidad en t=0, puesto que el valor u(t) cambia de manera instantánea de 0 a 1 cuando t=0.

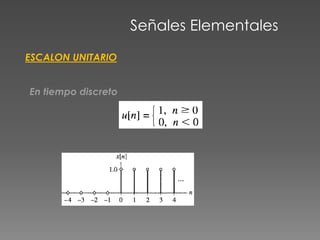

- 6. En tiempo discreto SeñalesElementales ESCALON UNITARIO
- 7.
- 8.

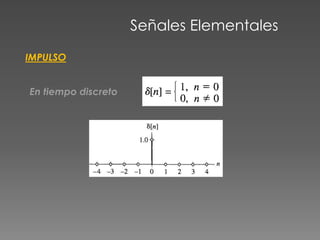

- 9.

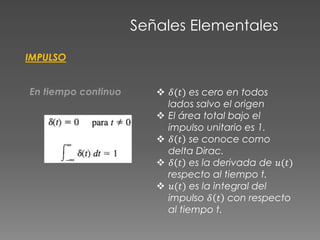

- 10. Señales Elementales IMPULSO En tiempocontinuo 𝛿(𝑡) es cero en todos lados salvo el origen El área total bajo el impulso unitario es 1. 𝛿 𝑡 se conoce como delta Dirac. 𝛿 𝑡 es la derivada de 𝑢(𝑡) respecto al tiempo t. 𝑢(𝑡) es la integral del impulso 𝛿 𝑡 con respecto al tiempo t.

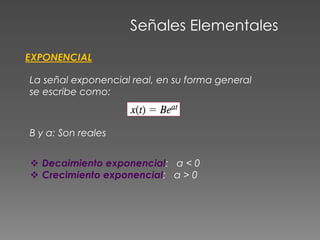

- 11. Señales Elementales EXPONENCIAL La señalexponencial real, en su forma general se escribe como: B y a: Son reales Decaimiento exponencial: a < 0 Crecimiento exponencial: a > 0

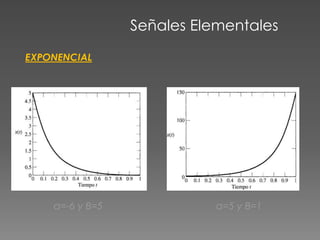

- 12. Señales Elementales EXPONENCIAL a=-6 yB=5 a=5 y B=1

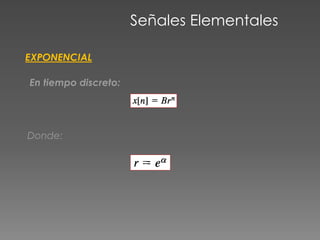

- 13. Señales Elementales EXPONENCIAL En tiempodiscreto: Donde:

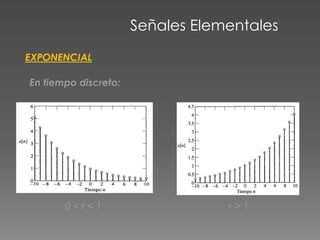

- 14. Señales Elementales EXPONENCIAL En tiempodiscreto: 0 < r < 1 r > 1

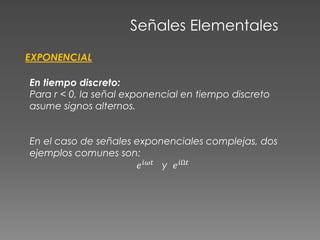

- 15. Señales Elementales EXPONENCIAL En tiempodiscreto: Para r < 0, la señal exponencial en tiempo discreto asume signos alternos. En el caso de señales exponenciales complejas, dos ejemplos comunes son: 𝑒 𝑖𝜔𝑡 y 𝑒 𝑖Ω𝑡

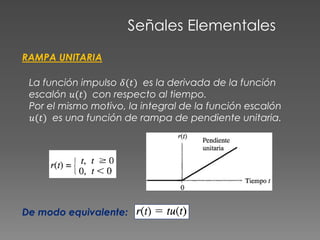

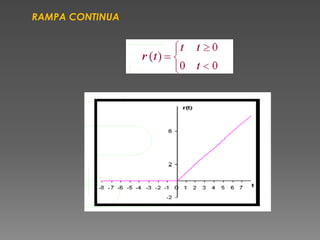

- 16. Señales Elementales RAMPA UNITARIA Lafunción impulso 𝛿(𝑡) es la derivada de la función escalón 𝑢(𝑡) con respecto al tiempo. Por el mismo motivo, la integral de la función escalón 𝑢(𝑡) es una función de rampa de pendiente unitaria. De modo equivalente:

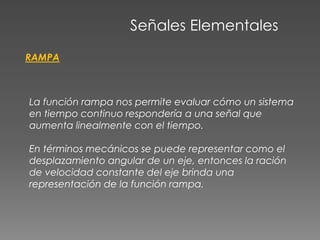

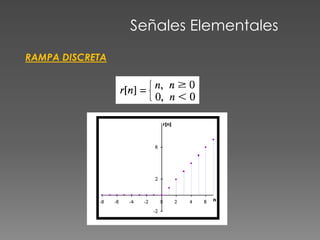

- 17. Señales Elementales RAMPA La funciónrampa nos permite evaluar cómo un sistema en tiempo continuo respondería a una señal que aumenta linealmente con el tiempo. En términos mecánicos se puede representar como el desplazamiento angular de un eje, entonces la ración de velocidad constante del eje brinda una representación de la función rampa.
