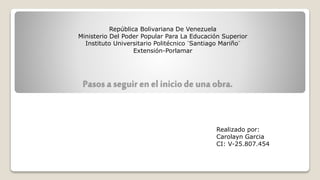

1. Pasos a seguir en el iniciode una obra.
República Bolivariana De Venezuela
Ministerio Del Poder Popular Para La Educación Superior
Instituto Universitario Politécnico ¨Santiago Mariño¨
Extensión-Porlamar
REALIZADO POR
Realizado por:
Carolayn Garcia
CI: V-25.807.454

2.  TOPOGRAFÍA ORIGINAL
Es la ciencia que estudia el conjunto de procedimientos
para determinar las posiciones de puntos sobre la superficie
de la tierra, por medio de medidas según los 3 elementos del
espacio. Estos elementos pueden ser: dos distancias y una
elevación, o una distancia, una dirección y una elevación. Se
ocupa, principalmente, de la representación de una porción
de la Tierra, lo cual se realiza dando coordenadas a puntos
de la superficie; estas coordenadas están referidas a un
sistema preestablecido y determinado. Por lo tanto, la
Topografía consiste en diseñar un modelo semejante al
terreno, para al final obtener un plano o un mapa del mismo.

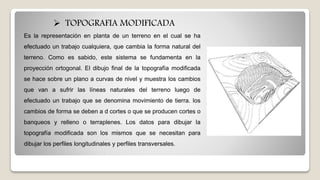

3. Es la representación en planta de un terreno en el cual se ha
efectuado un trabajo cualquiera, que cambia la forma natural del
terreno. Como es sabido, este sistema se fundamenta en la
proyección ortogonal. El dibujo final de la topografía modificada
se hace sobre un plano a curvas de nivel y muestra los cambios
que van a sufrir las líneas naturales del terreno luego de
efectuado un trabajo que se denomina movimiento de tierra. los
cambios de forma se deben a d cortes o que se producen cortes o
banqueos y relleno o terraplenes. Los datos para dibujar la
topografía modificada son los mismos que se necesitan para
dibujar los perfiles longitudinales y perfiles transversales.
 TOPOGRAFIA MODIFICADA

4. Es la operación que involucra el movimiento de
una parte de la superficie de un suelo, y
trasladarlo de un lugar a otro y en su nueva
posición crear una forma y condición física
deseada a través de acciones mecánicas.
 MOVIMIENTO DE TIERRA

5.  CORTE O BANQUEO
Son los trabajos de excavación del terreno natural,
bien sea con una maquina, mediante el empleo de
explosivos o trabajo a mano, que tienen el fin de
lograr las cotas y secciones transversales
establecidas o exigidas en el proyecto. En simples
palabras es la intervención del suelo para modificarlo
según la conveniencia.

6. Es el movimiento de tierras realizado a cielo abierto y por medios manuales,
utilizando pico y palas, o en forma mecánica con excavadoras, y cuyo objeto
consiste en alcanzar el plano de arranque de la edificación, es decir las
cimentaciones.
EXCAVACIÓN.
Tipos de excavaciones:
•Excavación de zanjas: Es una excavación de ancho condicionado por los
procedimientos de ejecución (mayor a 0,5 mt. y menor a 3,2 mts) y de
largo superior al ancho.
•Pozos: excavaciones de forma rectangular o circular para usos tales
como captación de aguas, calicatas para prospección de suelo,
profundidad mucho mayor que su largo.
•Excavación de zapata: es una excavación relativamente pequeña de
dimensiones similares (largo ancho y profundidad) que en general, no
necesita mayores consideraciones de ingeniería, excepto que se desea
hacer un gran numero de estas.

7. •Hormigón proyectado o
shotcrete: En general solo
previene el
desprendimiento de
piedras pequeñas y
controla la perdida de
humedad y la consiguiente
falta de cohesión de los
taludes
•Mallas metálicas: Están mas bien
diseñadas para evitar el
desprendimientos de piedras y
bolones y reducir los riesgos del
impacto en caso de
desprendimientos de bolones, las
mallas no contribuyen a la
estabilización del talud, solo sirve
para la prevención ante
desprendimientos.
•Puntales: Los puntales se
pueden emplear apoyándose
en el otro frente de la
excavación o contra el piso
de la excavación, esta
solución se utiliza en suelos
de mediana cohesión.
En algunas ocasiones no es posible dar la inclinación necesaria a un talud y se debe excavar
verticalmente. Además, en suelos poco cohesivos y poco estables o en aquellos suelos que
puedan desprender piedras o bolones, es fundamental considerar el empleo de algún
sistema de protección. Los tipos mas usuales de protección en excavaciones provisorias
son:
 Protección de excavaciones

8. Es el procedimiento de aplicar energía al suelo suelto para
eliminar espacios vacíos, aumentando así su densidad y en
consecuencia, su capacidad de soporte y estabilidad entre
otras propiedades de ingeniería del suelo.
COMPACTACIÓN
En los terraplenes se distinguirán tres partes o zonas
constitutivas:
(a) Base, parte del terraplén que está por debajo de la superficie
original del terreno, la que ha sido variada por el retiro de material
inadecuado.
(b) Cuerpo, parte del terraplén comprendida entre la base y la corona.
(c) Corona (capa subrasante), formada por la parte superior del
terraplén, construida en un espesor de treinta centímetros (30 cm),
salvo que los planos del proyecto o las especificaciones especiales
indiquen un espesor diferente.

9. •CINTA MÉTRICA: a través de la misma es posible la medición de una superficie determinada.
Se basa en una cinta graduada y de gran maleabilidad, lo cual permite medir áreas formadas
por curvas.
•CALIBRADOR: este instrumento se emplea con el fin de medir extensiones de aquellos
elementos de tamaño reducido. Otorga la posibilidad de apreciar tanto centímetros como
unidades milimétricas.
•REGLA GRADUADA: este instrumento de forma rectangular y plana, formado por una escala
de graduación dividida en una determinada unidad de longitud, permite la medición de
longitudes.
•ODÓMETRO: la palabra deviene del griego y significa camino-medida. A través del odómetro
se revela la distancia del trayecto realizado por un vehículo determinado.
•MICRÓMETRO O PALMER: el micrómetro consta de un tornillo de carácter micrométrico a
partir del cual es posible la estimación precia de la dimensión de un elemento. El rango incluye
unidades milimétricas y de milésima de milímetro.
 INSTRUMENTOS EMPLEADOS PARA LA MEDICIÓN

10. •PLANO MATRIZ : Se considera así aquella copia directa del plano original de una
tramitación de mensura presentada a registro, sin enmiendas ni raspaduras, que se
utiliza para efectuar la reposición de sellado dispuesta por Ley, y las distintas visaciones
que correspondieren, y que cuente con la firma autógrafa del profesional que realizó la
operación.
• SOPORTE : Será confeccionado en tela de dibujo o film poliéster, 0,075 mm. de
espesor, de una o ambas caras mate.
• DIBUJO : Se utilizarán caracteres alfanuméricos tipo imprenta, verticales, debiendo
mantenerse el formato y dimensión del plano, y el orden, tamaño y relación entre las
diferentes leyendas de la carátula de acuerdo a instrucciones y modelo En lo referente
a la parcela , su orientación y detalles, se respetará la relación de escrituras y gráficos,
ubicación de los diferentes elementos y sectorización de espacios . De preferencia se
confeccionará mediante programas informáticos específicos, utilizando en este
caso, tipos de letras en sus diferentes dimensiones y formatos, que permitan
cumplimentar con lo expuesto en los modelos respectivos.
PLANO DE MENSURA
SE OBSERVARÁN LAS SIGUIENTES PAUTAS :

11. PLANO DE MENSURA

12. •Poligonales Cerradas:
En las cuales el punto de inicio es el
mismo punto de cierre,
proporcionando por lo tanto control de
cierre angular y lineal.
SE CLASIFICAN EN:
•Poligonales Abiertas:
De enlace con control de cierre en las que se
conocen las coordenadas de los puntos inicial y
final, y la orientación de las alineaciones inicial y
final, siendo también posible efectuar los
controles de cierre angular y lineal.
REPLANTEO DE COORDENADAS DE LA POLIGONAL

13.  VÉRTIE Y ARISTAS
Una arista: corresponde a lo que en
lenguaje cotidiano se llama de modo
impreciso borde o filo. Línea recta de
intersección de dos planos o dos
superficies de un poliedro que se cortan
Vértice: el vértice es el
punto común de dos lados
consecutivos de un polígono
