incendios

1
INGENIERÍA DEL
FUEGO
 ASOCIACION ECUATORIANA DE
SEGURIDAD

3

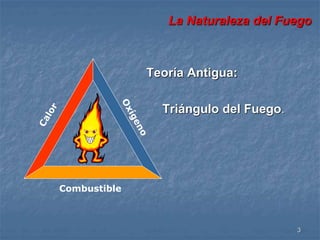

Teoría Antigua:
Triángulo del Fuego.
Combustible
La Naturaleza del Fuego

4
Oxígeno
Calor
Combustible
Reacción En
Cadena
TETRAEDRO DEL
FUEGO

5

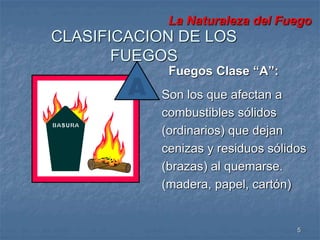

CLASIFICACION DE LOS
FUEGOS
Fuegos Clase “A”:
Son los que afectan a
combustibles sólidos
(ordinarios) que dejan
cenizas y residuos sólidos
(brazas) al quemarse.
(madera, papel, cartón)

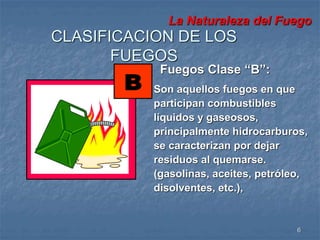

Fuegos Clase “B”:
Son aquellos fuegos en que
participan combustibles
líquidos y gaseosos,
principalmente hidrocarburos,
se caracterizan por dejar
residuos al quemarse.
(gasolinas, aceites, petróleo,
disolventes, etc.),
6
FUEGOS

7

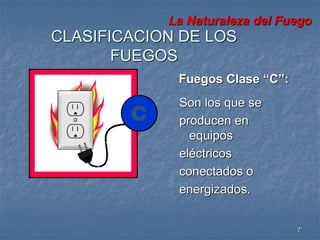

Fuegos Clase “C”:
Son los que se
producen en
equipos
eléctricos
conectados o
energizados.
FUEGOS

8
FUEGOS
Fuegos Clase “D”:
 Son los que afectan a
combustibles metálicos
químicamente muy activos
(sodio, magnesio, potasio,
etc.), capaces de desplazar
al hidrógeno del agua o de
otros compuestos,
originando explosiones por
la combustión de éste.
 Generan gran cantidad de
calor al estar en ignición.

9

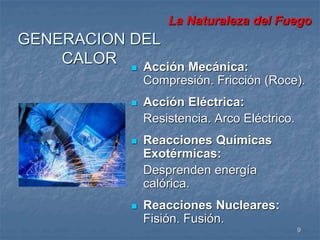

GENERACION DEL
CALOR  Acción Mecánica:
Compresión. Fricción (Roce).
 Acción Eléctrica:
Resistencia. Arco Eléctrico.
 Reacciones Químicas
Exotérmicas:
Desprenden energía
calórica.
 Reacciones Nucleares:
Fisión. Fusión.

10

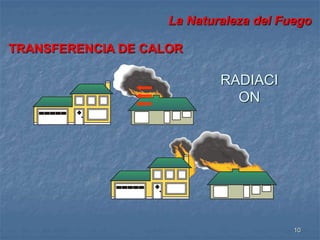

RADIACI
ON
TRANSFERENCIA DE CALOR

11

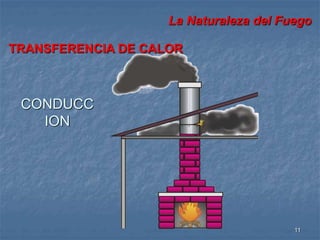

CONDUCC
ION

CONVECCI
12
ON

13
CAUSAS DE LOS
Eléctricas.
INCENDIOS
Fósforos y Cigarrillos

14
CAUSAS DE LOS
INCENDIOS
Unidades Calefactoras. Líquidos Inflamables

15

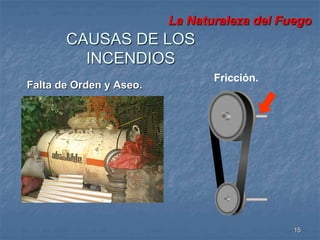

Falta de Orden y Aseo.
Fricción.
CAUSAS DE LOS
INCENDIOS

16

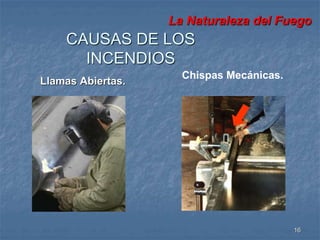

CAUSAS DE LOS
Llamas Abiertas.
Chispas Mecánicas.
INCENDIOS

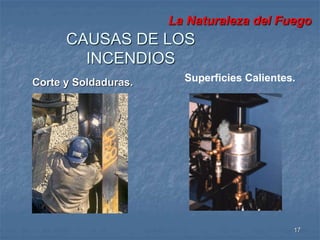

Corte y Soldaduras. Superficies Calientes.
17
CAUSAS DE LOS
INCENDIOS

19
SEGREGACION
SOFOCACION
ENFRIAMIENTO
INHIBICION
METODOS DE
EXTINCION

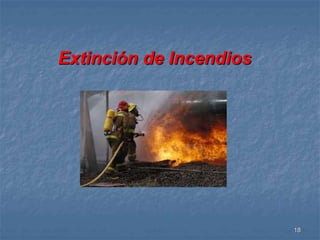

Extinción de Incendios

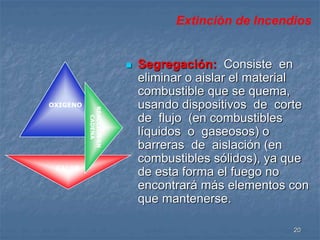

20
CALOR
 Segregación: Consiste en
eliminar o aislar el material
combustible que se quema,
usando dispositivos de corte
de flujo (en combustibles
líquidos o gaseosos) o
barreras de aislación (en
combustibles sólidos), ya que
de esta forma el fuego no
encontrará más elementos con
que mantenerse.
REACCION EN
CADENA
OXIGENO

21
CALOR

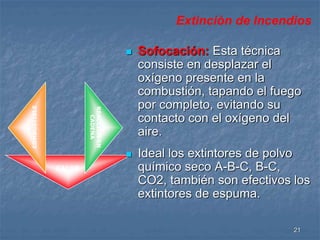

 Sofocación: Esta técnica
consiste en desplazar el
oxígeno presente en la
combustión, tapando el fuego
por completo, evitando su
contacto con el oxígeno del
aire.
 Ideal los extintores de polvo
químico seco A-B-C, B-C,
CO2, también son efectivos los
extintores de espuma.
REACCION EN
CADENA
COMBUSTIBLE

22

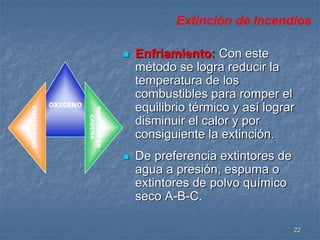

 Enfriamiento: Con este
método se logra reducir la
temperatura de los
combustibles para romper el
equilibrio térmico y así lograr
disminuir el calor y por
consiguiente la extinción.
 De preferencia extintores de
agua a presión, espuma o
extintores de polvo químico
seco A-B-C.
OXIGENO
REACCION EN
CADENA
COMBUSTIBLE

23
CALOR
 Inhibición: Este método
consiste en interferir la
reacción química del fuego,
mediante un agente extintor
como son el polvo químico
seco y dióxido de carbono
CO2.
OXIGENO
COMBUSTIBLE

24

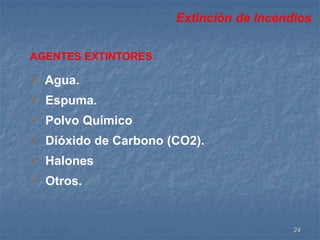

AGENTES EXTINTORES
 Agua.
 Espuma.
 Polvo Químico
 Dióxido de Carbono (CO2).
 Halones
 Otros.

25
AGUA:
 Eficacia y abundancia.
 Agente extintor por excelencia.
Propiedades Extintoras:
 Enfriamiento
 Sofocación y
 Eliminación del combustible.
Formas de Aplicación:
 A chorro
 Pulverizada
 Aditivos
 Humectantes
 Espesantes
 Anticongelantes

26

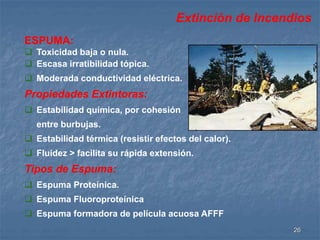

ESPUMA:
 Toxicidad baja o nula.
 Escasa irratibilidad tópica.
 Moderada conductividad eléctrica.
 Estabilidad química, por cohesión
entre burbujas.
 Estabilidad térmica (resistir efectos del calor).
 Fluidez > facilita su rápida extensión.
Tipos de Espuma:
 Espuma Proteínica.
 Espuma Fluoroproteínica
 Espuma formadora de película acuosa AFFF

27

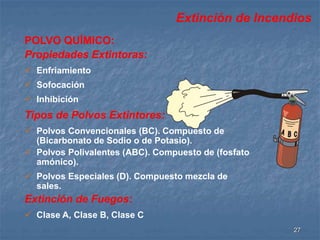

POLVO QUÍMICO:
 Enfriamiento
 Sofocación
 Inhibición
Tipos de Polvos Extintores:
 Polvos Convencionales (BC). Compuesto de
(Bicarbonato de Sodio o de Potasio).
 Polvos Polivalentes (ABC). Compuesto de (fosfato
amónico).
 Polvos Especiales (D). Compuesto mezcla de
sales.
Extinción de Fuegos:
 Clase A, Clase B, Clase C

28
DIOXIDO DE CARBONO (CO2):
Gas mas pesado que el aire, envasado a presión.
Propiedades:
 Toxicidad escasa
 No es corrosivo
 Incoloro e inodoro
 Sofocación .
 Enfriamiento.

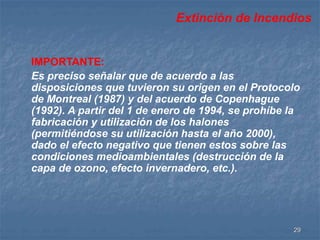

IMPORTANTE:
Es preciso señalar que de acuerdo a las
disposiciones que tuvieron su origen en el Protocolo
de Montreal (1987) y del acuerdo de Copenhague
(1992). A partir del 1 de enero de 1994, se prohíbe la
fabricación y utilización de los halones
(permitiéndose su utilización hasta el año 2000),
dado el efecto negativo que tienen estos sobre las
condiciones medioambientales (destrucción de la
capa de ozono, efecto invernadero, etc.).
29

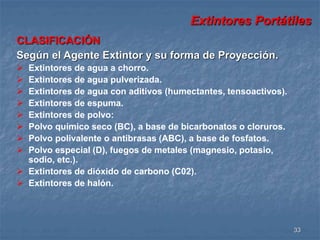

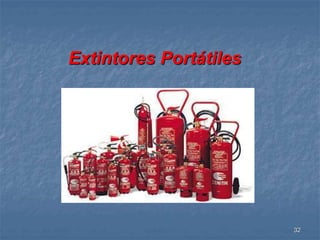

Extintores Portátiles
33
CLASIFICACIÓN
Según el Agente Extintor y su forma de Proyección.
 Extintores de agua a chorro.
 Extintores de agua pulverizada.
 Extintores de agua con aditivos (humectantes, tensoactivos).
 Extintores de espuma.
 Extintores de polvo:
 Polvo químico seco (BC), a base de bicarbonatos o cloruros.
 Polvo polivalente o antibrasas (ABC), a base de fosfatos.
 Polvo especial (D), fuegos de metales (magnesio, potasio,
sodio, etc.).
 Extintores de dióxido de carbono (C02).
 Extintores de halón.

34
CLASIFICACIÓN
Según el tipo de funcionamiento
Extintores de Presión Permanente:
Aquellos en los que el agente extintor
se encuentra siempre presurizado, ya
sea por su propia presión de vapor
(caso del dióxido de carbono), o por la
presión auxiliar del agente impulsor,
que se encuentra en el mismo
recipiente.

35

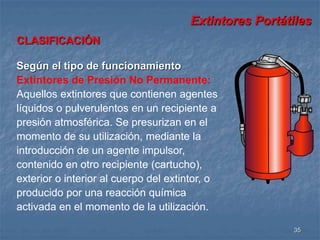

CLASIFICACIÓN
Según el tipo de funcionamiento
Extintores de Presión No Permanente:
Aquellos extintores que contienen agentes
líquidos o pulverulentos en un recipiente a
presión atmosférica. Se presurizan en el
momento de su utilización, mediante la
introducción de un agente impulsor,
contenido en otro recipiente (cartucho),
exterior o interior al cuerpo del extintor, o
producido por una reacción química
activada en el momento de la utilización.

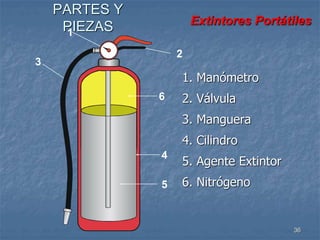

PARTES Y
PIEZAS Extintores Portátiles
36
2
1. Manómetro
2. Válvula
3. Manguera
4. Cilindro
5. Agente Extintor
6. Nitrógeno
1
3
6
4
5

37

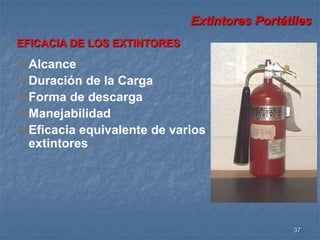

EFICACIA DE LOS EXTINTORES
Alcance
Duración de la Carga
Forma de descarga
Manejabilidad
Eficacia equivalente de varios
extintores

38

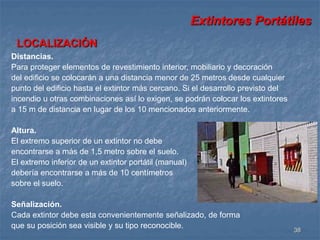

LOCALIZACIÓN
Distancias.
Para proteger elementos de revestimiento interior, mobiliario y decoración
del edificio se colocarán a una distancia menor de 25 metros desde cualquier
punto del edificio hasta el extintor más cercano. Si el desarrollo previsto del
incendio u otras combinaciones así lo exigen, se podrán colocar los extintores
a 15 m de distancia en lugar de los 10 mencionados anteriormente.
Altura.
El extremo superior de un extintor no debe
encontrarse a más de 1,5 metro sobre el suelo.
El extremo inferior de un extintor portátil (manual)
debería encontrarse a más de 10 centímetros
sobre el suelo.
Señalización.
Cada extintor debe esta convenientemente señalizado, de forma
que su posición sea visible y su tipo reconocible.

39

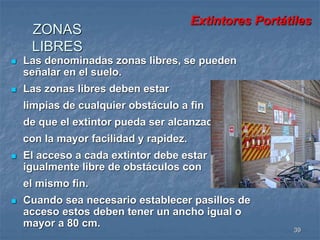

ZONAS
LIBRES
 Las denominadas zonas libres, se pueden
señalar en el suelo.
 Las zonas libres deben estar
limpias de cualquier obstáculo a fin
de que el extintor pueda ser alcanzado
con la mayor facilidad y rapidez.
 El acceso a cada extintor debe estar
igualmente libre de obstáculos con
el mismo fin.
 Cuando sea necesario establecer pasillos de
acceso estos deben tener un ancho igual o
mayor a 80 cm.

40

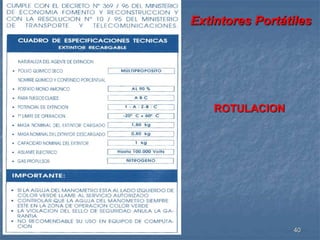

ROTULACION

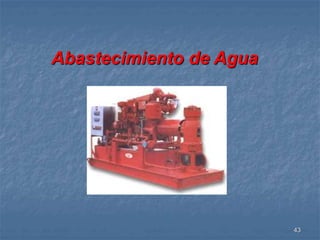

Abastecimiento de Agua
44

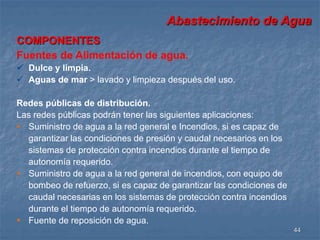

COMPONENTES
Fuentes de Alimentación de agua.
 Dulce y limpia.
 Aguas de mar > lavado y limpieza después del uso.
Redes públicas de distribución.
Las redes públicas podrán tener las siguientes aplicaciones:
 Suministro de agua a la red general e Incendios, si es capaz de
garantizar las condiciones de presión y caudal necesarios en los
sistemas de protección contra incendios durante el tiempo de
autonomía requerido.
 Suministro de agua a la red general de incendios, con equipo de
bombeo de refuerzo, si es capaz de garantizar las condiciones de
caudal necesarias en los sistemas de protección contra incendios
durante el tiempo de autonomía requerido.
 Fuente de reposición de agua.

45
Fuentes de Alimentación de agua.

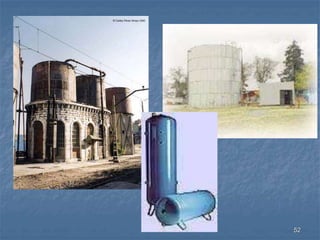

Depósitos.
Depósitos bajo o sobre superficie: Este tipo de depósitos va
asociado a un equipo de bombeo y se les denomina depósitos de
aspiración.
Depósitos elevados: Son aquellos en los que existe una diferencia de
altura positiva entre el nivel mínimo de agua en el depósito y los puntos
de aplicación de los sistemas de protección contra incendios. También
se les denomina depósitos de gravedad.
Depósitos de presión: Son depósitos cerrados, en los que la presión
necesaria en los sistemas de protección contra incendios se garantiza
mediante un gas, normalmente aire comprimido.

46

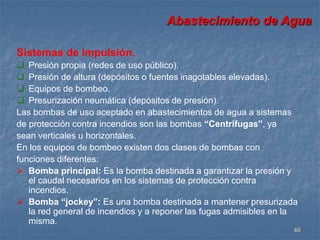

Sistemas de Impulsión.
 Presión propia (redes de uso público).
 Presión de altura (depósitos o fuentes inagotables elevadas).
 Equipos de bombeo.
 Presurización neumática (depósitos de presión).
Las bombas de uso aceptado en abastecimientos de agua a sistemas
de protección contra incendios son las bombas “Centrífugas”, ya
sean verticales u horizontales.
En los equipos de bombeo existen dos clases de bombas con
funciones diferentes:
 Bomba principal: Es la bomba destinada a garantizar la presión y
el caudal necesarios en los sistemas de protección contra
incendios.
 Bomba “jockey”: Es una bomba destinada a mantener presurizada
la red general de incendios y a reponer las fugas admisibles en la
misma.

47

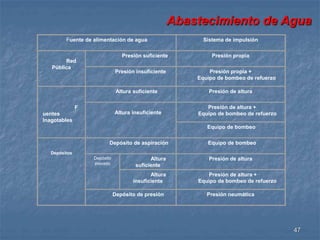

Fuente de alimentación de agua Sistema de impulsión
Red
Pública
Presión suficiente Presión propia
Presión insuficiente Presión propia +
Equipo de bombeo de refuerzo
F
uentes
Inagotables
Altura suficiente Presión de altura
Altura insuficiente
Presión de altura +
Equipo de bombeo
Depósitos
Depósito de aspiración Equipo de bombeo
Depósito
elevado
Altura
suficiente
Presión de altura
Altura
insuficiente
Presión de altura +
Depósito de presión Presión neumática

48

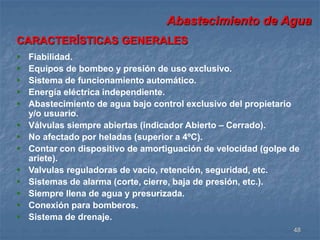

CARACTERÍSTICAS GENERALES
 Fiabilidad.
 Equipos de bombeo y presión de uso exclusivo.
 Sistema de funcionamiento automático.
 Energía eléctrica independiente.
 Abastecimiento de agua bajo control exclusivo del propietario
y/o usuario.
 Válvulas siempre abiertas (indicador Abierto – Cerrado).
 No afectado por heladas (superior a 4ºC).
 Contar con dispositivo de amortiguación de velocidad (golpe de
ariete).
 Valvulas reguladoras de vacío, retención, seguridad, etc.
 Sistemas de alarma (corte, cierre, baja de presión, etc.).
 Siempre llena de agua y presurizada.
 Conexión para bomberos.
 Sistema de drenaje.

49

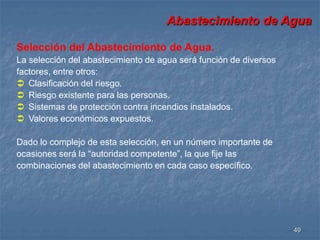

Selección del Abastecimiento de Agua.
La selección del abastecimiento de agua será función de diversos
factores, entre otros:
 Clasificación del riesgo.
 Riesgo existente para las personas.
 Sistemas de protección contra incendios instalados.
 Valores económicos expuestos.
Dado lo complejo de esta selección, en un número importante de
ocasiones será la “autoridad competente”, la que fije las
combinaciones del abastecimiento en cada caso específico.

53

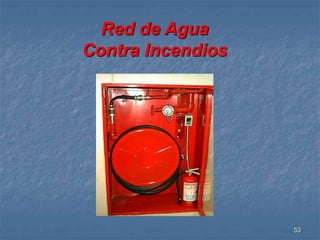

Red de Agua
Contra Incendios

Red de Agua
54

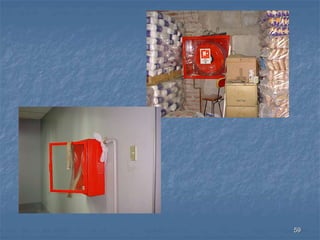

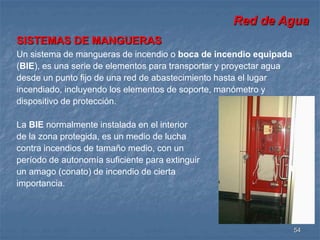

SISTEMAS DE MANGUERAS
Un sistema de mangueras de incendio o boca de incendio equipada
(BIE), es una serie de elementos para transportar y proyectar agua
desde un punto fijo de una red de abastecimiento hasta el lugar
incendiado, incluyendo los elementos de soporte, manómetro y
dispositivo de protección.
La BIE normalmente instalada en el interior
de la zona protegida, es un medio de lucha
contra incendios de tamaño medio, con un
período de autonomía suficiente para extinguir
un amago (conato) de incendio de cierta
importancia.

Red de Agua
Criterios de Selección
Las BIE más aconsejables son las de 25 mm. Sin embargo, en caso de
existir cargas caloríficas elevadas que requieren caudales o alcances
superiores, se podrán utilizar BIE de 38 mm o las bocas combinadas,
en cuyo caso, debe cumplirse el siguiente conjunto de condiciones:
 Entrenamiento del personal.
55
 Posibilidad de despliegue de la manguera.
 Exigencia de alcances de chorro y de caudales grandes.
 La boca combinada se utilizará no sólo cuando exista dificultad de
extensión de la manguera de 50 mm (pues, mientras ésta se lleva a
cabo, se puede atacar rápidamente el fuego con la de 25 mm), sino
también cuando se pretendan minimizar los daños por agua
causados por la extinción.

Red de Agua
56

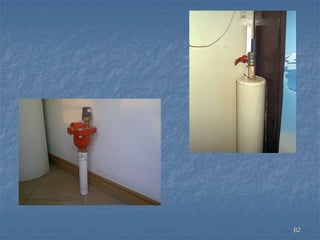

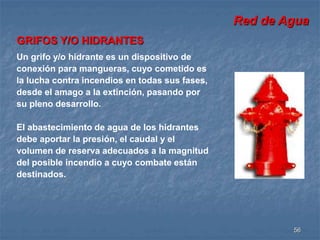

GRIFOS Y/O HIDRANTES
Un grifo y/o hidrante es un dispositivo de
conexión para mangueras, cuyo cometido es
la lucha contra incendios en todas sus fases,
desde el amago a la extinción, pasando por
su pleno desarrollo.
El abastecimiento de agua de los hidrantes
debe aportar la presión, el caudal y el
volumen de reserva adecuados a la magnitud
del posible incendio a cuyo combate están
destinados.

Red de Agua

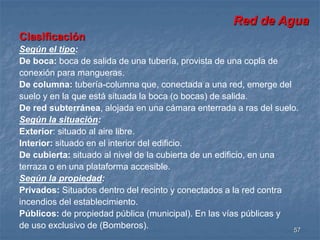

Clasificación
Según el tipo:
De boca: boca de salida de una tubería, provista de una copla de
conexión para mangueras.
De columna: tubería-columna que, conectada a una red, emerge del
suelo y en la que está situada la boca (o bocas) de salida.
De red subterránea, alojada en una cámara enterrada a ras del suelo.
Según la situación:
Exterior: situado al aire libre.
Interior: situado en el interior del edificio.
De cubierta: situado al nivel de la cubierta de un edificio, en una
terraza o en una plataforma accesible.
Según la propiedad:
Privados: Situados dentro del recinto y conectados a la red contra
incendios del establecimiento.
Públicos: de propiedad pública (municipal). En las vías públicas y
de uso exclusivo de (Bomberos).
57

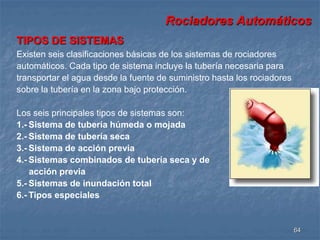

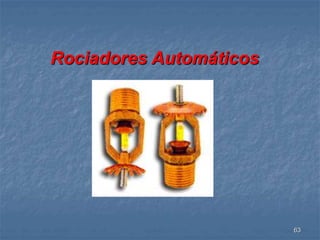

Rociadores Automáticos
64
TIPOS DE SISTEMAS
Existen seis clasificaciones básicas de los sistemas de rociadores
automáticos. Cada tipo de sistema incluye la tubería necesaria para
transportar el agua desde la fuente de suministro hasta los rociadores
sobre la tubería en la zona bajo protección.
Los seis principales tipos de sistemas son:
1.- Sistema de tubería húmeda o mojada
2.- Sistema de tubería seca
3.- Sistema de acción previa
4.- Sistemas combinados de tubería seca y de
acción previa
5.- Sistemas de inundación total
6.- Tipos especiales

65

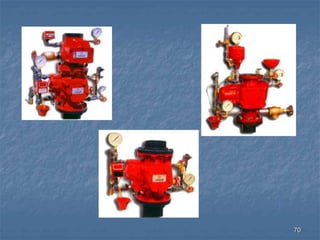

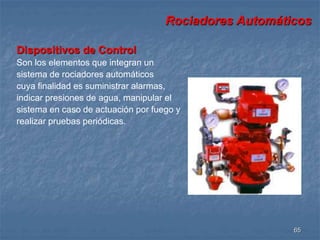

Dispositivos de Control
Son los elementos que integran un
sistema de rociadores automáticos
cuya finalidad es suministrar alarmas,
indicar presiones de agua, manipular el
sistema en caso de actuación por fuego y
realizar pruebas periódicas.

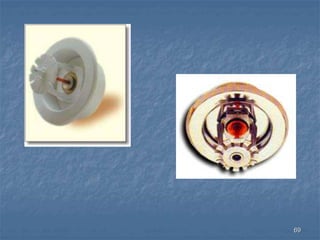

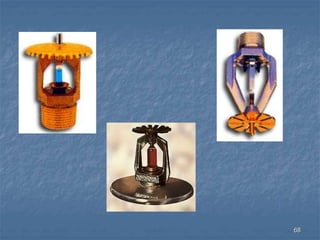

Boquilla de descarga
El rociador automático es una boquilla de descarga excepcional, porque:
 Es cerrada (en todos los demás sistemas de extinción son abiertas).
 Detecta (el fuego).
 Hace la función de válvula o dispositivo de disparo definiendo como
66
«automático» el sistema.
Se clasifican:
 Según el elemento detector
 Según la forma de distribuir el agua.
 Según la posición del montaje
 Según tamaño del orificio de descarga
 Según acabado

67

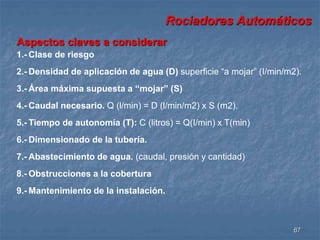

Aspectos claves a considerar
1.- Clase de riesgo
2.- Densidad de aplicación de agua (D) superficie “a mojar” (I/min/m2).
3.- Área máxima supuesta a “mojar” (S)
4.- Caudal necesario. Q (l/min) = D (l/min/m2) x S (m2).
5.- Tiempo de autonomía (T): C (litros) = Q(I/min) x T(min)
6.- Dimensionado de la tubería.
7.- Abastecimiento de agua. (caudal, presión y cantidad)
8.- Obstrucciones a la cobertura
9.- Mantenimiento de la instalación.

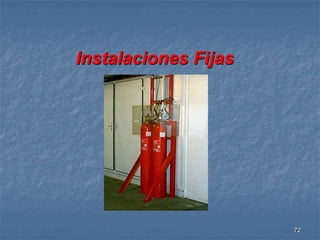

Instalaciones Fijas
73

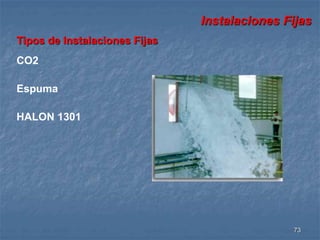

Tipos de Instalaciones Fijas

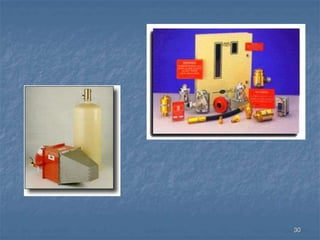

CO2
Espuma
HALON 1301

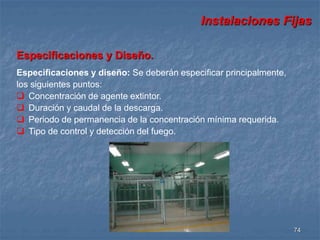

Instalaciones Fijas
74
Especificaciones y Diseño.
Especificaciones y diseño: Se deberán especificar principalmente,
los siguientes puntos:
 Concentración de agente extintor.
 Duración y caudal de la descarga.
 Periodo de permanencia de la concentración mínima requerida.
 Tipo de control y detección del fuego.

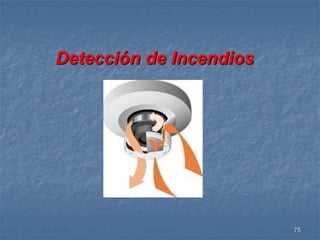

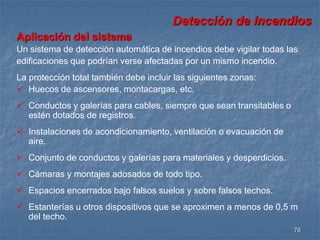

Detección de Incendios
Aplicación del sistema
Un sistema de detección automática de incendios debe vigilar todas las
edificaciones que podrían verse afectadas por un mismo incendio.
La protección total también debe incluir las siguientes zonas:
 Huecos de ascensores, montacargas, etc.
76
 Conductos y galerías para cables, siempre que sean transitables o
estén dotados de registros.
 Instalaciones de acondicionamiento, ventilación o evacuación de
aire.
 Conjunto de conductos y galerías para materiales y desperdicios.
 Cámaras y montajes adosados de todo tipo.
 Espacios encerrados bajo falsos suelos y sobre falsos techos.
 Estanterías u otros dispositivos que se aproximen a menos de 0,5 m
del techo.

77

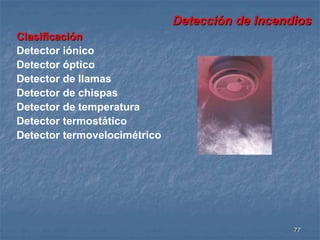

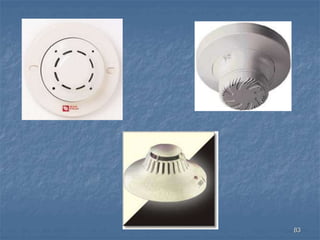

Clasificación
Detector iónico
Detector óptico
Detector de llamas
Detector de chispas
Detector de temperatura
Detector termostático
Detector termovelocimétrico

78
Concepción de la Instalación
La protección debe abarcar un sector de incendio en su totalidad.
Todos los espacios deben estar completamente vigilados.
 Los creados en un local por estanterías u otro tipo de pantallas
distantes del techo menos de 300 mm.
 Los ocultos por encima de los falsos techos y por debajo de los falsos
suelos.
 Los huecos del ascensor, los conductos verticales en general, los
patios interiores cubiertos.
 Los conductos de cables horizontales y verticales.
 Las instalaciones de cimentación, de aireación
y de ventilación.
 Las conducciones horizontales de transporte de materias primas y de
desechos, así como sus colectores.
 Los locales e instalaciones anexos.

79

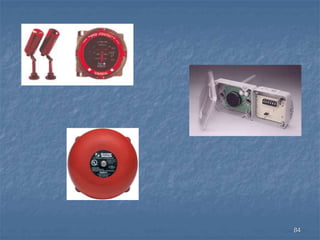

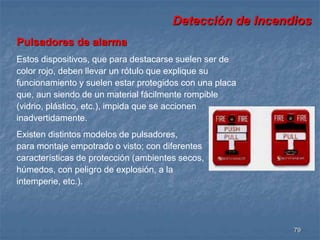

Pulsadores de alarma
Estos dispositivos, que para destacarse suelen ser de
color rojo, deben llevar un rótulo que explique su
funcionamiento y suelen estar protegidos con una placa
que, aun siendo de un material fácilmente rompible
(vidrio, plástico, etc.), impida que se accionen
inadvertidamente.
Existen distintos modelos de pulsadores,
para montaje empotrado o visto; con diferentes
características de protección (ambientes secos,
húmedos, con peligro de explosión, a la
intemperie, etc.).

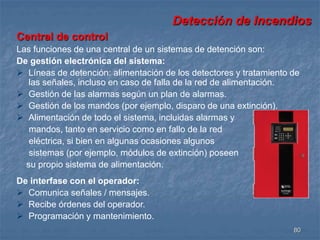

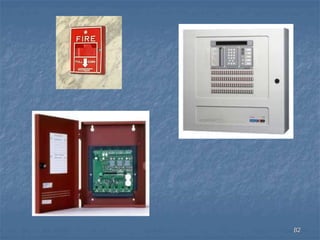

Central de control
Las funciones de una central de un sistemas de detención son:
De gestión electrónica del sistema:
 Líneas de detención: alimentación de los detectores y tratamiento de
80
las señales, incluso en caso de falla de la red de alimentación.
 Gestión de las alarmas según un plan de alarmas.
 Gestión de los mandos (por ejemplo, disparo de una extinción).
 Alimentación de todo el sistema, incluidas alarmas y
mandos, tanto en servicio como en fallo de la red
eléctrica, si bien en algunas ocasiones algunos
sistemas (por ejemplo, módulos de extinción) poseen
su propio sistema de alimentación.
De interfase con el operador:
 Comunica señales / mensajes.
 Recibe órdenes del operador.
 Programación y mantenimiento.

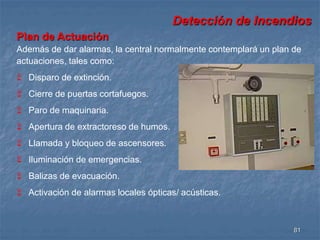

Plan de Actuación
Además de dar alarmas, la central normalmente contemplará un plan de
actuaciones, tales como:
81
 Disparo de extinción.
 Cierre de puertas cortafuegos.
 Paro de maquinaria.
 Apertura de extractoreso de humos.
 Llamada y bloqueo de ascensores.
 Iluminación de emergencias.
 Balizas de evacuación.
 Activación de alarmas locales ópticas/ acústicas.

85

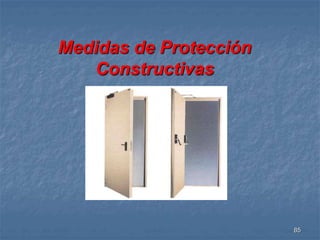

Medidas de Protección
Constructivas

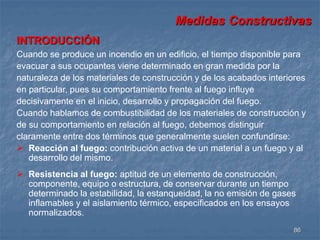

Medidas Constructivas
INTRODUCCIÓN
Cuando se produce un incendio en un edificio, el tiempo disponible para
evacuar a sus ocupantes viene determinado en gran medida por la
naturaleza de los materiales de construcción y de los acabados interiores
en particular, pues su comportamiento frente al fuego influye
decisivamente en el inicio, desarrollo y propagación del fuego.
Cuando hablamos de combustibilidad de los materiales de construcción y
de su comportamiento en relación al fuego, debemos distinguir
claramente entre dos términos que generalmente suelen confundirse:
 Reacción al fuego: contribución activa de un material a un fuego y al
86
desarrollo del mismo.
 Resistencia al fuego: aptitud de un elemento de construcción,
componente, equipo o estructura, de conservar durante un tiempo
determinado la estabilidad, la estanqueidad, la no emisión de gases
inflamables y el aislamiento térmico, especificados en los ensayos
normalizados.

87

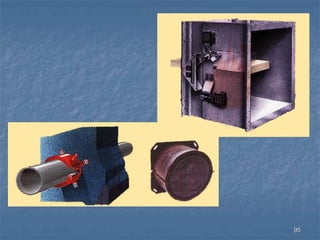

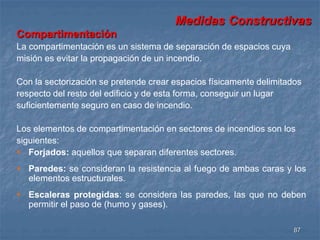

Compartimentación
La compartimentación es un sistema de separación de espacios cuya
misión es evitar la propagación de un incendio.
Con la sectorización se pretende crear espacios físicamente delimitados
respecto del resto del edificio y de esta forma, conseguir un lugar
suficientemente seguro en caso de incendio.
Los elementos de compartimentación en sectores de incendios son los
siguientes:
 Forjados: aquellos que separan diferentes sectores.
 Paredes: se consideran la resistencia al fuego de ambas caras y los
elementos estructurales.
 Escaleras protegidas: se considera las paredes, las que no deben
permitir el paso de (humo y gases).

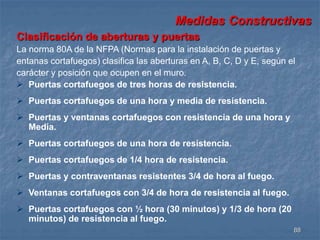

Clasificación de aberturas y puertas
La norma 80A de la NFPA (Normas para la instalación de puertas y
entanas cortafuegos) clasifica las aberturas en A, B, C, D y E, según el
carácter y posición que ocupen en el muro.

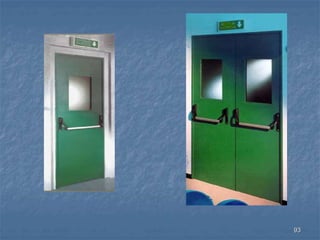

 Puertas cortafuegos de tres horas de resistencia.
88
 Puertas cortafuegos de una hora y media de resistencia.
 Puertas y ventanas cortafuegos con resistencia de una hora y
Media.
 Puertas cortafuegos de una hora de resistencia.
 Puertas cortafuegos de 1/4 hora de resistencia.
 Puertas y contraventanas resistentes 3/4 de hora al fuego.
 Ventanas cortafuegos con 3/4 de hora de resistencia al fuego.
 Puertas cortafuegos con ½ hora (30 minutos) y 1/3 de hora (20
minutos) de resistencia al fuego.

CONTROL DE HUMOS
El control de humos, puede ser utilizado como medida de protección de
personas y bienes materiales.
La causa principal da la gran cantidad de pérdidas humanas no es sólo
la invasión del humo en la zona afectada por el incendio, sino el que
puede afectar a los medios y vías de evacuación, lo que impide una
circulación segura.
La forma de los edificios influye sobre el movimiento natural del aire, ya
afectan las diferentes presiones creadas en el edificio.
La eliminación y control del humo en subterráneos como en altura, se
deberá efectuar a través del movimiento forzado de aire mediante los
siguientes efectos: Extracción; Dilución; Confinamiento.
89

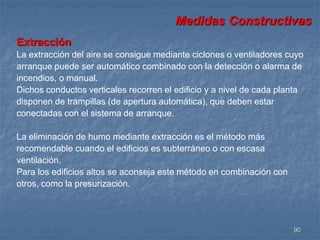

Extracción
La extracción del aire se consigue mediante ciclones o ventiladores cuyo
arranque puede ser automático combinado con la detección o alarma de
incendios, o manual.
Dichos conductos verticales recorren el edificio y a nivel de cada planta
disponen de trampillas (de apertura automática), que deben estar
conectadas con el sistema de arranque.
90
La eliminación de humo mediante extracción es el método más
recomendable cuando el edificios es subterráneo o con escasa
ventilación.
Para los edificios altos se aconseja este método en combinación con
otros, como la presurización.

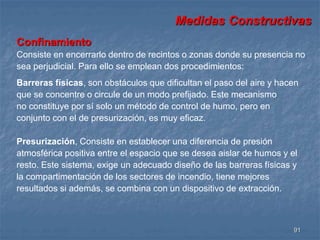

Confinamiento
Consiste en encerrarlo dentro de recintos o zonas donde su presencia no
sea perjudicial. Para ello se emplean dos procedimientos:
Barreras físicas, son obstáculos que dificultan el paso del aire y hacen
que se concentre o circule de un modo prefijado. Este mecanismo
no constituye por sí solo un método de control de humo, pero en
conjunto con el de presurización, es muy eficaz.
Presurización, Consiste en establecer una diferencia de presión
atmosférica positiva entre el espacio que se desea aislar de humos y el
resto. Este sistema, exige un adecuado diseño de las barreras físicas y
la compartimentación de los sectores de incendio, tiene mejores
resultados si además, se combina con un dispositivo de extracción.
91

92
BARRERAS CONTRA FUEGO
Se clasifican de la siguiente forma:
 Barreras contra fuego para acero estructural en edificios.
 Barreras contra fuego de tipo industrial y de alta intensidad.
 Barreras contra fuego para protección de cables.
Existen varios tipos de recubrimientos. Todo dependerá de el tipo de
instalación, el tiempo de protección requerido y especificado (1 a 3 o mas
horas de resistencia),la norma bajo la cual debe de ser el diseño, los
reglamentos de construcción locales y toda normatividad aplicable.
 Pinturas y Barnices
 Aislantes
 Compuertas para Aire Acondicionado
 Tejidos Ignifugos.

¿Para qué se crean las
Brigadas en una
Empresa?
El objeto de crear una Brigada
en la Empresa es tener a un
grupo de personas preparadas
para actuar rápidamente en el
Control de una Emergencia y
ante todo realizar actividades de
Prevención cuando ello sea
posible.
99

Esquema Funcional
100
DIRECCIÓN
COMITÉ DE SEGURIDAD y/o
EMERGENCIA
JEFE SERVICIOS DE
PREVENCIÓN
EQUIPO DE
APOYO
BRIGADA DE
EXTINCIÓN
EQUIPO DE
EVACUACIÓN
EQUIPO DE
SALVATAJE

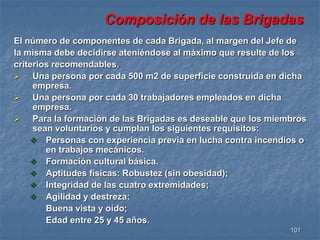

Composición de las Brigadas
El número de componentes de cada Brigada, al margen del Jefe de
la misma debe decidirse ateniéndose al máximo que resulte de los
criterios recomendables.
 Una persona por cada 500 m2 de superficie construida en dicha
101
empresa.
 Una persona por cada 30 trabajadores empleados en dicha
empresa.
 Para la formación de las Brigadas es deseable que los miembros
sean voluntarios y cumplan los siguientes requisitos:
 Personas con experiencia previa en lucha contra incendios o
en trabajos mecánicos.
 Formación cultural básica.
 Aptitudes físicas: Robustez (sin obesidad);
 Integridad de las cuatro extremidades;
 Agilidad y destreza;
Buena vista y oído;
Edad entre 25 y 45 años.

102

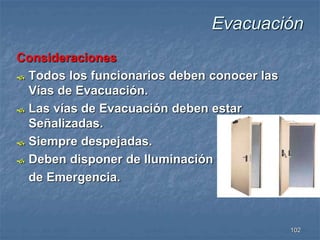

Consideraciones
 Todos los funcionarios deben conocer las
Vías de Evacuación.
 Las vías de Evacuación deben estar
Señalizadas.
 Siempre despejadas.
 Deben disponer de Iluminación
de Emergencia.
Evacuación

Formación y Entrenamiento
103
Entrenamiento:
 Utilización de los extintores en los diferentes tipos de
fuego.
 Utilización de otros medios de extinción en fuegos
reales.
 Rapidez en la intervención y maniobra de la Brigada.
 Ataque entre varios miembros de la Brigada con
extintores diferentes y combinados.
 Ejercicios combinados con los Bomberos (opcional).
 Participación en los ejercicios de evacuación.

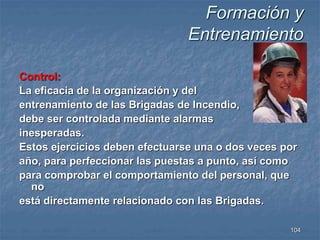

Formación y
Entrenamiento
Control:
La eficacia de la organización y del
entrenamiento de las Brigadas de Incendio,
debe ser controlada mediante alarmas
inesperadas.
Estos ejercicios deben efectuarse una o dos veces por
año, para perfeccionar las puestas a punto, así como
para comprobar el comportamiento del personal, que
104
no
está directamente relacionado con las Brigadas.

105
Debe establecerse
también un programa de
simulacro de evacuación,
dónde se incluyan
prácticas periódicas de la
forma en que deberán
desplazarse sus
ocupantes hacia las
zonas
de seguridad.
Simulacros

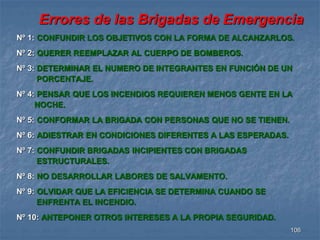

Errores de las Brigadas de Emergencia
Nº 1: CONFUNDIR LOS OBJETIVOS CON LA FORMA DE ALCANZARLOS.
106
Nº 2: QUERER REEMPLAZAR AL CUERPO DE BOMBEROS.
Nº 3: DETERMINAR EL NUMERO DE INTEGRANTES EN FUNCIÓN DE UN
PORCENTAJE.
Nº 4: PENSAR QUE LOS INCENDIOS REQUIEREN MENOS GENTE EN LA
NOCHE.
Nº 5: CONFORMAR LA BRIGADA CON PERSONAS QUE NO SE TIENEN.
Nº 6: ADIESTRAR EN CONDICIONES DIFERENTES A LAS ESPERADAS.
Nº 7: CONFUNDIR BRIGADAS INCIPIENTES CON BRIGADAS
ESTRUCTURALES.
Nº 8: NO DESARROLLAR LABORES DE SALVAMENTO.
Nº 9: OLVIDAR QUE LA EFICIENCIA SE DETERMINA CUANDO SE
ENFRENTA EL INCENDIO.
Nº 10: ANTEPONER OTROS INTERESES A LA PROPIA SEGURIDAD.

107

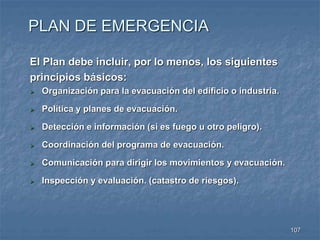

PLAN DE EMERGENCIA
El Plan debe incluir, por lo menos, los siguientes
principios básicos:
 Organización para la evacuación del edificio o industria.
 Política y planes de evacuación.
 Detección e información (si es fuego u otro peligro).
 Coordinación del programa de evacuación.
 Comunicación para dirigir los movimientos y evacuación.
 Inspección y evaluación. (catastro de riesgos).

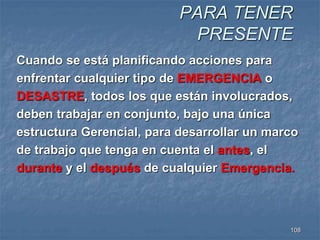

PARA TENER
PRESENTE
Cuando se está planificando acciones para
enfrentar cualquier tipo de EMERGENCIA o
DESASTRE, todos los que están involucrados,
deben trabajar en conjunto, bajo una única
estructura Gerencial, para desarrollar un marco
de trabajo que tenga en cuenta el antes, el
durante y el después de cualquier Emergencia.
108

109
MUCHAS
GRACIAS POR
SU ATENCION

incendios

Más contenido relacionado

La actualidad más candente

Destacado

Similar a incendios

Último

incendios
