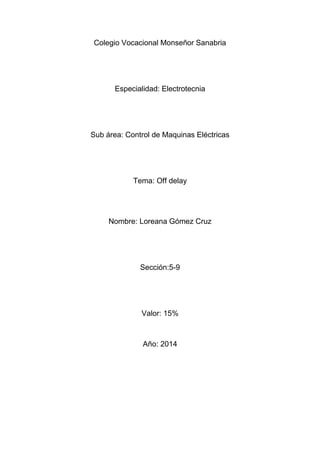

Colegio Vocacional Monseñor Sanabria
Especialidad: Electrotecnia
Sub área: Control de Maquinas Eléctricas
Tema: Off delay
Nombre: Loreana Gómez Cruz
Sección:5-9
Valor: 15%
Año: 2014

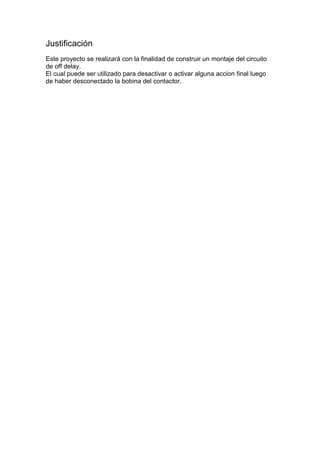

Justificación
Este proyecto se realizará con la finalidad de construir un montaje del circuito
de off delay.
El cual puede ser utilizado para desactivar o activar alguna accion final luego
de haber desconectado la bobina del contactor.

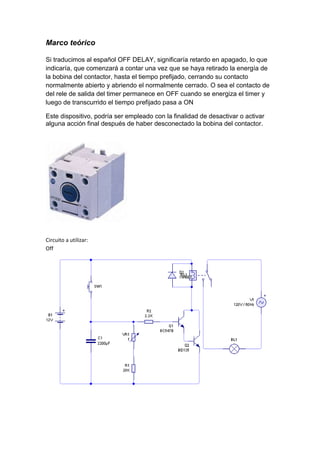

Marco teórico
Si traducimos al español OFF DELAY, significaría retardo en apagado, lo que
indicaría, que comenzará a contar una vez que se haya retirado la energía de
la bobina del contactor, hasta el tiempo prefijado, cerrando su contacto
normalmente abierto y abriendo el normalmente cerrado. O sea el contacto de
del rele de salida del timer permanece en OFF cuando se energiza el timer y
luego de transcurrido el tiempo prefijado pasa a ON
Este dispositivo, podría ser empleado con la finalidad de desactivar o activar
alguna acción final después de haber desconectado la bobina del contactor.
Circuito a utilizar:
Off

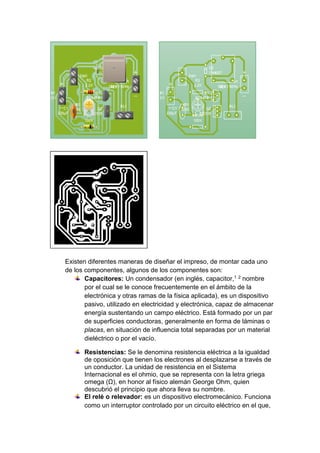

Existen diferentes maneras de diseñar el impreso, de montar cada uno
de los componentes, algunos de los componentes son:
Capacitores: Un condensador (en inglés, capacitor,1 2 nombre
por el cual se le conoce frecuentemente en el ámbito de la
electrónica y otras ramas de la física aplicada), es un dispositivo
pasivo, utilizado en electricidad y electrónica, capaz de almacenar
energía sustentando un campo eléctrico. Está formado por un par
de superficies conductoras, generalmente en forma de láminas o
placas, en situación de influencia total separadas por un material
dieléctrico o por el vacío.
Resistencias: Se le denomina resistencia eléctrica a la igualdad
de oposición que tienen los electrones al desplazarse a través de
un conductor. La unidad de resistencia en el Sistema
Internacional es el ohmio, que se representa con la letra griega
omega (Ω), en honor al físico alemán George Ohm, quien
descubrió el principio que ahora lleva su nombre.

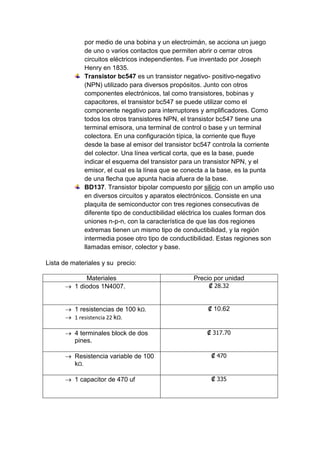

El relé o relevador: es un dispositivo electromecánico. Funciona
como un interruptor controlado por un circuito eléctrico en el que,
por medio de una bobina y un electroimán, se acciona un juego
de uno o varios contactos que permiten abrir o cerrar otros
circuitos eléctricos independientes. Fue inventado por Joseph
Henry en 1835.
Transistor bc547 es un transistor negativo- positivo-negativo
(NPN) utilizado para diversos propósitos. Junto con otros
componentes electrónicos, tal como transistores, bobinas y
capacitores, el transistor bc547 se puede utilizar como el
componente negativo para interruptores y amplificadores. Como
todos los otros transistores NPN, el transistor bc547 tiene una
terminal emisora, una terminal de control o base y un terminal
colectora. En una configuración típica, la corriente que fluye
desde la base al emisor del transistor bc547 controla la corriente
del colector. Una línea vertical corta, que es la base, puede
indicar el esquema del transistor para un transistor NPN, y el
emisor, el cual es la línea que se conecta a la base, es la punta
de una flecha que apunta hacia afuera de la base.
BD137. Transistor bipolar compuesto por silicio con un amplio uso
en diversos circuitos y aparatos electrónicos. Consiste en una
plaquita de semiconductor con tres regiones consecutivas de
diferente tipo de conductibilidad eléctrica los cuales forman dos
uniones n-p-n, con la característica de que las dos regiones
extremas tienen un mismo tipo de conductibilidad, y la región
intermedia posee otro tipo de conductibilidad. Estas regiones son
llamadas emisor, colector y base.
Lista de materiales y su precio:
Materiales Precio por unidad
 1 diodos 1N4007. ₡ 28.32
 1 resistencias de 100 kΩ.
 1 resistencia 22 kΩ.
₡ 10.62
 4 terminales block de dos
pines.
₡ 317.70
 Resistencia variable de 100
kΩ.
₡ 470
 1 capacitor de 470 uf
₡ 335

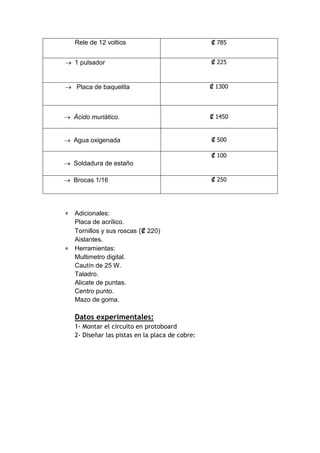

Rele de 12 voltios
₡ 785
 1 pulsador ₡ 225
 Placa de baquelita ₡ 1300
 Ácido muriático.
₡ 1450
 Agua oxigenada
₡ 500
 Soldadura de estaño
₡ 100
 Brocas 1/16 ₡ 250
 Adicionales:
Placa de acrílico.
Tornillos y sus roscas (₡ 220)
Aislantes.
 Herramientas:
Multimetro digital.
Cautín de 25 W.
Taladro.
Alicate de puntas.
Centro punto.
Mazo de goma.
Datos experimentales:
1- Montar el circuito en protoboard
2- Diseñar las pistas en la placa de cobre:






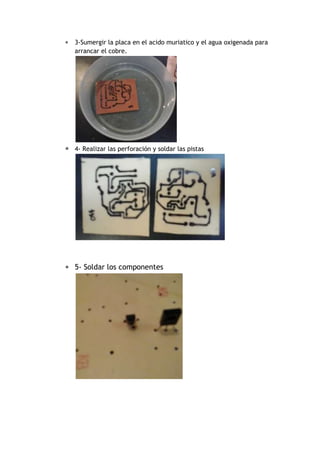

 3-Sumergir la placa en el acido muriatico y el agua oxigenada para
arrancar el cobre.

 4- Realizar las perforación y soldar las pistas
 5- Soldar los componentes

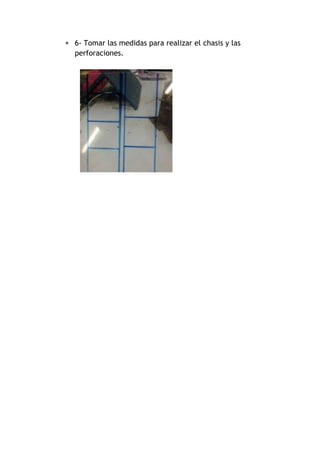

 6- Tomar las medidas para realizar el chasis y las
perforaciones.

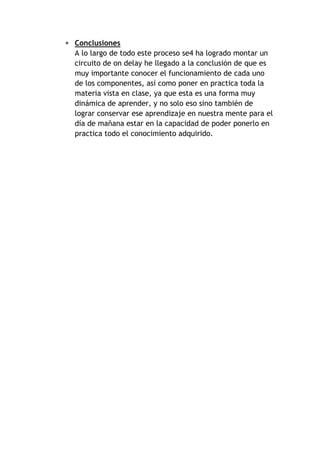

 Conclusiones
A lo largo de todo este proceso se4 ha logrado montar un
circuito de on delay he llegado a la conclusión de que es
muy importante conocer el funcionamiento de cada uno
de los componentes, así como poner en practica toda la
materia vista en clase, ya que esta es una forma muy
dinámica de aprender, y no solo eso sino también de
lograr conservar ese aprendizaje en nuestra mente para el
día de mañana estar en la capacidad de poder ponerlo en
practica todo el conocimiento adquirido.
