1. Integrando Oracle BI, BPM y BAM 11g:
El ciclo completo de la información
Edelweiss Kammermann
AROUG BI DAY – Buenos Aires Junio 2013

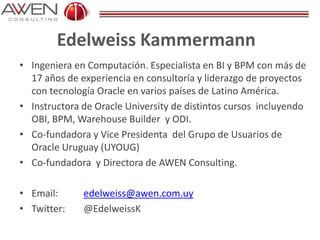

2. Edelweiss Kammermann
• Ingeniera en Computación. Especialista en BI y BPM con más de
17 años de experiencia en consultoría y liderazgo de proyectos
con tecnología Oracle en varios países de Latino América.
• Instructora de Oracle University de distintos cursos incluyendo
OBI, BPM, Warehouse Builder y ODI.
• Co-fundadora y Vice Presidenta del Grupo de Usuarios de
Oracle Uruguay (UYOUG)
• Co-fundadora y Directora de AWEN Consulting.
• Email: edelweiss@awen.com.uy
• Twitter: @EdelweissK

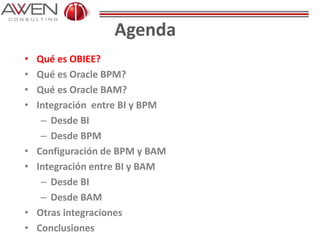

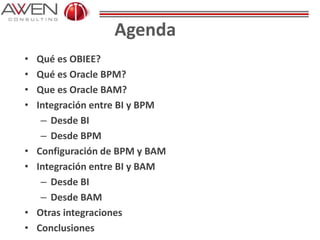

3. Agenda
• Qué es OBIEE?
• Qué es Oracle BPM?
• Que es Oracle BAM?
• Integración entre BI y BPM
– Desde BI
– Desde BPM
• Configuración de BPM y BAM
• Integración entre BI y BAM
– Desde BI
– Desde BAM
• Otras integraciones
• Conclusiones

4. Agenda
• Qué es OBIEE?
• Qué es Oracle BPM?
• Qué es Oracle BAM?
• Integración entre BI y BPM
– Desde BI
– Desde BPM
• Configuración de BPM y BAM
• Integración entre BI y BAM
– Desde BI
– Desde BAM
• Otras integraciones
• Conclusiones

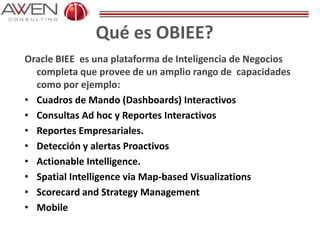

5. Qué es OBIEE?
Oracle BIEE es una plataforma de Inteligencia de Negocios
completa que provee de un amplio rango de capacidades
como por ejemplo:
• Cuadros de Mando (Dashboards) Interactivos
• Consultas Ad hoc y Reportes Interactivos
• Reportes Empresariales.
• Detección y alertas Proactivos
• Actionable Intelligence.
• Spatial Intelligence via Map-based Visualizations
• Scorecard and Strategy Management
• Mobile

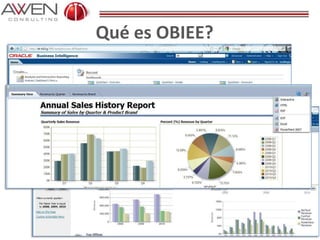

6. Qué es OBIEE?

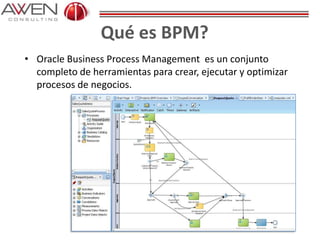

7. Qué es BPM?
• Oracle Business Process Management es un conjunto
completo de herramientas para crear, ejecutar y optimizar
procesos de negocios.

8. Qué es BAM?
• Oracle BAM brinda a los ejecutivos de negocio la habilidad de
monitorear sus procesos y servicios de negocio y de cambiar
estos procesos rapidamente o tomar acciones correctivas.

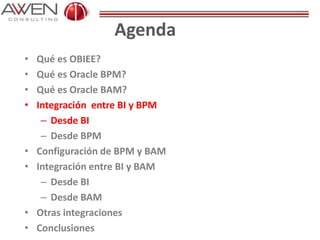

9. Agenda
• Qué es OBIEE?
• Qué es Oracle BPM?
• Qué es Oracle BAM?
• Integración entre BI y BPM
– Desde BI
– Desde BPM
• Configuración de BPM y BAM
• Integración entre BI y BAM
– Desde BI
– Desde BAM
• Otras integraciones
• Conclusiones

10. Integración entre BI y BPM
Desde BI
• Un proceso de BPM puede ser publicado como Web Service
por lo que BI puede llamarlo desde
• Analyses
• Dashboard
• Agents
• BPM provee vistas sobre su Esquema Estrella (Process Cubes)
para monitorear los procesos y evaluar la performance de los
procesos completados y de las instancias que se están
ejecutando

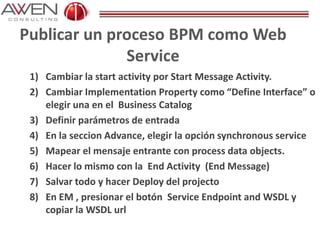

11. Publicar un proceso BPM como Web
Service
1) Cambiar la start activity por Start Message Activity.
2) Cambiar Implementation Property como “Define Interface” o
elegir una en el Business Catalog
3) Definir parámetros de entrada
4) En la seccion Advance, elegir la opción synchronous service
5) Mapear el mensaje entrante con process data objects.
6) Hacer lo mismo con la End Activity (End Message)
7) Salvar todo y hacer Deploy del projecto
8) En EM , presionar el botón Service Endpoint and WSDL y
copiar la WSDL url

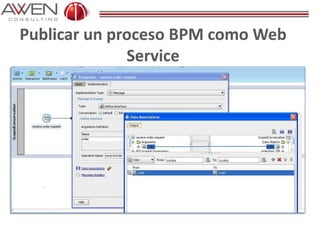

12. Publicar un proceso BPM como Web
Service

13. Publicar un proceso BPM como Web
Service

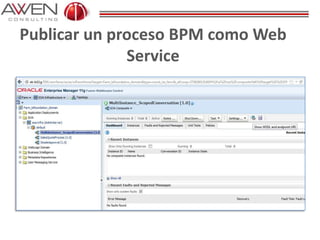

14. Publicar un proceso BPM como Web
Service

15. Publicar un proceso BPM como Web
Service

16. Publicar un proceso BPM como Web
Service

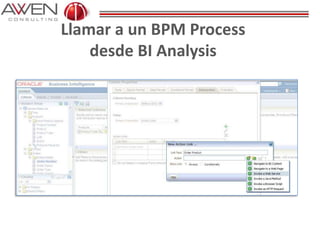

17. Llamar a un BPM Process
desde BI Analysis

18. Llamar a un BPM Process
desde BI Analysis

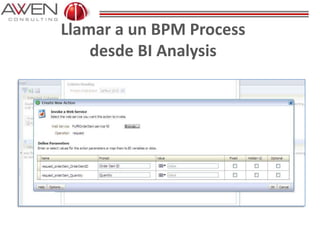

19. Llamar a un BPM Process
desde BI Analysis

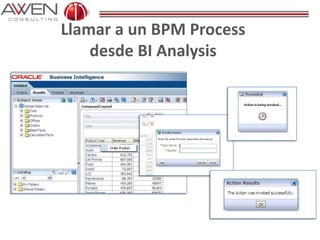

20. Llamar a un BPM Process
desde BI Analysis

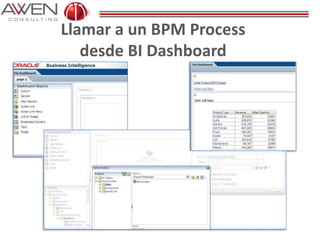

21. Llamar a un BPM Process
desde BI Dashboard

22. Llamar a un BPM Process
desde BI Agent

23. Integración entre BI y BPM
Usando Process Cubes
• BPM provee vistas sobre su STAR Schema (Process Cubes) para monitorear
los procesos y evaluar la performance de los procesos completados y las
instancias que están en ejecucución.

24. Integración entre BI y BPM
Usando Process Cubes
Facts Views
Dimensions Views

25. Integración entre BI y BPM
Usando Process Cubes

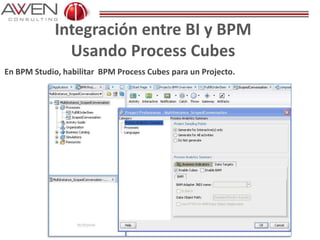

En BPM Studio, habilitar BPM Process Cubes para un Projecto.

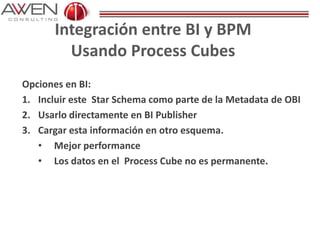

26. Integración entre BI y BPM
Usando Process Cubes
Opciones en BI:
1. Incluir este Star Schema como parte de la Metadata de OBI
2. Usarlo directamente en BI Publisher
3. Cargar esta información en otro esquema.
• Mejor performance
• Los datos en el Process Cube no es permanente.

27. Integración entre BI y BPM
Usando Process Cubes

28. Integración entre BI y BPM
Usando Process Cubes

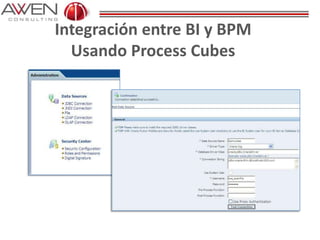

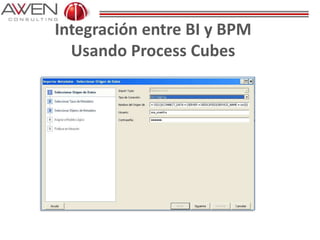

29. Integración entre BI y BPM
Usando Process Cubes

30. Integración entre BI y BPM
Usando Process Cubes

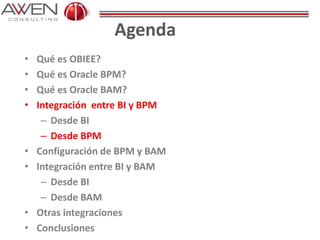

31. Agenda
• Qué es OBIEE?
• Qué es Oracle BPM?
• Qué es Oracle BAM?
• Integración entre BI y BPM
– Desde BI
– Desde BPM
• Configuración de BPM y BAM
• Integración entre BI y BAM
– Desde BI
– Desde BAM
• Otras integraciones
• Conclusiones

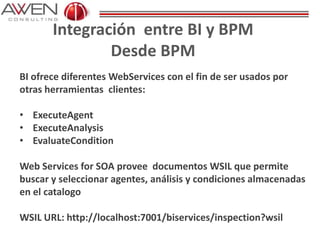

32. Integración entre BI y BPM
Desde BPM
BI ofrece diferentes WebServices con el fin de ser usados por
otras herramientas clientes:
• ExecuteAgent
• ExecuteAnalysis
• EvaluateCondition
Web Services for SOA provee documentos WSIL que permite
buscar y seleccionar agentes, análisis y condiciones almacenadas
en el catalogo
WSIL URL: http://localhost:7001/biservices/inspection?wsil

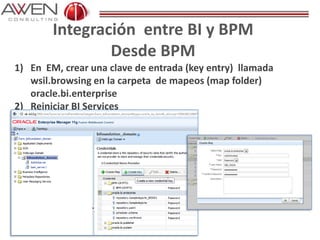

33. Integración entre BI y BPM
Desde BPM
1) En EM, crear una clave de entrada (key entry) llamada
wsil.browsing en la carpeta de mapeos (map folder)
oracle.bi.enterprise
2) Reiniciar BI Services

34. Integración entre BI y BPM
Desde BPM

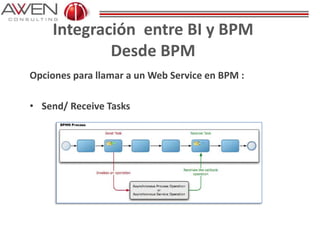

Opciones para llamar a un Web Service en BPM :
• Send/ Receive Tasks

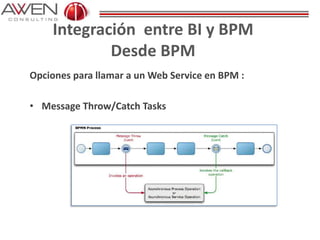

35. Integración entre BI y BPM
Desde BPM
Opciones para llamar a un Web Service en BPM :
• Message Throw/Catch Tasks

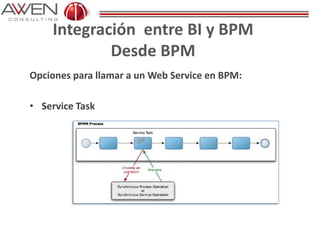

36. Integración entre BI y BPM
Desde BPM
Opciones para llamar a un Web Service en BPM:
• Service Task

37. Integración entre BI y BPM
Desde BPM
1) Crear un service en el Business Catalog referenciando el WS
de BI.

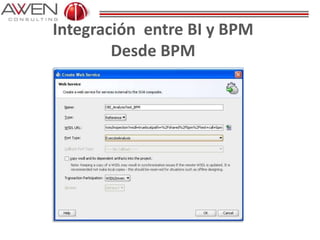

38. Integración entre BI y BPM
Desde BPM

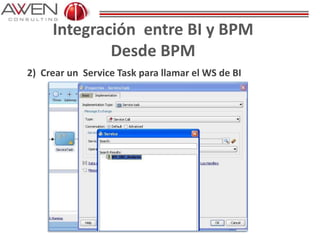

39. Integración entre BI y BPM
Desde BPM
2) Crear un Service Task para llamar el WS de BI

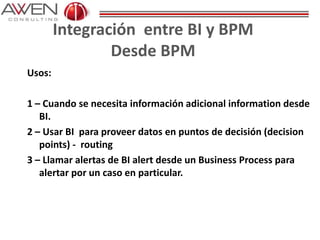

40. Integración entre BI y BPM
Desde BPM
Usos:
1 – Cuando se necesita información adicional information desde
BI.
2 – Usar BI para proveer datos en puntos de decisión (decision
points) - routing
3 – Llamar alertas de BI alert desde un Business Process para
alertar por un caso en particular.

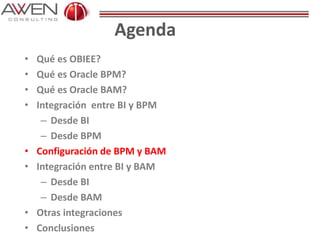

41. Agenda
• Qué es OBIEE?
• Qué es Oracle BPM?
• Qué es Oracle BAM?
• Integración entre BI y BPM
– Desde BI
– Desde BPM
• Configuración de BPM y BAM
• Integración entre BI y BAM
– Desde BI
– Desde BAM
• Otras integraciones
• Conclusiones

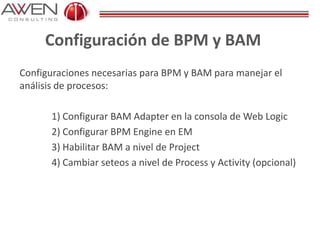

42. Configuración de BPM y BAM
Configuraciones necesarias para BPM y BAM para manejar el
análisis de procesos:
1) Configurar BAM Adapter en la consola de Web Logic
2) Configurar BPM Engine en EM
3) Habilitar BAM a nivel de Project
4) Cambiar seteos a nivel de Process y Activity (opcional)

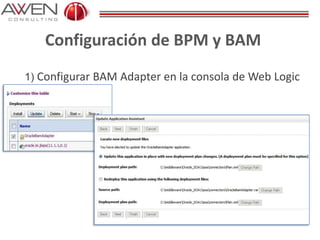

43. Configuración de BPM y BAM
1) Configurar BAM Adapter en la consola de Web Logic

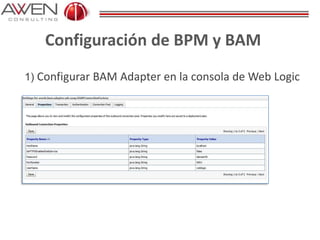

44. Configuración de BPM y BAM
1) Configurar BAM Adapter en la consola de Web Logic

45. Configuración de BPM y BAM
1) Configurar BAM Adapter en la consola de Web Logic

46. Configuración de BPM y BAM
2) Configurar BPM Engine en EM

47. Configuración de BPM y BAM
3) Habilitar BAM a nivel de Project

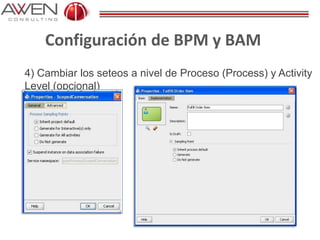

48. Configuración de BPM y BAM
4) Cambiar los seteos a nivel de Proceso (Process) y Activity
Level (opcional)

49. Integración entre BI y BAM
Desde BI
Integrar OBIEE Dashboards con BAM
Todos los dashboards y los reportes de BAM se pueden ver
directamente como páginas web sin tener que usar el
ActiveViewer:
1. En el Active Studio seleccionar un reporte ( en My Reports o en
Shared Reports)
2. En la lista de Actions, click Copy Shortcut
3. Copiar la URL mostrada en la ventana de diálogo.
4. Incluirla en OBIEE Dashboards

50. Integración entre BI y BAM
Desde BI
Integrar Publisher con BAM
Usando Web Services de BAM, crear data models en BI Publisher:
1) Crear un nuevo data model usando un data set basado en Web
Service.
2) Usar el método GET sólo disponible en el Web Service
DataObjectOperationsByName .

51. Agenda
• Qué es OBIEE?
• Qué es Oracle BPM?
• Qué es Oracle BAM?
• Integración entre BI y BPM
– Desde BI
– Desde BPM
• Configuración de BPM y BAM
• Integración entre BI y BAM
– Desde BI
– Desde BAM
• Otras integraciones
• Conclusiones

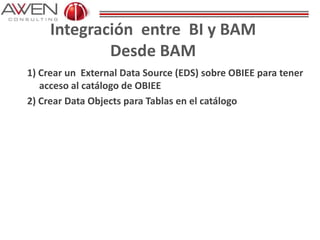

52. Integración entre BI y BAM
Desde BAM
1) Crear un External Data Source (EDS) sobre OBIEE para tener
acceso al catálogo de OBIEE
2) Crear Data Objects para Tablas en el catálogo

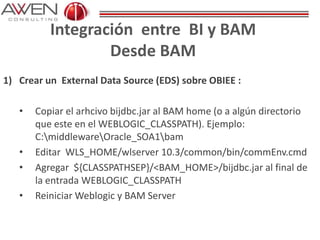

53. Integración entre BI y BAM
Desde BAM
1) Crear un External Data Source (EDS) sobre OBIEE :
• Copiar el arhcivo bijdbc.jar al BAM home (o a algún directorio
que este en el WEBLOGIC_CLASSPATH). Ejemplo:
C:middlewareOracle_SOA1bam
• Editar WLS_HOME/wlserver 10.3/common/bin/commEnv.cmd
• Agregar ${CLASSPATHSEP}/<BAM_HOME>/bijdbc.jar al final de
la entrada WEBLOGIC_CLASSPATH
• Reiniciar Weblogic y BAM Server

54. Integración entre BI y BAM
Desde BAM

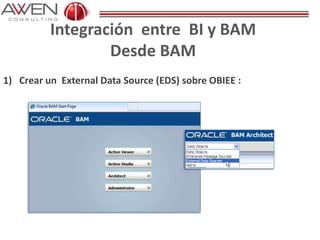

1) Crear un External Data Source (EDS) sobre OBIEE :

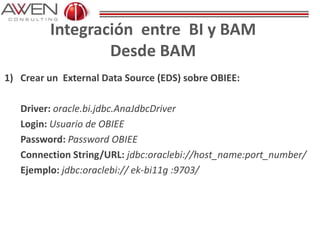

55. Integración entre BI y BAM
Desde BAM
1) Crear un External Data Source (EDS) sobre OBIEE:
Driver: oracle.bi.jdbc.AnaJdbcDriver
Login: Usuario de OBIEE
Password: Password OBIEE
Connection String/URL: jdbc:oraclebi://host_name:port_number/
Ejemplo: jdbc:oraclebi:// ek-bi11g :9703/

56. Integración entre BI y BAM
Desde BAM

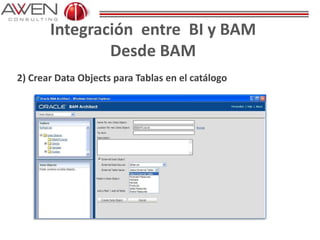

2) Crear Data Objects para Tablas en el catálogo

57. Agenda
• Qué es OBIEE?
• Qué es Oracle BPM?
• Qué es Oracle BAM?
• Integración entre BI y BPM
– Desde BI
– Desde BPM
• Configuración de BPM y BAM
• Integración entre BI y BAM
– Desde BI
– Desde BAM
• Otras integraciones
• Conclusiones

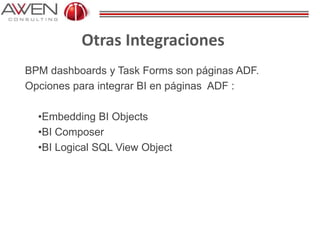

58. Otras Integraciones
BPM dashboards y Task Forms son páginas ADF.
Opciones para integrar BI en páginas ADF :
•Embedding BI Objects
•BI Composer
•BI Logical SQL View Object

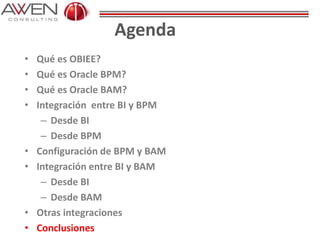

59. Agenda
• Qué es OBIEE?
• Qué es Oracle BPM?
• Qué es Oracle BAM?
• Integración entre BI y BPM
– Desde BI
– Desde BPM
• Configuración de BPM y BAM
• Integración entre BI y BAM
– Desde BI
– Desde BAM
• Otras integraciones
• Conclusiones

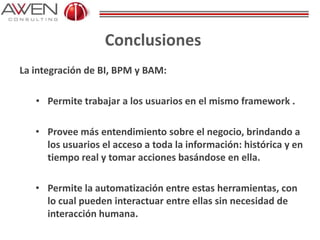

60. Conclusiones
La integración de BI, BPM y BAM:
• Permite trabajar a los usuarios en el mismo framework .
• Provee más entendimiento sobre el negocio, brindando a
los usuarios el acceso a toda la información: histórica y en
tiempo real y tomar acciones basándose en ella.
• Permite la automatización entre estas herramientas, con
lo cual pueden interactuar entre ellas sin necesidad de
interacción humana.

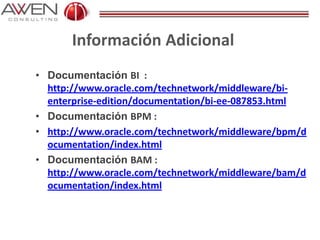

61. Información Adicional
• Documentación BI :
http://www.oracle.com/technetwork/middleware/bi-
enterprise-edition/documentation/bi-ee-087853.html
• Documentación BPM :
• http://www.oracle.com/technetwork/middleware/bpm/d
ocumentation/index.html
• Documentación BAM :
http://www.oracle.com/technetwork/middleware/bam/d
ocumentation/index.html

62. Información Adicional

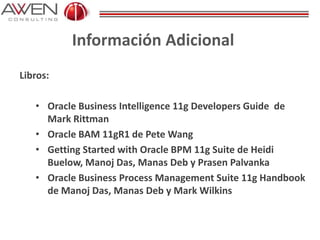

Libros:
• Oracle Business Intelligence 11g Developers Guide de
Mark Rittman
• Oracle BAM 11gR1 de Pete Wang
• Getting Started with Oracle BPM 11g Suite de Heidi
Buelow, Manoj Das, Manas Deb y Prasen Palvanka
• Oracle Business Process Management Suite 11g Handbook
de Manoj Das, Manas Deb y Mark Wilkins

63. Q&A

64. Muchas gracias!
Email: edelweiss@awen.com.uy
