1. Investiga en fuentes confiables de información lo siguiente:
a. Los elementos de interconexión, su función y una imagen con la que se represente dicho elemento en los diagramas de red (puedes buscar en Internet estas imágenes, como las que utiliza cisco para representar dichos elementos). Por ejemplo: Elemento Función Imagen Switch Establece conexiones entre distintos dispositivos de red. Imagen obtenida de: Cisco. Network Topology Icons: http://www.cisco.com/web/about/ac50/ac47/2.html. Sólo para fines educativos.
b.
c. Los protocolos estándar de Internet.
2. Elabora un cuadro sinóptico con la información investigada, y además incluye tus conclusiones sobre lo siguiente:
o La importancia de la red empresarial.
o Las ventajas y desventajas de cada tipo de topología estudiada en este tema.
3. Investiga una empresa del giro comercial que utilice tecnología WAN, e identifica al menos 5 aplicaciones prácticas de dicha tecnología que ayuden a hacer más eficientes los procesos de la empresa investigada.
4. Investiga en fuentes confiables de información acerca de la tecnología denominada frame relay, considerando al menos los siguientes aspectos:
o Principales características
o Ventajas y desventajas
o Aplicaciones
o Anchos de banda obtenidos
o Tipo de servicio que requiere
5. Elabora un diagrama en el que se muestre cómo se implementa frame relay (considera los 8 pasos estudiados en el tema) en uno de los procesos identificados en la empresa comercial investigada en el punto uno de este ejercicio.
6. De los siguientes elementos de frame relay explica sus características, cómo funcionan, la implicación en caso de que fallen y cómo solucionarás en caso de fallo:
o Velocidad de acceso local
o LMI
o Bc
o FECN
o BECN
7. Elabora un reporte en el que incluyas los resultados de tu ejercicio y tus conclusiones sobre las ventajas de contar con una WAN empresarial y de usar frame relay.
8. Investiga en al menos 2 fuentes serias de información acerca de lo que es el direccionamiento NAT y PAT, considerando lo siguiente:
o ¿Qué es NAT?
o ¿Qué es PAT?
o ¿Qué beneficios traen ambos tipos de direccionamiento?
o ¿Cuáles son las ventajas de utilizar NAT y PAT en lugar del direccionamiento IP y VLSM?

9. Compara la diferencia entre una VLAN y las interVLAN, describiendo la siguiente información:
o ¿Qué es una VLAN?
o ¿Qué es una interVLAN?
o Funcionamiento de una VLAN.
o Protocolos utilizados por una interVLAN.
o Ventajas y desventajas de la VLAN.
o Ventajas y desventajas de la interVLAN.
10. Realiza un diagrama sobre la traducción de una dirección local a una dirección global por medio del direccionamiento NAT; y un diagrama de PAT en donde identifiques la dirección local interna, la dirección global interna, la dirección global externa y la dirección local externa (como se muestra en los ejemplos del tema).
Analiza el siguiente problema y realiza lo que se te solicita:
Una empresa piensa implementar una red, pero necesita que sus departamentos estén debidamente identificados dentro de la red para tener una mayor seguridad con la información y una mejor administración de los recursos de red.
1. Realiza un diagrama de red en donde se muestre la segmentación de la red con máximo 4 segmentos con el dispositivo de interconexión HUB, mencionando el nombre del departamento de cada área como segmento de red; para esto te puedes basar en la figura 6 del tema 4.
2. Realiza una tabla comparativa entre el Hub y el router en donde incluyas la siguiente información:
o Principales características.
o Ventajas y desventajas del dispositivo.
3. Elabora un reporte en el que incluyas lo siguiente:
o Diagrama de red elaborado.
o Tabla comparativa.
o Conclusiones sobre la importancia de los dispositivos de transmisión de voz y datos dentro de las redes empresariales; y los beneficios obtenidos por las empresas al implementar los dispositivos de interconexión.
En base al siguiente diagrama de NAT estática, realiza el proceso de configuración utilizando los comandos necesarios para que la red quede configurada como en la figura.

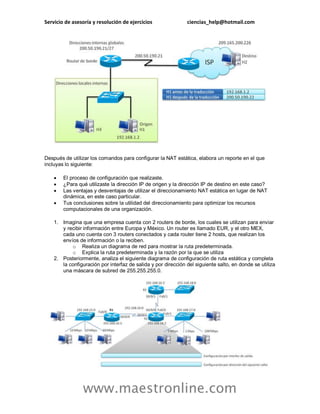

Después de utilizar los comandos para configurar la NAT estática, elabora un reporte en el que incluyas lo siguiente:
 El proceso de configuración que realizaste.
 ¿Para qué utilizaste la dirección IP de origen y la dirección IP de destino en este caso?
 Las ventajas y desventajas de utilizar el direccionamiento NAT estática en lugar de NAT dinámica, en este caso particular.
 Tus conclusiones sobre la utilidad del direccionamiento para optimizar los recursos computacionales de una organización.
1. Imagina que una empresa cuenta con 2 routers de borde, los cuales se utilizan para enviar y recibir información entre Europa y México. Un router es llamado EUR, y el otro MEX, cada uno cuenta con 3 routers conectados y cada router tiene 2 hosts, que realizan los envíos de información o la reciben.
o Realiza un diagrama de red para mostrar la ruta predeterminada.
o Explica la ruta predeterminada y la razón por la que se utiliza
2. Posteriormente, analiza el siguiente diagrama de configuración de ruta estática y completa la configuración por interfaz de salida y por dirección del siguiente salto, en donde se utiliza una máscara de subred de 255.255.255.0.

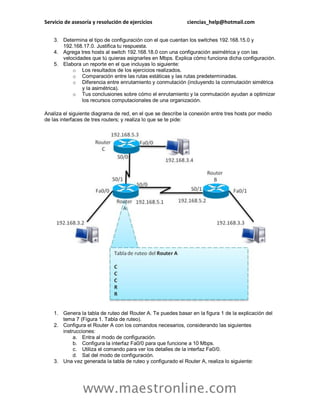

3. Determina el tipo de configuración con el que cuentan los switches 192.168.15.0 y 192.168.17.0. Justifica tu respuesta.
4. Agrega tres hosts al switch 192.168.18.0 con una configuración asimétrica y con las velocidades que tú quieras asignarles en Mbps. Explica cómo funciona dicha configuración.
5. Elabora un reporte en el que incluyas lo siguiente:
o Los resultados de los ejercicios realizados.
o Comparación entre las rutas estáticas y las rutas predeterminadas.
o Diferencia entre enrutamiento y conmutación (incluyendo la conmutación simétrica y la asimétrica).
o Tus conclusiones sobre cómo el enrutamiento y la conmutación ayudan a optimizar los recursos computacionales de una organización.
Analiza el siguiente diagrama de red, en el que se describe la conexión entre tres hosts por medio de las interfaces de tres routers; y realiza lo que se te pide:
1. Genera la tabla de ruteo del Router A. Te puedes basar en la figura 1 de la explicación del tema 7 (Figura 1. Tabla de ruteo).
2. Configura el Router A con los comandos necesarios, considerando las siguientes instrucciones:
a. Entra al modo de configuración.
b. Configura la interfaz Fa0/0 para que funcione a 10 Mbps.
c. Utiliza el comando para ver los detalles de la interfaz Fa0/0.
d. Sal del modo de configuración.
3. Una vez generada la tabla de ruteo y configurado el Router A, realiza lo siguiente:

a. Agrega un Router D al diagrama de red, el cual debe estar conectado al Router B con la dirección 192.168.5.4, por medio de la interfaz S0/0 a la interfaz S0/1 del Router D.
b. Después de haber agregado el router D, genera la tabla de ruteo del Router B.
c. Compara la tabla de ruteo del Router A con la del Router B y explícalas con tus propias palabras. Justifica tu explicación.
4. Elabora un reporte en el que incluyas la siguiente información:
o Resultados de tu ejercicio (lo que realizaste en los puntos 1, 2 y 3).
o Explicación de lo que significan las letras C y R dentro de la tabla de ruteo.
o Tus conclusiones sobre los beneficios de utilizar los routers en las redes empresariales.
Analiza el siguiente diagrama de red de una empresa, la cual cuenta con 3 segmentos de red y accede a Internet por medio de un ISP:
Después de haber analizado el diagrama, realiza lo siguiente:
1. Completa la tabla de conmutación del switch S2, como se muestra en el diagrama.
2. Configura el router R3 en base a la información que se solicita.
3. Considerando que el router R3 es un router de borde configurado con NAT estática, determina la dirección del host C1 antes de la traducción hacia el ISP, y la dirección traducida cuando viaja la información hacia el ISP.
4. Incluye los comandos de configuración básica para que el router R3 quede configurado como se muestra en el diagrama.
5. Menciona el tipo de conmutación con la que se deben configurar cada uno de los switches y la velocidad para un óptimo funcionamiento. Justifica tu respuesta.

6. Explica la principal ventaja de que una empresa cuente con una red segmentada como esta que analizaste. Justifica tu respuesta.
Realiza los siguientes ejercicios:
1. Analiza la siguiente topología de red EIGRP, en la que se muestran las rutas para llegar de R1 a la red X.
Considerando el diagrama anterior, responde lo siguiente:
a. Realiza una tabla en donde incluyas la siguiente información: Tipo de sucesor Distancia factible (FD) Distancia comunicada (AD)
b. Menciona la diferencia entre sucesor y sucesor factible.
c. Agrega un router R4 al diagrama, el cual debe contar con una FD de 19 y una AD de 3 hacia la Red X.
d. Agrega un router R5 al diagrama, el cual debe contar con una FD de 19 y una AD de 2 hacia la Red X.
e. Menciona los nuevos sucesores y sucesores factibles.
f. Explica cómo se determina un sucesor. Justifica tu respuesta.
g. Explica para qué sirve un sucesor factible. Justifica tu respuesta.
3. Analiza el siguiente diagrama, en el cual se muestra el envío y la recepción de mensajes entre tres routers de la red.

Considerando el diagrama anterior, responde lo siguiente:
a. ¿Para qué envía el router R1 el mensaje de consulta a R2?
b. ¿Qué acción toma R1 cuando recibe el mensaje de acuse de recibido por parte de R2?
c. Hasta este momento, ¿con cuáles direcciones cuenta R1 en su tabla de topología?
d. ¿Para qué envía el router R2 el mensaje de hello a R3?
e. ¿Qué pasa cuando R2 recibe el mensaje de actualización por parte de R3?
f. ¿Por qué envía R2 un mensaje de actualización a R1?
g. Hasta este momento, ¿con cuáles direcciones cuenta R1 en su tabla de topología?
h. Menciona el comando con el que se puede consultar la información de la topología de red.
i. ¿Qué comando utilizarías si se quieren monitorear los paquetes enviados y recibidos en la red?
j. ¿Qué comando utilizarías si se quiere conocer detalles sobre los vecinos de la red?
k. ¿Qué comando utilizarías si se quiere conocer el estado de las interfaces de los routers y determinar las que se encuentran activas y las inactivas?
l. Si R1 cuenta con una métrica de carga de 120/255, ¿cómo se está reflejando la cantidad de tráfico?, ¿es mucho o es poco?
m. Si R2 cuenta con una métrica de fiabilidad de 240/255, ¿qué representa este valor? Si tuviera un valor de 100/255, ¿qué representaría? ¿Cuál sería el valor ideal entre estos dos valores para R2 y por qué?
n. Si R3 utiliza una interfaz Fast Ethernet, y cuenta con una métrica de retardo de 200 microsegundos, ¿qué puedes afirmar sobre la condición de dicha interfaz?

Elabora un reporte con los resultados de los ejercicios e incluye tus conclusiones sobre la utilidad de los protocolos de enrutamiento EIGRP para favorecer el mejor desempeño dentro de una organización.
Lee con atención lo siguiente:
Se cuenta con una red OSPF que conecta las ciudades de Monterrey, Guadalajara y Durango; sin embargo, aún no está configurada por completo. Analiza el siguiente diagrama y realiza un reporte en el que incluyas la configuración solicitada:
Realiza una configuración OSPF de área simple en donde configures cada una de las interfaces de los routers Monterrey y Durango por medio de los comandos necesarios, incluyendo la siguiente información:
1. Configuración de las interfaces E0/0, S0/0 y S0/1 del router Monterrey.
2. Configuración de las interfaces E0/1, S0/0 y S0/1 del router Durango.
3. Configuración de la red OSPF 1 en el router Monterrey.
4. Configuración de la red OSPF 1 en el router Durango.
5. Menciona la diferencia entre la configuración de OSPF de área simple y de área múltiple.
6. Sugiere una configuración de seguridad para la red OSPF anterior y justifica tu respuesta.
Investiga en fuentes de información confiables para justificar tus respuestas.
Analiza la siguiente información y realiza lo que se te pide:
Se tiene una red configurada con RIPv1, la cual se muestra a continuación:

Analiza la configuración de la red y realiza lo siguiente (justifica tus respuestas):
1. Si R1 envía un mensaje a R3, explica cómo es la dirección de origen que se incluye en el mensaje.
2. ¿Qué tipo de mensaje se puede enviar en esta configuración: broadcast o multicast? Explica la diferencia entre ambos tipos de mensajes (ventajas y desventajas).
3. En este tipo de configuración, ¿la máscara de subred es de utilidad?
4. Supón que se quiere conectar R1 con un router R4, el cual cuenta con una dirección IP 192.168.10.0 a través de una subred 10.8.20.2/30. Incluye los comandos de configuración de R4 para utilizar RIPv2.
Lee con atención lo siguiente y realiza lo que se te pide.
Se tiene una empresa con dos departamentos: 1) contabilidad y 2) recursos humanos; cada departamento cuenta con 4 empleados, y todos tienen equipo de cómputo. Analiza el siguiente diagrama de red, en el cual se ejemplifica la red con ambos departamentos.

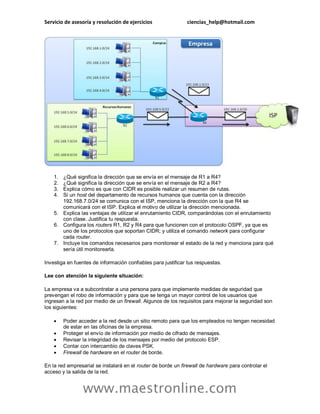

1. ¿Qué significa la dirección que se envía en el mensaje de R1 a R4?
2. ¿Qué significa la dirección que se envía en el mensaje de R2 a R4?
3. Explica cómo es que con CIDR es posible realizar un resumen de rutas.
4. Si un host del departamento de recursos humanos que cuenta con la dirección 192.168.7.0/24 se comunica con el ISP, menciona la dirección con la que R4 se comunicará con el ISP. Explica el motivo de utilizar la dirección mencionada.
5. Explica las ventajas de utilizar el enrutamiento CIDR, comparándolas con el enrutamiento con clase. Justifica tu respuesta.
6. Configura los routers R1, R2 y R4 para que funcionen con el protocolo OSPF, ya que es uno de los protocolos que soportan CIDR; y utiliza el comando network para configurar cada router.
7. Incluye los comandos necesarios para monitorear el estado de la red y menciona para qué sería útil monitorearla.
Lee con atención la siguiente situación:
La empresa va a subcontratar a una persona para que implemente medidas de seguridad que prevengan el robo de información y para que se tenga un mayor control de los usuarios que ingresan a la red por medio de un firewall. Algunos de los requisitos para mejorar la seguridad son los siguientes:
 Poder acceder a la red desde un sitio remoto para que los empleados no tengan necesidad de estar en las oficinas de la empresa.
 Proteger el envío de información por medio de cifrado de mensajes.
 Revisar la integridad de los mensajes por medio del protocolo ESP.
 Contar con intercambio de claves PSK.
 Firewall de hardware en el router de borde.
En la red empresarial se instalará en el router de borde un firewall de hardware para controlar el acceso y la salida de la red.

Analiza el siguiente diagrama y realiza lo que se te solicita (justifica tus respuestas).

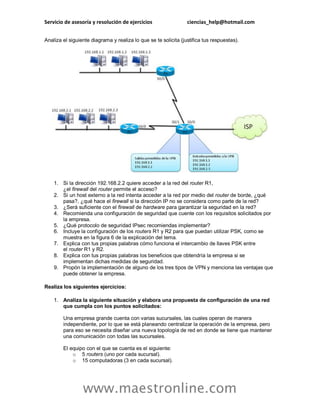

1. Si la dirección 192.168.2.2 quiere acceder a la red del router R1, ¿el firewall del router permite el acceso?
2. Si un host externo a la red intenta acceder a la red por medio del router de borde, ¿qué pasa?, ¿qué hace el firewall si la dirección IP no se considera como parte de la red?
3. ¿Será suficiente con el firewall de hardware para garantizar la seguridad en la red?
4. Recomienda una configuración de seguridad que cuente con los requisitos solicitados por la empresa.
5. ¿Qué protocolo de seguridad IPsec recomiendas implementar?
6. Incluye la configuración de los routers R1 y R2 para que puedan utilizar PSK, como se muestra en la figura 6 de la explicación del tema.
7. Explica con tus propias palabras cómo funciona el intercambio de llaves PSK entre el router R1 y R2.
8. Explica con tus propias palabras los beneficios que obtendría la empresa si se implementan dichas medidas de seguridad.
9. Propón la implementación de alguno de los tres tipos de VPN y menciona las ventajas que puede obtener la empresa.
Realiza los siguientes ejercicios:
1. Analiza la siguiente situación y elabora una propuesta de configuración de una red que cumpla con los puntos solicitados: Una empresa grande cuenta con varias sucursales, las cuales operan de manera independiente, por lo que se está planeando centralizar la operación de la empresa, pero para eso se necesita diseñar una nueva topología de red en donde se tiene que mantener una comunicación con todas las sucursales. El equipo con el que se cuenta es el siguiente:
o 5 routers (uno por cada sucursal).
o 15 computadoras (3 en cada sucursal).

Cada router debe mantener comunicación con los otros routers de la red empresarial de forma centralizada, y un solo router debe contar con el acceso a Internet por medio de un ISP.
c. Basándote en el tamaño de la empresa y sus necesidades, propón un protocolo de enrutamiento que mejor se ajuste a las necesidades de la empresa (RIP, OSPF, EIGRP) y explica por qué seleccionas dicho protocolo.
d. Realiza el diagrama de red que represente la topología que se creará para que la empresa funcione de forma centralizada.
e. Para el diagrama de red, los routers deben contar con las siguientes direcciones IP:
 10.17.1.1 (conexión con el ISP)
 10.17.2.1
 10.17.3.1
 10.17.4.1
 10.17.5.1
f. Crea una subred por router y asigna la dirección IP que le corresponda a cada equipo de cómputo.
g. Una vez que hayas realizado el diagrama de red, incluye los comandos necesarios para configurar la red que propones en base al protocolo seleccionado.
h. Describe cómo se realiza el flujo de los mensajes entre cada router dependiendo del protocolo que hayas elegido, en donde puedes utilizar mensajes de consulta, respuesta, hello, acuse de recibido y actualización.
i. Incluye los comandos necesarios para configurar el ancho de banda que creas conveniente para cada subred.
j. Incluye los comandos de monitorización que creas necesarios para saber si la configuración que realizaste funciona correctamente.
k. ¿Qué tipo de mensaje se utilizaría en la configuración que propones: multicast o broadcast? Justifica tu respuesta.
l. ¿Cuál sería el resumen de ruta que se envía a 10.17.1.1 para posteriormente comunicarse con el ISP?
m. Menciona qué tipo de VPN se necesitaría si la empresa no piensa contratar teletrabajadores, por lo que todos los empleados deben acudir a la empresa y estar en contacto con clientes y proveedores.
n. El jefe de seguridad de información de la empresa quiere que se implemente un protocolo que permita el cifrado de datos, intercambio de claves, integridad en los mensajes y autenticación. Describe cómo se intercambiarán las llaves PSK entre cada uno de los routers de la red empresarial. Te puedes basar en la figura 6 de la explicación del tema 13.
o. Incluye los comandos utilizados por un administrador de red para identificar si existe congestionamiento en la red.
p. Incluye los comandos utilizados para solucionar los problemas de direccionamiento que se puedan presentar.
q. Incluye los comandos utilizados para solucionar los problemas de enrutamiento que se puedan presentar.
r. Considera que se desea implementar SNMP para monitorear dispositivos individuales de red, incluye los comandos necesarios para monitorizar uno de los routers de la red empresarial.
2. Analiza el siguiente diagrama sobre las listas de acceso y realiza lo que se solicita.

a. Incluye los comandos necesarios para configurar cada una de las ACL estándar en los routers del diagrama.
b. Incluye los comandos necesarios para habilitar cada una de las ACL en los routers.
c. Considera que el host 192.168.9.1 se quiere comunicar con el host 192.168.7.2, y describe el flujo del mensaje.
d. Considera que el host 192.168.7.2 se quiere comunicar con el host 192.168.9.1, y describe el flujo del mensaje
e. Basándote en el diagrama de red, incluye los comandos de configuración de una ACL extendida para el router R1, teniendo en cuenta los siguientes parámetros:
 IP origen: 192.168.8.2
 IP destino: 192.168.7.2
 Protocolo: UDP
 Máscara Wildcard origen: 0.255.255.255
 Máscara Wildcard destino: 0.255.255.255
 Puerto origen: 80
 Puerto destino: 80
f. Explica la diferencia entre el nivel de seguridad brindado por las ACL estándar y las extendidas. Justifica tu respuesta.

Interconectividad avanzada ss12

Más contenido relacionado

Destacado

Similar a Interconectividad avanzada ss12

Más de Maestros Online Mexico

Último

Interconectividad avanzada ss12
