Este documento describe los diferentes tipos de dispositivos y tecnologías utilizados para interconectar redes, incluyendo concentradores, repetidores, puentes, encaminadores, routers multiprotocolo, brouters, trouters, pasarelas y conmutadores. Explica brevemente cómo funcionan cada uno de estos elementos y las diferencias entre ellos.

1. Interconexion deInterconexion de
RedesRedes
Integrante:
Willian Perez
C.I:19512116

2. Interconexion de RedesInterconexion de Redes
• es dar un servicio de comunicación
de datos que involucre diversas
redes con diferentes tecnologías de
forma transparente para el usuario.
Este concepto hace que las
cuestiones técnicas particulares de
cada red puedan ser ignoradas al
diseñar las aplicaciones que
utilizarán los usuarios de los
servicios.

3. Tipos de InterconexionTipos de Interconexion
• Interconexión de Área Local (RAL con RAL) Una
interconexión de Área Local conecta redes que
están geográficamente cerca, como puede ser
la interconexión de redes de un mismo edificio o
entre edificios, creando una Red de Área
Metropolitana (MAN)
• Interconexión de Área Extensa (RAL con MAN y
RAL con WAN) La interconexión de Área Extensa
conecta redes geográficamente dispersas, por
ejemplo, redes situadas en diferentes ciudades
o países creando una Red de Área Extensa
(WAN)

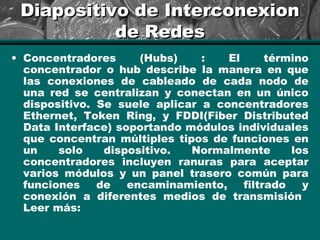

4. Diapositivo de InterconexionDiapositivo de Interconexion
de Redesde Redes
• Concentradores (Hubs) : El término
concentrador o hub describe la manera en que
las conexiones de cableado de cada nodo de
una red se centralizan y conectan en un único
dispositivo. Se suele aplicar a concentradores
Ethernet, Token Ring, y FDDI(Fiber Distributed
Data Interface) soportando módulos individuales
que concentran múltiples tipos de funciones en
un solo dispositivo. Normalmente los
concentradores incluyen ranuras para aceptar
varios módulos y un panel trasero común para
funciones de encaminamiento, filtrado y
conexión a diferentes medios de transmisión
Leer más:

5. Diapositivo de InterconexionDiapositivo de Interconexion
de Redesde Redes
• El repetidor es un elemento que permite la
conexión de dos tramos de red, teniendo como
función principal regenerar eléctricamente la
señal, para permitir alcanzar distancias mayores
manteniendo el mismo nivel de la señal a lo
largo de la red. De esta forma se puede
extender, teóricamente, la longitud de la red
hasta el infinito.
Un repetidor interconecta múltiples segmentos
de red en el nivel físico del modelo de referencia
OSI. Por esto sólo se pueden utilizar para unir
dos redes que tengan los mismos protocolos de
nivel físico.

6. Diapositivo de InterconexionDiapositivo de Interconexion
de Redesde Redes
• Puentes (Bridges) : Son elementos
inteligentes, constituidos como nodos de
la red, que conectan entre sí dos
subredes, transmitiendo de una a otra el
tráfico generado no local. Al distinguir los
tráficos locales y no locales, estos
elementos disminuyen el mínimo total de
paquetes circulando por la red por lo que,
en general, habrá menos colisiones y
resultará más difícil llegar a la
congestión de la red.

7. Diapositivo de InterconexionDiapositivo de Interconexion
de Redesde Redes
• Encaminadores (Routers): Son dispositivos
inteligentes que trabajan en el Nivel de Red del
modelo de referencia OSI, por lo que son
dependientes del protocolo particular de cada
red. Envían paquetes de datos de un protocolo
común, desde una red a otra.
Convierten los paquetes de información de la
red de área local, en paquetes capaces de ser
enviados mediante redes de área extensa.
Durante el envío, el encaminador examina el
paquete buscando la dirección de destino y
consultando su propia tabla de direcciones, la
cual mantiene actualizada intercambiando
direcciones con los demás routers para
establecer rutas de enlace a través de las redes
que los interconectan

8. Diapositivo de InterconexionDiapositivo de Interconexion
de Redesde Redes
En función del área:
• Locales: Sirven para interconectar dos redes por conexión
directa de los medios físicos de ambas al router.
• De área extensa: Enlazan redes distantes.
En función de la forma de actualizar las tablas de encaminamiento
(routing):
• Estáticos: La actualización de las tablas es manual.
• Dinámicos: La actualización de las tablas las realiza el propio
router automáticamente.
En función de los protocolos que soportan:
• IPX
• TCP/IP
• DECnet
• AppleTalk
• XNS
• OSI
• X.25

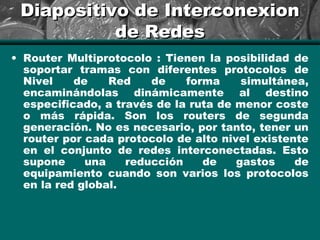

9. Diapositivo de InterconexionDiapositivo de Interconexion
de Redesde Redes
• Router Multiprotocolo : Tienen la posibilidad de
soportar tramas con diferentes protocolos de
Nivel de Red de forma simultánea,
encaminándolas dinámicamente al destino
especificado, a través de la ruta de menor coste
o más rápida. Son los routers de segunda
generación. No es necesario, por tanto, tener un
router por cada protocolo de alto nivel existente
en el conjunto de redes interconectadas. Esto
supone una reducción de gastos de
equipamiento cuando son varios los protocolos
en la red global.

10. Diapositivo de InterconexionDiapositivo de Interconexion
de Redesde Redes
• Brouter (bridging router): Son
routers multiprotocolo con facilidad
de bridge. Funcionan como router
para protocolos encaminables y,
para aquellos que no lo son se
comportan como bridge,
transfiriendo los paquetes de forma
transparente según las tablas de
asignación de direcciones.

11. Diapositivo de InterconexionDiapositivo de Interconexion
de Redesde Redes
• Trouter: Es una combinación entre un
router y servidor de terminales. Permite a
pequeños grupos de trabajo la posibilidad
de conectarse a RALs, WANs, modems,
impresoras, y otros ordenadores sin tener
que comprar un servidor de terminales y
un router. El problema que presenta este
dispositivo es que al integrar las
funcionalidades de router y de servidor
de terminales puede ocasionar una
degradación en el tiempo de respuesta.

12. Diapositivo de InterconexionDiapositivo de Interconexion
de Redesde Redes
• Pasarelas (Gateways): Estos dispositivos
están pensados para facilitar el acceso
entre sistemas o entornos soportando
diferentes protocolos. Operan en los
niveles más altos del modelo de
referencia OSI (Nivel de Transporte,
Sesión, Presentación y Aplicación) y
realizan conversión de protocolos para la
interconexión de redes con protocolos de
alto nivel diferentes.

13. Diapositivo de InterconexionDiapositivo de Interconexion
de Redesde Redes
• Conmutadores (Switches): Los conmutadores
tienen la funcionalidad de los concentradores a
los que añaden la capacidad principal de
dedicar todo el ancho de banda de forma
exclusiva a cualquier comunicación entre sus
puertos. Esto se consigue debido a que el
conmutador no actúa como repetidor
multipuerto, sino que únicamente envía
paquetes de datos hacia aquella puerta a la que
van dirigidos. Esto es posible debido a que los
equipos configuran unas tablas de
encaminamiento con las direcciones MAC (nivel
2 de OSI) asociadas a cada una de sus puertas.

15. FinFin
Gracia por su Atension
