El documento introduce los comandos y funciones básicas del software Rhinoceros, incluyendo la navegación a través de menús, barras de herramientas y accesos por teclado. Se explican conceptos fundamentales sobre geometría, como puntos, curvas, superficies y sus restricciones, así como el uso de vistas y forzado a la rejilla. Se destaca la importancia de referencias a objetos para facilitar el diseño en el espacio tridimensional.

1. INTRODUCCIÓN A RHINOCEROS

2. COMANDOS DE RHINO Existen varias maneras de acceder a los comandos de Rhino: mediante el teclado, mediante los menús y a través de las barras de herramientas

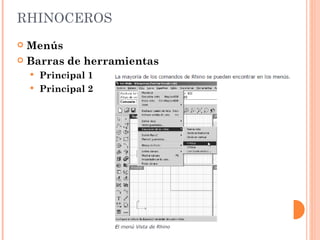

3. RHINOCEROS Menús Barras de herramientas Principal 1 Principal 2

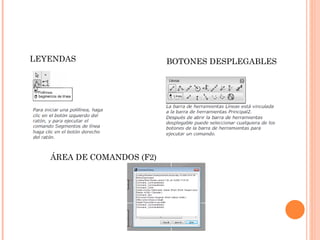

4. LEYENDAS BOTONES DESPLEGABLES ÁREA DE COMANDOS (F2)

5. VISTAS

6. RATÓN selecciona objetos y designa posiciones Permite realizar encuadre y zoom, desplegar un menú contextual y ejecutar la misma función que la tecla Intro. Zoom: Ctrl+boton derecho Scrool. Rotar en la vista perspectiva Zoom

7. INTRODUCIR COMANDOS COMANDOS AUTOCOMPLETAR COMANDOS CANCELAR COMANDOS REPETIR COMANDOS CDR

8. AYUDA

9. VISTAS Este paso es importante. El forzado a la rejilla solamente permite mover el cursor en determinados intervalos

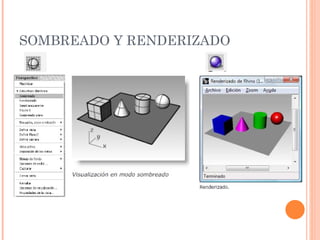

10. SOMBREADO Y RENDERIZADO

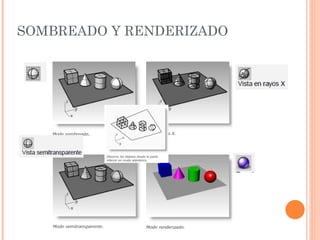

11. SOMBREADO Y RENDERIZADO

12. ZOOM Y ENCUADRE

13. MOVER OBJETOS COPIAR OBJETOS

14. VISTA PERPECTIVA VS PARALELA

15. EJERCICIO PRÁCTICO

16. VISUALIZACIÓN VISTAS

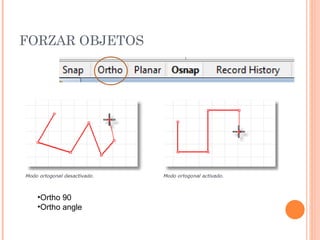

17. FORZAR OBJETOS Ortho 90 Ortho angle

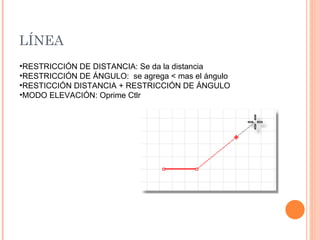

18. LÍNEA RESTRICCIÓN DE DISTANCIA: Se da la distancia RESTRICCIÓN DE ÁNGULO: se agrega < mas el ángulo RESTICCIÓN DISTANCIA + RESTRICCIÓN DE ÁNGULO MODO ELEVACIÓN: Oprime Ctlr

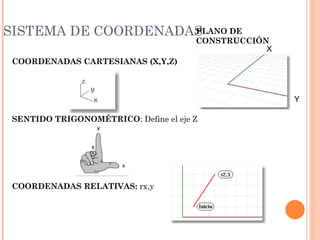

19. SISTEMA DE COORDENADAS COORDENADAS CARTESIANAS (X,Y,Z) SENTIDO TRIGONOMÉTRICO : Define el eje Z COORDENADAS RELATIVAS: rx,y PLANO DE CONSTRUCCIÓN X Y

20. REFERENCIA A OBJETOS Las referencias a objetos restringen el marcador a puntos específicos de un objeto. Cuando una referencia a objetos está activada, el movimiento del cursor cerca de un punto determinado de un objeto hará que el marcador salte a ese punto. * Clic derecho solo selecciona la herramienta específica

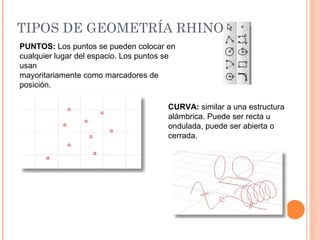

21. TIPOS DE GEOMETRÍA RHINO. PUNTOS: Los puntos se pueden colocar en cualquier lugar del espacio. Los puntos se usan mayoritariamente como marcadores de posición. CURVA: similar a una estructura alámbrica. Puede ser recta u ondulada, puede ser abierta o cerrada.

22. TIPOS DE GEOMETRÍA RHINO. PUNTOS: Los puntos se pueden colocar en cualquier lugar del espacio. Los puntos se usan mayoritariamente como marcadores de posición. CURVA: similar a una estructura alámbrica. Puede ser recta u ondulada, puede ser abierta o cerrada.

23. SUPERFICIES Una superficie es como una lámina de goma elástica y rectangular. Las NURBS pueden representar formas simples, como planos y cilindros, y también superficies de forma libre.

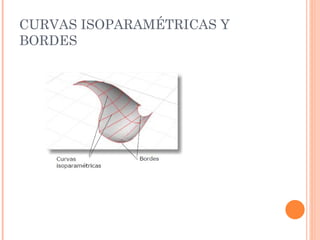

24. CURVAS ISOPARAMÉTRICAS Y BORDES

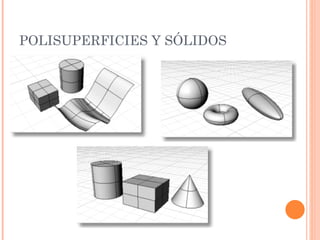

25. POLISUPERFICIES Y SÓLIDOS

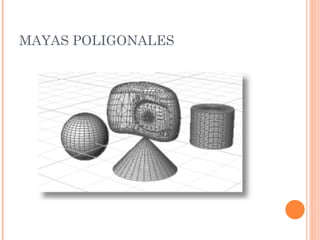

26. MAYAS POLIGONALES
