RHINOCEROS base(conclusión: 20 clases,manual368 págs) Leciñena López, Noelia
1
RESUMEN RAZONAMIENTO
1º) Cómo es el programa “concepto, razonamiento programa” Pág.3,4 ,12,13
2º) Entorno “Herramientas y sus peculiaridades” Base 5,6,7,8,9,10
Curva16,22,23
Sólido y herramientas 25,26,27
Superficie y herramientas 28 ,29,30
Edición pto y f.orgánica ó deformable 35,36,37.
Espacio trabajo 43
3º) Razonamiento .- Método Orgánico (pág.37)Ó Precisión. (Pág.31,32)
.- Croquis 2D (Pág.15) Curva Superficie “Ext. Curva Abierta” Sólido “Ext.Curva Cerrada +tapa”
Croquis 3D (Pág.17) Operaciones : diferencia, interesección , partir “peculiaridades”( pag13,24)
Dibujo 3D (Pág.18) Vista Sup,Perspectiva con X/ Vista Derecha con Y/ Vista Frontal con Z.
Razonamiento Construcción Solido Complejo. (Pág.31,32).
Edición Punto/ Reconstrucción/ Manipular pto control: transformar, teclado, deformar con
comando revolución ( pág.35,36)
.- Vista Plano// Vista, edición vista, disposición bitmap para Render, Objetivo- Pág.20.
.- Capas con Luz y unificación Material .(pág.10,11). Renderizado (pág. 33, 34)
.- Recuerda pasarlo a malla sino opera con sup.Nurs./ Importar/Exportar. ( pág.38,39).

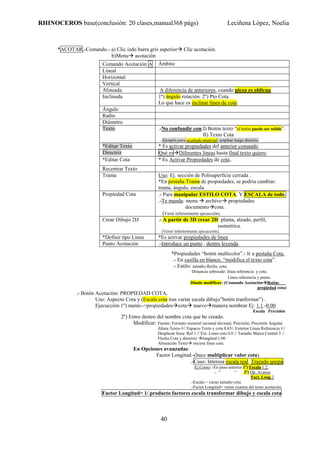

.- Acotar (Pág.40) / Pasar planos a partir 3D (Pág.41)
.- Imprimir “sólo alámbrico, render irse a botón mundo..” y cajetín (pág.41,42)

2
INDICE
1.1.A) Funciones Básicas 3
1.1.B) Construcción Objeto Bidimensional. 7
1.2.-Modelar con precisión: Ejecucción 2D y 3D 15

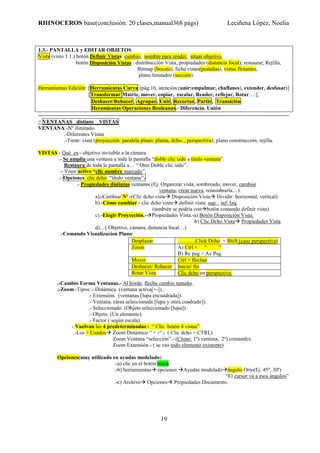

1.3.-Pantalla y Editar Objetos 19
1.4.-Construcción .-sólido y herramientas 25 a 27
.-superficie y herra. 28 a 30
.-Sólido complejo 31,32
.-Renderizado de solidos y superficies 33,34
1.5.-Edición punto, crear forma deformable 37
.-Importar y Exportar 38
.-Cortar y crear 2D a partir 3D 40,41
.- Imprimir 42
.-Personalizar espacio trabajo 43
Nota.- Aparecen ¿?¿ y varios, terminos a aclarar tras tutorias.

3
0.-INFORMACIÓN PREVIA
-Practicar entre temas ( repetir 5, cada día).
-Revisar el manual al acabar.
-Objetivos:
.-Objetos: Dibujar con coordenadas y referencias ( objects snaps).
Modificar comandos de edición.
.-Modelo:.-Ver cualquier posición.
.-Importar y unir.
.-Exportarlos a diferentes formatos de archivos.
.-Renderizar.(generar una imagen o video a partir de calculos de iluminación sobre modelo 3D).
1.1.A.-FUNCIONES BÁSICAS (generalidades, zoom)
*Introducción Teórica ApuntesINTROrHINO
.-Representación Funciones curvas:
a) Ímplicita.- Todas variables en una única ecuación, díficil de resolver.
Ax3+by2+2cxy+2dey+f = 0
b) Paramétrica.- Pequeñas ecuaciones, fáciles resolver y relacionan todas variables con
el mismo parámetro
X =a+bt+ct2+dt3+…
Y=g+ht+jt2+kt3+…
.- la curva parámetrica, en cada momento t, describe un punto.
.-Elementos Curva.-
Puntos Edición “Knots”.- Puntos unen distintos [segmentos curva (spans)].
.- Valor parámetrico de la curva.
Puntos Control.- vertices polilinea control.
.-manipulación modifica geométria de la curva “mejora continuidad”.
Peso.-Influencia cada punto control sobre segmentos curva.
.- Cuanto mayor sea el peso punto control, más se aproximara a las curvas.
Grado y Continuidad.-
El grado.- que és.- mayor continuidad curva.
.-Si mayor posible mayor nº puntos control.
“ menor “ reduce los procesos cálculo.
Continuidad.- medida como curva ó superficie pasa a otra.
.- Dos tipos:
-a) matemática (CO, C1y C2).- “que coincide de 2 segmentos curva”.
C0 “posicional”.- Un punto común “inicial y final”.
C1 ”tangencial”.- Idem C0 + 1º derivada.
C2 ”curva”.- C1 + 2ºderivada.
-b) geométrica ( G0, G1, G2).-
“No se usan, díficil visualización// mayor nivel continuidad”.
G0.- equivale a C0.
G1.- vectores tangentes son = en dirección
pero no = (magnitud ó radio).
( cambio brusco en radios).
G2.- vectores tangentes son = en: dirección, magnitud.
(transición más suave).

4
Tipos y Representación Curvas.-
.-En función dos tipos de parametrización:
a) Uniforme
.-Líneales.-
.-Bézier.-polinomio de Berstain.
.-control geometría manera global.
.-Racionales B-Spline.-curvas de segmentos de curvas polinómicas.
.-secciones cónicas y bézier.
.-mayor dominio forma curva.
b) No Uniforme
.-Curva Nurbs (no Uniform Rational B-Spline).
.-Curvas y superficies (Bézier y B-Spline).
.-Control local geometria curva.
+ peso + se aproxima curva.
Tipos Objetos ApuntesINTROrHINO
.-Punto.-qué es.- 3D (x,y,z).
.-cómo especificar.-a) Coordenadas x,y,z.
.-b) Situarlo curva.
.-Curva.-Huyendo de descripciones matemáticas. Simil piezas alambre.“rectas, curvas, abiertas, cerradas” .
.-Surface (superficies).- Tramos láminas Goma.
.- Todas superficies Rhino, simil superficies Nurbs.
.- Pueden representar: planos, cilindros, caras, esferas…
.- Forma superficie determinada por puntos control.-modifica geometria.
.-vertice polilinea control.
.-mejora continuidad.
.-Polisuperficie.-dos ó más superficies unidas por única entidad. (volumen sólido).
.-Sólido.- Superficies completamente cerradas.
.-Mallas poligonales (meshes).- Transformación de Nurbs en mallas poligonales para exportación.
(adaptan objeto 3D, a conjunto poligonos respeta geometría).
.- No es un moderador de mallas poligonales, no operaciones sobre ellas.
Interface Básico ApuntesINTROrHINO
.-Teclas acceso rápido:.-Nuevo.- Ctrl +N
.-Imprimir.-Ctrl +P
.-Deshacer.-Ctrl+Z // Rehacer.-Ctrl+Y
.-Cortar.-Ctrl+ X// Copiar CortaPapeles.- Ctrl+C// Pegar.- Ctrl+V.
.-Rotar.-(arriba, abajo, izda, dcha).- Shift + clic dcho + flecha “según quiera”.
.-Ortho.-F8
.-Puntos Control.- activar. F9/ F10-----desactivarlosF11.
.- Máximizar ventana.- superior.- Ctrl + F1.
.-frontal.- Ctrl + F2.
.- Histórico Comandos.-
Qué quiero Cómo
Visualizar últimos comandos Herramientas Comandos Historial Comandos.
Copiar desde portapapeles “ “ Pegar desde Portapapeles.
Leer fichero Texto “ “ Leer desde Archivo.
Navegación por el Modelo ApuntesINTROrHINO
Rotar/ Desplazar ……….Click Dcho
Zoom Ctrol + “ “
Desplazar,// Hasta rotar,// Zoom .- Dinámica. (ventana activa[+-])..
.- Extensión. (ventanas [lupa encuadrada]).
.- Ventana. (área seleccionada [lupa y mira cuadrado]).
.- Seleccionado. (Objeto seleccionado [lupa]).

5
*Apuntes Clases On-line
Generalidades.- Archivo de Rhino.- .3dm ( Sólo se permita 1 archivo abierto).
Línea Comando.- Salen diferentes comandos que se han activado previante. “clic izdo”.
.- Comando en inglés, ( “guión bajo + término en Inglés”.”Ej. _line = linea”.
Ventanas.- Visor activo “clic nombre marcado”.
.- Propiedades distintas ventanas (Ej. Organizar vista, sombreado, est..) “clic dcho en ventana”.
.- Se amplia una ventana a toda la pantalla “doble clic izdo”.
.- Restaura de toda la pantalla a… “ Otro Doble clic izdo”.
.-Puede mover , cambiar ventan, crear nueva, renombrarla.
Barra Herramienta (flotando).- “clic izdo”.
Sombreado (mínimo que sea una superficie)
.- a) Desde una vista activa, “clic izdo vista”.
.-b) Desde “boton barra herramientas “mundo gris”
.-c) Menú renderizado sombreado.
Botón barra herramientas “Render”.- No renderizado, “sino foto, archivo de imagen”.
.-Más adelante, aprender renderizar: introducir luz, foco.
.-cómo.-a) menu renderizado renderizado.
b)botón render (mundo azul).
Manera de Seleccionar .-
De : ámbito Representación Línea
Dcha a Izda. Todo Discontinua
De Izda a Dcha. Sólo objeto completo Continua
.-Shift Seleccionar varios a la vez.
.-Ctrl Deseleccionar, ante 1 selección hecha.
.-(Modo selección).- Si existe>1CAPA, poder elegir. “Clic izdo sobre ello”.
Zoom.- vuelvan las 4 vistas a su ser.- “ Clic botón 4 vistas”.
.- tipos.-Zoom Factor ( según Escala).
.-Zoom Objeto (un elemento).
.-Los + Usados Zoom Dinámico “ + -“.- ( Clic dcho + CTRL)
Zoom Ventana “selección”.- (Cómo: 1º) ventana, 2º) comando).
Zoom Extensión.- ( se vea todo elemento existente).
Opciones(muy utilizado en ayudas modelado)
.-a) clic en el botón rosca.
.-b) herramientas opciones Ayudas modelado ángulo Orto(Ej. 45º, 30º)
“El cursor va a esos ángulos”
.-c) Archivo Opciones Propiedades Documento.
(Si además quiero restaurar barra de herramientas inicial: Apariencia,
Restaurar valores Predeterminados
Propiedades del Objeto “icono de circunferencia a color”.- (Detalles de más información sobre el objeto).
.- Sirve para comprobar.”también existe otras
herramientas como Ánalisis”.(Se ven en 2).
.-Aparece Igualar (material, relieve, mapear).
1º)A cambiar/ 2º)A quien heredar
Botón central del ratón, aparecen herramientas muy utilizadas.

6
Concepto Plano Construcción (Cada ventana “vista”, su propio plano de contrucción).
Definición.-Guía.
.-Su propio eje, cuadricula, cor. Relat.sist. Coord.
.-Modo elevación (plano paralelo al plano de construcción de la vista).
Referencias (objetos Snaps).
Vista Eje
Superior XY
Dcha YZ
Frontal XZ
Perspectiva XYZ (se alinea con superior)
EjeX línea Roja
Eje Y “ verde
Nota.- Para moverse “perspectiva” Ver eje dibujo + Shift “mover”
Nota.- Siempre sea perpendicular , no vista perspectiva. ( porque es perpendicular al plano construcción).
Nota.- Curva diferente a Polilinea “linea”.
Nota (concepto importante)
.-Punto Control diferentes a Puntos de Edición.
(variar geometria) (pasa por ese punto)
Interpolar
.-Punto Control- Continuidad- Grado.
Curva x pto control.
Continuidad “grado”.- matemática.
.-geométrica.
-grado = -continuidad.
*Apuntes Manual
-Formas Acceder Comandos:a.-teclado.
b.-menús.
c.-barra herramientas.”+rápido// Permite:flotar ó fijar área gráfica”.
- Pantalla.- (Forma acceder comandos).-a.-Barra Menú “arriba”.
.-b.-Barra Herramientas
.- (visual) .-Área gráfica.
.-4 ventanas “dentro del área gráfica”.
.- (lista introducida e información obtenida “3 líneas”).-Línea comandos “en medio a, b//Ò// Abajo”.
.-(coordenadas, estado, activar y desactivar comandos).-Barra Estado.
-Notas Interfaz
.- Leyendas .-Cursor sobre el icono.
.- Nos indica qué hace cada icono.
.- Pueden ejecutar 2 comandos.
.-Icono Desplegable.-pequeño triángulo blanco en la esquina inferior dcha.”Manten Izdo”.
Si anterior no aparece Click dcho barra lateral y click desplegable deseado.
.-Ventana.- Mover y cambiar tamaño Darle al título de la ventana.
.-Ratón.- Clic Izdo.- Selección objetos, comandos y opciones.
.-Clic Dcho.- ENTER “ “ “ .
.-Arrastre Dcho.-Desplazar (en vista perspectiva +SHIFT) y (rotar objetos en vista persp.)
.-Mantener Dcho+ CTRL.- Ampliar/Reducir.

7
1.1.B.-CONSTRUCCIÓN OBJETOS BIDIMENSIONALES (Línea, Curvas, Ayudas a modelado, Capas)
( Extra Clases Online: superficie Nurs, Sólido, Malla// circulo, rectángulo)
* Ayuda Modelado 1.1.A
.-Introducir comando.- Introducir siglas “aparecen para elegir” + (Enter= Barra Espaciadora).
Repetir Último comando:a) clic dcho ventana/ b)Enter/ c) Barra espaciadora.
Cancelar comando.- Escape.
Visualizar historial comando.-F2.
Botón Dcho ventana línea comandos “elegir comando hecho”.
.-Ayuda.- F1.
*Ayudas Modelado ApuntesINTROrHINO
.- Definición.- Limitaciones en los movimientos del cursor.
.- Ejemplos: Tamaño rejilla, ángulo entre partes.
.- Herramientas ( I, II,III, IV, se encuentran debajo de todas las vistas)
MODO ELEVADOR.-
INTRODUCCIÓN COORDENADAS PUNTOS (modelar con precisión)
1º) Indicar: elemento, línea….
2º) En la línea de comandos, se escribe:
.A) Distancia.- Alrededor del último punto, distancia específicada.
.B) < Ángulo.- “ “ “ , incrementos ángulo específicado.
.C) Coordenadas. Absolutas- W ó nada, __, __
“ Relativas- R, ó @, __, __. ( incrementos con coma).
“ Polares- @__<__ (distancia< ángulo).
B) CONSTANTE ÁNGULAR.-
Uso.- Establecer un ángulo especificado del punto anterior.
Cómo.- En comando < ángulo.
Cómo lee Rhino los ángulos.- Antihorario.
.-Por defecto este (dcha). 1ºdcha sup. 2º) izq sup.
A)CONSTANTE de DISTANCIAS
Uso.-Distancia específicada desde último punto.
Cómo.-1º) Introducir en línea comando una distancia y Enter.
Ej: @50<135 Distancia 50, ángulo 135. (previamente indicar posición).
I) REJILLA ó FORZADO (F7) ( comando: grid)
.-Def.Localización y orientación plano construcción. “cambiando distancias
líneas y cuadrículas”.
.Forzar cursor intervalo X, Y.
.- Cómo.- herramientas opciones rejilla.
.-Cuándo será efectivo.- Archivo Propiedades Rejilla
(Línea secundaria “Rejilla” = Distancia Resolución “forzado”)
Deben coincidir para que sea correcto.
Uso Cómo
Puntos, líneas, mover…
Fuera Plano Construcción Actual
Objetos en planos paralelos
con CTRL, (ejecutar)
Aparecera línea blanca “indica fuera y paralelo plano construcción”.
Y no se marcara durante este la línea blanca.
Cuando deje de pinchar control, volverá marcar ó dibujar.

8
II/B)ORTHO (F8) ( comando: o) (Shift, para activar y desactivar ortho)
Uso.-Mover el cursor el ángulo específicado.
Cómo.-a) línea comando Ortho.
.-b) F8 + Shift
.-c) Línea comando <90.
.-d) Parte baja Orto.
.-e) archivo propiedades opciones Rhino Ayuda Modelado
Forzado modo orto cada Ángulo queramos.
III) PLANAR (F9) ( comando: P).
Definición.-Permite crear objetos en mismo plano, paralelo al de construcción.
(fijado un punto en una vista, todas entidades generadas son coplanares a esa vista).
Cómo.- a) línea comando Planar.
.-b) Shift.
.-d) parte baja planar.
IV) OBJETOS – SNAPS “objetos específicos” ( comando: S , _OSNAP )
Definición.- Seleccionar Puntos específicos de objetos y geometrias trazadas.
Tipos (elegir en el marco inferior “¿? Falta poner 4 elementos?¿”):
Punto de una curva…
.- End.- Final.
.-Near.- Cerca de un punto ya existente.
.-Point.- En punto control.
.-Mid.- Medio
.-Cen.- Centro
.-Int.- Intersección de 2 curvas.
.-Perp.- Perpendicular a último punto seleccionado.
.-Tan.- Tangente al último punto seleccionado.
.-Quad.- Puntos en los cuadrantes de: circulo, arco ó elipse.
.-Nodo.- pto inflexión de pto de edición.
* Extra Clases Online:
GIRAR CURVA EJE X EN ORIGEN COORDENADAS.-Cambiar plano XY a (X=eje queda // Z=eje cero).
.- Piensa que XY es el previsto para perspectiva.
.-Voy a comando__Rotate 3D.
.- Voy a definir eje rotación__1º) 0, 0
__2º) 100, 0
__3º)Ángulo Rotación 90º
Nota.-( En perspectiva, es el eje por defecto XY).
PUNTOS.- tridimensión , único valor x,y,z. a) Cualquier sitio.
b) X coordenadas exactas.
c) Situarlo sobre la curva.
LINEA.-Realizarla.-a) Comando línea.
.-b) En barra herramienta. (Si mantengo un momento izdo salen un montón herramientas).
.-c) Clic Dcho en zona no reja.
.- Si la realizo por Coordenadas, cuidado ver: “Herramientas Opciones Unidad”
.- Importante saber las diferentes opciones a la hora de realizarla con B)
.-Línea.-
.-Polílinea.- ( a diferencia de la anterior, varios segmentos son unidad).
.- Para cerrarla: c o clic dcho o enter.
.- Línea desde pto medio.
.- Línea normal a Superficie.- ( previamente realizar superficie Nurs).
.-Línea vertical (plano construcción).- ( versé previo, plano construcción depende vista).

9
.- Línea x 4 ptos “desde pto medio”.- Uso.- queremos una línea que de dirección principio y final
de dos líneas pero a distancia de la 2ª.
.-Cómo.- 1º) Línea base, inicio y fin.
2º) Los ptos exactos.(con cordenadas relativas @,x,y)
.-Línea ángulo (desde pto medio).
.-Línea a traves de ptos.- 1º) Comando puntos. ( x: coordenadas r. ó p., sobre curva…)
.-2º) Comando “Línea por Pto”.
Selecciono puntos.
Clic dcho Cálcula la línea media.
.-Línea Perpendicular (DESDE ó A) curva. ( diferencia, sale perpendicular de curva ó llega a )
Perpendicular 2 curvas.
Tangente ( 1 curva ó a 2 curvas).-
Tangente y Perpendicular curvas.-
Tangente desde curvas.-
Tangentes 2 curvas.-
Recuerda Polílinea ,una unidad. Un único objeto lineal con segmentos múltiples.
// Recta, cada segmento recta una unidad.
Por qué queremos polilinea.-Se descompone Salen todas esa curvas segmento.
.-Punto Control ( no será como sup. Nurs).
Cómo aparece polilínea en propiedades (comprobación) Polilínea con segmentos de curva.
.- Polilinea a traves de pto.-
Cómo.- clic izdo “continuar” // enter ó clic dcho “fini”.
Diferentes posibilidades: grado curvatura.- ( + grado +: cálculo, continuidad).
Tipo “.- interpolada (span,pasa ).
“.-pto control(modifica geometria, continuidad).
Cerrar curva.-si
.-no
.-Convertir Curva en polilínea.- Diferentes opciones a rellenar:
1.a) arco. b) línea.
Uso 1.a)Arco.- Medidas concretas se simplifica ante tabla coordenadas, continuidad grado 4,5.
3. Eliminar Original. si, no…
Uso.-Curva no es x pto de control. Y así conseguimos pto ctrol.
.- Polilinea en malla. -1º) Construyo Malla ( versé pág.12).
.-2º) Elimino Sup. Nurs, propiedades en malla poligonal.
.-4º) ”Comando Polilínea en en malla”.
CIRCULO.- (vista superior preferiblemente).
.-Comandos.- centro, radio.
.-diámetro (2ptos).
.-3 ptos.
.-Alrededor curva. ¡!¡ .-Uso.- para curva compleja (pasa por distintos planos).
.-Curva Nurs, reeditarla x su punto control.
.-Extrusión Superficie Superficie, extrusión curva, a lo largo curva.
.-Desde tangente, tangente, radio. ( tangente a 2 curvas).
.-Tangente a 3 circulos.
.-Vertical (perpendicular) al plano construcción, centro, radio.
Vertical a pano construcción, diámetro.
.- Deformable.- Uso: Al ser curva Nurs, pto control “variar geometria”.
Centro de curva, para barrer superficie.
.- Ajustar Puntos.-Uso:ajustar la circunferencia lo + próximo a dichos puntos.
Escribir Da cambio
D Diámetro.
R Radio.
V Circulo perpendicular al plano construcción.
A Arround Curve Circulo cuyo eje es perpendicular a la curva.

10
RECTÁNGULO.-Esquina a Esquina.- 1º coordena absoluta, 2ºcoordenada relativa.
.-Desde Centro y Esquina.
.-3 Puntos.
.-Vertical.-Uso: Rectángulo Perpendicular a alguna vista-plano.
.-Redondeado (uso).- Sale redondeado esquina.
ACOTACIÓN.-(comprobación)
.-tipos: LINEAL (modulo).
ALINEADA (magnitud final).verdadera!! ( se verá en Formación Técnica 1.5)
CURVA.-x pto control.-
.-a través ptos.- (puntos previos).
.-interpolar puntos.- son puntos edición ( pasa) y no puntos control.
.-Interpolar Superficie.-Uso.- Curva se adapta superficie.
Se emplea para recortar, modelar sup. curvilinea.
.-Con ó X Manejadores.- Uso.-Defino dirección quiero que sea.
.-Tangente un segmento de curva recta, activado x 1 pto.
.-Cómo.- 1ºpto. 2ºDefino dirección va a partir ese punto.
.-Trazar…. en superficie….en malla poligonal.- Arrastar x Clic= Trazar.
”No sale muy bien, no se puede controlar mucho”.
Uso Recortar, mejor interpolación. Mallas sólo con trazar.
.-Punto control desde polilínea.-
A traves de vertices de “ .-
.-Cónica, perpendicular ò tangente.- Uso: curva cónica paralelo ó perpendicular--- a otras.
Se define: 1 extremo, otro extremo y vértice.
.-Párabola A)x focos / B)x vértice.-A 1º) Define vertice/altura montañita. 2º) Ancho montañita.
.-B 1º) “ vértice “ . 2º) Montañita.
.-Hipérbola.- 1º) Línea perpendicular ramas 2º) Poner vértice sobre dicha recta.
.-Hélice.- como: 1ºEje/2ºradio/3ºgiro,inclinación, invertir giro.
.-Espiral.-Definición: Diferencia con hélice son distintos diámetros .
Usos: Quitar este barrido para otras superficie.
.-Promedio 2 curvas.
*CAPAS ( simil capas de Autocad)
.-Cómo activar comando.- a) En boton porción multicolor.
b) En Línea comandos capa.
c) Edición Capas.
.-Concepto Propiedades.- capa activada= capa actual.
No obligatoriamente todas propiedades de dicha capa. Ej.Ancho, color,tipo…
Aunque interesa que el objeto tenga la máxima características capa.
-Ejemplo: botón propiedades objeto “Botón Porción multicolor”
Cada capa, un material . Para renderizado.
.-Comandos (clic continuado izdo.)
*Si Tick.-Todo va a ir escrito en capa X. Capa Actual.
*Editar Capa.-botón porción multicolor Clic dcho capa editar Definir Propiedades tipo …
Clic dcho en cada capa……
Concepto Dónde Definición
Matiz circulo Color
Saturación cuadrado Intensidad matiz
Valor cuadrado Claridad/Opacidad

11
Crear Capa.- Sobre algo hecho, crear capa directamente.
.- en ventana capa, darle al botón de hoja nueva
*Cambiar capa objeto.- 1º) Selección Objeto quiero cambiar.
2º) Selección capa a la que queramos cambiar
.-a)clic dcho cambiar capa
.-b)herramientas cambiar capa.
.-c)boton cambiar capa objeto.
Igualar capa objeto.-1º, 2ºC.
*Definir Capa actual.- (existe opción con clic izdo en botón de porción multicolor,
lo mejor desestimar).
.- Lo mejor ir a Editar capa, clic izdo en capa, modificar: tipo linea, color….
“ “ “ en objeto.- Qué es.-Selección objeto y tomará su capa como predeterminada.
.-Cómo.-clic izdo en botón de porción multicolor.
“ “ objeto.- Selección Objeto Botón Circulo Multicolor “propiedades del objeto”.
*Juego: Selección-Deselección//(Bombilla =activa y bloqueo)
Bombilla.-Activa no se ve, no se puede editar al no versé.
Candado.- Bloqueo se ve, no se puede modificar.
Selección toda capa clic dcho, capa, selección objeto.
“ “s “s Shift x selección.
Filtro.- toda capa, con objetos…
Opciones Botones .- Activar 1 capa.
.- Desactivar 1 capa.
.- Activar todas capas.
* Duplicar capa.- Qué es.- Te copia encima la capa elegida.
.-Cómo.- boton duplicar capa, posteriormente elegir capa.
Copiar Objetos X en capaY.-1º) Selección objetos quiero copiar. Clic izdo.
2ºA) Capa seleccionadquiero, clic dcho copiar objetos.
2ºB) botón porción muticolor, clic izdo, cambiar objetos de capa.
*Administrador Estados Capas.-Qué es:- Archivo capas hemos creado.
.-Dónde.-a) En línea comandos. Administrador Estados Capas.
b)botón izdo porción color administrador capas.
Nota.- Como guardar plantilla archivo, guardar como plantilla, Rhino, archivo plantilla.
.- Apareceran en barra inferior de ayuda a modelado, las diferentes capas.
.- la posibilidad de hacer subcapa. Inconveniente siempre activada capa para emplear subcapa.

12
*Nota.- Definición de Extrusión.-Proceso utilizado para crear objetos de sección transversal fija.
(ventaja, sección compleja).
//En Extrusión, recuerda: .-capa bloquear ó ocultar “ si no queremos que se extrusione”.
.-Antes, UNIR!¡ ( botón unir).Ahorro tiempo, selección en un clic.
.- Recomendable, posterior. “Sombreado”. ( en clic vista perpectiva)
// Concepto: Curva cerrada SUPERFICIE “Extrusión CON tapa” SOLIDO
Sólido ”Intersección”
”Diferencia”
1.A)SUPERFICIE NURS.-1º) Cualquier vista perfil ( dcho-izdo).
.- 2º) Curva pto control. Polilínea abierta.
.- 3º) Vista perspectiva.
.- 4º) Menu superficie a) Extrusión Curva Recta.
b…) Extrusión alrededor curva.
.-5º) Comprobación , yendo a propiedades objetos.
2.A)SÓLIDO.-2º) (A partir Polilínea cerrada ) (volumen)
Nota.-Jugar superfice para “diferencia e intersección”.
//Variar vista(frontal, dcha y superior) para centro y resto elementos de la superficie.
//Otra opción paralelo a PlanoConstrucción, desde vista perpectiva “CTRL, línea blanca”
.-4º) Sólido Extrusión Curva Plana Recta. ( indicar Tapa Si)
.-5º) En propiedades, ok si sale: Polisuperficie,
¡!No siempre una polílinea cerrada es un sólido “volumen, ( a la hora de extruir, tapa NO)
Comprobar yendo a propiedades.!!
Truco “cerrar sólido” Con herremientas de Curva Desfase Curva “Desfasamos Superficie”.
Nota Extrusión.-(Dato distancia,en negativo[-] si es inferior ó opuesto a ejes referencia superior XY).
.-Dato Tapa significa , en el plano paralelo a la superficie a extrusionar. Sólo efectiva si la superficie es cerrada.
.-Para dibujar sup. extrusión cerrada (Variar vista).- Vista Frontal, Dcha. //H con eje.
.- “ Superior, Perspectiva//Planta.
.- Idiosincrasia Superficie Creada Desde curva de fuera a curva de dentro. (Respetando oquedad interior).
Truco conseguir Polílínea cerrada, cuando no se pueda Dibujar encima una polílínea.
Se emplea: botón transformación: orientar perpendicular superficie.//circulo alrededor curva//elipse alrededor curva//poligonoEstrella.
2.B)MALLA.-Uso.- Otro programa animación no trabaja en sup. Nurs sino x Malla “poligonos”.
( Rhinoceros es un modelador de Nurs, no de malla poligonal).
.- Pasos.- 1º) Superficie Nurs.
2º) Luego convertir en malla de poligonal “Comando: Malla desde objeto Nurs”.
5º) Propiedades…
2.C) REVOLUCIÓN.- Uso.- Cuando superficie cerrada, no la queremos extrusionar. (no plano paralelo).
.- Simplemente revoluciona a 1 eje.
.- Desactivar puntos control, antes revolucionar.
.-Cómo.- Superficie Revolución.

13
3.-Operaciones Booleanas >2 sólidos”volumen”
( Evitar problemas No: secantes, yuxtapuestas. // Si: Sobrepase.) Ej: Intersección.
DIFERENCIA (Superficie, es Recortar // Sólido, es Diferencia).
3.A)Realizar un HUECO.- 1º) La extrusión.
2º) Quitar Ir a menu: solido, Diferencia.
2.1minuendo, (a quien quitar) O
(elemento separador ”exceda sino problema”).
2.2sustraendo Superficie se quita “exceda sino hay elemento
separador”.
Conclusión.- La diferencia ó eliminación se suele realizar 2º cuerpo,
ó sólido sobrepasa más.
.-A veces no se elimina, queda seccionado en el sitio.
Selección y eliminarlo.
Caso.- Elemento separador este en medio, será 2º elegir.
Razonamiento.- quitar volumen con otro volumen, en la zona que coinciden.
Nota.- Realizar con sombreado para evitar cortar más de lo deseado.
Evitar Descomponer para no cortar más de lo deseado.
INTERSECCIÓN
3.B).- Extrusión de sólidos en diferentes vistas ó Planos (quitar lo que sobra de todo H ó Ancho).-
(Ambas deben interseccionarse, no sobrepasar!¡!¡)
1º) Nº Extrusiones = Nº de vistas.
2º) Menú Solido INTERSECCIÓN.
Razonamiento.- Sólo queda el volumen que coincide.
Se emplea en croquis en diferentes direcciones.
Nota.- Sólo se puede realizar si son 2 sup. cerrada. ”Sólidos”
Nota.- CUANDO NO VA. IR INTENTANDO hasta CONSEGUIR EL RESULTADO deseado.
Diferencia, Unión, Intersección.

14

15
1.2.-MODELAR con PRECISIÓN.- RAZONAMIENTO en la ejecucción 2D. y DIBUJO 2D
Herramientas Construcción: Arco, Elipse, Poligono, Herramientas curvas.
RAZONAMIENTO en la ejecucción 3D. y DIBUJO 2D
*Conceptos Realización Croquis Bidimensión (clase 5 y 6)
A.-Concepto
B.-Botones (B,C,D comandos habituales de: construcción, edición).
C.-Comando
D.-Menú
A.-
Al ver pieza ó Croquis. RAZONAR cómo hacerlo ( lo + breve), empleando:
I.- Herramientas Edición: copiar, matriz, recortar…(x defecto se desarrolla, perpendicular al Plano Construcción
( Simplificar No haya doble unidades).
II.- Herramientas Construcción bidimensional: x,y. // extrusión, revolución.
III.- Ayudas modelado y Posicionamiento Ref. Objeto.(Para tangencias, rehacer 2 veces para que sea correcta).
IV.-Comprobar con propiedades, ánalisis, acotación (Unir previamente para poder acotar).
V.- Vista- Cambio Plano Construcción (clic dcho vista perspectiva)
VI.-Comprobación esta bien Croquis. Al Extrusionar “esta cerrado”.
II).-DIBUJAR posicionar un punto ( además del a) plano construcción de cada vista “x defecto”)
b) Modo elevación .-Se realiza CTRL,este punto (paralelo plano construcción, no lo marca).
Se desactiva CTRL. Este si te lo marca.
.-Sólo se puede línea, no figura. En su caso:
I) Llevar plano construcción.
II) Línea auxiliar apoyada diferentes vistas.
c) Referencia Objetos.- A veces previa ayuda a modo elevación.
(Altura Vista: frontal, dcha) (Posición Vista: sup. y dcha).
.-Nota.- Si problema al seleccionar, bloquea capas otras piezas.
.-Con:propiedades ayuda modelado orto...(forzado cursor a X grado)
d) Coordenada
e) Snaps (pto control activado).
.-Coordenadas: absolutas, relativas… ( recuerda: @ distancia con puntos , < ángulo)
.-Restrringuir grados con orto.
.- A veces no se ve en determinadas ventanas o vistas, porque esta activado renderizado y no es superfice…
Para ver, en modo estructura inalambrica.
.-Capas: activar, bloquear, cambiar edición para geometría auxiliar.
.-Fijarse en la manera de acotar los ingenieros.
-Radio A .- centro en otra circunferencia.
.-enlace.
.-intersección cotas.
-Fijarse si es Radio de:
.-centro curvas a enlazar.
.-enlace.
B.-Herramientas para curva .- Desfasar. ( copia a X distancia)
.- Desplazar curva.
.- Empalme.- a veces hay que recortar previamente porque sino no me permite.
.-cuídado en el mismo plano, sino no se puede.
.-Extender curva.
.-Activar/Desactivar ptos control.
.-Recortar.
.-Unir.
B.C.- Desfasar.- En comandos. Botón (herramientas para curva).
.- Rotar eje.
C.- Diferentes Líneas Comando:Recortar, recortar Malla.
D.-En menu Trasnsformar.- Te permite: .-copiar. a) botón copiar.
b) menú transformar copiar.
.-reflejar.- Realmente se emplea como simetría.
.-simetría.Se verá en Formación Específica.-Es una copia con continuidad.
No aparece en botón sino en Menú.

16
.-matriz polar. (Cubrir ángulo, a misma distancia N).
Cómo alternativa: reflejar, copiar y rotar.
rectángular.( Nº copias X,Y // espacio “realizando recuadro”).
*Herramientas Construcción
Arco (Diferentes comandos)
I.- Variar orden párametros: 2 ptos definen un lado + 1ángulo. (3 ptos no colineales)
a) (= Párametro 2pto definen 1lado + ángulo).
a.a) Ej. Comando Inicio, punto en arco y final
a.b) 1º) centro . Ej.0,0
2º) radio<angulo. ( 1º y 2º definen un lado).
3º) angulo
b) Varian el orden de párametros anteriores. Existe muchos comandos.
“Ej. Inicio, pto en arco y final”.
c) Diferentes orden párametro.
II.-Diferentes opciones con: dirección, ángulo.
III.-Tangentes.-a) De manera Manual. “Hacer tangente 3 circunferencias” Unir centros para luego unir
circunferencias, moviendolas.
.-b) Comando.“Arco tangente curva”.
.-c) Comando. “Arco,tangente, tangente, radio”. Uso.- arco tangente a 2 circunferencias
con radio especifico.
IV.-Arcos a través de ptos.
V.- Convertir curva en arcos ó polilineas. (Tiene sentido diferentes en polilineas “puntos”, para manejarlo.
Con arco de momento no veo la diferncia??¿?)
Resumiendo se emplea Arco (3 puntos).- inicio,final, dirección.
.- “ “ , centro.
.- “ “ , radio.
.-tangente, tangente, radio.
Elipse
.-Concepto.-No necesariamente x ejes horizontal, el eje puede cambiar de orientación.
.- Diferentes Comandos:
A. A través 3 ptos = ejes.-( centro ó diámetro. “ 1 y 2º comando”).
B. Va por Foco. (“Pueden dejarse focos marcados para otra construcción”).
C. Alrededor de 1 Curva. (se puede aplicar también a circulo).
.- 1.-curva pto control desde cualquier vista expto perspectiva.
.-2.-En vista perspectiva comando elipse alrededor curva.
.-3.-Pasos y comando: (Superficie Barrido x 1carril). ¡!¡!
D. Elipse x Esquina. (previo rectángulo y se ajusta x esquina).
Poligono (defino diferentes comandos):
A.- Inscrito.-Define.-centro (coordenada), nº lados.
Se comprueba.- Por cota alineada.
B.-Circunscrito.- Se comprueba.- Trazo circunferencia x 3pto, coincide.
C.-Varios comandos del cuadrado ( según: centro, esquina/ centro, radio/ borde)
D.-Estrella( Uso para realizar una extrusión por barrido x1carril)
Herramientas curva (muy útil para extrusión y construcción 2D, 3D)
“las de la 1º fila, hay 4”
1.-Extender.- se prolonga hasta… (clic continuo izdo , diferentes opciones para Extender con: línea, arco y centro
.- Tipo:Line, Arco, Suavizar…. ( atención a opciones!¡).
2.-Empalme curvas.- indicar radio de curvatura. (Cuídado , a veces no sale porque es radio demasiado pequeño).
.- Otra opción, sacar conclusiones cuando una u otra será mezcla de curvas.
3.-Achaflanar curvas.- Cómo.- 1º)Distancia de línea chaflan de 1º curva seleccionada // 2º) Distancia…a 2ºcurva.
4.-Empalme Esquina.- Es para polilínea.
5.- Mezclar curva. Ó Mezcla perpendicular a 2 curvas.- Diferentes elecciones: perpendicular, continuidad, en ángulo…
6.-Curva Mezcla ajustable.- Se puede variar más continuidad...
7.-Desfase Curva.- Es una copia a distancia X. (interesante para sólidos, cerrarlos con superficie¡¡!!)
.- Atención, puede directamente: redondear, achaflanar…(opción Esquina).
.- El desfase también permite a sólidos.

17
Nota.- Empalme y achaflanar, sirve para UNIR.
Tubería.- comando.- a) _pipe
.-b) menu sólido tubería.
.-comentario.- antes.-unir
.-polilínea cerrada.
.- para que se active Escape.
• RAZONAMIENTO Croquis 3D ( versé página 12)
.- Razonamiento .- Cuantos croquis “2D” y extruir. ( Se da en = sección).
//(Pueden que se den varios croquis, en DISTINTAS vistas ó planos).
//Y a su vez: Piensa a la hora de hacer croquis:
.- croquis y superficie para intersección y diferencia.
.-Eliminar ó realizar otra sup. aux. para realizarlo.
.- Qué elemento son comunes a distintos croquis, la extrusión al final.
.- X otro lado ver de cada croquis que es reflejo… (versé A. pág 15)
empleo herramientas edicción (Ej. Matriz). Ahorro tiempo.
Construcción, ayuda modelado, comprobar, vista-cambio p.construcción…
.- (Piensa en las Unidades que esta archivo, propiedades).
.- Razona que plano queremos trabaja Para elegir Vista, plano paralelo,
cambiar plano construcción.
Cambiar Plano Construcción,
Cuándo.- Si.- Nuevo croquis.
.-No.- 1 elemento común a diferentes croquis.
.- O se puede apoyar en los croquis con coordenadas en las diferentes vistas ó planos.
Cómo.- 1º) Herramientas Opciones Ayudas al modelado
Planos Construcción.-Universal (cambio plano construcción pa todos visores). este!!
.-Estándar ( “ “ “ “ “ alguno “).
2º) Clic botón dcho , ventana perspectiva Definir Plano C. Elevación
Indicar Xnº distancia elevación.
Rhinoceros.- No idóneo para mecánica “ no paramétrica”. ( en mecánica árbol datos, Rhino destruye en cambios)
.- Es para fase consumidor, no para fase posterior fabricación
.- Para evitar problemas en piezas mecánicas. El cuerpo a quitar que sobrepase.
Concepto Programa Uso
Paramétrico Catia, Nx,
Solidworks
Fabricación.
Conceptual
I.- Vectorial (rhino dibujamo, metiendo
información)
II.- Trama (foto)
Rhinoceros, Catia Boceto y Render.
Litografía.
¡!Calidad.
Controlar continuidad G0,G1, G2¡!
.-Superficie sinil Tela: U,V, W.
Activar Punto Control…
A.- Botón
B.- Edición pto control Insertar, Eliminar punto control.
Nota.-(Para desactivarlos Escape)
Ánalisis (es una herramienta de comprobación)
Definición.-Medir.
F2 para ver la información. ¿?¿Duda y para medir con mm¿?¿
Tipos: Curva.- continuidad geométrica. (interesante 2 curvas que se han unido con mezcla curva,
Si: G0”puntual”, G1”tangencial”, G2”curvatura”).

18
.- Si cambio unidad. Ir a archivo Propiedades UD.
“ “ herramientas opciones UD.
Longitud.- ( Te lo dirá en la ud. plantilla).
Distancia.-
Ángulo.-
Punto.-
Propiedad Física (en superficies ó solidos “volumen”).- Área
.- Centro: área, volumen.
(si cambiamos el modo visualización)
(si vista perpectiva, visor inalambrico, se ve centro)
.-Volumen (sólidos ó malla).
.-Propiedades Hidróstaticas (c.flotación…
Razonamiento General DIBUJAR 3D: (Cursor dónde quiera Punto).
.- Siempre empezar por dibujar los eje referencia.
.- Rhinoceros: siempre va a Plano Construcción.
.-( Razonamiento: primero posicionar en x,y,z. Luego mover hacia otras coordenadas.)
¡! Puntos en el espacio Cambiar: vista!¡
.-
Variación Vistas Colocamos el punto
Frontal, Dcha Altura
Superior, Perspectiva Posición
.-Ejemplo: A) 1º)Sacar H ( Ej. Muchos ptos Ctrl).
2º) Mover X.
B)1º) Sacar X
2º) Mover…
C) Dibujar directamente modificando posición plano construcción.
D) Diferentes, como: rotar…
.-Elevación:
.-1º Ctrl, no pincha. Línea Blanca.
.-2º Si que pincha.
.-Énesima 1º y 2º.
.-Ver a la vez 4visores ¡no errar!: dibujando en 3D “ jugar ángulo 3planos” 1º Angulo “Suma 180º”
2º Orientación
Ver en perspectiva:
Ángulo, Suma 180º//Antihorario desde DchSup.
Orientación, Girando y Activando resto vistas Veremos cual de las 3 vistas-planos.
(Para referenciar coordenada y ángulo.)

19
1.3.- PANTALLA y EDITAR OBJETOS
Vista (visto 1.1.) botón Definir Vistas: cambio, nombre para render, situar objetivo,
botón Disposición Vistas : distribucción Vista, propiedades (distancia focal), restaurar, Rejilla,
Bitmap (boceto), ficha.vistas(pestañas), vistas flotantes,
plano.limitador (sección).
Herramientas Edición: [Herramientas Curva (pág.16, atención:(unir:empalmar, chaflanes), extender, desfasar)]
[Transformar:Matriz, mover, copiar, escalar, Render, reflejar, Rotar….],
Deshacer/Rehacer, Agrupar, Unir, Recortar, Partir, Transición
Heramientas Operaciones Booleanas.- Diferencia, Unión
--------------------------------------------------------------------------------------------------------------------------------------------
// VENTANAS distinto VISTAS
VENTANA.-Nº ilimitado.
.-Diferentes Vistas
.-Tiene: vista (proyección: paralela plano: planta, dcho.., perspectiva), plano construcción, rejilla.
VISTAS.- Qué es.- objetivo invisible a la cámara.
.- Se amplia una ventana a toda la pantalla “doble clic izdo a título ventana”.
Restaura de toda la pantalla a… “ Otro Doble clic izdo”.
.- Visor activo “clic nombre marcado”.
.- Opciones clic dcho “título ventana”-
.- Propiedades distintas ventanas (Ej. Organizar vista, sombreado, mover, cambiar
ventana, crear nueva, renombrarla....).
a).-Cambiar Nº.-(Clic dcho vista Disposición Vista Dividir: horizontal, vertical).
b).-Cómo cambiar.- clic dcho vista definir vista: sup. , inf. Izq.
(también se podría con botón comando definir vista)
c).-Elegir Proyección.- Propiedades Vista.-a) Botón Disposición Vista.
b) Clic Dcho Vista Propiedades Vista.
d)…( Objetivo, cámara, distancia focal…)
.-Comando Visualizacion Plano:
.-Cambio Forma Ventanas.- Al borde, flecha cambio tamaño.
.-Zoom.-Tipos:.- Dinámica. (ventana activa[+-])..
.- Extensión. (ventanas [lupa encuadrada]).
.- Ventana. (área seleccionada [lupa y mira cuadrado]).
.- Seleccionado. (Objeto seleccionado [lupa]).
.- Objeto. (Un elemento).
.- Factor ( según escala).
- Vuelvan las 4 predeterminadas.- “ Clic botón 4 vistas”.
.-Los + Usados Zoom Dinámico “ + -“.- ( Clic dcho + CTRL)
Zoom Ventana “selección”.- (Cómo: 1º) ventana, 2º) comando).
Zoom Extensión.- ( se vea todo elemento existente).
Opciones(muy utilizado en ayudas modelado)
Desplazar ……….Click Dcho + Shift (caso perspectiva)
Zoom A) Ctrl + “ “
B) Re pag // Av Pag
Mover Ctrl + flechas
Deshacer/ Rehacer Inicio/ fin
Rotar Vista Clic dcho en perspectiva.

20
*Clase
.-Botón: DEFINIR VISTA.(clic izdo continuado)
Uso.- Cambia vista de la vista activa. ( todos botones de la 1ª fila)
.-¡!Editar vista guardada.- qué es.- cambiar nombre de la vista.
.-uso.- Hacer infografía, render, introducir cámara, distintos puntos de vista.
Importante para restaurarlo y montar render en ese pto vista exacto.
(del mismo palo: guardar ó restaurar vistas x su nombre// leer vistas desde Archivos)
.-¡!Situar Objetivo.- concepto.- No nos acercarnos ó alejarnos objeto, es el objetivo.
El objetivo, generalmente centro coordenadas.
.-Interesa: a) centro de coordenadas.
b) centro piezas.-área. ( Recuerda ánalisis)
.-volumen.
.-También podria: clic dcho título vista prop.Vista. “objetivo, cámara”
.-Vista en Planta de Plano Construcción.- Sale tal cuál dice, planta Rejilla en Plano construcción.?¿
(También en barra comando: _plan)
“ superior “ “ “ ¿Para que sirve Se profundizara en Formacón especifica¿?¿
.-Ajusta a proyección en Perspectiva.- ¿ Para qué sirve : ajustar proyección en perspectiva?
¿Y siguiente pide: BitMapa como papel Tamiz?
.-Botón: DISPOSICIÓN VISTAS. (clic izdo continuado)
Uso.-Distribución de las diferentes vistas: 4 vistas, 3vistas, Restaurar, Nueva, Cerrar, Dividir H/
Dividir V
.-¡!Propiedades.-cambiar propiedades de la vista.
.-se puede: a) botón propiedades vista”este”.
b)clic dcho vista, propiedades Vista.
.- Concepto.- .Angulo de campo= Distancia focal. Ej. 20 para Render Producto.
60 “+fuga, aumento ángulo perspectiva”.
Más adelante, se profundizará.
.-Rejilla.- Simplemente activar y desactivar de la vista seleccionada
.-Cambiar Proyección vista.- No me sale.¿?
Definir ángulo Perspectiva.- ¿?Me dice estado en perspectiva, pero si estoy en perspectiva.
.-Definir Distancia Focal.- Datos que no sé lo que es: objetivo, papeltapiz.¿?( profundizar +adelante!¡)
.-BitMap Fondo.-Diferencia:Importar.-tal cual, DIFERENTES CAPAS a operar en TODAS VISTAS.
Insertar.- BLOQUE “ “ “ “ “
Bitmap Fondo.- “ en UNA VISTA.
.-Uso.- Para introducir fotografia en una vista y dibujar polilinear sobre dibujo.
.-Caja tridimensional de las distintas vistas, para dibujar encima ptos que serán
referencia al dibujar en 3D.
.-Cómo.-clic en Bitmap opción Colocar Buscar archivo.
Nota.- Distinto a Insertar e importar. Estos dos últimos en: menu archivo.
.-Razonamiento Proceso Fabrica Rhino .-1º) Boceto según foto.
.-2º) Maqueta ó Rhino (volumen, infografía)
.-3º) Ingenieria (cómo hacemos para fabricar
“Solidworks”).
.-Ejemplo “alguna opción se puede realizar” Quitar foto de Visor de Alguna Vista.
a) Clic en Vista [bipmap ocultar].
b) Botón especifico de bitmap.( clic izdo continuado).
.-Nuevo Diseño: 4detalles, 1 detalle.- Te crean una ficha de vista.
Control fichas de Vistas .- No entran en estas, vistas guardadas para render de Botón definir Vistas.
Activar/Desactivar ficha Vistas.- Pestañas inferior con diferentes: perspectivas y fichas de vistas.
.-Alternar estado Vistas Flotantes.- Referente a flotantes.
Nueva vistas perspectiva flotante.-
“ “ flotante.-
.- Leer diseño de vista desde archivo.
.-Plano delimitador.- Uso.- Interesante para ánalisis de piezas mecánicas.Sección
( Recuerda: Sólido cerrar tapa “ FT.1.4”).

21
.-REJILLA.-El qué.- Rejilla .- sólo vista activa.
.- todas vistas.
.-mostrar eje rejilla.
.-mostrar icono eje universal.
.-Dónde.- a) Archivo Propiedades Rejilla.
.-b) Herramientas Opciones Rejilla.
.-Recordatorio generalidades 1.1¡! Puntero vaya a cada punto rejilla.
Línea secundaria = Distancia Resolución.
.-Si sólo se activa ó desactiva En botón, definir vista. ( ó F7).
.- Si se fuerza vaya a rejilla ángulo propiedades, ayuda a modelado, forzado Orto.( ángulo).
“forzado , indica que va a vertice rejilla”// (con lo anterior, además a ángulo determinado).
.- Si sólo se activa ó desactiva Botón definir vista ó F7.
.-SOMBREADO.-ámbito.-> 1 superficie.
.-cómo.-A) Herrramientas Opciones Sombreado. (¿no?)
.-B) Botón Opción. (¿no?)
.-C) Clic Dcho “Titulo vista” Sombreado.
.-D) Archivo propiedades…. (¿no?)
.-Nota.- Para que sea + rápido: Use Open GL / Use WireFrame Color for Object.
( Y si wireframe “se ven línea”).
Yo he visto Open GL en: propiedades opciones Rhino
Apariencia Open Gl

22
.-Botón: TRANSFORMAR.- (Se puede: curva, superficie, sólido).
1ªFILA
*Mover.- ( Deseleccionar: Orto y Referencia a Objetos).
.- Mover Suave.- el qué.-puntos, curva, superficie.
.-cómo.- traza un radio y de ahí rota.
*Copiar.- opción vertical.
.- opción, punto al que copiar: .- desde último punto.-permite líneal.
.- Usar “ distancia.- “ radial.
.- “ “ dirección.- desde último punto de última copia.
.- Si copia múltiple Previo punto de Referencia.
* Rotar: 2D.-Introducir: Centro, Ángulo.
3D.- “ Eje Rotación, Ángulo ”sentido eje rotación, de1ºa 2º punto eje
.-Cambiar plano XY a (X=eje queda // Z=eje cero).
.- Piensa que XY es el previsto para perspectiva.
.-Voy a comando__Rotate 3D.
.- Voy a definir eje rotación__1º) 0, 0
__2º) 100, 0
__3º)Ángulo Rotación 90º
Nota.-( En perspectiva, es el eje por defecto XY).
* Escalar (Clic izdo continuado, saldrá 4 comandos). Nota.-Orientar directamente te permite escalar la pieza.
.- Escala 3D.- Escala uniforme común a tres direcciones.
.- “ 2D.- “ a dos…
.- “ 1D.- “ a una…
.- “ No Uniforme.- Indicar Escala a cada dirección. Total3.
Cómo.-1º)centro ó eje, 2º)Das Escala/s común ó no.
* Reflejar.-sin mas
.-en plano 3 puntos (Uso: copia simetríca).
?¿ En comando simetría, me sale deformado?¿
2ªFILA de Botón: TRANSFORMAR (Se puede: curva, superficie, sólido).
*Orientar.- desde 2puntos.- cómo.-seleccionar objeto.
.-desde 3puntos.- .-punto referencia (referencia objeto).
.-punto mira (ahí girar) .
.-posibilidad escalar a la vez.
Orientar en Superficie.- Nota.- la opción de Escalar/ .- activar Rígida (los objetos no se deforman al
adaptarse superficie).
Orientar perpendicular a Curva.- Útil para barrido de la curva!!
Orientar curva en borde superficie.- Ej. Cesta , 2 en cada esquina “estructura”.
.- Nota.- a veces emplear reflejo para cambiar orientación.
*Remapear en Plano Construcción.- ¿? No sé lo que es?¿
*Matriz ( clic izdo, sale diferentes opciones)
( Nº negativo, a dirección negativo de cada eje)
( Nº Matriz incluye: original y copia).
.- Rectángular.- cómo.-1º) nºX, nºY, nºZ // 2º)Distancia ó recuadro de 1ªcelda.
.- Polar.-1º) Selección Objeto.// 2º) Centro Matriz.// 3º)Nº elemento.// 4º)Ángulo que cubre.
Concepto: Eje es perpendicular al plano construcción.
Si queremos cambiar eje de construcción, cambiar plano construcción.
Cómo.-1º)creamos 2 rectas + eje perpendicular “forma un triedro”
2º)Clic Vista Definir Plano Construcción por 3 puntos: origen,
y las dos rectas no pertenecen a perpendicular.
Cómo restaurar Plano Construcción.- Clic dcho vista definir PlanoConst
Superior Universal.
.- Curva.-cómo.- 1º) Selección Objeto. 2º) Previo: punto para distancia curva-objeto.
3º)Sale cuadro:3.1)nº elemento, 3.2)orientación: sin, forma libre, paralelo planoC
.- En superficie.-1º) Objeto. 2º)Matriz.2.1)Pto, 2.2)Eje.”ángulo eje”. 3º)Superficie.
4º)Nº elemento.-Nx, Ny

23
.- A lo largo Curva x Superficie.-Nota.- Previamente dibujar curva x superficie.
.-Relevante.- Distancia: objeto, punto, línea, superficie.
Distancia: Curva-Objeto a matriz.”quede pegado a curva”
.-Luego Opción: .-Dividir, Nº a lo largo curva.
.-Múltiple, Nº y distancia.
3ªFILA de Botón: TRANSFORMAR (Se puede: curva, superficie, sólido).
*Proyectar en Plano C.- ¿?No sé muy bien el uso?¿
*Definir coordenadas XYZ.-Uso.-Análisis Punto, manipular pto ctrl.
.- Definir X,Y,Z
.- Alinear Plano Universal
.- Alinear al Plano C
.-Cómo.- Previo este comando, activar punto ctrl. ( versé aplicación pag.35)
*Alinear.- Tras selección objetos. Elegir:CentHorz./Izq/Dch/Sup/CentVert.
*Retorcer.- Se retuerce en eje pre-referenciado+ ángulo…
.-Tiene: Rígido.-Sí No torcedura, gira a ese eje definido.
Mantener Estructura.-Sí Sólo esquina varia.
Estirar.-No No curvan, no varia longitud.
*Curvar.- Define: eje, ángulo.
. .- Idem consideraciones que en retorcer.
4ªFILA de Botón: TRANSFORMAR. (Se puede: curva, superficie, solido.)
*Ahusar.- Ahusar= dar forma de huso. Cilindro + ancho x el centro.
.-1º) Definir ejes. 2º)Distancia inicial y final. Será estirar figura perpendicular a vertices ejes.
*Fluir x Curva.-cómo.- 1º) Selección objetos.
2º) Selección curva base. (Distancia: curva-objetos)
3º) Selección curva objetivo.
(Te lleva objetos1º a curva objetivo “moldeandose a ella” “ Con distancia2ª”.
.-Idem consideraciones que en retorcer.
*Sesgar.- Uso.- inclinar elemento, referenciandolo x una línea “ se puede deformar”.( cortar en diagonal)
.-Cómo.- 1º)Pto origen. 2º) Pto referencia. ( 1-2 forma línea) 3º)Ángulo.
*Suavizar.- Uso.-curva con muchos puntos de control. Te calcula ptos medio de las posiciones de la curva.
.-Cómo.- En cuadro: suavizar: x,y,z // Coordenadas: univ., PlanoC. //
Factor Suavizado= 0.5, 2 (+ grande , + suavizado)
*Fluir x Superficie.- Idem consideraciones que fluir x curva. Cambian los elementos de curva a Superficie
*Edición Jaula/ Jaula Control 3D.- 1.-Concepto.- Deja deformar x los ptos control de la jaula.
.-2.-Uso.-Comandos de Textos. (camos a deformar texto).
.-3.-Recomendación cómo.- caja delimitadora, coordenada universal.
“sale x defecto”.
*DESHACER/ REHACER
CTRL + Z CTRL + Y
_undo _redo
*Botón: AGRUPAR (Clic botón izquierdo) ó (Sino anterior: Clic dcho en barra lateral y clic agrupar)
.-Agrupar.- ( O comando: _group // CTRL+g)
.-Desagrupar.- ( Ó comando: _ungroup // CTRL+y)
.-Eliminar grupo.- Es quitar un elemento del grupo. ( ó comando: _removefromgroup).
.-Añadir grupo.- “ añadir… (ó comando: _addtogroup // CTRL+V)
.-Definir nombre grupo.-
*Botón: RECORTAR (O comando: Menú Edición Recortar)
.-Definir.-
.-Ayuda con Zoom: objeto y extensión.
.- Nota.- Se puede recortar Superficie, No sólido.

24
*Botón:PARTIR (O comando: Menú Edición Partir)
(Partir “ no elimina” es distinto Recortar “eliminar”.)
.-Partir.- Debe posicionarse: interseccionar + partir.
.-Partir superficie x curva isoparamétrica.- Una superficie se puede partir: curva, superficie.
¡No confundas, superficie y sólido!
.-Nota.- Se Puede partir: Superficie y Sólido, con curvas y honónimas.
.- Ej.Cómo: 1ºcomando/ 2ºselección sólido/ 3ºselección curva corte que sobrepase “no contorno sólido”
* Botón: Herramientas de Operaciones Booleanas
.-Diferencia.-a) Botón.
.-b)Menú Sólido Diferencia.
.- Unión
.-Nota.- concepto.- Recuerda: Con extrusión se queda exterior a interior “ahorro pasos”.
.-Ante cualquier operación Booleana, guardar.
.-Booleana > 2 sólidos.

25
1.4.-CONSTRUCCIÓN (modelado y herramientas) y RENDERIZADO(pág.33 de SÓLIDOS y SUPERFICIE.
Nota.- Tanto sólido como superficies. Además de los botones anteriores, tomaremos: menu sólido ó superficie.
.-En manual pág. 209, Nombre Comandos Inglés Introducir en línea comando.
.- Muy importante, pág.28 Redistribuir Punto Control.
*SÓLIDO.-Definición.- Conjunto polisuperficie que encierran un columen concreto.
.- Comandos.-CAJA (clic izq. continuo)
.-I.-Esquina a esquina, altura. (recuerda, puedes x coordenadas).
.-II.-Diagonal.
.-III.-3 ptos y altura.
.-IV.-Caja Delimitadora. Uso.- Orienta a cualquier Plano Construcción, ya sea:
una superficie, sólido.
(Diferente a: Transformar Jaula “modifica geometría x
pto de control”
.-Nota.-Te pide sistema coordenada.
.-Plano C.- generalmente este.
.-Universal.- sólo si es raro.
.-ESFERA.-
.-I.- Centro y radio.
.-II.-Diámetro.-
.-III.-3 puntos.-
.-IV.-4 puntos.-Idem 3 puntos, el 4º te permite mover debes apoyarte en otra vista.
.-V.- Alrededor Curva.-
.-VI.-Tangente a curvas (3 circunferencias).-
.-VII.- Ajustar Punto.- Se ajustan a los diferentes puntos.
.- Nota.- Para cambiar plano, ir a diferentes vistas.
(Incluso desactivar: ortho, referencia objetos).
.-ELIPSOIDE.-(simil esfera)
.-I.-Desde Centro.-(1ºeje, 2ºeje, 3ºeje).
.-II.-Por diámetro.-(Idem 1º, 2º, 3º eje).
.-III.-Desde Focos.- (1ºfoco, (marcar foco ó no “para centrar algo”), 2º eje).
.-IV.-Por Esquinas.- En una vista: (recuadro: “como un cuadrado”), en otra vista: 2ºeje.
.-V.-Alrededor Curva.- (punto curva, para centro del elipsoide)+(1º,2º,3º eje).
.-PARABOLOIDE.-
Nota.- Te indica: marcar foco, tapar:si “sólidos, no ”sup. revolución”.
.-I.- Paraboloide.-centro, dirección ”eje”, final ”ancho”
.-II.- Paraboloide desde vertice y foco.-vértice , centro”eje y “, ancho “eje x”.
.-CONO.-
1º)Simil otros comandos ( x defecto:centro).
-Restricción Dirección: vertical, ninguno, alrededor curva.
-2 punto.
-3 puntos.
-Tangentes a curvas
-Ajustar Puntos.
2º) Por defecto Radio.
3º) Altura
.-PIRÁMIDE.-idem cono pero con base poligono.
.-CONO TRUNCADO.-Definición.-Cono no acaba en punta, sino en circulo.
.-Pasos.- 1º)centro, 2º)radio base, 3º)altura, 4º)radio final.
.-CILINDRO.-Cómo 1º)centro, 2º)radio, 3º)altura.
.-TUBO.-Cómo 1º)centro, 2º)radioI, 3º)radioII, 4º)altura.

26
.-TOROIDE.-Cómo 1º)centro, 2º)EjeToroide, 3º)DiámetroExterior.
.-TUBERIA.TAPA PLANA.-
1º) Polilínea que será eje del tubo.
2º) Comando tuberia. (activo: grueso)
3º) Diámetro Interior.-comienzo.
.-final.
4º)( si no activo grueso, este paso “sobra”)
Diámetro Exterior.-comienzo.
.-final.
.-TUBERIA.TAPA REDONDEADA.- Idem pero va a generar un casquete esferico.
.- EXTRUIR CURVA PLANA CERRADA.- Idem: menú superficie extrusión curva recta
.-Ver las diferentes opciones: a) Dirección.
( Recuerda: extrusión por defecto es perpendicular).
Si queremos cambiar la dirección, definir 2 puntos.
b)Ambos lados.
c)Tapar.( Si sólido)
d)Eliminar original.
.-EXTRUSIÓN SOLIDO (clic izdo continuado, salen comandos)
Desde SUPERFICIE creamo un SÓLIDO,
.-Extruir Superficie.- Misma opción curva plana cerrada. (tras botón superficie).
Si opción contorno, se extruye hasta contorno de otra superficie.
.- Requisitos Contorno.- Esta se extenderá hasta toparse superficie paralela.
Si esta superfice es menor, la sobrepasará!!
“ “ hacia punto.- (opción contorno).
“ “ ahusada.- (diferentes opciones en paréntesis).
Dirección, ángulo desmoldeo “ángulo indique”, tapar, esquinas, Eliminar
original, Invertir Ángulo “sse torsiona a esa inversión ángulo” ,
en contorno.
“ “ a lo largo curva.- Una superficie se extruye como si fuese un barril,
no como superficie de revolución.!!! (opción con contorno)
.-Extruir Curva Plana Cerrada.- Idem 4 opciones anteriores pero con curvas en vez superficies.
No permite opción de contorno.
.-Losa desde polílinea.- 1º)A partir polilínea, 2º)Describimos el ancho losa, 3º)El canto de la losa.
Relieve.-Uso: con una curva. cerrada, se extruye hasta otro sólido.
¿?¿ No me sale?¿
Nervadura.-Uso.- es lo mismo que relieve pero con una polílinea que le vamos a dar dirección a su ancho.
.-Pasos.- 1º) Sólido caja + polílinea 2º) Selección curva para realizar nervadura 3º) desfase=
planoDeCurva. Distancia=5”desplazas la polílinea 5, luego lo extruyes a sólido”
Modo= Recta. ¿?¿ No me sale aunque deje los pasos?’
* HERRAMIENTAS para SÓLIDOS (clic continuo “operación booleana, se refiere a >2 sólidos”)
.-Unión.- Uso.-une dos sólidos que se interseccionan. (Diferente al botón puzzle, ej uso”unir”)
.-Diferencia.- Uso.- Quitar un sólido, a otro sólido que intersecciona con este (esté
último sólido desaparecerá).
Recuerda.-Es preferible sólido a quitar, no yuxtapuesta sino sobrepase.
.-Intersección.-Uso.- 2 sólidos que intersecciona, se quedará la parte que coincida.
Recuerda.- en caso interseccion con contorno, no sobrepase sino justo.
.-Partición Booleana.-Uso.-sólidos interseccionan., se particionan, mismo sitio.
1º piden sólidos a cortar, 2º solidos de corte “estos sólidos se
quedaran de una pieza”. Solución Quedará en partes a
mover los sólidos no seleccionados en 2º

27
.-¡!Crear Sólido¡!.-Se emplea mucho Se interseccionen , recorten y unan
automáticamente, formando polisuperficie.
.-Tapar Agujero Plano!¡.-se emplea mucho, es tapar un agujero plano “Ej. Se olvida tapar”.
.-Pasos:1º)Descomponer Transforma polisuperficie”Sólido” en superficie.
2º) Unir todas superficies que conforman oquedad ó tapas.
3º)Comando “tapar x agujero” seleccionar polisuperficie
“superficie, no contorno”, que
conforma oquedad.
.-Extraer Superficie.- Uso.-al pinchar comando y seleccionar sólido.
El sólido deja de ser sólido y
se convierte en un conformado tapas, sin desplazarse sitio.
(Luego comando: unir y vuelve a ser sólido) .
.-Edición Sólido.-(clic izdo continuo ó botón ), versé inferiormente.
.-Empalme y mezcla radio.-1º) Selección Bordes (Indicar distancia también).
2º) Manejadores “pto extremo de cada borde”. (Diferentes opciones).
Nota Recomendación.-Saber dimensiones para no errar.“Ej. Menu ánalisis”
Nota.- Mucho más fácil para redondear bordes.
Ir a: Heramienta para Superficie, empalmar superficie. (pág.30)
Chaflán.- Idem anterior. Nota.- En paso 1º) La distancia siempre te dará un chaflán de 45 grados.
(Si quieres chaflán distinto a 45º diferencia con otro sólido).
* EDICIÓN SÓLIDO (salen 13)
.-¡!Agujero (clic continuo, salen 8comandos).-
.-Agujero Redondo
.-Crear Agujero.- “polilínea cerrada = agujero forma variable”.
.-Agujero Revolucionado.- ¿?¿no me sale¿?¿// Alternativa: Curva en perfil menu, superfice, revolución Diferencia.
.-Mover Agujero.- Nota Previa.- para que mueva la oquedad y no sólo la estructura alámbrica.
Selecciona los dos contornos extremos.
.-Uso.- A) Dentro Sólido. B) En el espacio. “se podrá crear sólido con: Herramientas para sólido
Tapas para sólido”
Copiar agujero.-
.-Rotar Agujero.-
.-Matriz polar agujero.-(No reconoce comando).
.-Matriz de agujero.-( no reconoce comando).
.-¡!Eliminar agujero.- Seleccionar borde agujero eliminar!!
.-¡!Corte por alambre.-Definición.-Una curva sobrepase sólido, se extruye en todas direcciones, eliminando a su paso.
.-¡!Mover cara.-Mover=Cara-Superficie seleccionada estira a todo el sólido al mover dicha cara-superficie.
( no mover punto pinchando en vista perspectiva).
Mover cara a un contorno.- Idem con la excepción, te pide PUNTO: desde, al que.
Si rellenas en desde “opción contorno”. Rtdo idéntico a una extrusión.
.-Extruir cara.-Extruir,prolonga sólido. Sin deformar cara-superficie. Sólo alarga las 4 laterales.
Selección: >2 caras “direcciones ó superficies LATERALES”.
>1 cara “dirección ó superficie FRONTAL”.
Nota.- Si opción contorno, irse a recomendación contorno “exceder”.
Extruir curva a lo largo trayectoria.- La superfice-cara se extrusiona a la forma de la curva.
Recomendación.- Cara perpendicular a curva.
.- Se extruxionará :.- Posición Cara.
.- Magnitud-Dirección// Curva.
Extruir cara a contorno.- Nota.-El sólido contorno debe exceder la cara-superficie del solido a operar
sino la extruxión no tiene límite.
.-Idem que Mover cara a 1 contorno.
.-*.¡¡Rotar Cara.-Def.-Es extruxionar dicha cara con un ángulo.
.-Cómo: 1º) Eje.(Usual 1lado del perímetro de la superficie)
2º) Ángulo. Empleo ese eje, la superficie giro extrusión “ángulo antihorario”.
**Sesgar Cara.-(cortar hacia un lado). Superficie seleccionada estira al sólido por eje definido.
El eje interior girará al ángulo indicado desde 1º a 2º vertice en su plano superficie original.
Nota.- La diferencia de rotar y sesgar. Rotar puede variar dirección, > 1cara al extrusionar el ángulo.
¿?¿ No lo veo claro ¿?¿ Sesgar sólo varía dirección de 1 cara sesgada.

28
.-*.-Mover Borde .- Simil rotar/ nó ángulo , es extruxionar un borde desde un punto propio a pto espacio.
Mover cara no recortada.-
.-**.-Escalar Borde.- Selección borde, va a variar tamaño según su escala.
.-*.-Rotar Bordes Líneales.-Def.: Rotar borde sentido antihorario según vista centro en el centro rotación.
.-Cómo: 1º)selección borde, 2º)centro rotación, 3º)ángulo.
.- ¡!Partir cara Plana.- Uso.-Para extrusionar parte superficie de una cara del sólido…
.- Cómo: 1º) Curva sobrepase dicha cara. 2º) Comando.
.- Doblar Caras Planas.-No me sales. ¿?¿ Te pide partir caras con más 4 bordes. Y aún así?¿
.-Fusionar .-2 caras coplanares.-Caso que las hayas partido las caras.( No comando descomponer, sino Unir).
.-Todas caras coplanares
Nota.- *.-Se refiere a una extrusión deformada. **.-Extrusión con peculiaridades.
Comando: Menú Curva Curva desde Objetos Proyectar //Ó Botón:Curva desde objetos
Uso: Proyecta curvas seleccionada Perpendicularmente al Plano Construcción
Dentro polisuperficie selección.
**SUPERFICIE (página223, 224 del manual,nombre comandos en Inglés)
.- Definición.- Tela elástica .
.- Limitada por curva “ bordes y lados”.
.- Muestra cuadrícula curvas isoparamétrica superficie.
.- Modifica por puntos control.
(1ª Fila)
-¡!A partir 3 ó 4 puntos de esquina.- Uso.- (Formas rectángular).
Deformar superficie por punto control,
“Selección por botón comando pto control”.
Nota.-¡!Variar punto Control!¡
Menú Edición RECONSTRUIR Superficie .-Puede variar puntos: V, H
.-Grado Polinomio curva: V, H
Paralelo al plano construcción x diagonal.-
- ¡!2,3,4 Aristas.-( Forma Inórganica).
Uso.- 2,3, 4 curvas preexistente que coincidan exactamente.
- ¡!Curva plana .- A partir curva (plana=contenida en 1 plano), y cerrada.
.-Ej. Uso.- Crear tapa-superficie que perimetre otros bordes superficies coplanares .
- Plano Rectángular de Esquina a Esquina.-(clic izdo continuo).
.-¡!De esquina a esquina.- Paralelo al plano construcción por diagonal.
.-¡!Rectángular desde 3 pto.- 2 pto 1 lado// 3º pto ancho .-a) ancho tal cual ”.
.-b)ó inclinación respecto base 2pto
3.1.-< ángulo
3.2.-Pto en frontal ó Dcha
.-¡!Plano vertical.- 2 pto 1lado// 3º pto”normal al plano construcción de la vista”.
.-Ajuste Plano a través pto.- Recomendación.- Nube puntos por espacio. “Cambio vistas”.

29
.-Plano Corte.- Uso.-Para crear sección o corte,
Es paso previo a herramienta sólido: diferencia ó partición.
//Recuerda Sólido.-(Descomponer “no se puede m2individual como esfera hecha x circunferencia” Partir Cortar).
//Recuerda, otra opción de Sección.- En Botón disposición Vista, plano limitador.
.-Marco Imagen.- Uso.- Caja tridimensional “dibujar encima puntos serán referencia dibujar 3D”
.-Idem.- De Botón Disposición Vistas Bitmap Fondo.
.-Cómo.- ¿?¿ no consigo que imagen en marco¿?¿
¿? Cuál es el beneficio de este en marco?¿?
1ª) Comando 2º) Abrir foto 3º) Esquina y Marco imagen
4º)clic izdo vista ,“Bitmap Fondo, colocar la foto anterior.
-Extrusión: [nota.- Idem solución con herramientas Solido, extrusión superficie hacia punto].
.- De la recta.- Uso.- Extrusión ortogonal de una superficie. (Ej. A partir de 3 ó 4 esquina).
Se une ( comando UNIR), convirtiendose en un sólido.
.- Otro camino menú, superficie, extrusión, recta.
.- ¡!A lo largo .-Curva.- Caso Inicial.- Curva cerrada, perpendicular a curva abierta.
.- Recta Simil.-Solido Extrusión superficie a lo largo curva.
Uso.- extruye curva siguiendo el camino de una segunda curva.
Recomendación.- Si no se obtiene rtdo esperado, seleccionar cerca del
otro extremo de la curva trayectoria.
.-¡!Hacia Punto.- Caso Inicial.-Curva cerrada hacia un punto.
.-Simil.- Sólido extrusión superficie hacia punto.
.-Recomendación.- Saca el centro de la curva cerrada.
Ej: menú análisis prop. Física centro área.
.-Recomendación.- Sacar pto vertical, moverse a otra vista.
.-Ahusada.- Simil: Extrusión Sólido Extrusión Superficie Ahusada.
.- Atención a las solicitudes de los diferentes comandos.
( Ej. Se olvida tapar. Solución: herramientas sólido, tapar agujero plano).
.-Cinta.-Simil: A botón Superficie Extrusión curva plana.
(Pero cinta esta más definida, más curvas isoparámetrica).
.- Recomendación: Reducir Nº curva IsoParamétrica. Afecta a la forma curva.
(Menú Edición Reconstruir)
.- Comandos: Distancia, Esquina, A través Punto, Tolerancia, Ambos Lados
Distancia= Desfase hacia dentro, fuera ó ambos lados curva. generando superficie.
.-Curva normal a 1 superficie.-Uso.-Te hace extrusión perpendicular al borde seleccionado.
Nota Ejercicio.-Con estas dos últimas, se puede realizar un plato hondo.
(2ªfila)de SUPERFICIE.
- Transición .
.-Línea Comando _Loft
.-Definición.- Superficie x curvas que creo.
No necesario todas curvas perimetro para crear superficie. “cómo siguiente x red curva”
. (Ej. Página 32, y aquí 2 curvas paralelas de distinta elevación.Unidas por curva transversal).
.-Cómo.-1º) Comando: _loft
2º) Selección 2 polilínea cerrada. ( Hacer probatinas alterando orden, salen diferentes)
3º) Ok, saldrá un cuadro diálogo.-Estilo.-1.-Normal.( pliegue normal).
.-2.-Desarrollada
.-3.-Ajustada ( mejor ajusta a curva transmisión).
.-4.-Secciones Rectas(como su nombre indica: secciones rectas)
.-5.-Suelta (mismos ptos control, no coincide mucho geometría)
.-En Opciones de sección transversal:
. Reconstruir Nº Punto Control ( ahí podremos modificar).
. No simplificar.
- ¡!Superficie desde Red de Curvas.-
.-Uso: Curvas interseccionan “no sobrepasen”.
.-Simil Comando: Superficie, 2ó´3ó 4 aristas.
.- Cuadro Diálogo: Tolerancia: Aristas ( si recta dista de superficies curvas), Curvas Interiores.
Igualación Borde ( Suelta. “- precisión”// Posición “+precisión”).
-¡! Parche.-Uso: Hay agujero en superficie no plano y lo queremos tapar.
(no se puede con comando: sólido, tapar agujero plano)

30
.-Cómo:- Cuadro diálogo…
.- Recomendación al acabar: Hacer coincidir curva isoparámetrica.
- ¡!Barrido por 1 carril.-Uso/ concepto.- No es revolución.
.-Carril=curva A perpendicular a (curva cerrada a “extruir”según dirección curvaA).
.- Podría variar sección, acabar en punto.
.-Simil.-(Sólido Extrusión Sólido Extrusión Sup. a lo largo curva.)
Pero cambia dato es superficie y no curva.En comando sólido.
.-Cómo.- 1º) Selección carril
2º) Selección curvas sección transversal “perpendicular” y/ó
pinchar opción acabe punto final.
(Ej: diferentes secciones, punto final)
3º) Cuadro diálogo. Variar curvatura, previsualizar.
.- No es sólido, [“tapar” Sólido, Tapar agujero Plano].
- ¡!Barrido por 2 carriles.-Uso.- idem anterior 2 carriles.
.-Superficie “curvas perfil tranversal”que envuelve las curvas de carril.
.-Cómo.- Simil anterior , Interesante mantener altura. “ Previsualizar”.
(3º fila) SUPERFICIE,
- ¡!Revolución .- Def.: Revolución curva alrededor de 1 eje para crear superficie.
Ó tambien por: Menú Superficie Revolución.
.- Nota.- Si le das a opción Deformable, podrá modificar posteriormente punto control.
¡!Revolución por Carril.- Revoluciona figura, fijando un extremo a lo largo vía.
Útil para poner extremo suave en superficie irregular.
.-Uso.-Una curva perfil discurre a lo largo curva carril.
(Si esta curva carril es cerrada, creará un sólido. “Ej. Cuenco”)
.-Datos.- (los 3 datos perpendiculares entre sí).
.-1.-Curva carril .
2.-Curva perfil (estructura de la curva carril).
3.-Eje revolución “inicio, final”.
Duda a aclarar.- ¿No veo muy bien diferencia aplicaciones con barrido x carril?
- Cubrir Objeto con Superficie.- Def.- Te crea malla, en el área recuadrada de sólido.
- Mapa de altura desde Imagen.- ¿ cual es su uso y cómo?
.- Recuerda otros comandos relacionados con la imagen:
a) Botón Disposición Vista Bitmap Fondo
b) Superficie Marco Imagen.
- Superficie desde Rejilla de puntos.- Def.-Define una superficie con nº puntos en fila y columna.
.- Cómo.- Nº filas ó columnas > Nº grados
.-Fijate al ejecutar, el nº te indica fila y columna restante.
Puntos control.- ( idem pero se puede variar geometria, al ser pto ctrol).
* HERRAMIENTAS para SUPERFICIE
(Algunos ejemplos de:1º fila)
- ¡!Empalme superficie (2ºbotón) .- Def. Crea un redondeo entre 2 superficies.
.-Ejecucción selección Superficie: 1º)Base, 2º) Parte Interna.
.-Nota.- Evitar Error.
- Mezcla Superficie (6ºbotón) .- Def. Hace una superficie suave entre dos superficies existentes.
- Ejemplo Uso: Unir 2 sólidos diferentes previo recorte, luego unirlo.
.-Concepto.- + Definición + Vector, + Pesado.
.-Te extrusiona, x general:
a) Perpendicular plano Construcción.(Ó sea extruye hacia eje no pertenezca curva perfil,
en vista frontal ó dcha).
b) A no ser que te diga Perpendicular a la superficie.

31
c) Si te pide ángulo, extruxiona respecto a la superficie.
.-Atención signo de : distancia y ángulo. // Distancia<1 .cantidad.
.-Razonamiento general:
Pasos de variación de Superficie a Sólido. Extrusión Recorte Unión.
.-Muy interesante durante ejecucción: CAPAS ( seleccionar, ocultar, bloquear).
*Botón UNIR Nombrado anteriomente, antes de: extruir croquis, desfasar, recortar….
Útil.- Muy útil para unir superficies, creando Sólidos.
Recomendable: activar ó desactivar capas.
• EJEMPLO CONSTRUCCIÓN: SÓLIDOS COMPLEJOS. (Ejercicios: Mesa, Martillo, Botella).
0º)** Cuantos sólidos simples forman sólido complejo
Nº Capas > Nº Sólidos Simples
Unificar: Material, Color.
1º)** Crear perímetros sólidos en todas direcciones “Diámetro, Rectángular”.
2º)** Criterio elección Comando para cada construcción sólido simple.
2.1)Recuerda Criterio dibujar Croquis 2D (pág.15) Transformar: copiar, matriz, reflejar.
Dibujo Preciso, con ayudas: Ortho, Referencias Objeto
“ “ “ “ 3D (pág.17)
“ Dibujar 3D (pág.18)
2.2)
Ámbito Comando/ pasos
I.-Tiene 1 sección que se extruye. Sólido extrusión.
II.-Planta es circulo porque gira a 1 eje. Superficie revolución.!¡
III.-No A extrusión 1 sección.
.-No B planta circulo.
.-Entonces 1 sección es limitada, llevada y
Comenzada su extrusión x 2curvas “carriles”.
.- Fijarse que las secciones tranversales sean las
secciones que queramos mantener.
Ej. boca botella.
Superficie barrido x 2 carriles¡!
Herramienta Sólido Tapar Agujero Plano
IV.- Sección sigue la trayectoria de una
curva transversal.
Ej. Crear un borde “bocel”.
.-bocel = sección transversal.
.-Carril= Carril tipo perímetro, no eje.
Superficie barrido x 1 carril ¡!
Herramienta Sólido Tapar Agujero Plano
V.- Rosca 6.1.-Trayectoria Espiral
Comando: Curva Hélice
Cómo: Eje: inicio, final/
En Línea comando: giro=1.5
Invertir giro
Radio, gráfica más pequeño que el borde externo.
6.2.-Dibujar Perfil Rosca
Pasos:
1º) Dibujo Triángulo. ( comando: poligono)
2º) Matriz triángulo a lo largo Espiral.
( comando: transformar matriz a lo largo curva)
Estilo:Roadlike// Nº: 5 // Elección Plano Construcción
En vista perspectiva.
3º).-Superficie Barrido 1 carril.
(Comando: Superficie barrido 1 carril)

32
2.3)Razonamiento Ejecucción Diferentes Comandos.
I.-Solido por una sección extruxión.
1º Croquis rectángular.
2º Sobre este: circulos, arcos, tangencias…
3º Recortar y Unir.
4º Extruir.
III.-Sólido x 1sección revolucionada limitada por barrido 2 curvas”. ( Ej. Cuello, mango).
* Comando: Superficie x 2 carriles
+ Comando: Herramienta Sólido, Tapar agujero plano.
* Ejecucción [Datos previos] con comandos:
2 curvas carril (comando: curva, transformar+reflejo).
Atención.- Dichos carriles a mitad sección, resulte equidistante.
Sección transversal curva, (comando: redondeo=herramienta curva, empalme).
Atención.-Sea comienzo de carriles.
* Reflejo
2.4) ** Recordatorio Concepto Diferencia.(pág.13)
A.- (2 sólidos)Diferencia con otro sólido que sobresalga al sólido que se quiere quitar.
B.- (operar superficie de 1solido)Directamente sobre superficie a extruir “curvas, corte, unión”.
**Crear Superficie Recorte (Ej. Recorte)
.- Curvas en: vista, dcha, frontal.
.- Reflejar ( probatinas superficie por 3 curvas de 2 curvaturas distintas, reflejar la de misma curvatura).
.- Comando transición ( pág.29)
**Nota.-Botella ¡!“conocer volumen” ánalisis, propiedades físicas, volumen.
3º)**En caso diferentes cuerpos conforman un sólido.
3.1.-Sobresalga entre ellas.
3.2.-UNIR (diferente comando al botón) (menú sólido unión)
3.3.-REDONDEO SÓLIDO
.-Comando: Menú RECONSTRUIR
Uso: Variar Nº Punto, grado polinomio curva.
Eliminar cualquier pinzamiento.
Posterior proceso modelado: + suave, - problemático.
Concepto Redondeo.
Para qué Comando Mejor
Sólido
( Así mismo ó
Entre varios)
A) Herramienta Superficie Empalme Superficie.
B) Menú Sólido Empalme Radio.
(Otra opción peor “herramienta sólido, empalme y mezcla radio”).
.-Recomendación Ejecucción:
Cuídado radio no excesivo 0.1. Seleccionar borde Previsualizarlo Intro
Curva Herramienta Curva Empalmar
Nota.- Cuando curvatura “concavo, convexo”, falla. Ir a comando: Arco, Tag Tag Radio

33
**RENDERIZADO
Aclaratorio Capas: .- Tipos: SÓLIDO, LUZ
.- ( Cada luz 1 capa) //
.-( Textura, transpariencia En Capa Sólido simple)
.-( Color En CAPA: SÓLIDO, LUZ)
.-XºCapas === Xº.-color
.-textura
Criterio: Xº Sólidos Simples. (Truco.- Duplicar capa sólido, y en esta última cambiara a nueva
capas sólido simple “nº deseado que requieran color y textura”
Mediante Descomposición y Unión).
.-Qué es.- Mostrar modelo cómo si fuese una foto.
.-Tipos.- a)Renderizador Rhino ( botón: sombrear, todas vistas…) práctico y rápido “sólo grises”.
b)Aplicación Separada “mayor calidad” (botón render) color, luces, sombras, anti-aliasing,
texturas y acabados.
Nota.-Atención, de ver cual esta activado en clic vista perspectiva…
.-Situar 1LUZ (cada luz 1 capa)
0º) Crear capa luz.
Comando1º y 2º: A) Clic continuo “crear foco” (7 comandos) Crear Foco.
B) Menú Renderizado Crear Foco.
Cómo: 1º) Base Cono.-1.1.-( En vista Frontal), Centro y encima pieza.
1.2.-(En vista Superior), Radio superior a pieza. ”doble largo”
2º) Fin Cono.-[( En vista Superior) “Elevación”].-2.1.-CTRL,(pto abajo, izda).
.- (En vista frontal) .-2.2.-Pto parte sup. Objeto.
3º)Para visualizar iluminación y sombras :a) Clic Ventana Perspectiva Renderizado
b) Menú Renderizado
c) Botón Mundo azul “renderizado”.
.-Situar 2ªLUZ.- (Diferente Capa de la 1º)
0º) Crear capa luz diferente a 1ª.
Comando 1ºy 2º: Misno que situar 1luz. “anterior”
Cómo:1º) Base Cono.-1.1.-( En vista Superior), Punto dcha y debajo pieza.
1.2.-( “ “ “ ), Radio más grande pieza.
2º) Fin Cono.- [(En vista Superior), pto dcha y debajo objeto.
Para Visualizar 3º), “idem anterior, Renderizado”.
Nota.-Saldrá Descolorida, solucionar con siguientePaso: asignarle color a capa luz descolorida
.-Asignar 1COLOR a LUZ ( asignar a la CAPA de la 2º LUZ , NO se vea TAN DESCOLORIDA).-
1º) Selección del cono de luz secundaria. ( capa 2ºluz)
2º) Propiedades Objeto, modificar Color
Menú Edición Propiedades Objeto pestaña luz Color “casilla VAL 160”
3º) Visualizar con Botón Render.
.- Asignar COLOR a 1PIEZA SÓLIDO.- ( en la capa sólido)
0º) Selección en Capa Sólido.
1º) Menú Edición Propiedades Objeto Material “asignar básico…”
O botón : Propiedades “pestaña: material”
2º) Clic cuadro color.-2.1) Clic color (le hemos asignado color).
.-2.2) Modificar Parámetro ACABADO BRILLANTE “Reflective Finish”
Criterio Brillo:
Nota.- Foco Brillo sólo aparece cuando ve objeto “cierto ángulo relativo al ángulo de la luz”.
3º) Botón Render, para verlo.
Valor Brillo Foco Objeto
0 Nada Brillante
Bajo Pequeño Lustroso
Incremento +Grande Reflectante
Sólido Color Brillo
A.-Mango Amarillo 20
B-Punta Gris Claro 40

34
.-Aplicar TEXTURA al sólido.-
1º) Selección Capas Solido
2º) Aplicar Textura, al sólido.
Menú Edición Objeto Propiedades pestaña: Material
RELIEVE Escoger archivo X Bitmap.”Proviene de un patrón: luz, oscuridad”
TEXTURA (elegir archivoX bitmap deseado)
Ej: acabado brillante, “reflective finish 20”.
Duda aclarar.- cómo puedo mantener el color,diferente al archivo colocado.
.-HACER sea TRANSPARENTE 1SÓLIDO.-
Criterio Rhino Transpariencia: .-Se aparecerán más al plástico transparente que al vidrio.
.-Rhino, no tipo refracción para que se parezca al vidrio real.
.-Sombras objetos transparentes.- coinciden: color luz ambiental,
.-no coinciden: color objeto transparente.
1º) Selección Capa Sólido.
2º) Menú Edición Propiedades Objeto Material “asignar básico
En CUADRO DIÁLOGO PROPIEDADES: TRANSPARIENCIA 60
3º) Visualizarlo: Menu Render
Conclusión Final Capas y Prestaciones:.- Capas Luces ( incluir colorear segunda luz)
.-Capa Sólido Simple.- Color +brillo.
.-Textura (relieve + textura).
.-Transparencia.

35
1.5.-EDICIÓN PUNTOS, CREAR FORMAS DEFORMABLES(pág.37), IMPORTAR Y EXPORTAR
MODELOS(pág.38), COTAS(pág.40), CREAR 2D(plano: planta, alzado, perfil) de MODELOS 3D(pág.41),
IMPRIMIR(pág.42), PERSONALIZAR ESPACIOS TRABAJO Y BARRA HERRAMIENTAS(pág.43).
*EDICIÓN PUNTOS
I, II.- Edición y Concepto: Pto control y edición, Nodos.
III.-Reconstrucción + Definido.
IV.-Manipular Pto Ctrl.
I.- CONCEPTOS: Punto Control - Punto Edición – Nodo
.-Recordatorio Páginas: 3,4,6,17.
-Elemento Curva: Pto Edición.-“Pasen Puntos” unen diferentes segmentos curva (span).
Pto Ctrl.- “Variación Geometría” Curva. (mejora continuidad).
.- Pto Ctrl- Continuidad- Grado.
-Tipo y Representación Curva, ( No Uniforme “Nurbs”)
.-Definición: Bezier (Ctrl global) + Spline (Curva segmento “dando forma”)
.-Control Local Geometria.
.-+Peso=+Aproxima curva .
“ El peso pto ctrol, afecta a trayectoria”.
.-Diferencia Punto control – Pto Edición- Nodo:
*Pto Edición.- Modifica, sin modificar objeto completo “ distinto a pto ctrol”.
Pto Ctrol.- Dónde.- malla, curvas, superficie. (no polisuperficie=sólido).
Nodo.- son nº, no puntos, no se pueden mover.
Se puede calcular una curva Nurs ó una superficie en un nodo Se obtiene: Punto Control.
*Polilínea por Recta.- Coinciden: Pto Ctrl con Pto Edición con Nodo.
*Polilínea por Curva.- No coinciden: “ “ “ .
.-Edición Ptos
Definición.- Ajustar forma objeto, no sólo manipular objeto completo.
A quién.- mallas, curvas y superficies. No sólidos ó polisuperficies.
Con Qué.- Pto Ctrol, pto edición.
.-Factores modifican las formas de curvas de Rhino “Nurbs”:
-Puntos Control.
-Grados.
-Lista Números “Nodos”.
II.- EJECUTAR COMANDOS: EDICIÓN PTO: CTROL, EDICIÓN / NODO.
.- Cómo: a) Clic continuado al botón activar pto control.
b)Barra Sup.”gris”. Clic dcho.
c)Menú Edición Pto Ctrl. ( En esta opción aparecen todos comandos¡!)
.-Importante entender modelado Nurbs.-Cómo Reaccionan curvas y líneas cuando
mueven ptos Ctrol.
.-Algunos Comandos Interesantes:
- Definir Peso Pto Ctrol ( seleccionar pto ctrol, aparece cuadro diálogo).
-Eliminar .-Nodo
.-Pto Ctrol
-Insertar: Nodo ( Opción simétrico).
Pto Torsión ( No relación: continuidad, curvatura) ( Si: Torsión)
Dónde Nº
Pto ctrol Fuera curva =
Pto Edición Dentro curva =
Nodos “ “ <

36
Pto Ctrol ( recuerda, luego, lo podremos modificar).
-Manipular Manejadores: quitamos selección ptos edición.
- Otras opciones con Edición Superficie.
-Mover UVN (2ª fila, 1º botón).-el cuadro hace mover los distintos ptos.
.-mover a lo largo poligono ctrl.¿?¿ No sale?¿?
III.- Comando: RECONSTRUCCIÓN CURVAS y SUPERFICIE
.- Uso: crear + puntos, crear+ líneas ”+DEFINIDOS”.
.- Cómo: Menú Edición Reconstruir
Aparece cuadro: Nº Punto : V, H. [Ej,10]
Grado V, H:(Recuerda: +grado, +pto ctrol, + continuidad, +cálculo)
[Ej. Con > grado3. Curva No tiene pto contorsión y Sup. más suave].
.- Criterio Grado: Grado 1 , pto control esta en la curva “punto de contorsión”.
+ grado= + suave= - curvatura =+ influencia en área mayor.
IV.- MANIPULAR PUNTO CONTROL de Curvas y Superficie
.-Comando:A) Botón Transformar (3ºfila, 3ºbotón)Definir Coordenada X,Y,Z. “ Versé pág.23”.
(Ó por línea de comandos: _SetPt)
B)Ya activados los ptos control “versé pág.17”.
.
Nota.- El tamaño de este movimiento se podrá modificar en:
[(Herramientas Opciones Ayudas Modelado)= pág.5] Toque Ligero
C) Caso se crea solido con comando: Superficie revolución.
Accionar Deformable Pto Ctrol se puedan ajustar.
Teclado Mueve
ALT + flecha Norma
“ + CTRL Poco
“ + SHIFT Mucho

37
*CREAR FORMAS DEFORMABLES.
.-Forma Deformable= Superficie Libre “Orgánica”
.-Métodos Rhino: a) Exacta “fabricación, tamaño y precisión”.( pág.31,32)
b) Libre “forma”. (pág.37)
Objetivo Ppal: .- Deformar sólido por pto ctrol
.- Cortar sólido x curvas.
.-Creación de Superficie Deflormable mediante:
I) Comando y Fabricación EXACTA. (Razonamiento pág. 31, 32) (Comandos pág.22 a31)
*Creación de superficies simples, creación curvas ( dibujar, proyectar).
Entre otras: escalar, mover, partir, cortar, extrusión, rotar ,reflejar.
Ej. Uso: Sólido mover x la superficie. (Comando: Transformar Orientar En superficie).
II) Formas Orgánicas. (Razonamiento pág. 37) ( Comandos pág. 35, 36)
* Reconstrucción de superficie (Para sólidos, recomendable pto10, grado3),
* Edición puntos control (activar pto ctrol, modificar pto ctrol “comando transformar” alinear Z)
III) Unir los diferentes solidos par luego: material, color, luz…
(Pág.32 para Unir,Redondeo solido… )
1.A*Partir Sólidos con curvas. (comando: Menu Edición Sólido, pág.24)
Ej.Uso: capa separadas para unificar Material y Color 1º)Forma general con I, II
y luego separado.
1.B *1.B.1.-Recortar.- Recuerda que no se puede recortar los sólidos, a no ser que
esten sin tapa “partidos”(comando: menu edición recortar).
*1.B.2.-Extruir curva recorte del 1º sólido hasta sobrepasar el 2ºsólido.
(comando: solido extruxión curva plana).
*1.B.3.- Recortar “extrusión sin tapa1.b.2”, con la superficie de corte “2ºsólido”
(Idem proceder: 1.B.1)
*1.B.4.-Mezcla entre 2 superficies (comando: herramienta superficie, pág.30)
Las curvas de corte de los 2 sólidos
1.C*Redondeo ( comando: herramienta superficie Empalme superficie, pág.32)
2* Unir (comando: menu sólido unión)
IV) Material, Color, Iluminación. (Comando pág.33, 34)
Un bitmap de fondo. (comando pág.20)
.-Clic vista perspectiva, bitmap de fondo, colocar.
.-Nota.-No se vea Rejilla. (Propiedades Rejilla No valor)
.-En su capa material : modificar textrura, relieve, mosaico.
Elección Vista Variación Eje
Superior X
Frontal Z
Derecha Y

38
* IMPORTAR y EXPORTAR MODELOSTipo Guardar/Diferentes formatos que soporta/ Exportar(tipos)/
Importar (tipos) y diferencias con Insertar
TIPO GUARDAR Prestaciones
Guardar .-Normal.
.-Permite activar las casillas:
a) Guardar Reducido.- Tema.
b) “ Geometría.- Sólo guarda geometría.
No guarda:capa, material, acotación.
c) O no activar casilla, “se queda normal”.
“ Reducido .-Eliminamos archivo: mallado renderizado y análisis.
.-El archivo +pequeño.
.-Sombreado y renderizado más lento.
“ Incrementalmente .-Es guardar varias versiones de lo mismo
“ Como Idem “Guardar” pero Permite guardarlo en otro archivo.
“ “ Plantilla .-Automáticamente es la instalación de Rhinoceros crean Plantilla.
.- Crear objeto común todos proyectos. Ej. Capa, cajetín.
DIFERENTES FORMATOS
Soporta
Descripción
DWG/ DXF Autocad
SAT (ACIS) Sólo Exportación. Cad, SolidWork.
X_T (Parasolid) Sólo Exportación.SolidEdge.SolidWorks
3DS Extensión del 3D Studio
JPG Foto
IGES .-Contiene información sobre geometria NURBS: propiedades
objeto, capas, notas.
.-Exportación incluye: 3DS MAX, CATIA, Solid Edge,
SolidWorks…
Y más descrito en pág.311
manual
Punto fuerte Rhino, te permite trabajar con diferentes formatos.
EXPORTA.-
.- Razonamiento:Si exporta a un programa de mallas, “ej: 3DS StudioMax, dwg Autocad” (no
de curvas Nurbs como Rhinoceros).
.-Realizar una conversión de superficies suaves tipo NURBS A
poligonales enMALLAdas hechas con triángulos. Para mayor control, útil para render.
.- I.A) Menu Exporta Selección.(diversos archivos: autocad, 3StudM, IGES “que soporta todo”)
Ó Menu Guardar como.
I.B) Menu Exporta Origen. ( Sólo se puede a Rhino)
- Ejecucción opción IA
*Previamente activar comando exportar ó guardar:
.-Botón malla desde polisuperficie.(página 316 manual,ver + comandos malla)
.-Previsualizarlo, para variaciones.
*Posteriormente Rellenar Cuadro:
//Caso: Autocad.
.- Tipo Esquema ( “predeterminado”, se refiere a pestañas).
.-2 pestañas:
- General.-versión Autocad.00 (la + vieja, se podrá abrir)
- Guardar superficie como: malla, curva.
- “ malla “: malla.
- Proyectar en el plano: Plano C.
- Curva.- Luego en Parámero Triángularizar Curva.
( destinado a mayor ó menor triángularización modelo).
.- Tick: ángulo máximo, descomponer policurva.

39
// Caso guardar como IGES
.-Tipo Iges Mechanical Desktop: ¿solid, superfaces?.
.-Clic Control Detalles Permite al usuario introducir más datos.
INSERTAR.- No permite “copiar y pegar” porque no se puede en Rhino tener abierto dos archivos.
.- Opciones cuadro diálogo.-
Bloque (simil a autocad).-Definiciones.
.-No leer.
Punto Inserción.-Solicitar. (clic punto manual).
.-Sin solicitar. (coordenada absoluta).
Escala
Rotación
Archivo Externo.-incrustar (sólo geometria).
.- vincular (relación con archivo).
Insertar como.- Referencia bloque.(entrada bloque).
.-Agrupar. (se introduce diferentes objetos como1grupo).
.-Objeto individual.(si esta opción, archivo externo).
.-Nota.- La diferencia entre insertar e importar. Con insertar “ simil pegatina”, con importar
“puedes manipular”.
IMPORTAR.-Desde: a) Autocad.
b )3StudioMax.
c) Rhino.
.- A) Autocad Tal cual, simil abrir pero desde importar.” Recuerda Rhino, solo abierto 1”
(Ej: Cajetin, apareceran capas, variarlas).(Texto editable, doble clic izdo)
.- B) 3StudioMax
.-C) Rhino

40
*ACOTAR.-Comando.- a) Clic izdo barra gris superior Clic acotación.
b)Menu acotación
*Propiedades “botón multicolor”.- Ir a pestaña Cota.
.- En casilla en blanco, “modifica el texto cota”.
.- Estilo: tamaño:flecha, cota.
Distancia sobresale: línea referencia y cota.
Línea referencia y punto.
Dónde modificar: (Comando Acotación Botón:
propiedad cota)
.- Botón Acotación: PROPIEDAD COTA.
Uso: Aspecto Cota y (Escala cota tras variar escala dibujo”botón tranformar”) .
Ejecucción:1º) menú-->propiedades cota nuevo manera nombrar Ej: 1.1.-0.00
Escala Precisión
2º) Entro dentro del nombre cota que he creado.
Modificar: Fuente; Formato numeral racional decimal, Precisión, Precisión Ángular
Altura Texto-3// Espacio Texto y cota 0.65// Exterior Línea Referencia 1//
Desplazar línea Ref 1 // Ext. Linea cota 0.0 // Tamaño Marca Central 3 //
Flecha Cota y directriz longitud 1.00
Alineación Texto encima línea cota.
En Opciones avanzadas:
Factor Longitud.-(hace multiplicar valor cota).
.-Caso: Interesa escala real. Trazado quepa.
Ej.Como:.-En paso anterior 1º) Escala 1.2.
.- “ “ 2º) Op. Avanza
Fact. Long.2
.-Escala = variar tamaño cota
.-Factot Longitud= variar cuantia del texto acotación.
Factor Longitud= 1/ producto factores escala transformar dibujo y escala cota
Comando Acotación A Ámbito
Lineal
Horizontal
Vertical
Alineada A diferencia de anteriores, cuando pieza es oblicua.
Inclinada 1º) ángulo rotación. 2º) Pto Cota.
Lo que hace es inclinar línea de cota.
Ángulo
Radio
Diámetro
Texto .-No confundir con:I) Botón texto “el botón puede ser solido”.
II) Texto Cota
.-Ejemplo para acabado material, emplear luego directiz.
*Editar Texto * Es activar propiedades del anterior comando.
Directriz Qué es Diferentes líneas hasta final texto quiero.
*Editar Cota * Es Activar Propiedades de cota..
Recentrar Texto
Trama Uso: Ej. sección de Polisuperficie cerrada .
*En pestaña Trama de propiedades, se podria cambiar:
trama, ángulo, escala.
Propiedad Cota .- Para manipular ESTILO COTA. Y ESCALA de todo.
.-Te manda: menu archivo propiedades
documento cota.
(Versé inferiormente ejecucción).
Crear Dibujo 2D .- A partir de 3D crear 2D: planta, alzado, perfil,
isometrica.
(Versé inferiormente ejecucción).
*Definir tipo Línea *Es activar propiedades de linea
Punto Acotación .-Introduce un punto , dentro leyenda.

41
.- Botón Acotación: CREAR DIBUJO 2D.
Uso: A partir de 3D, sale 2D: planta, alzado, perfil, isométrica.
Ejecucción: 1º)Botón comando: Crear Dibujo 2D.
2º)Selección.
3º) Sale cuadro, activar las siguientes casillas:
.-Configuración.-v.actual.
.-Plano Construction actual.
.-4 vista EEUU.
.- 4 “ Europa. ( tomamos esta ¡!).
.-Opciones: .- mostrar bordes tangentes. ( empalme a planta, no ahora).
.- “ líneas ocultas. ( tomamos esta ¡!).
.- “ capa original.
.-Capa para Objeto a Línea Oculta.
.-Línea visible.-Línea visible.
.-Línea oculta.-.línea oculta. ¡para que queden eliminadas¡!¡!
.-Anotación.- Anotación
4º) Genera Automaticamente 4 vistas a Sistema Europeo.
4.1.- Ocultamos Capa Oculta ver errores y corregirlos.
4.2.-Voy Administrador Capa.- Capa:.-Visible
“modificar grosor línea” .- Oculta
.-Acotación Dibujo 2D (sale si tiene
original cota).
.-Diferentes componentes Cota:
-Línea Referencia.
-Flecha.
-Letra de la Cota.
-Línea Cota.
-Estilo: tamaño, distancia sobresale.
*REALIZAR CAJETÍN
.-IMPORTACIÓN (pág.39, abrir sin más/ Letras del cajetín se pueden modificar.).
.-Comando ACOTACIÓN.-A partir 3D, planos: planta...- Con Botón Crear Dibujo 3D (pág.41).
Ocultamos Capa Oculta ver errores y corregirlos.
.-Escalar, quepa en dibujo.-Boton Transformar, Acotar.
.-Modificar escala cota, quede correcto tras escalar dibujo.-
.-Botón Propiedad Cota (pág.40) Escala
y Factor Longitud de opciones avanzadas.
Factor Longitud= 1/ producto factores escala transformar dibujo y escala cota
.-Gráfismo Sección.-Con Botón Trama (pág.40).
.-Descomposición Flecha.
.- Botón: Directriz, Editar Texto. (pág.40).
.-Referencia.

42
*IMPRIMIR
.-Posibilidades Imprimir: 4 ventana.( previo botón de acotación, crear dibujo 2D)
1 ventana.( mediante pestaña vista de impresión)
Renderizado.-(En la Ventana Perspectiva Opción Renderizado).( A aclarar.-ir botón
mundo, archivo.bmp. Porque en impresora, aparece estructura alambrica)
.-Menu Archivo Imprimir Pestaña: .-Destino.-propiedades impresora, acabado, orientación,
horizontal.
.-Vista.-Ventana Escala
Papel “cajetin”--------1---------------Unidad comando análisis
Modelo “Dibujo”---Escala cajetín—Unidad comando análisis
1_____________cm
((1:5)=0.2)_____cm
.-Tipo Línea.
.-Visibilidad:.- Rejilla.-( línea y eje rejilla)
.-( otra opción, es
menu propiedades rejilla)
.-Papel Tapiz (Para renderizado).
Escalas
RHINO
Caracteristicas.
IMPRESIÓN Papel “cajetin”--------1---------------Unidad comando anális
Modelo “Dibujo”---Escala cajetín—Unidad comando análisis
1_____________cm
((1:5)=0.2)_____cm
CAJETÍN Papel: realidad. Realizar el cociente entre ambos, hasta conseguir 1 de ellos UD.
Papel=28,15 Realidad=5,63 - 28,15/5,63=5 E 1:5
COTA comando Acotación. Factor Longitud= (1/( producto factor escala elemento))
ELEMENTO Comando Transformar. Es el factor escala, para que quepa en cajetín.
-Nota.- Recordatorio ESCALAS en AUTOCAD. (Escala Rhino diferente,pero comprender CAD)
Premisa.- La escala del Plano se dictamina con la ventana gráfica.
.- Resto de escalas a aplicar ( trazador…) indiferentes a la escala plano a no ser que no
existan ventanas gráficas.
.- No influye limites planos…
CASO ESCALA CARACTERISTICAS
Ventana Gráfica-Plano Escala Factor escala=
(Unidad he dibujado modelo [m]) a (unidad he dibujado plantilla [cm])
Escala Plano “ la general a imprimir”
Ej: 1:50 100/50=2
Ventana Gráfica- No Escalar
“Ej: Cajetín”
“ Ej: Texto”( homogeneidad todos Planos)
Factor escala=
[(Unidad he dibujado modelo[m])a(unidad he dibu plantilla[cm)] =100
“ texto[mm] a(unidad he dibu plantilla(cm)] =0,1
Trazador -Con ventana Gráfica (Pasar a mm, unidad MM : (unidades he dibujado Unidades dibujo
he dibujado modelo) modelo[m] ) a (unidad
he dibujado plantilla[cm])
Trazador--Sin Ventana Gráfica (Pasar a mm, unidad MM : (Escala)Unidades del dibujo
he dibujado modelo)
Plano ya hecho ( Ej: calificación )
a otra Escala NUEVA
Escala ya Hecha = factor escala x100= %
Escala quiero
*ya hecho 1:4000 --> 4000 = 8 x 100 = 800%
Yo quiero 1: 500 500
Caso:
Tabla “Captura de Pantalla”
1º)En Modelo --> Factor escala hasta Dimensión Real en metros.
2º) Apliquese ( ventana gráfica Plano escala), la mayoria de los casos.
Factor Escala letras “dentro un plano”= Escala Mía/100
Factor Escala ”acotación”= 100/Escala Mía

43
*PERSONALIZAR: ESPACIOS de TRABAJO y BARRAS de HERRAMIENTAS
.-ESPACIO de TRABAJO: Opciones Rhino, Propiedades Documento.
//Como ir comandos: A)Opciones rhino y B)Propiedades Documento.(Recopilando Pág.5).
(Si además quiero restaurar barra de herramientas inicial: Apariencia,
Restaurar valores Predeterminados.
//A)Opciones Rhino
//B)Propiedades Documento.
.-Def.: Propiedades todas configuración guardan.
.-Las más ùtiles: .- Rejilla.
.- Renderizado.
.- Unidades.
.-Disposición BARRA HERRAMIENTAS.
//Cómo: Guardar/Abrir/Personalizar.- Herramienta Configuración Barra Herramienta Archivo
Guardar como ( extensión .WS3)
Nueva.- Menú Herramienta Configuración Barra Herramienta Barra Herramienta Nueva
(en cuadro “Propiedad Barra Herramientas, escriba nombre”).
Icono:añadir.- clic dcho barra herramienta nueva, añadir botón.
no me sale: editar icono y copiar icono de una barra a otra ( pág. Manual 364 a 366)
Abrir disposición x defecto.- Herramientas Configuración Barra Herramienta
Selección default Abrir.
Muchas funciones.-En clic dcho a la barra gris.
Uso/ Características Comando Opciones Rhino
(versé también pág.7, 8)
Rejilla, Ortho, Planar, Ref.Objeto, Recortar, Extender,
restringir ángulo
Ayuda a Modelado
Variar apariencia pantalla Apariencia
Variar teclado de método abreviado Apariencia Teclado
Variar alias de comandos Alias
Variación Opción Visualización:
Desplazar Plano, zoom, rotar…
Vista
Método selección ratón, nº acción deshacer…. General
Configura situación Archivo Plantilla,
Salvado Autoguardado Archivo
Archivo

Rhinoceros

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Rhinoceros

Más de Noelia Leciñena López

Rhinoceros
