Introduccion a la mecatronica

Introducción a la ingeniería
mecatrónica.

Héctor Noguez Cruz

I. Introducción
II. ¿Qué es mecatrónica?
III. Aspectos legales de la ingeniería.
IV. Perspectiva futura de la Mecatrónica: La Micro y N

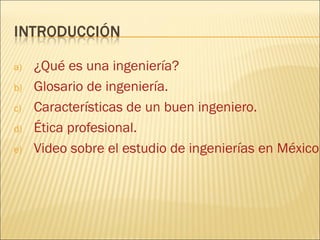

a) ¿Qué es una ingeniería?
b) Glosario de ingeniería.
c) Características de un buen ingeniero.

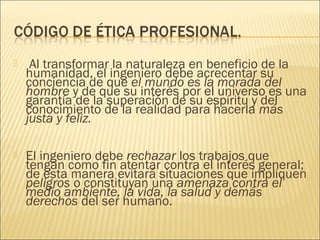

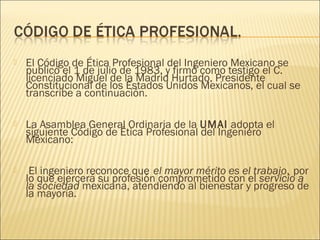

d) Ética profesional.

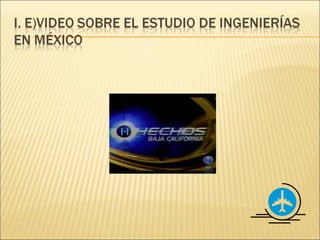

e) Video sobre el estudio de ingenierías en México

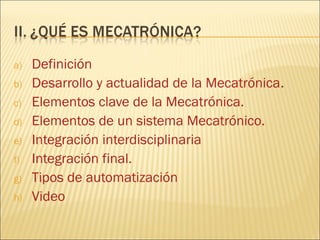

a) Definición
b) Desarrollo y actualidad de la Mecatrónica.
c) Elementos clave de la Mecatrónica.
d) Elementos de un sistema Mecatrónico.

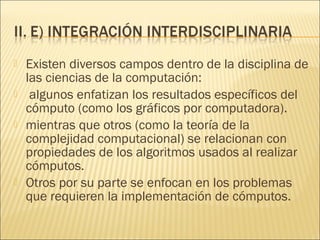

e) Integración interdisciplinaria

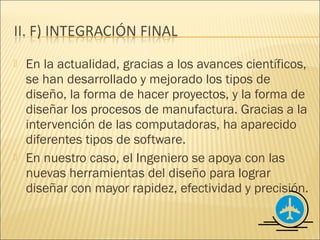

f) Integración final.

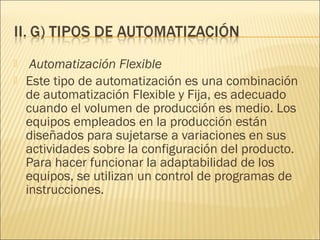

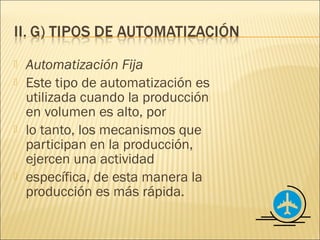

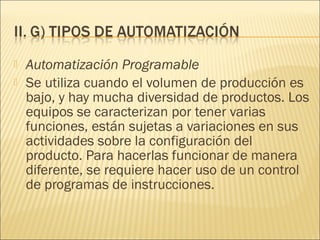

g) Tipos de automatización
h) Video

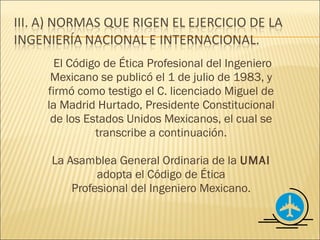

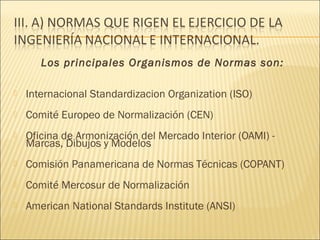

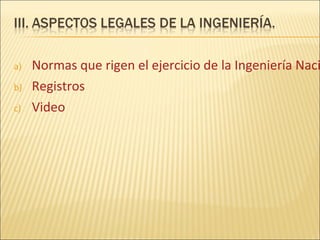

a) Normas que rigen el ejercicio de la Ingeniería Naci

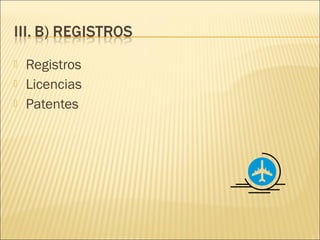

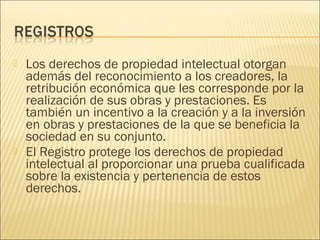

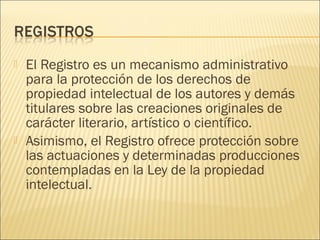

b) Registros

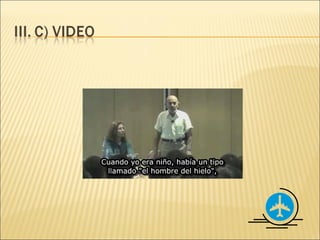

c) Video

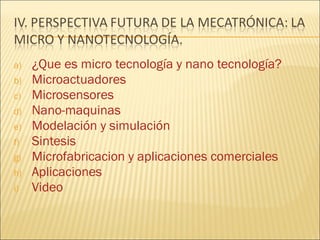

a) ¿Que es micro tecnología y nano tecnología?
b) Microactuadores

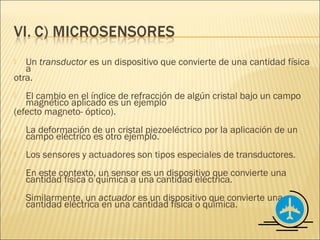

c) Microsensores

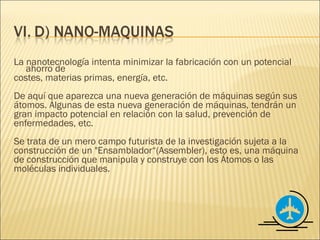

d) Nano-maquinas

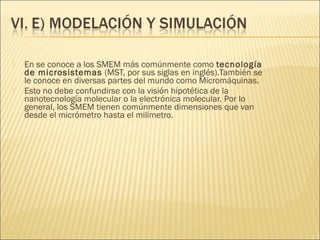

e) Modelación y simulación
f) Sintesis
g) Microfabricacion y aplicaciones comerciales
h) Aplicaciones
i) Video

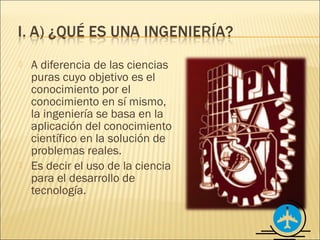

 A diferencia de las ciencias
puras cuyo objetivo es el
conocimiento por el
conocimiento en sí mismo,
la ingeniería se basa en la
aplicación del conocimiento
científico en la solución de
problemas reales.
 Es decir el uso de la ciencia
para el desarrollo de
tecnología.

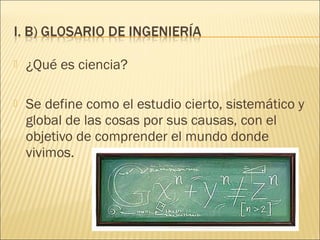

 ¿Qué es ciencia?

 Se define como el estudio cierto, sistemático y
global de las cosas por sus causas, con el
objetivo de comprender el mundo donde
vivimos.

 ¿Qué es tecnología?

 Se define como la
aplicación y desarrollo de
la ciencia con fines
prácticos al ser humano y
puede ser aplicada como la
construcción herramientas
y/o máquinas que facilitan
el trabajo al ser humano.

 ¿Qué es el diseño de
ingeniería?
 Es la estructura lógica que nos
permite maximizar las varianzas
sistemáticas, controlar la
varianza sistemática de las
variables extrañas o fuentes de
variación secundarias y
minimizar el margen de error.
Es decir controlar así la
influencia de las variables
independientes sobre las
variables dependientes.

 ¿Qué es ingeniería de proyecto?

 Se entiende por ingeniería de
proyecto, la etapa dentro de la
formulación de un proyecto de
inversión donde se definen todos
los recursos necesarios para
llevar a cabo el proyecto, ya sea
recursos logísticos, humanos,
materiales, tecnológicos,
inmateriales, etc.

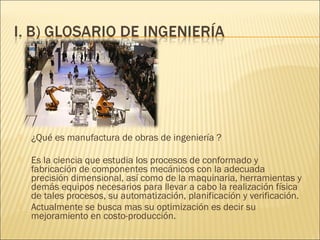

 ¿Qué es manufactura de obras de ingeniería ?

 Es la ciencia que estudia los procesos de conformado y
fabricación de componentes mecánicos con la adecuada
precisión dimensional, así como de la maquinaria, herramientas y
demás equipos necesarios para llevar a cabo la realización física
de tales procesos, su automatización, planificación y verificación.
 Actualmente se busca mas su optimización es decir su
mejoramiento en costo-producción.

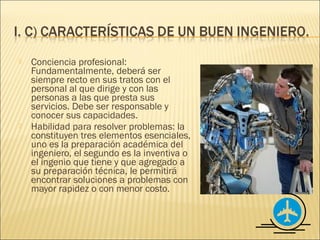

 Conciencia profesional:
Fundamentalmente, deberá ser
siempre recto en sus tratos con el
personal al que dirige y con las
personas a las que presta sus
servicios. Debe ser responsable y
conocer sus capacidades.
 Habilidad para resolver problemas: la
constituyen tres elementos esenciales,
uno es la preparación académica del
ingeniero, el segundo es la inventiva o
el ingenio que tiene y que agregado a
su preparación técnica, le permitirá
encontrar soluciones a problemas con
mayor rapidez o con menor costo.

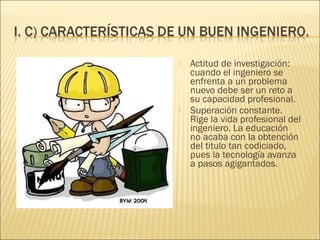

 Actitud de investigación:
cuando el ingeniero se
enfrenta a un problema
nuevo debe ser un reto a
su capacidad profesional.
 Superación constante.
Rige la vida profesional del
ingeniero. La educación
no acaba con la obtención
del titulo tan codiciado,
pues la tecnología avanza
a pasos agigantados.

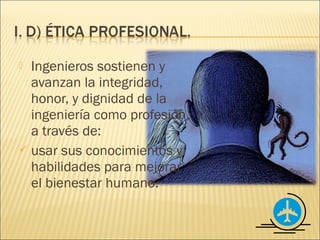

 Ingenieros sostienen y
avanzan la integridad,
honor, y dignidad de la
ingeniería como profesión,
a través de:
 usar sus conocimientos y
habilidades para mejorar
el bienestar humano.

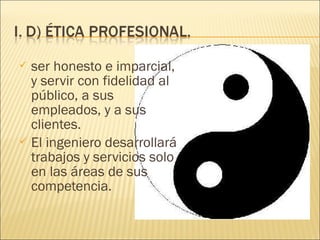

 ser honesto e imparcial,
y servir con fidelidad al
público, a sus
empleados, y a sus
clientes.
 El ingeniero desarrollará
trabajos y servicios solo
en las áreas de sus
competencia.

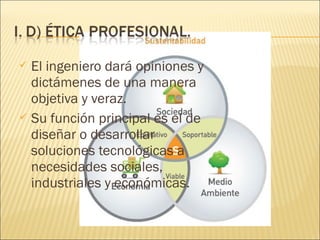

 El ingeniero dará opiniones y
dictámenes de una manera
objetiva y veraz.
 Su función principal es el de
diseñar o desarrollar
soluciones tecnológicas a
necesidades sociales,
industriales y económicas.

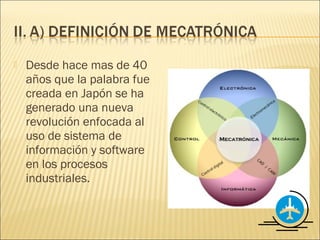

 Desde hace mas de 40
años que la palabra fue
creada en Japón se ha
generado una nueva
revolución enfocada al
uso de sistema de
información y software
en los procesos
industriales.

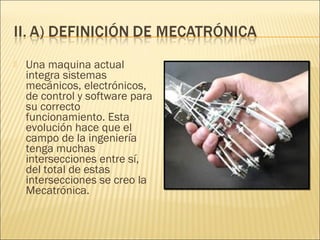

 Una maquina actual
integra sistemas
mecánicos, electrónicos,
de control y software para
su correcto
funcionamiento. Esta
evolución hace que el
campo de la ingeniería
tenga muchas
intersecciones entre sí,
del total de estas
intersecciones se creo la
Mecatrónica.

 La historia de la
Ingeniería como tal, se
describe desde la época
de los Griegos, con la
construcción de los
acueductos y toda su obra
arquitectónica, o los
sistemas de riego de los
mesoamericanos. La
historia de la evolución de
la Ingeniería la dividen en:

 La Revolución industrial es
un periodo histórico
comprendido entre la
segunda mitad del siglo
XVIII y principios del XIX, en
el que el Reino Unido en
primer lugar, y el resto de
la Europa continental
después, sufren el mayor
conjunto de
transformaciones
socioeconómicas,
tecnológicas y culturales
de la Historia de la
humanidad.

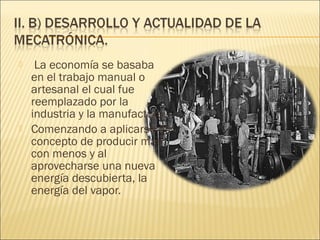

 La economía se basaba
en el trabajo manual o
artesanal el cual fue
reemplazado por la
industria y la manufactura.
 Comenzando a aplicarse el
concepto de producir mas
con menos y al
aprovecharse una nueva
energía descubierta, la
energía del vapor.

La industria actual prevalece
gracias a la calidad de sus
productos, velocidad de
producción, uniformidad.
Como todo va en constante
cambio, siempre se irá
requiriendo de nuevas
implementaciones
tecnológicas y el desarrollo de
las mismas.
Gracias a estos
factores, surge la hoy en día
una nueva disciplina,
Mecatrónica.
Que hoy por hoy
se ha consolidado dentro de
la sociedad mexicana como
una disciplina vanguardista e
Innovadora.

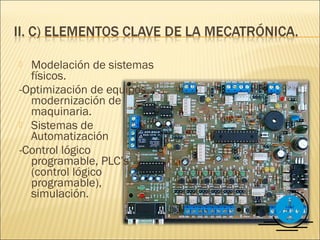

 Modelación de sistemas
físicos.
-Optimización de equipos,
modernización de
maquinaria.
 Sistemas de
Automatización
-Control lógico
programable, PLC’s
(control lógico
programable),
simulación.

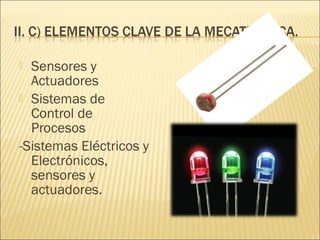

 Sensores y
Actuadores
 Sistemas de
Control de
Procesos
-Sistemas Eléctricos y
Electrónicos,
sensores y
actuadores.

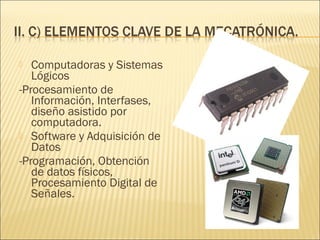

 Computadoras y Sistemas
Lógicos
-Procesamiento de
Información, Interfases,
diseño asistido por
computadora.
 Software y Adquisición de
Datos
-Programación, Obtención
de datos físicos,
Procesamiento Digital de
Señales.

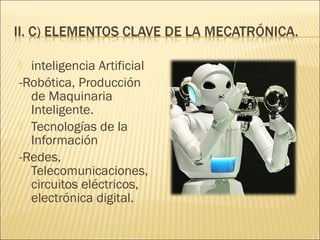

 inteligencia Artificial
-Robótica, Producción
de Maquinaria
Inteligente.
 Tecnologías de la
Información
-Redes,
Telecomunicaciones,
circuitos eléctricos,
electrónica digital.

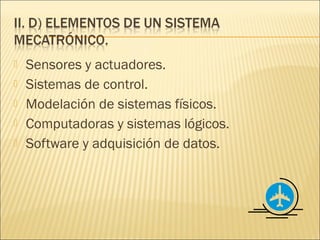

 Sensores y actuadores.
 Sistemas de control.
 Modelación de sistemas físicos.
 Computadoras y sistemas lógicos.
 Software y adquisición de datos.

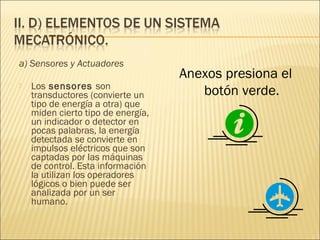

a) Sensores y Actuadores
Anexos presiona el
Los sensores son
botón verde.

transductores (convierte un
tipo de energía a otra) que
miden cierto tipo de energía,
un indicador o detector en
pocas palabras, la energía
detectada se convierte en
impulsos eléctricos que son
captadas por las máquinas
de control. Esta información
la utilizan los operadores
lógicos o bien puede ser
analizada por un ser
humano.

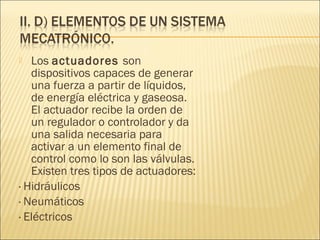

 Los actuadores son
dispositivos capaces de generar
una fuerza a partir de líquidos,
de energía eléctrica y gaseosa.
El actuador recibe la orden de
un regulador o controlador y da
una salida necesaria para
activar a un elemento final de
control como lo son las válvulas.
Existen tres tipos de actuadores:
· Hidráulicos
· Neumáticos
· Eléctricos

 Los actuadores hidráulicos, neumáticos
eléctricos son usados pera manejar aparatos
mecatrónicos. Por lo general, los actuadores
hidráulicos se emplean cuando lo que se
necesita es potencia, y los neumáticos son
simples posicionamientos, los actuadores
eléctricos son mas usados en robótica por
precisión.

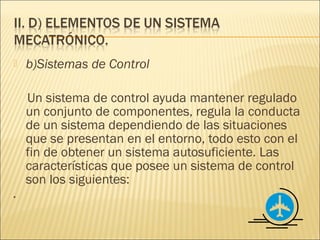

 b)Sistemas de Control

Un sistema de control ayuda mantener regulado
un conjunto de componentes, regula la conducta
de un sistema dependiendo de las situaciones
que se presentan en el entorno, todo esto con el
fin de obtener un sistema autosuficiente. Las
características que posee un sistema de control
son los siguientes:
·

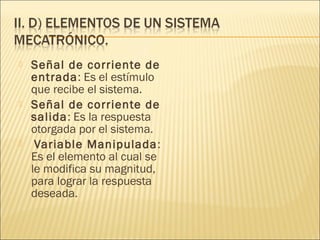

 Señal de corriente de
entrada: Es el estímulo
que recibe el sistema.
 Señal de corriente de
salida: Es la respuesta
otorgada por el sistema.
 Variable Manipulada:
Es el elemento al cual se
le modifica su magnitud,
para lograr la respuesta
deseada.

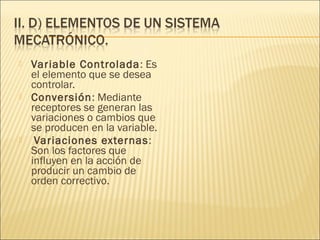

 Variable Controlada: Es
el elemento que se desea
controlar.
 Conversión: Mediante
receptores se generan las
variaciones o cambios que
se producen en la variable.
 Variaciones externas:
Son los factores que
influyen en la acción de
producir un cambio de
orden correctivo.

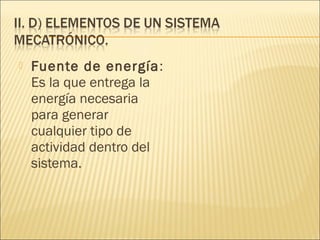

 Fuente de energía:
Es la que entrega la
energía necesaria
para generar
cualquier tipo de
actividad dentro del
sistema.

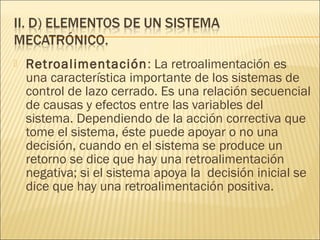

 Retroalimentación : La retroalimentación es
una característica importante de los sistemas de
control de lazo cerrado. Es una relación secuencial
de causas y efectos entre las variables del
sistema. Dependiendo de la acción correctiva que
tome el sistema, éste puede apoyar o no una
decisión, cuando en el sistema se produce un
retorno se dice que hay una retroalimentación
negativa; si el sistema apoya la decisión inicial se
dice que hay una retroalimentación positiva.

 c)Modelación de Sistemas Físicos

 Los sistemas físicos son los sistemas
“tangibles”, los que se presentan en la vida
real, son todos aquellos sistemas compuestos
por maquinaria y equipos. En la modelación de
sistemas físicos, estamos hablando del diseño
de los sistemas mecánicos-eléctricos.

 d)Computadoras y Sistemas Lógicos
 Al contrario de los sistemas físicos, las
computadoras contienen el orden lógico de un
sistema, su composición abstracta. El orden
lógico le da a un sistema mecánico una serie
de instrucciones, es el cerebro de un sistema
mecánico-eléctrico

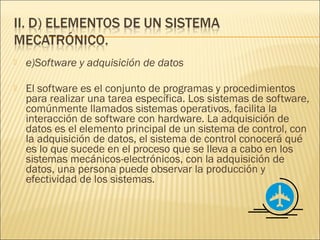

 e)Software y adquisición de datos

 El software es el conjunto de programas y procedimientos
para realizar una tarea específica. Los sistemas de software,
comúnmente llamados sistemas operativos, facilita la
interacción de software con hardware. La adquisición de
datos es el elemento principal de un sistema de control, con
la adquisición de datos, el sistema de control conocerá qué
es lo que sucede en el proceso que se lleva a cabo en los
sistemas mecánicos-electrónicos, con la adquisición de
datos, una persona puede observar la producción y
efectividad de los sistemas.

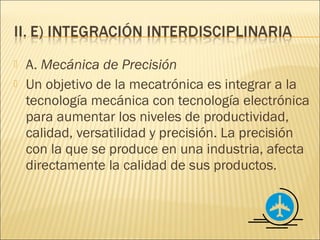

 A. Mecánica de Precisión
 Un objetivo de la mecatrónica es integrar a la
tecnología mecánica con tecnología electrónica
para aumentar los niveles de productividad,
calidad, versatilidad y precisión. La precisión
con la que se produce en una industria, afecta
directamente la calidad de sus productos.

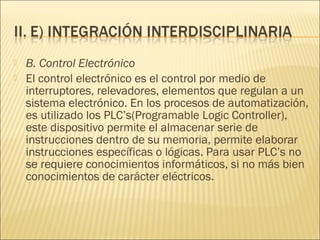

 B. Control Electrónico
 El control electrónico es el control por medio de
interruptores, relevadores, elementos que regulan a un
sistema electrónico. En los procesos de automatización,
es utilizado los PLC’s(Programable Logic Controller),
este dispositivo permite el almacenar serie de
instrucciones dentro de su memoria, permite elaborar
instrucciones específicas o lógicas. Para usar PLC’s no
se requiere conocimientos informáticos, si no más bien
conocimientos de carácter eléctricos.

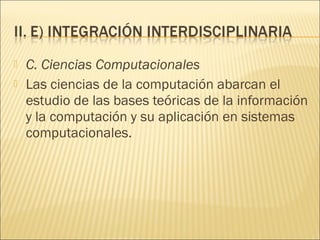

 C. Ciencias Computacionales
 Las ciencias de la computación abarcan el
estudio de las bases teóricas de la información
y la computación y su aplicación en sistemas
computacionales.

 Existen diversos campos dentro de la disciplina de
las ciencias de la computación:
 algunos enfatizan los resultados específicos del
cómputo (como los gráficos por computadora).
 mientras que otros (como la teoría de la
complejidad computacional) se relacionan con
propiedades de los algoritmos usados al realizar
cómputos.
 Otros por su parte se enfocan en los problemas
que requieren la implementación de cómputos.

 En la actualidad, gracias a los avances científicos,
se han desarrollado y mejorado los tipos de
diseño, la forma de hacer proyectos, y la forma de
diseñar los procesos de manufactura. Gracias a la
intervención de las computadoras, ha aparecido
diferentes tipos de software.
 En nuestro caso, el Ingeniero se apoya con las
nuevas herramientas del diseño para lograr
diseñar con mayor rapidez, efectividad y precisión.

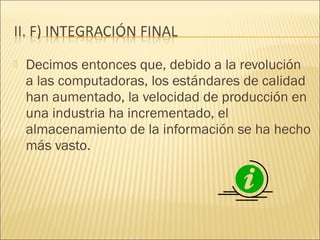

 Decimos entonces que, debido a la revolución
a las computadoras, los estándares de calidad
han aumentado, la velocidad de producción en
una industria ha incrementado, el
almacenamiento de la información se ha hecho
más vasto.

 Automatización Fija
 Este tipo de automatización es
utilizada cuando la producción
en volumen es alto, por
 lo tanto, los mecanismos que
participan en la producción,
ejercen una actividad
 específica, de esta manera la
producción es más rápida.

 Automatización Flexible
 Este tipo de automatización es una combinación
de automatización Flexible y Fija, es adecuado
cuando el volumen de producción es medio. Los
equipos empleados en la producción están
diseñados para sujetarse a variaciones en sus
actividades sobre la configuración del producto.
Para hacer funcionar la adaptabilidad de los
equipos, se utilizan un control de programas de
instrucciones.

 Automatización Programable
 Se utiliza cuando el volumen de producción es
bajo, y hay mucha diversidad de productos. Los
equipos se caracterizan por tener varias
funciones, están sujetas a variaciones en sus
actividades sobre la configuración del
producto. Para hacerlas funcionar de manera
diferente, se requiere hacer uso de un control
de programas de instrucciones.

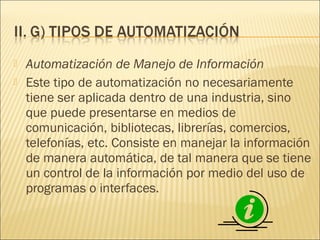

 Automatización de Manejo de Información
 Este tipo de automatización no necesariamente
tiene ser aplicada dentro de una industria, sino
que puede presentarse en medios de
comunicación, bibliotecas, librerías, comercios,
telefonías, etc. Consiste en manejar la información
de manera automática, de tal manera que se tiene
un control de la información por medio del uso de
programas o interfaces.

El Código de Ética Profesional del Ingeniero
Mexicano se publicó el 1 de julio de 1983, y
firmó como testigo el C. licenciado Miguel de
la Madrid Hurtado, Presidente Constitucional
de los Estados Unidos Mexicanos, el cual se
transcribe a continuación.

La Asamblea General Ordinaria de la UMAI
adopta el Código de Ética
Profesional del Ingeniero Mexicano.

Los principales Organismos de Normas son:

 Internacional Standardizacion Organization (ISO)
 Comité Europeo de Normalización (CEN)
 Oficina de Armonización del Mercado Interior (OAMI) -
Marcas, Dibujos y Modelos
 Comisión Panamericana de Normas Técnicas (COPANT)
 Comité Mercosur de Normalización
 American National Standards Institute (ANSI)

 El Código de Ética Profesional del Ingeniero Mexicano se
publicó el 1 de julio de 1983, y firmó como testigo el C.
licenciado Miguel de la Madrid Hurtado, Presidente
Constitucional de los Estados Unidos Mexicanos, el cual se
transcribe a continuación.

 La Asamblea General Ordinaria de la UMAI adopta el
siguiente Código de Ética Profesional del Ingeniero
Mexicano:

 El ingeniero reconoce que el mayor mérito es el trabajo, por
lo que ejercerá su profesión comprometido con el servicio a
la sociedad mexicana, atendiendo al bienestar y progreso de
la mayoría.

 Al transformar la naturaleza en beneficio de la
humanidad, el ingeniero debe acrecentar su
conciencia de que el mundo es la morada del
hombre y de que su interés por el universo es una
garantía de la superación de su espíritu y del
conocimiento de la realidad para hacerla más
justa y feliz.

 El ingeniero debe rechazar los trabajos que
tengan como fin atentar contra el interés general;
de esta manera evitará situaciones que impliquen
peligros o constituyan una amenaza contra el
medio ambiente, la vida, la salud y demás
derechos del ser humano.

 Es un deber ineludible del ingeniero sostener el prestigio de
la profesión y velar por su cabal ejercicio; asimismo,
mantener una conducta profesional cimentada en la
capacidad, la honradez, la fortaleza, la templanza, la
magnanimidad, la modestia, la franqueza y la justicia, con la
conciencia de subordinar el bienestar individual al bien
social.
 El ingeniero debe procurar el perfeccionamiento constante
de sus conocimientos, en particular de su profesión, divulgar
su saber, compartir su experiencia, proveer oportunidades
para la formación y la capacitación de los trabajadores,
brindar reconocimiento, apoyo moral y material a la
institución educativa en donde realizó sus estudios; de esta
manera revertirá a la sociedad las oportunidades que ha
recibido.

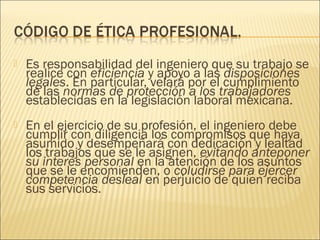

 Es responsabilidad del ingeniero que su trabajo se
realice con eficiencia y apoyo a las disposiciones
legales. En particular, velará por el cumplimiento
de las normas de protección a los trabajadores
establecidas en la legislación laboral mexicana.
 En el ejercicio de su profesión, el ingeniero debe
cumplir con diligencia los compromisos que haya
asumido y desempeñará con dedicación y lealtad
los trabajos que se le asignen, evitando anteponer
su interés personal en la atención de los asuntos
que se le encomienden, o coludirse para ejercer
competencia desleal en perjuicio de quien reciba
sus servicios.

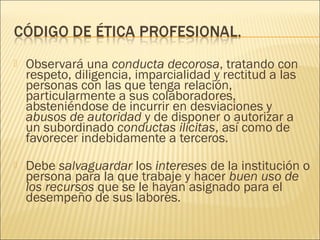

 Observará una conducta decorosa, tratando con
respeto, diligencia, imparcialidad y rectitud a las
personas con las que tenga relación,
particularmente a sus colaboradores,
absteniéndose de incurrir en desviaciones y
abusos de autoridad y de disponer o autorizar a
un subordinado conductas ilícitas, así como de
favorecer indebidamente a terceros.
 Debe salvaguardar los intereses de la institución o
persona para la que trabaje y hacer buen uso de
los recursos que se le hayan asignado para el
desempeño de sus labores.

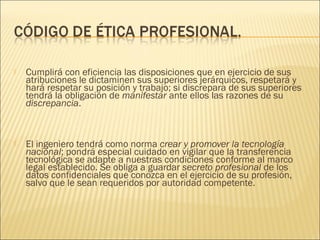

 Cumplirá con eficiencia las disposiciones que en ejercicio de sus
atribuciones le dictaminen sus superiores jerárquicos, respetará y
hará respetar su posición y trabajo; si discrepara de sus superiores
tendrá la obligación de manifestar ante ellos las razones de su
discrepancia.

 El ingeniero tendrá como norma crear y promover la tecnología
nacional; pondrá especial cuidado en vigilar que la transferencia
tecnológica se adapte a nuestras condiciones conforme al marco
legal establecido. Se obliga a guardar secreto profesional de los
datos confidenciales que conozca en el ejercicio de su profesión,
salvo que le sean requeridos por autoridad competente.

 Registros
 Licencias
 Patentes

 El Registro es un mecanismo administrativo
para la protección de los derechos de
propiedad intelectual de los autores y demás
titulares sobre las creaciones originales de
carácter literario, artístico o científico.
 Asimismo, el Registro ofrece protección sobre
las actuaciones y determinadas producciones
contempladas en la Ley de la propiedad
intelectual.

 Los derechos de propiedad intelectual otorgan
además del reconocimiento a los creadores, la
retribución económica que les corresponde por la
realización de sus obras y prestaciones. Es
también un incentivo a la creación y a la inversión
en obras y prestaciones de la que se beneficia la
sociedad en su conjunto.
 El Registro protege los derechos de propiedad
intelectual al proporcionar una prueba cualificada
sobre la existencia y pertenencia de estos
derechos.

 Una licencia es, en Derecho, un contrato
mediante el cual una persona recibe de otra el
derecho de uso de varios de sus bienes,
normalmente de carácter no tangible o
intelectual, a cambio del pago de un monto
determinado por el uso de los mismos.

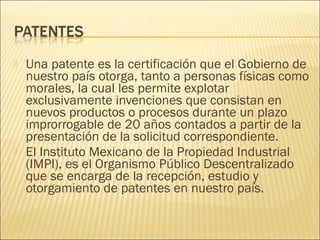

 Una patente es la certificación que el Gobierno de
nuestro país otorga, tanto a personas físicas como
morales, la cual les permite explotar
exclusivamente invenciones que consistan en
nuevos productos o procesos durante un plazo
improrrogable de 20 años contados a partir de la
presentación de la solicitud correspondiente.
 El Instituto Mexicano de la Propiedad Industrial
(IMPI), es el Organismo Público Descentralizado
que se encarga de la recepción, estudio y
otorgamiento de patentes en nuestro país.

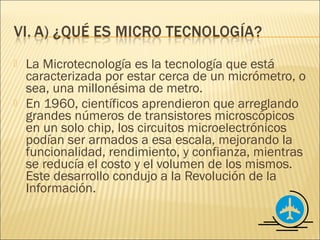

 La Microtecnología es la tecnología que está
caracterizada por estar cerca de un micrómetro, o
sea, una millonésima de metro.
 En 1960, científicos aprendieron que arreglando
grandes números de transistores microscópicos
en un solo chip, los circuitos microelectrónicos
podían ser armados a esa escala, mejorando la
funcionalidad, rendimiento, y confianza, mientras
se reducía el costo y el volumen de los mismos.
Este desarrollo condujo a la Revolución de la
Información.

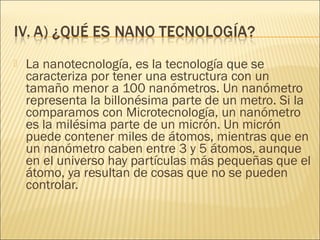

 La nanotecnología, es la tecnología que se
caracteriza por tener una estructura con un
tamaño menor a 100 nanómetros. Un nanómetro
representa la billonésima parte de un metro. Si la
comparamos con Microtecnología, un nanómetro
es la milésima parte de un micrón. Un micrón
puede contener miles de átomos, mientras que en
un nanómetro caben entre 3 y 5 átomos, aunque
en el universo hay partículas más pequeñas que el
átomo, ya resultan de cosas que no se pueden
controlar.

 Para comprender el potencial de esta tecnología
es clave saber que las propiedades físicas y
químicas de la materia cambian a escala
nanométrica, lo cual se denomina efecto cuántico.

 Aunque en las investigaciones actuales con
frecuencia se hace referencia a la nanotecnología
(en forma de motores moleculares, computación
cuántica, etcétera), es discutible que la
nanotecnología sea una realidad hoy en día.

 Un microactuador es requerido para controlar un
sensor resonante o para generar la respuesta
mecánica de un sistema en particular.
Esta respuesta puede ser mediante el movimiento de
microespejos para explorar el haz de un láser, o
mediante la conmutación de una fibra a otra.

También son útiles para manejar herramientas de corte en
aplicaciones de microcirugía; para el control de
microbombas y válvulas en sistemas de microanálisis o
en microfluídos; o pueden ser microelectrodos para
estimular tejido nervioso en aplicaciones de prótesis.

 Un transductor es un dispositivo que convierte de una cantidad física
a
otra.
 El cambio en el índice de refracción de algún cristal bajo un campo
magnético aplicado es un ejemplo
(efecto magneto- óptico).
 La deformación de un cristal piezoeléctrico por la aplicación de un
campo eléctrico es otro ejemplo.
 Los sensores y actuadores son tipos especiales de transductores.
 En este contexto, un sensor es un dispositivo que convierte una
cantidad física o química a una cantidad eléctrica.
 Similarmente, un actuador es un dispositivo que convierte una
cantidad eléctrica en una cantidad física o química.

La nanotecnología intenta minimizar la fabricación con un potencial
ahorro de
costes, materias primas, energía, etc.
De aquí que aparezca una nueva generación de máquinas según sus
átomos. Algunas de esta nueva generación de máquinas, tendrán un
gran impacto potencial en relación con la salud, prevención de
enfermedades, etc.
Se trata de un mero campo futurista de la investigación sujeta a la
construcción de un "Ensamblador“(Assembler), esto es, una máquina
de construcción que manipula y construye con los Átomos o las
moléculas individuales.

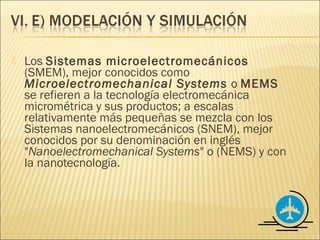

 Los Sistemas microelectromecánicos
(SMEM), mejor conocidos como
Microelectromechanical Systems o MEMS
se refieren a la tecnología electromecánica
micrométrica y sus productos; a escalas
relativamente más pequeñas se mezcla con los
Sistemas nanoelectromecánicos (SNEM), mejor
conocidos por su denominación en inglés
"Nanoelectromechanical Systems" o (NEMS) y con
la nanotecnología.

 En se conoce a los SMEM más comúnmente como tecnología
de microsistemas (MST, por sus siglas en inglés).También se
le conoce en diversas partes del mundo como Micromáquinas.
 Esto no debe confundirse con la visión hipotética de la
nanotecnología molecular o la electrónica molecular. Por lo
general, los SMEM tienen comúnmente dimensiones que van
desde el micrómetro hasta el milímetro.

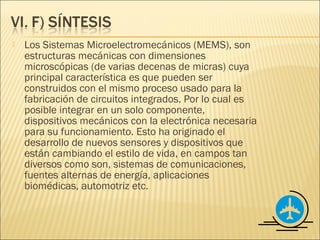

 Los Sistemas Microelectromecánicos (MEMS), son
estructuras mecánicas con dimensiones
microscópicas (de varias decenas de micras) cuya
principal característica es que pueden ser
construidos con el mismo proceso usado para la
fabricación de circuitos integrados. Por lo cual es
posible integrar en un solo componente,
dispositivos mecánicos con la electrónica necesaria
para su funcionamiento. Esto ha originado el
desarrollo de nuevos sensores y dispositivos que
están cambiando el estilo de vida, en campos tan
diversos como son, sistemas de comunicaciones,
fuentes alternas de energía, aplicaciones
biomédicas, automotriz etc.

 A estas escalas, el comportamiento físico intuitivo e
inherente del hombre no necesariamente es el correcto,
debido al incremento en la razón entre el área de
superficie y el volumen de los SMEM; algunos efectos
de superficie como los electrostáticos y térmicos
dominan los efectos volumétricos tales como la inercia
o la masa térmica.
 Los SMEM son fabricados utilizando modificaciones a la
tecnología de silicio utilizada para fabricar dispositivos
microelectrónicos (chips), moldeando y plating, wet
etching (Hidróxido de potasio, TMAH) y dry etching (RIE y
DRIE), maquinado eléctrico de descarga (EDM), y otras
tecnologías capaces de manufacturar dispositivos muy
pequeños.

 Los procesos de fabricación que se
usan en MEMS son: Micromaquinado
superficial, en bulto y LIGA (acrónimo
del alemán Litografía electro depósito y
modelado por rayos X).

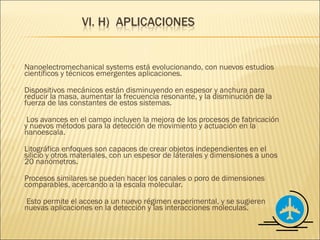

 Nanoelectromechanical systems está evolucionando, con nuevos estudios
científicos y técnicos emergentes aplicaciones.
 Dispositivos mecánicos están disminuyendo en espesor y anchura para
reducir la masa, aumentar la frecuencia resonante, y la disminución de la
fuerza de las constantes de estos sistemas.
 Los avances en el campo incluyen la mejora de los procesos de fabricación
y nuevos métodos para la detección de movimiento y actuación en la
nanoescala.
 Litográfica enfoques son capaces de crear objetos independientes en el
silicio y otros materiales, con un espesor de laterales y dimensiones a unos
20 nanómetros.
 Procesos similares se pueden hacer los canales o poro de dimensiones
comparables, acercando a la escala molecular.
 Esto permite el acceso a un nuevo régimen experimental, y se sugieren
nuevas aplicaciones en la detección y las interacciones moleculas.

 Ejemplos de Sensores:
 Sensores de temperatura: Termopar, Termistor
 Sensores de deformación: Galga extensiométrica
 Sensores de acidez: IsFET
 Sensores de luz: fotodiodo, fotorresistencia,
fototransistor
 Sensores de sonido: micrófono
 Sensores de contacto: final de carrera
 Sensores de imagen digital (fotografía): CCD o CMOS
 Sensores de proximidad: sensor_de_proximidad

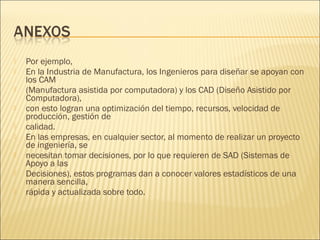

 Por ejemplo,
 En la Industria de Manufactura, los Ingenieros para diseñar se apoyan con
los CAM
 (Manufactura asistida por computadora) y los CAD (Diseño Asistido por
Computadora),
 con esto logran una optimización del tiempo, recursos, velocidad de
producción, gestión de
 calidad.
 En las empresas, en cualquier sector, al momento de realizar un proyecto
de ingeniería, se
 necesitan tomar decisiones, por lo que requieren de SAD (Sistemas de
Apoyo a las
 Decisiones), estos programas dan a conocer valores estadísticos de una
manera sencilla,
 rápida y actualizada sobre todo.

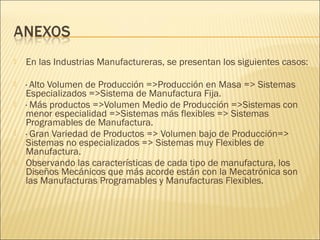

 En las Industrias Manufactureras, se presentan los siguientes casos:

 · Alto Volumen de Producción =>Producción en Masa => Sistemas
Especializados =>Sistema de Manufactura Fija.
 · Más productos =>Volumen Medio de Producción =>Sistemas con
menor especialidad =>Sistemas más flexibles => Sistemas
Programables de Manufactura.
 · Gran Variedad de Productos => Volumen bajo de Producción=>
Sistemas no especializados => Sistemas muy Flexibles de
Manufactura.
 Observando las características de cada tipo de manufactura, los
Diseños Mecánicos que más acorde están con la Mecatrónica son
las Manufacturas Programables y Manufacturas Flexibles.

Introduccion a la mecatronica

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Introduccion a la mecatronica

Más de Hector Noguez Cruz

Último

Introduccion a la mecatronica
