Inyecciòn

Inyecciòn electrônica

covomosa Mep

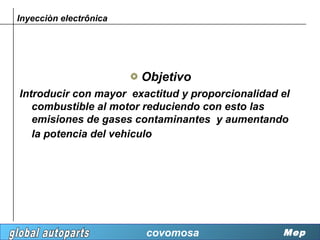

Objetivo
Introducir con mayor exactitud y proporcionalidad el
combustible al motor reduciendo con esto las
emisiones de gases contaminantes y aumentando
la potencia del vehiculo

covomosa Mep

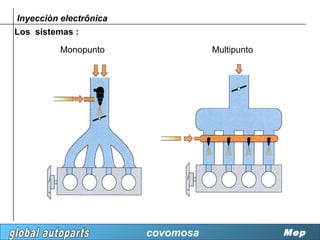

Los sistemas :

Monopunto Multipunto

covomosa Mep

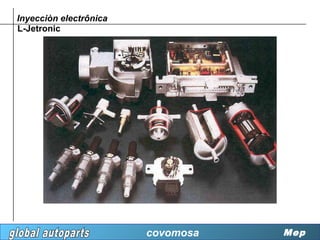

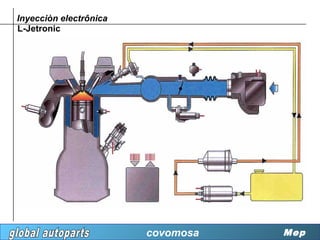

L-Jetronic

covomosa Mep

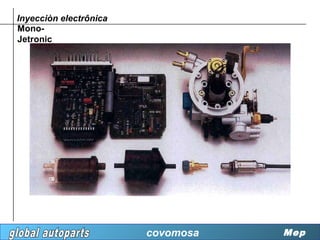

Mono-
Jetronic

covomosa Mep


Central

covomosa Mep

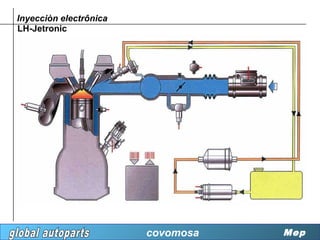

LH-Jetronic

covomosa Mep

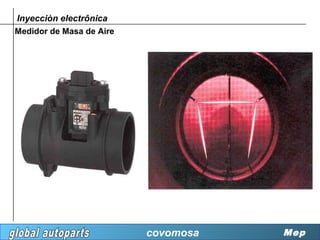

Medidor de Masa de Aire

covomosa Mep

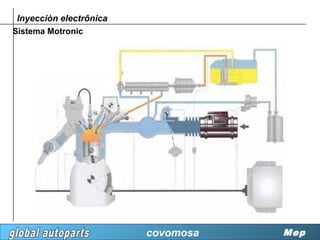

Sistema Motronic

covomosa Mep

Exigencia del motor

covomosa Mep

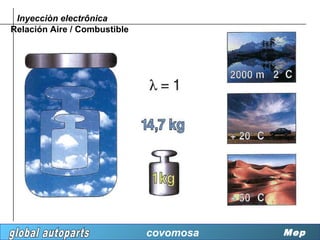

Relación Aire / Combustible

covomosa Mep

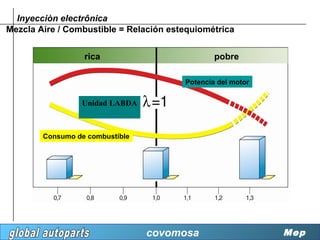

Mezcla Aire / Combustible = Relación estequiométrica

rica pobre

Potencia del motor

Unidad LABDA

Consumo de combustíble

covomosa Mep

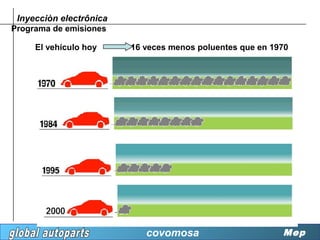

Programa de emisiones

El vehículo hoy 16 veces menos poluentes que en 1970

covomosa Mep

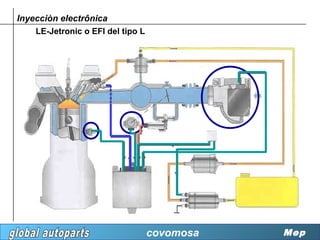

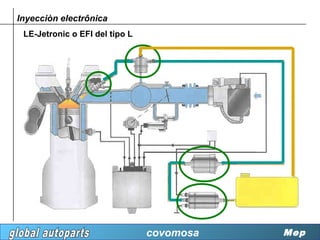

LE-Jetronic o EFI del tipo L

covomosa Mep

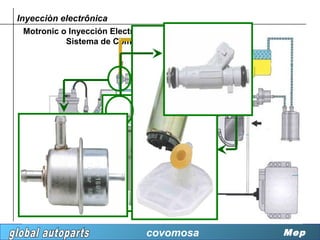

Motronic o Inyección Electrónica Programada
Sistema de Combustible

covomosa Mep

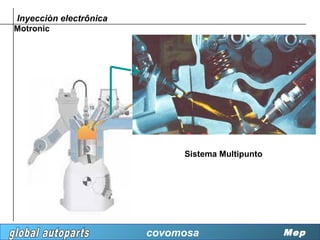

Motronic

Sistema Multipunto

covomosa Mep

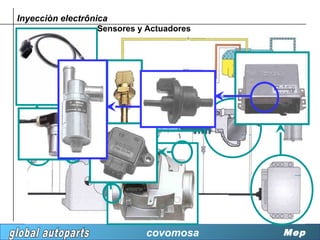

Sensores y Actuadores

covomosa Mep

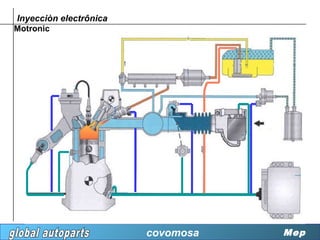

Motronic

covomosa Mep

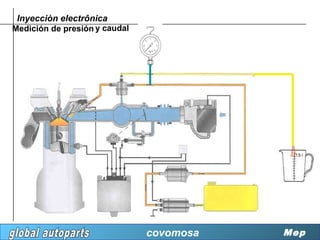

Medición de presión y caudal

covomosa Mep

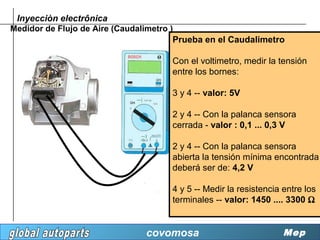

Medidor de Flujo de Aire (Caudalimetro )
Prueba en el Caudalimetro

Con el voltimetro, medir la tensión
entre los bornes:

3 y 4 -- valor: 5V

2 y 4 -- Con la palanca sensora
cerrada - valor : 0,1 ... 0,3 V

2 y 4 -- Con la palanca sensora
abierta la tensión mínima encontrada
deberá ser de: 4,2 V

4 y 5 -- Medir la resistencia entre los
terminales -- valor: 1450 .... 3300 Ω

covomosa Mep

Potenciometro de la mariposa)

Prueba del Potenciometro de
la mariposa

Medir la tensión entre
los bornes :

1 y 2 -- valor 5V

1 y 3 -- valor : Con la mariposa
cerrada --- valor: 0,12 ... 1,22 V

1 y 3 -- valor: Con la mariposa
abierta la tensión mínima
encontrada deberá ser de: 3,9V

covomosa Mep

Sensor de Temperatura del motor

Prueba del Sensor de Temperatura
del motor

Medir la resistencia entre los teminales:

15...30C - valor 1450 ... 3300 Ω

Temperaturas mayores que 80 C -
valor 280... 360 Ω

covomosa Mep

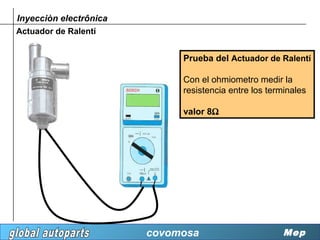

Actuador de Ralentí

Prueba del Actuador de Ralentí

Con el ohmiometro medir la
resistencia entre los terminales

valor 8Ω

covomosa Mep

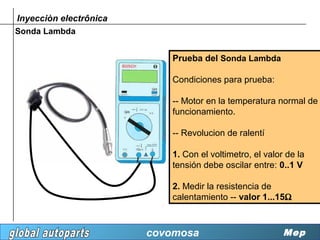

Sonda Lambda

Prueba del Sonda Lambda

Condiciones para prueba:

-- Motor en la temperatura normal de
funcionamiento.

-- Revolucion de ralentí

1. Con el voltimetro, el valor de la
tensión debe oscilar entre: 0..1 V

2. Medir la resistencia de
calentamiento -- valor 1...15Ω

covomosa Mep

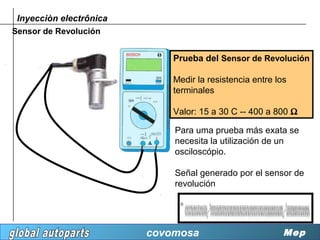

Sensor de Revolución

Prueba del Sensor de Revolución

Medir la resistencia entre los
terminales

Valor: 15 a 30 C -- 400 a 800 Ω

Para uma prueba más exata se
necesita la utilización de un
osciloscópio.

Señal generado por el sensor de
revolución

covomosa Mep

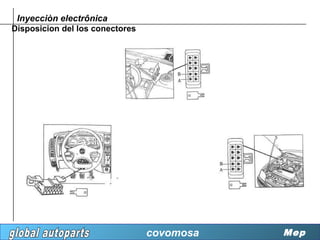

Disposicion del los conectores

covomosa Mep

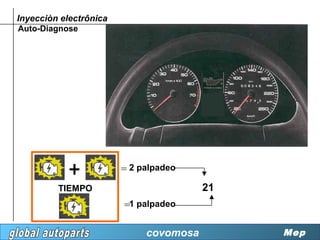

Auto-Diagnose

= 2 palpadeo
TIEMPO 21
=1 palpadeo

covomosa Mep

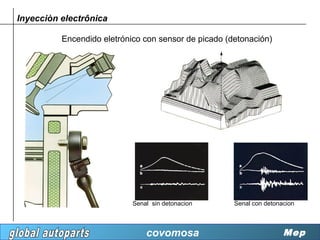

Encendido eletrónico con sensor de picado (detonación)

Senal sin detonacion Senal con detonacion

covomosa Mep

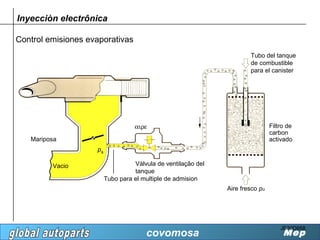

Control emisiones evaporativas
Tubo del tanque
de combustible
para el canister

αιρε Filtro de
carbon
Mariposa activado
ps

Vacio Válvula de ventilação del
tanque
Tubo para el multiple de admision
Aire fresco pu

JE30D668
covomosa Mep

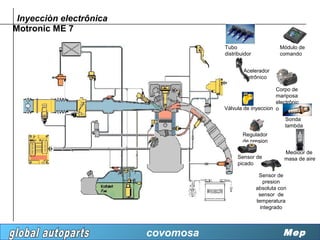

Motronic ME 7
Tubo Módulo de
distribuidor comando

Acelerador
eletrônico

Corpo de
mariposa
electrônic
Válvula de inyeccion o

Sonda
lambda
Regulador
de presion

Medidor de
Sensor de masa de aire
picado

Sensor de
presion
absoluta con
sensor de
temperatura
integrado

covomosa Mep


Componentes MED 7

Mep
JE43D082
covomosa

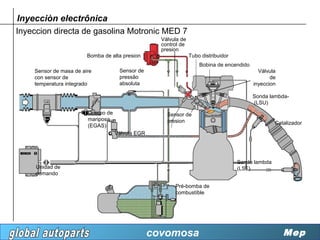

Inyeccion directa de gasolina Motronic MED 7
Válvula de
control de
presion
Bomba de alta presion Tubo distribuidor
Bobina de encendido
Sensor de masa de aire Sensor de Válvula
con sensor de pressão de
temperatura integrado absoluta inyeccion

Sonda lambda-
(LSU)
Cuerpo de Sensor de
mariposa presion
(EGAS) Catalizador
Válvula EGR

Sonda lambda
Unidad de (LSF)
comando

Pré-bomba de
combustíble

covomosa Mep

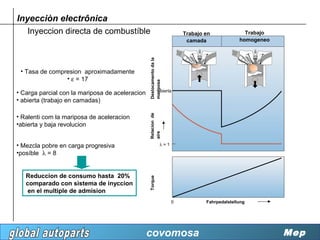

Inyeccion directa de combustíble Trabajo en Trabajo
camada homogeneo

Deslocamento da la
• Tasa de compresion aproximadamente
• ε = 17

mariposa
• Carga parcial con la mariposa de aceleracion abierta

• abierta (trabajo en camadas)

Relacion de
• Ralenti com la mariposa de aceleracion
•abierta y baja revolucion

aire
• Mezcla pobre en carga progresiva λ=1
•posíble λ = 8

Reduccion de consumo hasta 20%
Torque

comparado con sistema de inyccion
en el multiple de admision
0 Fahrpedalstellung

covomosa Mep

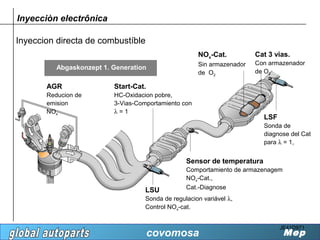

Inyeccion directa de combustíble
NOx-Cat. Cat 3 vias.
Sin armazenador Con armazenador
Abgaskonzept 1. Generation
de O2 de O2

AGR Start-Cat.
Reducion de HC-Oxidacion pobre,
emision 3-Vias-Comportamiento con
NOx λ=1
LSF
Sonda de
diagnose del Cat
para λ = 1,

Sensor de temperatura
Comportamiento de armazenagem
NOx-Cat.,
LSU Cat.-Diagnose
Sonda de regulacion variável λ,
Control NOx-cat.

JE41D971
covomosa Mep

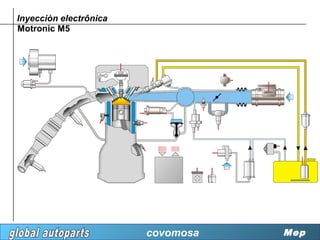

Motronic M5

covomosa Mep

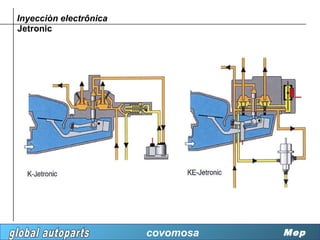

Jetronic

covomosa Mep

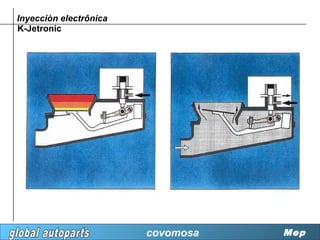

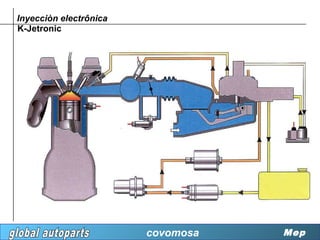

K-Jetronic

covomosa Mep

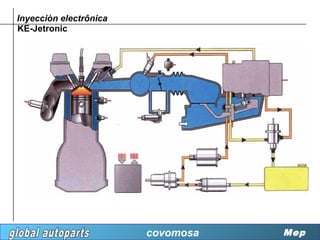

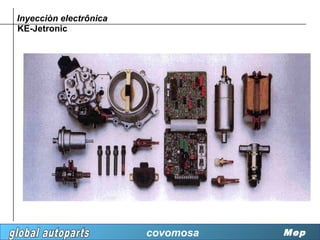

KE-Jetronic

covomosa Mep

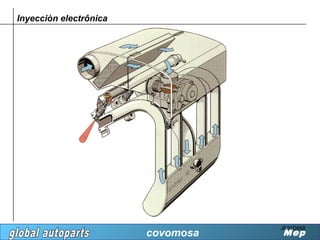

JE35D668
covomosa Mep


Gracias por su
atención!!!

Hasta la próxima...

JE35D668
