El documento proporciona 9 pasos para dibujar una pirámide en isométrica, incluyendo trazar los ejes X, Y y Z a 120 grados, llevar las medidas sobre los ejes para dibujar la base, trazar paralelas a los vértices de la base para formar las caras, marcar y unir puntos en las aristas para dibujar la base superior, y trazar diagonales para completar la pirámide.

1. Dibujo de una
pirámide en
isométrica

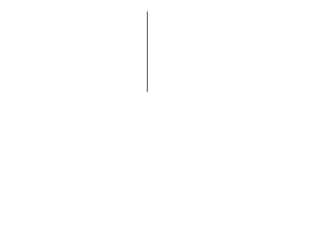

2. 1. Se traza el eje Z
(una línea vertical)

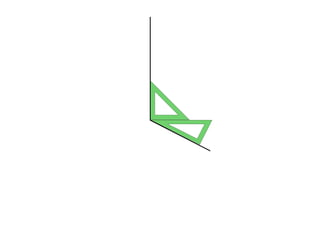

4. 2. Se traza el eje X
a 120o

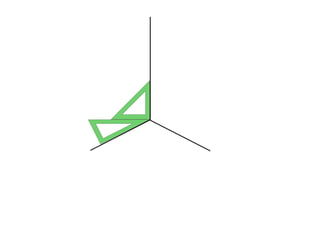

6. 3. Se traza el eje Y
a 120o

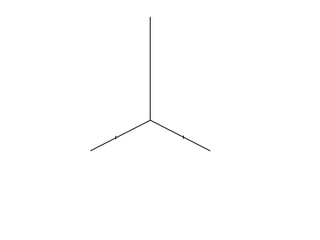

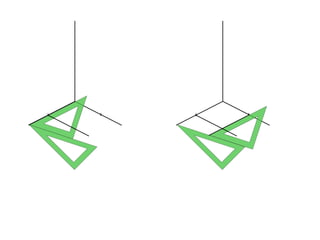

8. 4. Se llevan las medidas
sobre los ejes X (10 cm)
e Y (10 cm)

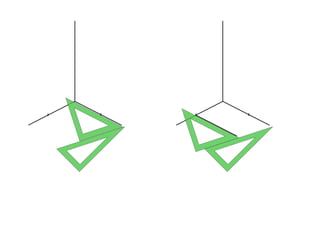

10. 5. Se trazan paralelas alos ejes X e Y por lospuntos marcados. Yatenemos dibujada labase

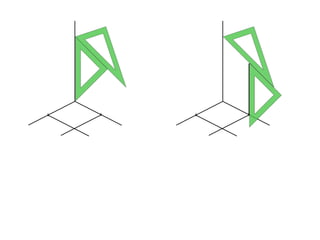

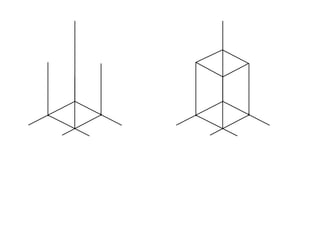

13. 6. Se trazan paralelas al
eje Z por los vértices
de la base

15. 7. Se marca la altura (15
cm) en las cuatro
aristas y se unen los
puntos para trazar la
base superior

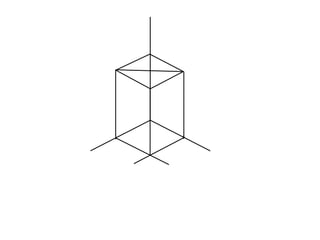

17. 8. Se trazan las
diagonales de la base
superior...

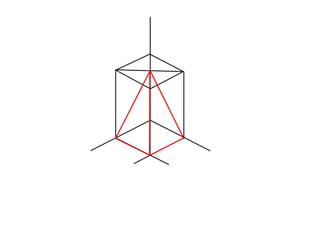

19. 9. ...y ya podemos dibujar
la pirámide. Pasa a
tinta las líneas
marcadas en rojo.
