El documento proporciona instrucciones para realizar experimentos sobre circuitos eléctricos con bombillas. Incluye medir el voltaje, la intensidad y calcular la resistencia, así como comparar los resultados de circuitos simples y en paralelo.

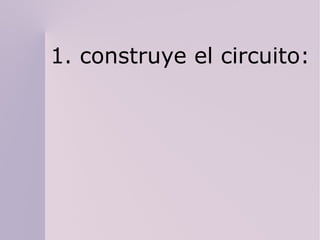

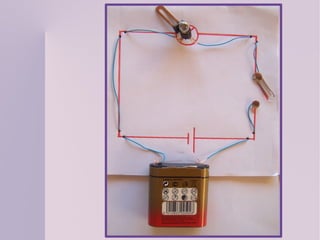

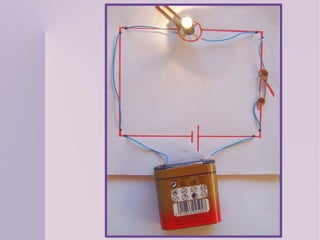

3. 1. construye el circuito:

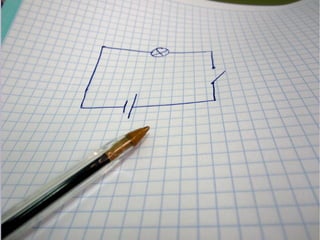

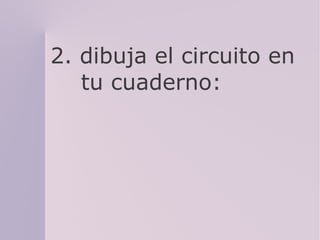

6. 2. dibuja el circuito en
tu cuaderno:

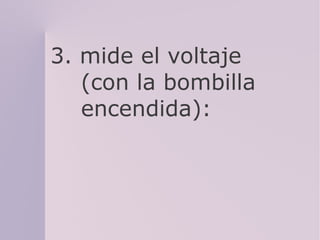

8. 3. mide el voltaje
(con la bombilla
encendida):

10. 4. anota el voltaje en
tu cuaderno

12. 5. mide la intensidad
(con la bombilla
apagada):

14. 6. anota la intensidad
en tu cuaderno:

16. 7. calcula la resistencia
de la bombilla
(aplicando la ley de
Ohm):

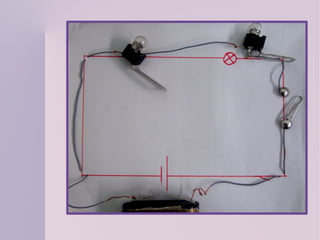

19. 1. construye el circuito:

21. Igual que antes:
2. dibuja el circuito en tu cuaderno
3. mide el voltaje y anótalo en tu
cuaderno
4. mide la intensidad y anótala en
tu cuaderno
5. calcula la resistencia (aplicando
la ley de Ohm

23. Compara la resistencia de este
circuito con la del circuito con una
bombilla.
Escribe en tu cuaderno qué relación
hay entre ellas.

24. 6. mide el voltaje de
cada bombilla (con
las bombillas
encendidas)

27. 7. Anota V1 y V2 en tu
Cuaderno.
8. Comprueba si:
V=V1+V2

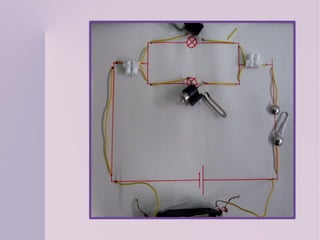

29. 1. construye el circuito:

31. Igual que antes:

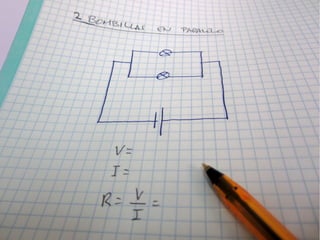

2. dibuja el circuito en tu cuaderno
3. mide el voltaje y anótalo en tu
cuaderno
4. mide la intensidad y anótala en
tu cuaderno
5. calcula la resistencia (aplicando
la ley de Ohm

33. Compara la resistencia de este
circuito con la del circuito con una
bombilla.
Escribe en tu cuaderno qué relación
hay entre ellas.

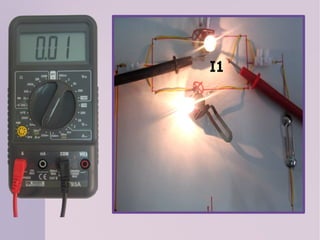

34. 6. mide la intensidad
en cada bombilla:

37. 7. Anota I1 e I2 en tu
Cuaderno.
8. Comprueba si:
I=I1+I2
