1. MEDIOS DE TRANSMISION
GUIADOS Y NO GUIADOS
JEFFERSON RUBIANO REYES
CODIGO: 1075215123

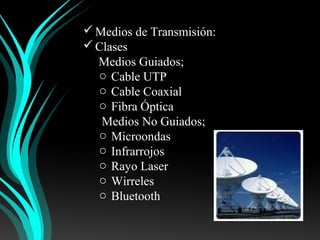

2.  Medios de Transmisión:
 Clases
Medios Guiados;
o Cable UTP
o Cable Coaxial
o Fibra Óptica
Medios No Guiados;
o Microondas
o Infrarrojos
o Rayo Laser
o Wirreles
o Bluetooth

3. Medios de transmisión.
es el canal que permite la transmisión de
información entre dos terminales de un
sistema de transmisión. La transmisión se
realiza habitualmente empleando ondas
electromagnéticas que se propagan a través
del canal. A veces el canal es un medio
físico y otras veces no, ya que las ondas
electromagnéticas son susceptibles de ser
transmitidas por el vacío.

4. CARACTERISTICAS DE LOS
MEDIOS DE TRANSMISION
En los sistemas de trasmisión de datos, el medio de transmisión es el
camino físico entre el transmisor y el receptor. Los medios de
transmisión se clasifican en guiados y no guiados. En ambos casos,
la comunicación se lleva a cabo con ondas electromagnéticas. En los
medios guiados, las ondas se confinan en un medio solidó, como por
ejemplo, el par trenzado de cobre, el cable de cobre coaxial o la
fibra óptica. La atmósfera o el espacio exterior son ejemplos de
medios no guiados, que proporcionan un medio de transmisión de
las señales pero sin confinarlas; esto se denomina transmisión
inalámbrica.

5. MEDIOS GUIADOS
Se conoce como medios guiados a aquellos que utilizan unos componentes físicos y
sólidos para la transmisión de datos. También conocidos como medios de transmisión
por cable.
Cable de pares / Par Trenzado:
Consiste en hilos de cobre aislados por una cubierta plástica y torzonada entre sí.
Debido a que puede haber acoples entre pares, estos se trenza con pasos diferentes.
La utilización del trenzado tiende a disminuir la interferencia electromagnética.
Este tipo de medio es el más utilizado debido a su bajo coste (se utiliza mucho
en telefonía) pero su inconveniente principal es su poca Velocidad de transmisión y su
corta distancia de alcance. Se utilizan con velocidades inferiores al MHz (de aprox.
250 KHz). Se consiguen velocidades de hasta 16 Mbps. Con estos cables, se pueden
transmitir señales analógicas o digitales.
Es un medio muy susceptible a ruido y a interferencias. Para evitar
estos problemas se suele trenzar el cable con distintos pasos de torsión y se suele
recubrir con una malla externa para evitar las interferencias externas.
En su forma más simple, un cable de par trenzado consta de dos hilos de cobre
aislados y entrelazados. Hay dos tipos de cables de par trenzado: cable de par
trenzado sin apantallar (UTP) y par trenzado apantallado (STP).

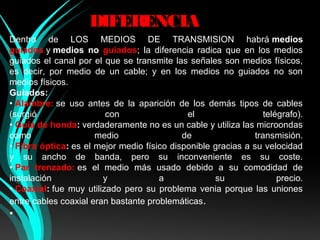

6. DIFERENCIA
Dentro de LOS MEDIOS DE TRANSMISION habrá medios
guiados y medios no guiados; la diferencia radica que en los medios
guiados el canal por el que se transmite las señales son medios físicos,
es decir, por medio de un cable; y en los medios no guiados no son
medios físicos.
Guiados:
• Alambre: se uso antes de la aparición de los demás tipos de cables
(surgió con el telégrafo).
• Guía de honda: verdaderamente no es un cable y utiliza las microondas
como medio de transmisión.
• Fibra óptica: es el mejor medio físico disponible gracias a su velocidad
y su ancho de banda, pero su inconveniente es su coste.
• Par trenzado: es el medio más usado debido a su comodidad de
instalación y a su precio.
• Coaxial: fue muy utilizado pero su problema venia porque las uniones
entre cables coaxial eran bastante problemáticas.
•

7. No guiados:
Infrarrojos: poseen las mismas técnicas que las empleadas
por la fibra óptica pero son por el aire. Son una excelente
opción para las distancias cortas, hasta los 2km generalmente.
• Microondas: las emisiones pueden ser de forma analógica o
digitales pero han de estar en la línea visible.
• Satélite: sus ventajas son la libertad geográfica, su alta
velocidad…. pero sus desventajas tiene como gran problema el
retardo de las transmisiones debido a tener que viajar grandes
distancias.
• Ondas cortas: también llamadas radio de alta frecuencia, su
ventaja es que se puede transmitir a grandes distancias con
poca potencia y su desventaja es que son menos fiables que
otras ondas.
• Ondas de luz: son las ondas que utilizan la fibra óptica para
transmitir por el vidrio.

8. CABLE UTP
Se trata de 8 hilos de cobre aislados y trenzados entre sí y cubiertos por una malla
protectora (apantallamiento que reduce las interferencias).
En este caso el cable es trenzado porque así no hay mucha interferencia
electromagnética ya sea de los cables al exterior o viceversa.
El cable es económico y la mayoría del cableado telefónico es de este tipo y su
velocidad de transmisión varia de acuerdo a sus características clasificadas en
categorías:
CATEGORIA 1: Cable con calidad de voz no adecuada para las transmisiones de
datos inferior a 1Mbps.
CATEGORIA 2: Cable sin apantallar, velocidad de hasta 4 Mbps.
CATEGORIA 3: Velocidad de transmisión de 10 Mbps. Con este tipo de cable se
implementan las redes Ethernet 10-BASE-T. Tiene grado de voz porque es usado
ampliamente en telefonía.
CATEGORIA 4: Su velocidad llega hasta 20 Mbps.
CATEGORIA 5: Puede transmitir datos a una velocidad de 100 Mbps. Este tipo de
cables actualmente es empleado en redes.
CATEGORIA 6: Capacidad de manejo de 250 MHz.
CATEGORIA 7: Maneja un ancho de banda de 600 MHz pero el cable es blindado
individualmente, (SSTP - Single Shielded Twisted Pair: Pares Retorcidos Blindados
Individualmente).

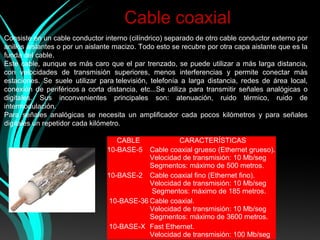

9. Cable coaxial
Consiste en un cable conductor interno (cilíndrico) separado de otro cable conductor externo por
anillos aislantes o por un aislante macizo. Todo esto se recubre por otra capa aislante que es la
funda del cable.
Este cable, aunque es más caro que el par trenzado, se puede utilizar a más larga distancia,
con velocidades de transmisión superiores, menos interferencias y permite conectar más
estaciones. Se suele utilizar para televisión, telefonía a larga distancia, redes de área local,
conexión de periféricos a corta distancia, etc...Se utiliza para transmitir señales analógicas o
digitales. Sus inconvenientes principales son: atenuación, ruido térmico, ruido de
intermodulación.
Para señales analógicas se necesita un amplificador cada pocos kilómetros y para señales
digitales un repetidor cada kilómetro.
CABLE CARACTERÍSTICAS
10-BASE-5 Cable coaxial grueso (Ethernet grueso).
Velocidad de transmisión: 10 Mb/seg
Segmentos: máximo de 500 metros.
10-BASE-2 Cable coaxial fino (Ethernet fino).
Velocidad de transmisión: 10 Mb/seg
Segmentos: máximo de 185 metros.
10-BASE-36 Cable coaxial.
Velocidad de transmisión: 10 Mb/seg
Segmentos: máximo de 3600 metros.
10-BASE-X Fast Ethernet.
Velocidad de transmisión: 100 Mb/seg

10. Fibra óptica
Se trata de la transmisión de luz por medio de tubos de vidrio; es decir, lleva la
información en forma de haces de luz.
Su fabricación se basa en la fundición de óxido de silicio, arena y algunos otros
elementos químicos, ya después fundido comienza a estilarse para darle forma:
Por ser mas confiable, sus usos se dan en:
* Transmisiones telefónicas.
* Televisión por cable.
* Enlaces locales de estaciones terrestres.
* Automatización industrial.
* Controles de procesos.
* Aplicaciones de PC y transmisión de
datos.
* Aplicaciones militares.
* Aplicaciones hogareñas.

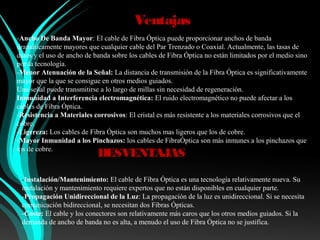

11. Ventajas
-Ancho De Banda Mayor: El cable de Fibra Óptica puede proporcionar anchos de banda
dramáticamente mayores que cualquier cable del Par Trenzado o Coaxial. Actualmente, las tasas de
datos y el uso de ancho de banda sobre los cables de Fibra Óptica no están limitados por el medio sino
por la tecnología.
-Menor Atenuación de la Señal: La distancia de transmisión de la Fibra Óptica es significativamente
mayor que la que se consigue en otros medios guiados.
Una señal puede transmitirse a lo largo de millas sin necesidad de regeneración.
Inmunidad a Interferencia electromagnética: El ruido electromagnético no puede afectar a los
cables de Fibra Óptica.
-Resistencia a Materiales corrosivos: El cristal es más resistente a los materiales corrosivos que el
cobre.
-Ligereza: Los cables de Fibra Óptica son muchos mas ligeros que los de cobre.
-Mayor Inmunidad a los Pinchazos: los cables de FibraÓptica son más inmunes a los pinchazos que
los de cobre.
DESVENTAJAS
-Instalación/Mantenimiento: El cable de Fibra Óptica es una tecnología relativamente nueva. Su
instalación y mantenimiento requiere expertos que no están disponibles en cualquier parte.
-Propagación Unidireccional de la Luz: La propagación de la luz es unidireccional. Si se necesita
comunicación bidireccional, se necesitan dos Fibras Ópticas.
-Coste: El cable y los conectores son relativamente más caros que los otros medios guiados. Si la
demanda de ancho de banda no es alta, a menudo el uso de Fibra Óptica no se justifica.

12. MEDIOS DE
TRANSMISION
NO GUIADOS
Los medios no guiados o sin cable han tenido gran acogida al
ser un buen medio de cubrir grandes distancias y hacia cualquier
dirección, su mayor logro se dio desde la conquista espacial a
través de los satélites y su tecnología no para de cambiar. De
manera general podemos definir las siguientes características de
este tipo de medios: a transmisión y recepción se realiza por
medio de antenas, las cuales deben estar alineadas cuando la
transmisión es direccional, o si es omnidireccional la señal se
propaga en todas las direcciones.

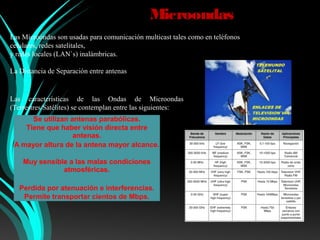

13. Microondas
Las Microondas son usadas para comunicación multicast tales como en teléfonos
celulares, redes satelitales,
y redes locales (LAN`s) inalámbricas.
La Distancia de Separación entre antenas de microondas se determina como sigue:
Las características de las Ondas de Microondas
(Terrestres/Satélites) se contemplan entre las siguientes:
Se utilizan antenas parabólicas.
Tiene que haber visión directa entre
antenas.
A mayor altura de la antena mayor alcance.
Muy sensible a las malas condiciones
atmosféricas.
Perdida por atenuación e interferencias.
Permite transportar cientos de Mbps.

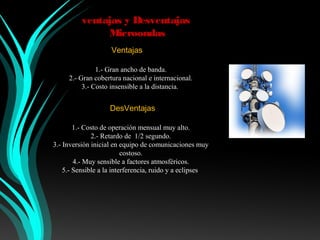

14. ventajas y Desventajas
Microondas
Ventajas
1.- Gran ancho de banda.
2.- Gran cobertura nacional e internacional.
3.- Costo insensible a la distancia.
DesVentajas
1.- Costo de operación mensual muy alto.
2.- Retardo de 1/2 segundo.
3.- Inversión inicial en equipo de comunicaciones muy
costoso.
4.- Muy sensible a factores atmosféricos.
5.- Sensible a la interferencia, ruido y a eclipses.

15. Rayo Infrarrojo.
Este medio se puede describir mediante los siguientes puntos a contemplar:
- Modula un rato de luz infrarroja no coherente
- Requiere Línea de Vista (o reflexión)
- Gran atenuación
- Comunicación a corta distancia
- Comunicación directiva, barata y fácil de construir, pero tiene una desventaja: no pasa
a través de objetos sólidos como paredes.
- Esta propiedad es a la vez una ventaja. Implica que un sistema de comunicación por infrarrojos no interfer
con un sistema similar en una habitación adyacente.
Sus principales usos son:
- Indoor
- Dispositivos de control remoto en TV, equipos de música, etc.
- Puertos IrDA

16. Rayo Laser.
Son empleados en forma similar a los rayos infrarrojos, pero son más direccionales
y por lo tanto es sumamente difícil que un tercero tome la señal.
Los rayos láser permiten velocidades de transmisión del orden de los Mbps
y también se ven por aspectos climatológicos.
Su forma de operación es mediante un láser por el cual se pude enviar datos de
un sitio a otro, con un ancho de banda grande, requiriendo una perfecta alineación,
teniendo equipamiento barato. Sus ondas de transmisión son unidireccionales.
