TRABAJOS EN ALTURA
Seguridad de los Equipos de Elevación de
Trabajadores
Ramón Rodríguez Roel
ramon_rodriguez@fremap.es
© FREMAP
4. ¿CAUSAS QUE OBLIGAN A
UTILIZAR EQUIPOS ESPECIFICOS
Y ADECUADOS PARA TRABAJOS
EN ALTURA?
LEY PREVENCION
RIESGOS LABORALES
RD 2177/2004
RD 1215/97
© FREMAP
5. ¿CUALES SON LAS CAUSAS QUE OBLIGAN A UTILIZAR
EQUIPOS ESPECIFICOS Y ADECUADOS PARA TRABAJOS
EN ALTURA?
1ª CAUSA-LPRL(Ley 54/2003)-ARTICULO 16.2.a
CAUSA- 54/2003)-
“Se deberá realizar una evaluación de riesgos con
ocasión de la elección de los Equipos de
trabajo
© FREMAP
6. ¿CUALES SON LAS CAUSAS QUE OBLIGAN A UTILIZAR
EQUIPOS ESPECIFICOS Y ADECUADOS PARA TRABAJOS
EN ALTURA?- ARTICULO 4.1 RD 2177/2004
2ª CAUSA: RD 2177/2004
SI NO PUEDEN EFECTUARSE TRABAJOS EN ALTURA DE
FORMA SEGURA
1.-SE ELEGIRAN LOS EQUIPOS DE
TRABAJO MAS APROPIADOS PARA
GARANTIZAR Y MANTENER UNAS
CONDICIONES DE TRABAJO SEGURA
2.- TENIENDO EN CUENTA QUE DEBERA DARSE
PRIORIDAD A LAS MEDIDAS DE PROTECCION
COLECTIVA FRENTE A LAS MEDIDAS DE
PPOTECCION INDIVIDUAL
3.-QUE LA ELECCION NO PODRA
SUBORDINARSE A CRITEROS
ECONOMICOS
© FREMAP
7. ¿CUALES SON LAS CAUSAS QUE OBLIGAN A UTILIZAR
EQUIPOS ESPECIFICOS Y ADECUADOS
(EJEMPLO:PLATAFORMAS ELEVADORAS) PARA TRABAJOS
EN ALTURA?
Modificación Anexo I-apartado 1.6
“Los equipos de trabajo cuya utilización prevista requiera
que los TRABAJADORES SE SITUEN SOBRE ELLOS, deberan
disponer de los medios adecuados para GARANTIZAR QUE
EL ACCESOy PERMANENCIA no suponga un riesgo para la
seguridad y salud“...a más de 2 m los equipos de trabajo
Deberán disponer de barandillas o de cualquier otro sistema
de protección colectiva EQUIVALENTE”
© FREMAP
8. ¿CUALES SON LAS CAUSAS QUE OBLIGAN A UTILIZAR
EQUIPOS ESPECIFICOS Y ADECUADOS(PLATAFORMAS
ELEVADORAS) PARA TRABAJOS EN ALTURA?
6ª CAUSA- RD 2177/2004
CAUSA-
4.1.2 Las escaleras de mano se utilizarán como medio
cuando-
cuando
Utilización de otro equipo no esté justificado por
el bajo nivel de riesgo.
© FREMAP
9. EQUIPOS ELEVACION DE TRABAJADORES
PARA TRABAJOS EN ALTURA- TIP0S
PLATAFORMAS ELEVADORAS MOVILES
DE PERSONAL-PEMP
NORMA UNE EN 280:2002+A2:2010
PLATAFORMAS DE TRABAJO SOBRE
MASTIL
NORMA UNE EN 1495
PLATAFORMAS SUSPENDIDAS DE
NIVEL VARIABLE
NORMA UNE EN 1808:2000
PLATAFORMAS(CESTAS) ACOPLADAS A
EQUIPOS ELEVACION CARGAS-RD 1215/97 Y
UNE 14502-1 (SOLO USO EXCEPCIONAL)
© FREMAP

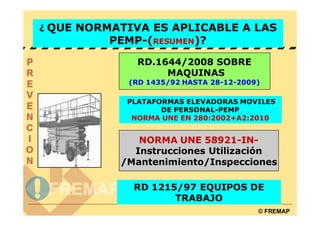

10. ¿ QUE NORMATIVA ES APLICABLE A LAS
PEMP-(RESUMEN)?
RD.1644/2008 SOBRE
MAQUINAS
(RD 1435/92 HASTA 28-12-2009)
PLATAFORMAS ELEVADORAS MOVILES
DE PERSONAL-PEMP
NORMA UNE EN 280:2002+A2:2010
NORMA UNE 58921-IN-
Instrucciones Utilización
/Mantenimiento/Inspecciones
RD 1215/97 EQUIPOS DE
TRABAJO
© FREMAP

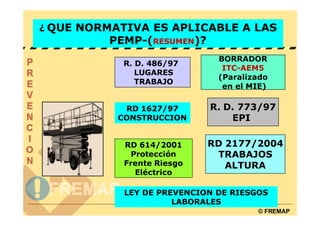

11. ¿ QUE NORMATIVA ES APLICABLE A LAS
PEMP-(RESUMEN)?
BORRADOR
R. D. 486/97
ITC-AEM5
LUGARES
(Paralizado
TRABAJO
en el MIE)
RD 1627/97 R. D. 773/97
CONSTRUCCION EPI
RD 614/2001 RD 2177/2004
Protección TRABAJOS
Frente Riesgo ALTURA
Eléctrico
LEY DE PREVENCION DE RIESGOS
LABORALES
© FREMAP
12. PLATAFORMAS ELEVADORAS MOVILES DE
PERSONAL-PEMP
NORMA UNE EN 280:2002+A2:2010
ELEVADORES DE LUCHA CONTRA
INCENDIOS
NO
APLICABLE
MESAS ELEVADORAS DE
ALTURA DE ELEVACION < 2M
© FREMAP
13. PLATAFORMAS ELEVADORAS-PEMP- NORMATIVA
LA NORMA UNE EN 280 NO CUBRE LOS PELIGROS DE:
-Utilización en atmósferas potencialmente
explosivas.
ART. 3.2 RD 1215/97
El empresario ADOPTARA TODAS LAS MEDIDAS
NECESARIAS para que los equipos de trabajo que se
pongan a disposición de los trabajadores SEAN
ADECUADOS al trabajo que deba realizarse de forma
QUE GARANTICEN LA SEGURIDAD Y SALUD DE LOS
TRABAJADORES QUE LOS UTILICEN
© FREMAP
14. PLATAFORMAS ELEVADORAS-PEMP- NORMATIVA
NORMA UNE 58921:2002-IN-
Instrucciones Utilización
Mantenimiento/Inspecciones
PAGINA WEB MINISTERIO INDUSTRIA
El cumplimiento de la UNE-58921-IN “Instrucciones para
la INSTALACION, MANEJO, MANTENIMIENTO,
REVISIONES, E INSPECCIONES DE LAS PLATAFORMAS
ELEVADORAS MOVILES DE PERSONAL, constituye la
forma de cumplir con las exigencias legalmente
señaladas
© FREMAP
15. PLATAFORMAS ELEVADORAS-PEMP- NORMATIVA
LEGISLACION NO
1.- DOCUMENTACION
CUMPLE CUMPLE
1.1 Documentación Específica
Manual de Instrucciones UNE 58921
Marcado CE UNE-EN 280
Declaración de conformidad RD 1644/2008
ANEXO II- RD 1644/2008
La Declaración de conformidad se refiere únicamente a
las plataformas en el estado en que se comercializan, con
exclusión de:
-AÑADIDOS
-OPERACIONES QUE REALICE POSTERIORMENTE EL
USUARIO FINAL
© FREMAP

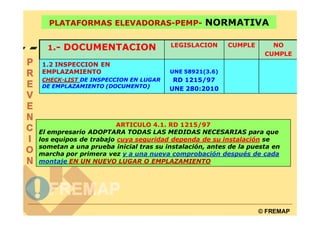

16. PLATAFORMAS ELEVADORAS-PEMP- NORMATIVA
LEGISLACION CUMPLE NO
1.- DOCUMENTACION
CUMPLE
1.2 INSPECCION EN
EMPLAZAMIENTO UNE 58921(3.6)
CHECK-LIST DE INSPECCION EN LUGAR RD 1215/97
DE EMPLAZAMIENTO (DOCUMENTO) UNE 280:2010
ARTICULO 4.1. RD 1215/97
El empresario ADOPTARA TODAS LAS MEDIDAS NECESARIAS para que
los equipos de trabajo cuya seguridad dependa de su instalación se
sometan a una prueba inicial tras su instalación, antes de la puesta en
marcha por primera vez y a una nueva comprobación después de cada
montaje EN UN NUEVO LUGAR O EMPLAZAMIENTO
© FREMAP
17. PLATAFORMAS ELEVADORAS-PEMP- NORMATIVA
LISTA DE CHEQUEO-UNE 58921- EMPLAZAMIENTO
ASPECTOS A COMPROBAR SI NO OBSERVACIONES
1.1 Estabilizadores
-Colocación
-Extensión
-Nivelación
-Sujeción
-Fijación
1.2-Chasis
Ruedas
Dirección
Rotulas
Suspensión
Ejes
Manguitos
Motor carburante
Silenciadores
Fugas
humos
Estructura extensible
Plataforma/Cesta © FREMAP
18. PLATAFORMAS ELEVADORAS-PEMP- NORMATIVA
1.- DOCUMENTACION LEGISLACION NO
CUMPLE CUMPLE
1.3 VERIFICACION Art. 5
RD1215
DOCUMENTAL/SEÑALIZACION
RD 1435/92
Placa identificación.
(RD1644/2008)
Placa Características
Diagrama de cargas UNE 58921
Señalización peligros/advertencias
UNE 58921(3.6)
1.4 NOMBRAMIENTO -RD 1215/97
TRABAJADORES DESIGNADOS -RD 1627/97
YAUTORIZADOS PARA UTILIZAR -MANUAL
FABRICANTE
LA PLATAFORMA
© FREMAP
19. PLATAFORMAS ELEVADORAS-PEMP- NORMATIVA
MODELO AUTORIZACION PARA UTILIZACION DE
PLATAFORMAS ELEVADORAS PEMP
La empresa____________ CERTIFICA QUE:
D…………………………….. es AUTORIZADO para la
UTILIZACION DE LA PLATAFORMA ELEVADORA PEMP
modelo ………….
Y que dispone de la INFORMACION correspondiente a la
misma indicada a través del Manual de la Máquina y de los
riesgos relacionados con el lugar y otras condiciones del
entorno de trabajo donde se va a utilizar dicho equipo.
Por otra parte dicho trabajador dispone de FORMACION
relacionada con el USO SEGURO de dicho equipo mediante
el certificado correspondiente emitido por la entidad
______________
Fdo: ____________________(Nombre y apellidos, fecha)
© FREMAP

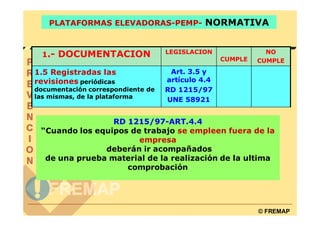

20. PLATAFORMAS ELEVADORAS-PEMP- NORMATIVA
LEGISLACION NO
1.- DOCUMENTACION
CUMPLE CUMPLE
1.5 Registradas las Art. 3.5 y
revisiones periódicas artículo 4.4
documentación correspondiente de RD 1215/97
las mismas, de la plataforma
UNE 58921
RD 1215/97-ART.4.4
“Cuando los equipos de trabajo se empleen fuera de la
empresa
deberán ir acompañados
de una prueba material de la realización de la ultima
comprobación
© FREMAP
21. PLATAFORMAS ELEVADORAS-PEMP- NORMATIVA
COMPROBACIONES A
realizar por el operador
COMPROBACIONES -Antes de su puesta en
marcha
Frecuencia-De acuerdo
MANTENIMIENTO con el Manual
Instrucciones
REVISIONES.- Anuales
REVISIONES A Realizar por Propietario,
Alquilador, Talleres
Especializados, etc.
INSPECCIONES
Cada 3 años OCA.
INSPECCIONES Otras entidades reconocidas
y sin vinculación con las
empresas propietarias de la
PEMP
© FREMAP
22. PLATAFORMAS ELEVADORAS-PEMP- NORMATIVA
LEGISLACION NO
1.- DOCUMENTACION
CUMPLE CUMPLE
1.6 Fichas a disposición de Art. 29 LPRL
los trabajadores sobre aspectos UNE 58921
a comprobar (). RD 1215/97
RD. 1215/97-ANEXO II-Apartado 3.4.
1215/97- II-
“Antes de utilizar un EQUIPO DE TRABAJO
SE COMPROBARA QUE SUS
PROTECCIONES,
SUS CONDICIONES DE USO SON LAS
ADECUADAS Y QUE SU CONEXIÓN O
PUESTA EN MARCHA NO REPRESENTA UN
PELIGRO PARA TERCEROS
© FREMAP
23. PLATAFORMAS ELEVADORAS-PEMP- NORMATIVA
PLATAFORMA ELEVADORA MOVIL PERSONAS (PEMP)
COMPROBACIONES DIARIAS POR EL OPERADOR
Art. 29 LPRL/UNE 58921/RD 1215/97- EN 280
ASPECTOS A COMPROBAR SI NO OBSERVACIONES
-Limpieza (Derrames, etc.)
-Disponibles los Manuales del
Fabricante, en la plataforma
-Mantenimiento Letreros y Pictogramas
(estado, limpieza, etc.)
-Señalización correcta de la plataforma
*Tráfico
*Equipos automotores próximos
-Si tiene estabilizadores, comprobar
estado de los mismos
Escala de acceso en buen estado
Neumáticos sin daños. Presiones
adecuadas
© FREMAP

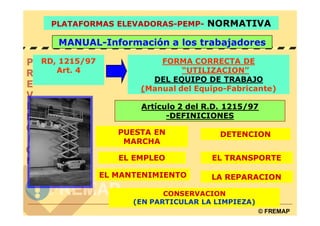

24. PLATAFORMAS ELEVADORAS-PEMP- NORMATIVA
MANUAL-Información a los trabajadores
RD, 1215/97 FORMA CORRECTA DE
Art. 4 “UTILIZACION”
DEL EQUIPO DE TRABAJO
(Manual del Equipo-Fabricante)
Artículo 2 del R.D. 1215/97
-DEFINICIONES
PUESTA EN DETENCION
MARCHA
EL EMPLEO EL TRANSPORTE
EL MANTENIMIENTO LA REPARACION
CONSERVACION
(EN PARTICULAR LA LIMPIEZA)
© FREMAP
25. PLATAFORMAS ELEVADORAS-PEMP-
NTP 634(INSHT)
Operador de las PEMP
Solo las personas preparadas y autorizadas, mayores de 18 años,
estarán autorizadas para operar las plataformas elevadoras
móviles de personal.
Para ello y antes de estar autorizado para utilizar la plataforma,
el operador debe:
2.-Leer y comprender los
1.-Leer y comprender las símbolos situados sobre la
instrucciones y normas plataforma de trabajo con
de seguridad recogidas la ayuda de personal
en los manuales de cualificado
funcionamiento
entregados por el 3.-Ser formado por una
fabricante persona cualificada sobre
los símbolos y funciones
de cada uno de los
instrumentos de control
© FREMAP
26. PLATAFORMAS ELEVADORAS-PEMP- NORMATIVA
RD 1215/97
1.8 FORMACION RECIBIDA UNE 58921
ITC-AEM5(B)
ART. 19 LPRL
El empresario deberá
garantizar que cada
trabajador reciba una
formación teórica y CONVENIO DE LA
práctica suficiente y CONSTRUCCION-ART.155
FORMACION DE 20 HORAS
adecuada….. como cuando
se produzcan cambios en
los equipos de trabajo NORMA UNE 58921
La formación
recibida
DEPENDERA DEL
TIPO DE PEMP
© FREMAP

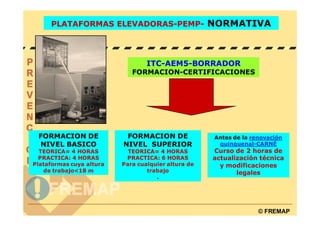

27. PLATAFORMAS ELEVADORAS-PEMP- NORMATIVA
ITC-AEM5-BORRADOR
FORMACION-CERTIFICACIONES
FORMACION DE FORMACION DE Antes de la renovación
NIVEL BASICO NIVEL SUPERIOR quinquenal-CARNÉ
TEORICA= 4 HORAS TEORICA= 4 HORAS Curso de 2 horas de
PRACTICA: 4 HORAS PRACTICA: 6 HORAS actualización técnica
Plataformas cuya altura Para cualquier altura de y modificaciones
de trabajo<18 m trabajo legales
.
© FREMAP
28. PLATAFORMAS ELEVADORAS-PEMP- NORMATIVA
1.9 VIGILANCIA DE LA LEY P. R. L.
GUIA
SALUD INSPECCION DE
TRABAJO
RD1215/97
9.1 Guía de Actuación Inspectora respecto
de la Evaluación de Equipos
SUBSECRETARIA DIRECCIÓN GENERAL DE LA INSPECCIÓN DE
TRABAJO YSEGURIDAD SOCIAL
© FREMAP

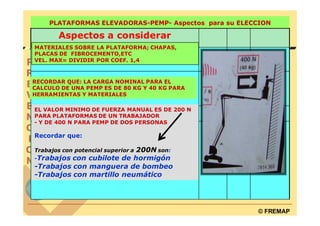

29. PLATAFORMAS ELEVADORAS-PEMP- Aspectos para su ELECCION
Aspectos a considerar
MATERIALES SOBRE LA PLATAFORMA; CHAPAS,
PLACAS DE FIBROCEMENTO,ETC
VEL. MAX= DIVIDIR POR COEF. 1,4
RECORDAR QUE: LA CARGA NOMINAL PARA EL
CALCULO DE UNA PEMP ES DE 80 KG Y 40 KG PARA
HERRAMIENTAS Y MATERIALES
.EL VALOR MINIMO DE FUERZA MANUAL ES DE 200 N
PARA PLATAFORMAS DE UN TRABAJADOR
- Y DE 400 N PARA PEMP DE DOS PERSONAS
Recordar que:
200N son:
Trabajos con potencial superior a
-Trabajos con cubilote de hormigón
-Trabajos con manguera de bombeo
-Trabajos con martillo neumático
© FREMAP
30. ASPECTOS A COMPROBAR SI NO OBSERVACIONES
-Altura trabajo
(altura plataforma +2 m)
-Nº personas previstas en la PEMP(1,2,3,..)
Tipo de suelo NOTA.-Recordar que en caso de ubicación
-Hormigón en zona frágil mejor seleccionar una PEMP
-Tierra que disponga de alcance horizontal para
-Rellenos poder trabajar en zona desplazada peligrosa
-Instalaciones de servicio próximas(canalizaciones varias) ( apoyo en suelo frágil)
-Zona emplazamiento NOTA.-Recordar para exteriores la
necesidad de que el eje sea oscilante para
-Suelo irregular/Desniveles terreno
evitar el riesgo de vuelco al quedar alguna
-Bordillos.etc. rueda sin contacto con el suelo.
-Distancias a bordes talud
-Áreas de ubicación
*Interior instalaciones
*Exteriores
-Obstáculos aéreos en recorrido PEMP
-Condiciones climáticas
-Viento. Riesgos por efecto VENTURI
a-Zona de trabajos estrecha,
b-Zona de trabajo bajo viaductos
c-Otras(colocación en entradas naves, etc.)
Equipo a utilizar:
Con tracción a 2 ó 4 ruedas
Materiales. Carga máxima a colocar en la plataforma para
realizar los trabajos
-Menos de 40 Kg/-Más de 40 Kg
Equipos a utilizar en la plataforma. Datos de los Equipos:
Fuerza horizontal <200 N
Fuerza horizontal + 200 N
Ejemplos de trabajos con más de 200 N
-Trabajos con cubilotes hormigón
-Trabajos con mangueras de bombeo
-Trabajos con martillos neumáticos
Presencia de líneas eléctricas aéreas.
Guardar distancias proximidad.
© FREMAP
31. PLATAFORMAS ELEVADORAS-PEMP- NORMATIVA
1.-¿CESION DE PLATAFORMAS A TERCEROS?
CONTRATAS/AUTONOMOS
ARTICULO 24.3. LPRL
“Las empresas que contraten o subcontraten con otras la
realización de obras y servicios………y que se desarrollen en sus
propios centros de trabajo DEBERAN VIGILAR EL
CUMPLIMIENTO POR DICHOS CONTRATISTAS Y
SUBCONTRATISTAS de la normativa de prevención de riesgos
laborales
ARTICULO 41.1 LPRL.
Los fabricantes, importadores, SUMINISTRADORES deberán
proporcionar a los empresarios la información necesaria para
que la UTILIZACION Y MANIPULACION de la maquinaria se
produzca sin riesgos para su seguridad
© FREMAP
32. PLATAFORMAS ELEVADORAS-PEMP- ACTUACIONES
ANTE LAS SIGUIENTES SITUACIONES
1º CASO: PRESENCIA
LÍNEAS ELÉCTRICAS
DESNUDAS
2º CASO- NO CONTROL
CAMPO VISION
OPERADOR (PRESENCIA
DE OBSTACULOS
DURANTE LOS TRABAJOS
© FREMAP
33. PLATAFORMAS ELEVADORAS-PEMP- NORMATIVA
SITUACIONES LEGALES-ACTUACIONES
1º CASO-PRESENCIA DE LINEAS ELECTRICAS
CAMPO DE APLICACIÓN –R D 614
:Trabajadores cuya ACTIVIDAD, no
eléctrica, SE DESARROLLA EN
RD 614/2001 PROXIMIDAD de instalaciones
PROTECCION FRENTE AL eléctricas con partes accesibles en
RIESGO ELECTRICO tensión
ANEXO V- RD 614/2001
LISTA NO EXHAUSTIVA DE
ELEMENTOS QUE PUEDEN
AUMENTAR RIESGO DE
ACCIDENTE
A) MAQUINAS Y EQUIPOS
-GRUAS TORRE
-GRUAS MOVILES
-PLATAFORMAS ELEVADORAS
© FREMAP
34. PLATAFORMAS ELEVADORAS-PEMP- NORMATIVA
ESTUDIO PREVIO DE LA
RD 614/2001
SITUACION (EVALUACION DE
PROTECCION FRENTE AL
RIESGOS)- MEDIDAS INDICADAS
RIESGO ELECTRICO
EN DICHO ANEXO V
Delimitar la zona de trabajo
Informar a los trabajadores directa e
indirectamente implicados
(herramientas a utilizar, medios, etc).
El empresario particularmente si estos
trabajos tienen lugar fuera del
centro de trabajo DEBERA
ASEGURARSE que los trabajadores
poseen conocimientos que les
permitan identificar las instalaciones
eléctricas
Anexo V-apartado 4.
(FORMACION EN ESTOS
PROCEDIMIENTOS)
© FREMAP
36. PLATAFORMAS ELEVADORAS-PEMP- NORMATIVA
SITUACIONES LEGALES-ACTUACIONES
2º CASO: NO CONTROL DE CAMPO DE
VISION
Anexo II-RD 1215/97-
Deberán contar con
medios cuando el
campo directo del
operador SEA
INSUFICIENTE PARA
GARANTIZAR LA
SEGURIDAD
Anexo II. RD 1215/97
Los trabajadores que lleven o guíen
manualmente equipos de trabajo
deberán disponer de condiciones
adecuadas de control y visibilidad
© FREMAP

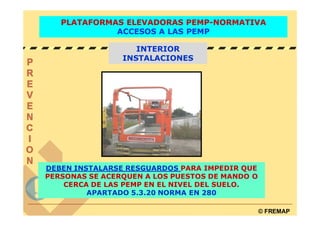

37. PLATAFORMAS ELEVADORAS PEMP-NORMATIVA
ACCESOS A LAS PEMP
INTERIOR
INSTALACIONES
DEBEN INSTALARSE RESGUARDOS PARA IMPEDIR QUE
PERSONAS SE ACERQUEN A LOS PUESTOS DE MANDO O
CERCA DE LAS PEMP EN EL NIVEL DEL SUELO.
APARTADO 5.3.20 NORMA EN 280
© FREMAP
38. EQUIPOS PROTECCION INDIVIDUAL
No aparece INDICADO en la EN 280
ni como RIESGO RESIDUAL
No aparece INDICADO en la UNE
58921-IN en ninguno de los
apartados de UTILIZACION
CINTURON
No aparece INDICADO en la
SEGURIDAD/ GUIA TECNICA EPI (RD
ARNES 773/97) en ninguno de los
SEGURIDAD apartados de UTILIZACION
NO APARECE EN ALGUNOS DE
LOS MANUALES DE LOS
APARECE EN LA NTP FABRICANTES
634 DEL INSHT
NO APARECE EN EL BORRADOR DE
LA ITC-AEM5 DEL MINISTERIO
INDUSTRIA
© FREMAP
39. PLATAFORMAS ELEVADORAS- GUIA EPI RD773/97
EQUIPOS PROTECION INDIVIDUAL
ANEXO III- GUIA EPI
DISPOSITIVOS DE PRENSIÓN DEL CUERPO
Y EQUIPOS DE PROTECCIÓN ANTICAÍDAS
(ARNESES DE SEGURIDAD, CINTURONES
ANTICAÍDAS, EQUIPOS VARIOS
ANTICAÍDAS Y EQUIPOS CON FRENO
ABSORBENTE DE ENERGIA CINÉTICA¨)
Trabajos en andamios.
Montaje de piezas prefabricadas.
Trabajos en postes y torres.
Trabajos en cabinas de grúas situadas
en altura.
Trabajos en cabinas de conductor de
estibadores con horquilla elevadora.
Trabajos en emplazamientos de torres
de perforación situados en altura.
Trabajos en pozos y canalizaciones.
© FREMAP
41. PLATAFORMAS ELEVADORAS DE USO MIXTO PARA
CARGAS Y TRABAJADORES- TIENE QUE VENIR IDENTIFICADO
DICHO USO EN LA DECLARACION DE CONFORMIDAD CE
© FREMAP
43. PLATAFORMAS/CESTAS ACOPLADAS A EQUIPOS DE
ELEVACION DE CARGAS- TRABAJOS EXCEPCIONALES
ACTUALIZACION/MODIFICACIONES A
31/12/2010
UNE EN 14502:2010
-Certificación?
Visados Técnicos?
Marcado CE?
Procedimiento?
CT-83/2010 INSPECCION DE
TRABAJO
CRITERIOS/DOCUMENTO
MINISTERIO TRABAJO
27/4/2010
BORRADOR GUIA TECNICA
ANEXO II- RD 1215/97
© FREMAP
44. CESTAS ELEVACION ACOPLADAS A GRUAS
1.-¿BAJO QUE NORMA SE
CERTIFICAN?
¿TIENEN QUE TENER MARCADO CE?
2.-¿CONDICIONES TECNICAS DE LA
PLATAFORMA/CESTA MINIMAS DE
SEGURIDAD A CUMPLIR?
3.-PROTOCOLO MINIMO A TENER
EN CUENTA PARA SU “USO”
4.-OBLIGACIONES DE LAS
EMPRESAS PARA TRABAJOS
EXCEPCIONALES
© FREMAP
45. CESTAS ELEVACION ACOPLADAS A GRUAS
1.-¿BAJO QUE NORMA SE CERTIFICAN?
Convenio de la Construcción- ARTICULO 202
“Las cestas suspendidas deben cumplir la normativa
vigente, haber sido ensayadas y certificadas por el
fabricante y disponer del marcado CE, conforme al la
Directiva de Comercialización de los Equipos.
La norma UNE –EN 14502-1:2010 no puede
ser considerada como un medio de
conformidad con la Directiva de Máquinas
(ÚLTIMO PARRAFO DEL APARTADO
INTRODUCCION DE LA UNE 14502-1:2010)
© FREMAP
48. 2.-CONDICIONES TECNICAS MINIMAS PARA LAS
CESTAS-NORMA UNE EN 14502-NOVIEMBRE 2010
ESTA NORMA OBLIGA AL USUARIO ASÍ COMO A LAS PERSONAS QUE
COMERCIALIZAN ESTAS CESTAS
1.- CESTA ELEVACION.CONSTRUCCION
1.1 Condiciones Generales. APARTADO 5.1.
1.-ALTURA MINIMA CESTA 2,00 M.
2.-CUBIERTA (TEJADO) SI EXISTE RIESGO DE CADA DE OBJETOS.
3- DIAMETRO MAXIMO DE LA CUBIERTA 20 MM.
4. DEBE AGUANTAR EL IMPACTO DE UNA CAIDA DE UNA ESFERA DE 7
KG CAIDA DESDE UNA ALTURA DE 2M.
5.- DEBE ESTAR PROTEGIDA CONTRA LA CORROSIÓN.
1.2 Suelo de la Cesta
1.-DEBE SE SOLDADO O ESTAR ATORNILLADO
2.-DEBE SER ANTIDESLIZANTE. VER NORMA 13586:2004 +A1:2008-
ANEXO B.
3- DEBE DISPONER DE DRENAJE.
4. LA ABERTURA DEL SUELO NO DEBE SER SUPERIOR A 20MM.
5.-EL ESPACIO LIBRE EN EL SUELO DE LA CESTA DEBE SER DE 0,6 X 0,6
PARA UNA SOLA PERSONA Y 0,4 X 0,4 M PARA CADA PERSONA
ADICIONAL.
6-EL ESPACIO LIBRE BAJO LOS PIES DEBE SER:-Profundidad 150 mm.
-Altura entre 50 y 120 mm.
© FREMAP
49. 2.-CONDICIONES TECNICAS MINIMAS PARA LAS
CESTAS-NORMA UNE EN 14502-NOVIEMBRE 2010
ACCESORIOS PARA LA ELEVACION DE CARGAS.
APARTADO 5.3 NORMA
LOS ACCESORIOS DE ELEVACION DEBEN SER ANCLADOS
A LA CESTA DE FORMA QUE SOLAMENTE PUEDEN SER
DESENGANCHADOS MEDIANTE HERRAMIENTAS
No permitido utilizar los ACCESORIOS DE
ELEVACION(CABLES-CADENAS-GRILLETES
PARA OTROS USOS
© FREMAP
50. 3.-PROTOCOLO PARA “USO” DE LAS CESTAS-
NORMA UNE EN 14502-NOVIEMBRE 2010
1 PERSONA ASIGNADA A NO DEBE TENER
LA TAREA TAREAS ADICIONALES
2- MEDIO DE
COMUNICACIÓN ENTRE EL MEDIO DE
COMUNICACIÓN
LA PERSONA DE LA
CESTA Y EL GRUISTA DEBE SER VISIBLE
Y AUDIBLE
INSPECCION DE LA ANTES DE SU USO
CESTA Y ACCESORIOS
PERSONAL DE LA CESTA
USO DE ARNES
© FREMAP
56. PLATAFORMAS ELEVADORAS-PEMP- NORMATIVA
PRESENCIA DE RECURSOS PREVENTIVOS CT 83/2010
CRITERIO TECNICO 83/2010 DE LA
DIRECCION GENERAL DE LA
INSPECCION DE TRABAJO
DEROGA EL CT 39/2004)
1ª CONSIDERACION
LA DESIGNACION Y PRESENCIA DEL
MISMO NO
EXCLUYE O
SUSTITUYE SU DEBER DE
PROTECCION (ART. 14.1 DE LA LPRL
© FREMAP

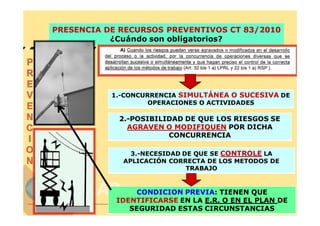

57. PRESENCIA DE RECURSOS PREVENTIVOS CT 83/2010
¿Cuándo son obligatorios?
1.-CONCURRENCIA SIMULTÁNEA O SUCESIVA DE
OPERACIONES O ACTIVIDADES
2.-POSIBILIDAD DE QUE LOS RIESGOS SE
AGRAVEN O MODIFIQUEN POR DICHA
CONCURRENCIA
3.-NECESIDAD DE QUE SE CONTROLE LA
APLICACIÓN CORRECTA DE LOS METODOS DE
TRABAJO
CONDICION PREVIA: TIENEN QUE
IDENTIFICARSE EN LA E.R. O EN EL PLAN DE
SEGURIDAD ESTAS CIRCUNSTANCIAS © FREMAP

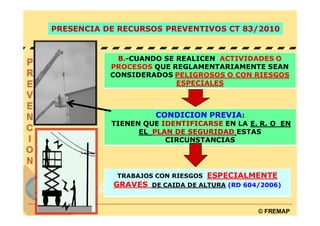

58. PRESENCIA DE RECURSOS PREVENTIVOS CT 83/2010
B.-CUANDO SE REALICEN ACTIVIDADES O
PROCESOS QUE REGLAMENTARIAMENTE SEAN
CONSIDERADOS PELIGROSOS O CON RIESGOS
ESPECIALES
CONDICION PREVIA:
TIENEN QUE IDENTIFICARSE EN LA E. R. O EN
EL PLAN DE SEGURIDAD ESTAS
CIRCUNSTANCIAS
TRABAJOS CON RIESGOS ESPECIALMENTE
GRAVES DE CAIDA DE ALTURA (RD 604/2006)
© FREMAP
59. PRESENCIA DE RECURSOS PREVENTIVOS CT 83/2010
B-TRABAJOS CON RIESGOS ESPECIALMENTE
GRAVES DE CAIDA DE ALTURA
Trabajos en que se utilicen técnicas de acceso
y posicionamiento mediante cuerdas.
Trabajos de montaje y desmontaje de
andamios.
Trabajos de montaje y desmontaje de REDES
DE SEGURIDAD
Trabajos a más de 6 m altura o menor en que
la protección del trabajador no pueda ser
asegurada totalmente sino mediante
utilización de un EPI contra dicho riesgo
© FREMAP
60. RECURSOS PREVENTIVOS – CT 83/2010
-TRABAJOS CON PLATAFORMAS ELEVADORAS Y CESTAS ACOPLADAS A GRUAS
ASPECTOS VALORADOS SI NO
1-Están recogidas en la E.R. las Medidas Preventivas
generales para la realización de estas tareas o actividad
2.-Están recogidas en la E.R. o Plan de Seguridad los trabajos que
pueden verse AGRAVADOS O MODIFICADOS por
a.-Concurrencia simultánea o sucesiva de operaciones o
actividades
b.-Posibilidad de que los riesgos se agraven o modifiquen por
dicha concurrencia
c.- Necesidad de que se controle la aplicación correcta de métodos
de trabajo.
3.-¿Están contemplados en la Evaluación de Riesgos la
identificación de TRABAJOS O TAREAS integrantes del puesto de
trabajo ligados a las actividades o procesos peligrosos o con riesgos
especiales? Art. 22 bis párrafo 2º.
a.-Trabajos con riesgos especialmente graves de caídas desde
altura
b.- Actividades en las que su utilicen máquinas que carezcan de
Declaración CE de conformidad por ser su fecha de
comercialización anterior a la exigencia de Declaración de carácter
obligatorio © FREMAP
61. RECURSOS PREVENTIVOS – CT 83/2010
-TRABAJOS CON PLATAFORMAS ELEVADORAS-
ASPECTOS VALORADOS SI NO
4.-Está identificado en la PLANIFICACION PREVENTIVA O PLAN
. SEGURIDAD la forma de llevarse a cabo la presencia de los
DE
Recursos Preventivos
5.-La formación y capacitación de los Recursos preventivos
.
¿están recogidos en la Planificación de la actividad preventiva de
la empresa o en el Plan de Seguridad si se trata de obras de la
construcción?
-Capacidad
-Formación mínima y/o complementaria requerida
6.- El Recurso Preventivo tiene asignadas por escrito las
funciones sobre PUESTOS, LUGARES O CENTRO DE TRABAJO en
que deba desarrollar su vigilancia, ASI COMO LAS INDICADAS
en la legislación vigente para actuar como Recurso Preventivo
7.- La persona que actúa como RECURSO PREVENTIVO sus
funciones para este puesto están de acuerdo con su categoría
profesional
8-La empresa ha IDENTIFICADO ante el resto de los trabajadores
para su conocimiento quién es el trabajador a quién se le ha
asignado la presencia, ASI COMO QUE DEBEN SEGUIR SUS
INDICACIONES. © FREMAP
62. PLATAFORMAS ELEVADORAS DE MASTIL-
NORMA UNE-EN 1495-1997 + A2:2009(ENERO 2010)
NORMA UNE-EN 1495-1997 + A2:2009(ENERO 2010)
ANULA Y SUSTITUYE A LA UNE-EN 1495:1997
© FREMAP
63. PLATAFORMAS ELEVADORAS DE MASTIL-
NORMA UNE-EN 1495-1997 + A2:2009(ENERO 2010)
TENGA UNO O DOS MASTILES
MASTIL ANCLADO O NO ANCLADO
MASTIL FIJO O DE LONGITUD
VARIABLE
MASTILES VERTICALES O
INCLINADOS DE 0 A 30º
LA NORMA APLICA TANTO PARA LA PTDM TEMPORALES
COMO PERMANENES
© FREMAP
64. PLATAFORMAS ELEVADORAS DE MASTIL-
NORMA UNE-EN 1495-1997 + A2:2009(ENERO 2010)
PERSONA COMPETENTE.
DEFINICION
APARTADO 3.30.-
Persona que tiene conocimiento
práctico y teórico, así como
experiencia necesaria de ésta
PDM para desempeñar la función
de manera satisfactoria
USUARIO(SOCIEDAD USUARIA)
APARTADO 3.31.
La persona o sociedad que tiene el
control directo sobre la utilización
de la PTDM
© FREMAP
65. PLATAFORMAS ELEVADORAS DE MASTIL-
NORMA UNE-EN 1495-1997 + A2:2009(ENERO 2010)
DOCUMENTACION LEGISLACION CUMPLE NO
CUMPLE
1.1 Documentación
Específica
Manual de Instrucciones UNE-EN 1495
Marcado CE RD 1644/2008
Declaración de conformidad
© FREMAP
66. PLATAFORMAS ELEVADORAS DE MASTIL-
NORMA UNE-EN 1495-1997 + A2:2009(ENERO 2010)
LEGISLACION CUMPLE NO
DOCUMENTACION CUMPLE
1.2- CERTIFICADO DE LA
INSTALACIÓN DE LA PLATAFORMA UNE-EN 1495
Apartado 7.1.2.14 RD 1644/2008
© FREMAP

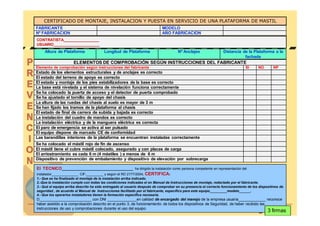

67. CERTIFICADO DE MONTAJE, INSTALACION Y PUESTA EN SERVICIO DE UNA PLATAFORMA DE MASTIL
FABRICANTE MODELO
Nº FABRICACION AÑO FABRICACION
CONTRATISTA_________________
USUARIO______________________
Altura de Plataforma Longitud de Plataforma Nº Anclajes Distancia de la Plataforma a la
fachada
ELEMENTOS DE COMPROBACIÓN SEGÚN INSTRUCCIONES DEL FABRICANTE
Elemento de comprobación según instrucciones del fabricante SI NO NP
Estado de los elementos estructurales y de anclajes es correcto
El estado del terreno de apoyo es correcto
El estado y montaje de los pies estabilizadores de la base es correcto
La base está nivelada y el sistema de nivelación funciona correctamente
Se ha colocado la puerta de acceso y el detector de puerta comprobado
Se ha ajustado el tornillo de apoyo del chasis
La altura de las ruedas del chasis al suelo es mayor de 3 m
Se han fijado los tramos de la plataforma al chasis
El estado de final de carrera de subida y bajada es correcto
La instalación del cuadro de mandos es correcto
La instalación eléctrica y de la manguera eléctrica es correcta
El paro de emergencia se activa al ser pulsado
El equipo dispone de marcado CE de conformidad
Las barandillas interiores de la plataforma se encuentran instaladas correctamente
Se ha colocado el mástil rojo de fin de ascenso
El mástil tiene el cubre mástil colocado, asegurado y con placas de carga
El arriostramiento es cada 6 m (4 mástiles ) a menos de 6 m
Dispositivo de prevención de embalamiento y dispositivo de elevación por sobrecarga
El TECNICO_______________________________ ha dirigido la instalación como persona competente en representación del
instalador______________ CIF:_________ y según el RD 2177/2004, CERTIFICA:
1.- Que se ha finalizado el montaje de la instalación arriba indicado.
2.-Que la instalación cumple con todas las condiciones indicadas el en Manual de Instrucciones de montaje, redactado por el fabricante.
3.- Qué el equipo arriba descrito ha sido entregado al usuario después de comprobar en su presencia el correcto funcionamiento de los dispositivos de
seguridad , de acuerdo al Manual de Instrucciones facilitado por el fabricante, específico para este equipo_________modelo______.
4.- Que los operarios instaladores tienen la formación específica necesaria.
D_________________________ con DNI ______________en calidad de encargado del manejo de la empresa usuaria_____________ reconoce
haber asistido a la comprobación descrito en el punto 3, de funcionamiento de todos los dispositivos de Seguridad, de haber recibido las
instrucciones de uso y comprobaciones durante el uso del equipo
3 firmas
© FREMAP
68. PLATAFORMAS ELEVADORAS DE MASTIL-
NORMA UNE-EN 1495-1997 + A2:2009(ENERO 2010)
¿QUIEN PUEDE SER LA PERSONA COMPETENTE PARA SU
INSTALACION?
1.2.PERSONAL COMPETENTE PARA SU INSTALACION
A-SUPERVISOR –TITULACION UNIVERSITARIA UNE EN 1495
B-MONTADOR/ES(2 AÑOS CERTIFICADOS POR RD 1215/97
EMPRESARIO Y CURSO N. BASICO 50 HORAS RD 2177/2004
© FREMAP
69. PLATAFORMAS ELEVADORAS DE MASTIL-
NORMA UNE-EN 1495-1997 + A2:2009(ENERO 2010)
LEGISLACION CUMPLE NO
DOCUMENTACION CUMPLE
1.3- Plan de montaje CON SUS
NOTAS DE CALCULO RD2177/2004
¿Cuándo hay que hacerlo?
PLATAFORMAS SIN MARCADO CE
PLATAFORMAS CON MARCADO CE QUE HAN SIDO
MODIFICADAS”MODIFICACION SUSTANCIAL”
CUANDO SE MONTEN SOBRE CONFIGURACIONES NO PREVISTAS
EN EL MANUAL DE INSTRUCCIONES
© FREMAP
70. PLATAFORMAS ELEVADORAS DE MASTIL-
¿Quién PUEDE HACER UN PLAN DE MONTAJE/DESMONTAJE?
Exclusivamente una persona con
titulación universitaria de carácter
técnico que lo habilite, siendo los
perfiles más adecuados los siguientes:
• Arquitectos.
• Arquitectos técnicos
• Ingenieros
• Ingenieros Técnicos
Se deberá aportar ANTES del inicio de
los trabajos por la empresa
INSTALADORA
© FREMAP
71. PLATAFORMAS ELEVADORAS DE MASTIL-
NORMA UNE-EN 1495-1997 + A2:2009(ENERO 2010)
DOCUMENTACION LEGISLACION NO
CUMPLE CUMPLE
1.4-Evaluación de Riesgos para RD1215/97
situaciones no configuradas
(PLAN DE MONTAJE) APARTADO 1.5
UNE 1495
© FREMAP
72. PLATAFORMAS ELEVADORAS DE MASTIL-
NORMA UNE-EN 1495-1997 + A2:2009(ENERO 2010)
DOCUMENTACION LEGISLACION NO
CUMPLE CUMPLE
1.5-Nombre de los trabajadores UNE 1495:2010
usuarios y formación de los RD 1627/97
mismos
En cualquier circunstancia para el desarrollo de las tareas
asociadas a la utilización de los aparatos elevadores y
accesorios SERA NECESARIO LA AUTORIZACION EXPRESA Y
NOMINATIVA de la empresa a que pertenece el trabajador.
RD 1627/97
© FREMAP

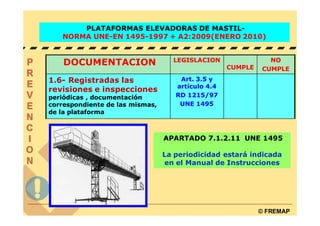

73. PLATAFORMAS ELEVADORAS DE MASTIL-
NORMA UNE-EN 1495-1997 + A2:2009(ENERO 2010)
DOCUMENTACION LEGISLACION NO
CUMPLE CUMPLE
1.6- Registradas las Art. 3.5 y
artículo 4.4
revisiones e inspecciones
periódicas , documentación RD 1215/97
correspondiente de las mismas, UNE 1495
de la plataforma
APARTADO 7.1.2.11 UNE 1495
La periodicidad estará indicada
en el Manual de Instrucciones
© FREMAP
74. PLATAFORMAS ELEVADORAS DE MASTIL-
NORMA UNE-EN 1495-1997 + A2:2009(ENERO 2010)
DOCUMENTACION LEGISLACION NO
CUMPLE CUMPLE
1.7 Registradas las
COMPROBACIONES DIARIA Art. 3.5 y
artículo 4.4
por el usuario: RD 1215/97
VER LISTA CHEQUEO
UNE 1495
© FREMAP
75. PLATAFORMAS ELEVADORAS DE MASTIL-
NORMA UNE-EN 1495-1997 + A2:2009(ENERO 2010)
LISTA DE CHEQUEO DIARIO POR EL USUARIO-apartado 7.1.2.9
ASPECTOS A COMPROBAR BIEN MAL OBSERVACIONES
FRENOS
PARADA DE EMERGENCIA
ESTADO CABLE DE ALIMENTACION
INTERRUPTORES FINAL DE CARRERA
BARANDILLAS
ESTADO ANCLAJES DEL MASTIL
CABLES
PANELES DE INFORMACION
ESTABILIZADORES
HERRAMIENTAS Y OTROS OBJETOS
QUE SOBRESALGAN DEL GÁLIBO
© FREMAP
76. PLATAFORMAS ELEVADORAS DE MASTIL-
NORMA UNE-EN 1495-1997 + A2:2009(ENERO 2010)
DOCUMENTACION LEGISLACION NO
CUMPLE CUMPLE
1.9.PELIGROS NO CUBIERTOS
EN LA UNE 1495 (E. RIESGOS.)
1.1.-Puesta en Obra
1.2-Montaje y Desmontaje
1.3-Fijación o elevación de material RD 1215/97
que no sea parte constitutivo de la UNE 1495
plataforma. UNE 15563
1.4-Manipulación de sustancias
peligrosas.
1.5. Presencia de grúa torre en radio
de acción.
1.6-Minimización de riesgos para el
publico(UNE-CEN 15563:2009)
© FREMAP
77. PLATAFORMAS ELEVADORAS DE MASTIL-UNE 1495
RECUERDE
SE DEBE CONTROLAR E INDICAR EN LA EVALUACION DE
RIESGOS LOS RIESGOS DEL USO DE EQUIPOS EN LAS
PLATAFORMAS
FUERZAS DE REACCION HORIZONTAL
DERIVADAS DEL USO DE MAQUINARIA
EN LA PLATAFORMA:
-EQUIPO DE CHORRO DE AGUA
-EQUIPO DE GRANALLADO
-PERFORADORAS
-MARTILLOS ACCIONADOS
ELECTRICAMENTE
El fabricante debe especificar la fuerza
máxima autorizada
© FREMAP
78. PLATAFORMAS
SUSPENDIDAS DE NIVEL
VARIABLE- UNE EN 1808
FIJAS: BMU Unidad de
Mantenimiento de
Edificios
TSP-Plataformas
Temporales
Suspendidas
© FREMAP
79. PLATAFORMAS SUSPENDIDAS
DE NIVEL VARIABLE-
RD 2177-NORMA UNE-EN 1808
BMU
PARA UN SOLO EDIFICIO
O ESTRUCTURA QUE SE
DESPLAZAN DE FORMA
VERTICAL Y/O
HORIZONTAL
TSP
SE INSTALAN DE FORMA TEMPORAL
EN EDIFICIOS O ESTRUCTURAS
PARA TAREAS ESPECIFICAS DE
CONSTRUCCION, MANTENIMIENTO,
REPARACION
© FREMAP
80. PLATAFORMAS ELEVADORAS DE NIVEL VARIABLE
NORMA UNE-EN 1808/D 2177/2004
1.- Cable secundario 5- Barandilla delantera
2.- Cable suspensión 6.-Lira
3.-Dispositivo anticaídas 7.-Barandilla trasera
4.- Aparejo elevador 8.- Protección intermedia
© FREMAP
81. PLATAFORMAS ELEVADORAS DE NIVEL VARIABLE
NORMA UNE-EN 1808/RD 2177/2004
Utilización en condiciones severas
(c. ambientales extremas, ambientes
corrosivos, campos magnéticos elevados
Utilización sometida a reglas
especiales(ejemplo atmósferas explosivas,
trabajos en líneas bajo tensión
Manipulación de cargas, cuya naturaleza
NO ESTAN podría engendrar situaciones peligrosas,
CUBIERTOS ejemplos CARGAS FRAGILES
LOS PELIGROS
Peligros que aparecen mientras se manipulan
cargas suspendidas acompañando a a
RD 1215/97 plataforma
OPERACIONES NO
CONSIDERADAPOR
Peligros que aparecen mientras que se utiliza
EL FABRICANTE
sobre una vía pública, por encima del agua o
donde no sea posible descender la
plataforma hasta una POSICION segura.
© FREMAP
82. PLATAFORMAS ELEVADORAS DE NIVEL VARIABLE

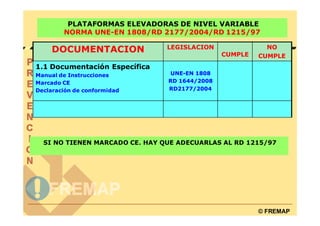

NORMA UNE-EN 1808/RD 2177/2004/RD 1215/97
DOCUMENTACION LEGISLACION NO
CUMPLE CUMPLE
1.1 Documentación Específica
Manual de Instrucciones UNE-EN 1808
Marcado CE RD 1644/2008
Declaración de conformidad RD2177/2004
SI NO TIENEN MARCADO CE. HAY QUE ADECUARLAS AL RD 1215/97
© FREMAP
83. PLATAFORMAS ELEVADORAS DE NIVEL VARIABLE
NORMA UNE-EN 1808/RD 2177/2004/RD 1215/97
DOCUMENTACION LEGISLACION NO
CUMPLE CUMPLE
2-CERTIFICADO DE MONTAJE RD 1215/97
UNE 1808
2.1- PLAN DE MONTAJE: RD 1644/2008
A.-CUANDO NO TENGAN MARCADO CE
RD 2177/2004
B.-CUANDO NO SEAN CONDICIONES
CONSIDERADAS POR EL FABRICANTE
Supervisado por persona con formación
universitaria
3.-EVALUACION DE RIESGOS PARA RD2177/2004
OPERACIONES NO CONSIDERADAS POR RD 1215/97
EL FABRICANTE
© FREMAP
84. PLATAFORMAS ELEVADORAS DE NIVEL VARIABLE
NORMA UNE-EN 1808/RD 2177/2004/RD 1215/97
DOCUMENTACION LEGISLACION NO
RD 1215/97 CUMPLE CUMPLE
ESTA DOCUMENTADA LA
EVALUACION DE RIESGOS EN EL
PLAN DE MONTAJE
EJEMPLOS
1.-EMPUJES HORIZONTALES GENERADOS
SOBRE LA PLATAFORMA POR LOS
TRABAJADORES USUARIOS.
2.- EQUIPOS UTILIZADOS
-MANGUERAS DE RIEGO
-SISTEMAS DE PROYECCION DE MORTERO,
AISLANTES.
3.- ACCESO A LA PLATAFORMA EN
DISTINTOS NIVELES (EMBARQUES)
© FREMAP
85. PLATAFORMAS ELEVADORAS DE NIVEL VARIABLE MANUALES
NORMA UNE-EN 1808/RD 2177/2004
SIEMPRE PLAN DE MONTAJE ¿POR QUÉ?
1.-PORQUE SE DESCONOCEN POR ESO ES NECESARIO
LAS CONDICIONES DE ANCLAJE APORTAR:
O CONTRAPESOS AL FORJADO. ESPECIFICACIONES DE
LAS LIMITACIONES PORTANTES LOS PUNTOS DE APOYO
DEL FORJADO (RESISTENCIA Y
ESTABILIDAD)
2.-SUSTITUCION POR EL USUARIO O
INSTALADOR DE ALGUN ELEMENTO POR
OTRO CONFIGURANDO UN NUEVO
EQUIPO DE PROCEDENCIA DISTINTA
(INVALIDANDO LA CONFORMIDAD DEL
EQUIPO)
Ejemplo: sustitución de pescantes por
elementos estructurales integrados en
la propia construcción, lo que precisa
justificación técnica, pruebas de carga
de acuerdo a las solicitudes previstas
© FREMAP
86. PLATAFORMAS ELEVADORAS DE NIVEL VARIABLE
NORMA UNE-EN 1808/RD 2177/2004/RD 1215/97
DOCUMENTACION LEGISLACION NO
CUMPLE CUMPLE
EJEMPLO FOTOGRAFICO DE
DOCUMENTACION PARA OPERACIONES
NO CONSIDERADAS POR EL FABRICANTE:
-PLAN DE MONTAJE
-EVALUACION DE RIESGOS
Cualquier otra configuración sólo es posible previa evaluación de
riesgos específica y plan de montaje redactado por Técnico con
titulación habilitante, incluido nota de cálculo.
© FREMAP
87. PLATAFORMAS ELEVADORAS DE NIVEL VARIABLE
NORMA UNE-EN 1808/RD 2177/2004/RD 1215/97
NOMBRAMIENTO DE LOS MONTADORES PLATAFORMA
La empresa instaladora de la Plataforma
Elevadora de Nivel Variable (Ref; ____________
CERTIFICA QUE:
D…………………………….. es AUTORIZADO como
MONTADOR del citado equipo
Y que dispone de la Experiencia y FORMACION
correspondiente sobre su instalación. Tiene a su
disposición el del Manual de la Plataforma, así
como el Plan de Montaje. Ha sido informado de los
riesgos relacionados con el lugar y otras
condiciones del entorno de trabajo donde se va a
utilizar dicho equipo.
Fdo: ____________________
(Nombre y apellidos, fecha)
© FREMAP

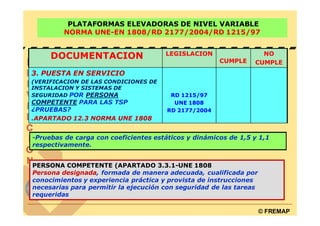

88. PLATAFORMAS ELEVADORAS DE NIVEL VARIABLE
NORMA UNE-EN 1808/RD 2177/2004/RD 1215/97
DOCUMENTACION LEGISLACION NO
CUMPLE CUMPLE
3. PUESTA EN SERVICIO
(VERIFICACION DE LAS CONDICIONES DE
INSTALACION Y SISTEMAS DE
SEGURIDAD POR PERSONA RD 1215/97
COMPETENTE PARA LAS TSP UNE 1808
¿PRUEBAS? RD 2177/2004
.APARTADO 12.3 NORMA UNE 1808
-Pruebas de carga con coeficientes estáticos y dinámicos de 1,5 y 1,1
respectivamente.
PERSONA COMPETENTE (APARTADO 3.3.1-UNE 1808
Persona designada, formada de manera adecuada, cualificada por
conocimientos y experiencia práctica y provista de instrucciones
necesarias para permitir la ejecución con seguridad de las tareas
requeridas
© FREMAP
89. PLATAFORMAS ELEVADORAS DE NIVEL VARIABLE
NORMA UNE-EN 1808/RD 2177/2004/RD 1215/97
La empresa instaladora de la Plataforma
Elevadora de Nivel Variable (Ref; ____________
CERTIFICA QUE:
D…………………………….. es AUTORIZADO como
SUPERVISOR PARA MONTAJE, INSPECCION
Y CONTROL PERIODICO del citado equipo
Y que dispone de la Experiencia y FORMACION
DE MAS DE 2 AÑOS (se acompaña Anexo sobre
experiencia acreditada y formación de 50 h).
Tiene a su disposición el del Manual de la
Plataforma, así como el Plan de Montaje. Ha sido
informado de los riesgos relacionados con el lugar
y otras condiciones del entorno de trabajo donde
se va a utilizar dicho equipo.
Fdo: ____________________
(Nombre y apellidos, fecha)
© FREMAP
90. PLATAFORMAS ELEVADORAS DE NIVEL VARIABLE
NORMA UNE-EN 1808/RD 2177/2004/RD 1215/97
DOCUMENTACION LEGISLACION NO
CUMPLE CUMPLE
5 -MANUAL DE
UNE 1808
INSTRUCCIONES (A
RD 1215/97
DISPOSICION DE LOS OPERADORES DEL
EQUIPO)
© FREMAP
91. PLATAFORMAS ELEVADORAS DE NIVEL VARIABLE
NORMA UNE-EN 1808/RD 2177/2004/RD 1215/97
DOCUMENTACION LEGISLACION NO
CUMPLE CUMPLE
6 –FICHA DE CONTROL DIARIO
DE LA TSP (antes de su uso) UNE 1808
(por persona competente). RD 1215/97
Apartado 14.6 UNE 1808
PERSONA COMPETENTE (APARTADO 3.3.1-UNE 1808
Persona designada, formada de manera adecuada, cualificada por
conocimientos y experiencia práctica y provista de instrucciones
necesarias para permitir la ejecución con seguridad de las tareas
requeridas
© FREMAP

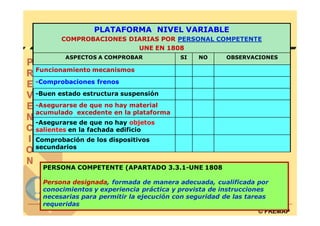

92. PLATAFORMA NIVEL VARIABLE
COMPROBACIONES DIARIAS POR PERSONAL COMPETENTE
UNE EN 1808
ASPECTOS A COMPROBAR SI NO OBSERVACIONES
Funcionamiento mecanismos
-Comprobaciones frenos
-Buen estado estructura suspensión
-Asegurarse de que no hay material
acumulado excedente en la plataforma
-Asegurarse de que no hay objetos
salientes en la fachada edificio
Comprobación de los dispositivos
secundarios
PERSONA COMPETENTE (APARTADO 3.3.1-UNE 1808
Persona designada, formada de manera adecuada, cualificada por
conocimientos y experiencia práctica y provista de instrucciones
necesarias para permitir la ejecución con seguridad de las tareas
requeridas
© FREMAP
93. PLATAFORMAS ELEVADORAS DE NIVEL VARIABLE
NORMA UNE-EN 1808/RD 2177/2004/RD 1215/97
DOCUMENTACION LEGISLACION NO
CUMPLE CUMPLE
7-Registradas las Art. 3.5 y
artículo 4.4
revisiones periódicas
documentación correspondiente RD 1215/97
de las mismas, de la plataforma
7.1 LOS CERTIFICADOS DE LOS UNE 1808
CABLES DEBEN CONSERVARSE Apartado 14.7
© FREMAP

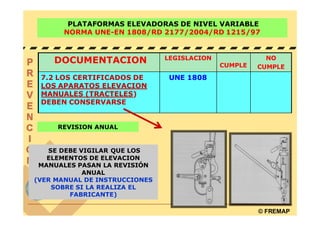

94. PLATAFORMAS ELEVADORAS DE NIVEL VARIABLE
NORMA UNE-EN 1808/RD 2177/2004/RD 1215/97
DOCUMENTACION LEGISLACION NO
CUMPLE CUMPLE
7.2 LOS CERTIFICADOS DE UNE 1808
LOS APARATOS ELEVACION
MANUALES (TRACTELES)
DEBEN CONSERVARSE
REVISION ANUAL
SE DEBE VIGILAR QUE LOS
ELEMENTOS DE ELEVACION
MANUALES PASAN LA REVISIÓN
ANUAL
(VER MANUAL DE INSTRUCCIONES
SOBRE SI LA REALIZA EL
FABRICANTE)
© FREMAP
