Las tensoestructuras son estructuras ligeras formadas por elementos rígidos y flexibles como postes, cables y textiles tensionados, lo que permite crear soluciones arquitectónicas no convencionales. Proporcionan grandes luces con pocos apoyos y aportan estética, transparencia y vistas sin obstáculos. Se usan comúnmente para cubrir estadios, centros comerciales y de transporte. Su diseño implica cálculos estructurales, determinación de la forma, estrategias medioambientales y detalles constructivos como

1. nas
textiles
Tenso estructuras

2. Las
Tensoestruct
uras
Son coberturas basadas en estructuras
ligeras, las cuales logran una gran
estabilidad combinando las fuerzas de
elementos rígidos, con la versatilidad de
elementos flexibles.
Pueden ser elaboradas con postes, cables,
pilares y textiles tensionados dando como
resultado soluciones arquitectónicas no
convencionales de gran belleza.

3. Característic
as
- Cubren grandes luces con estructuras
ligeras
- Simplicidad de elementos
- Aporte estético
- Variedad de translucidez en el espacio
techado
- Permite vistas sin obstáculos
- Estructura con mínimo número de apoyos

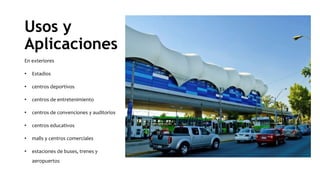

4. Usos y
Aplicaciones
En exteriores
• Estadios
• centros deportivos
• centros de entretenimiento
• centros de convenciones y auditorios
• centros educativos
• malls y centros comerciales
• estaciones de buses, trenes y
aeropuertos

5. Se agrupan a los siguientes sistemas:
I. Membranas tensionadas
II. Tensegrity: basado en el empleo de componentes aislados comprimidos que se encuentran dentro de una red tensada continua, de
tal modo que los miembros comprimidos (barras) no se tocan entre sí y están unidos únicamente por medio de componentes
traccionados (cables) que son los que delimitan espacialmente dicho sistema.
III. Estructuras neumáticas: se basa en la estabilidad a partir de las diferencias de presión de aire generada entre el interior de una
membrana y el entorno exterior, produciendo una tensión en la superficie de la delgada membrana que le otorga una rigidez y firmeza.
I II III

6. Propiedades
Mecánicas
LA TRACCIÓN
Es la principal propiedad de las tenso-
estructura.
Se calcula el alargamiento por tracción y la
resistencia a la rotura, expresadas en la
fórmula “R= σ/p” donde “R” es el
alargamiento de rotura, “σ” la tensión de
rotura y “p” el peso específico del cable.
LA PROPAGACIÓN DEL RASGADO
Cuando se produce un rasgado en la tela,
esta se puede propagar siguiendo la línea
de corte hasta cierto punto donde el
entramado y configuración de los tejidos
internos detienen la propagación del corte.

7. INFLUENCIA DE LA HUMEDAD Y
TEMPERATURA
Es un factor importante de diseño que
involucra las condiciones climáticas del
lugar donde se edifique la estructura y del
uso que en ella se realice.
El incremento de la temperatura puede
reducir la capacidad portante de las
membranas entre un 25% y 70%, sin
embargo esto se puede compensar
mediante un diseño óptimo y utilizando
materiales que se adapten de manera
eficiente al clima.

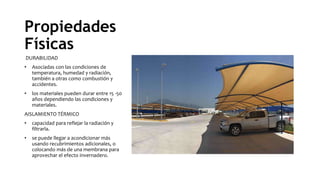

8. Propiedades
Físicas
DURABILIDAD
• Asociadas con las condiciones de
temperatura, humedad y radiación,
también a otras como combustión y
accidentes.
• los materiales pueden durar entre 15 -50
años dependiendo las condiciones y
materiales.
AISLAMIENTO TÉRMICO
• capacidad para reflejar la radiación y
filtrarla.
• se puede llegar a acondicionar más
usando recubrimientos adicionales, o
colocando más de una membrana para
aprovechar el efecto invernadero.

9. ACÚSTICA
caracterizada por la alta reflectividad de las
vibraciones sonoras, en frecuencias entre
500 a 2000 Hz. Dando un pobre
desempeño y dificultad en la propagación
del audio que pueden ser resueltos
aplicando recubrimientos internos con
materiales porosos que absorben el sonido
y reducen las vibraciones.
TRANSPARENCIA
• Las textiles de estas estructuras tienen
la peculiaridad de ser estructuras muy
luminosas debido a la fácil propagación
de la luz por toda su superficie si se
quiere.
• Generalmente los factores de
transparencia van entre el 10% y 50%,
aunque se pueden crear superficies mas
opacas según los requerimientos de
diseño.

10. Elementos y
materiales
se componen principalmente por una membrana textil y una red de cables altamente flexibles, por lo que sus
elementos forman un sistema basado en la flexibilidad y la tensión
RELINGAS MENBRANA TEXTIL CABLES MÁSTIL Y BORDES RÍGIDOS PUNTOS DE ANCLAJE

11. Proceso de
diseño
Puede resumirse en las fases siguientes:
• Información previa: programa, emplazamiento,
dimensiones, límites, materiales y medios disponibles.
• Anteproyecto: establecimiento de la forma, curvatura y
desagüe, características arquitectónicas, relación con el
entorno, puntos de apoyo y anclaje
• Determinación de la forma
• Cálculo estructural. Obtención de tensiones y
deformaciones. Dimensionado.
• Estrategia medioambiental, acondicionamiento e
instalaciones: iluminación natural y artificial,
acondicionamiento térmico, acondicionamiento acústico,
resistencia al fuego, cableado, energía incorporada,
emisiones, residuos.
• Patronaje

12. Detalle
constructivo
1. Costuras y juntas de taller (cosidas, soldadas) y en obra (encoladas,
acordonadas, empresilladas, soldadas)
2. Bordes perimetrales flexibles (sin refuerzo, reforzados con dobladillo, cinta,
cuerda, cable interior o cable exterior), semi-libres (con elementos de
transición) y rígidos (tubo, perfil, empresillados, canal, guía).
3. Aristas: lima tesas colgadas, lima
tesas apoyadas, lima hoyas
atirantadas y lima hoyas apoyadas.
Cubierta del Polideportivo de Sant Esteve
empujada por cuatro lima hoyas formadas por
2 tubos 200 x 8 mm

13. 4. Esquinas: exteriores o abiertas y solapadas o cerradas.
Las cintas de refuerzo estiran la membrana en la
dirección del cable, impiden que se arrugue y
transmiten los esfuerzos tangenciales. Obsérvese que
ambos (los terminales de los cables y de las cintas)
están articulados a la placa de esquina, que está
apoyada y articulada al mástil exterior.
5. Puntos altos y bajos. Las cargas que circulan por la
superficie de la membrana se concentran hasta llegar al
punto de unión.
6. Placas de anclaje: bases de mástiles y de anclajes. Suele
ser favorable que las bases de los mástiles estén
articuladas para facilitar el montaje y para que no
transmitan momentos a la cimentación. Sin embargo,
puede interesar en algunos casos, que estén empotradas.
7. . Anclajes: activos (pretensados) y pasivos superficiales
(estacas, pilotes, pozos, zapatas, elementos de
pantalla, tablestacas, macizos, bolsas, tubos) o
profundos (placas, hélices, perfiles, emparrillados,
troncos, barras o macizos).

14. El desarrollo reciente de las tenso estructuras
es espectacular. Lo atestiguan, no solamente
sus aplicaciones como elementos de cubierta,
fachada o revestimiento, sino también las
obras que las utilizan como sistema
constructivo principal.
