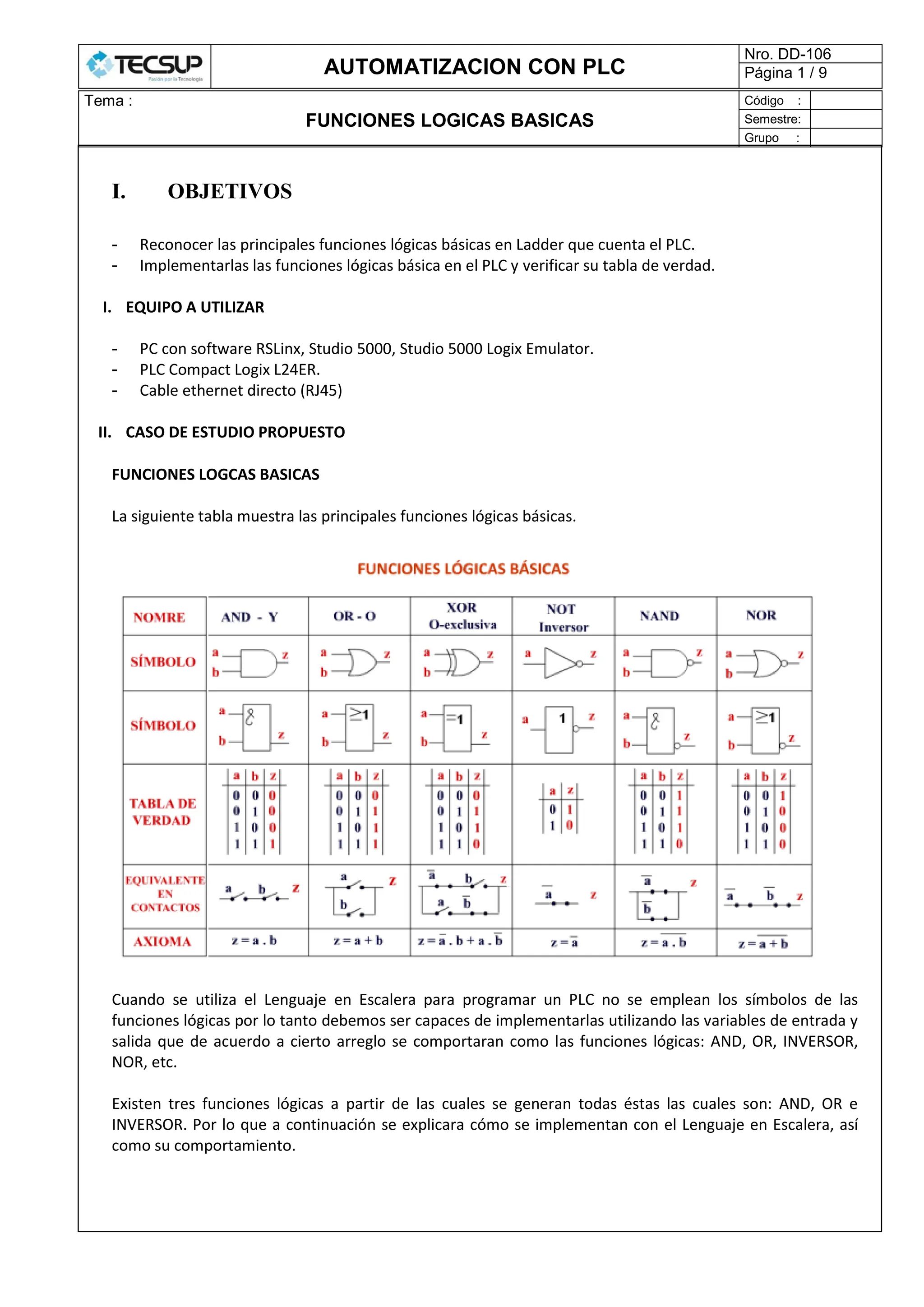

1. AUTOMATIZACION CON PLC
Nro. DD-106
Página 1 / 9
Tema :
FUNCIONES LOGICAS BASICAS
Código :
Semestre:
Grupo :
I. OBJETIVOS
- Reconocer las principales funciones lógicas básicas en Ladder que cuenta el PLC.
- Implementarlas las funciones lógicas básica en el PLC y verificar su tabla de verdad.
I. EQUIPO A UTILIZAR
- PC con software RSLinx, Studio 5000, Studio 5000 Logix Emulator.
- PLC Compact Logix L24ER.
- Cable ethernet directo (RJ45)
II. CASO DE ESTUDIO PROPUESTO
FUNCIONES LOGCAS BASICAS
La siguiente tabla muestra las principales funciones lógicas básicas.
Cuando se utiliza el Lenguaje en Escalera para programar un PLC no se emplean los símbolos de las
funciones lógicas por lo tanto debemos ser capaces de implementarlas utilizando las variables de entrada y
salida que de acuerdo a cierto arreglo se comportaran como las funciones lógicas: AND, OR, INVERSOR,
NOR, etc.
Existen tres funciones lógicas a partir de las cuales se generan todas éstas las cuales son: AND, OR e
INVERSOR. Por lo que a continuación se explicara cómo se implementan con el Lenguaje en Escalera, así
como su comportamiento.

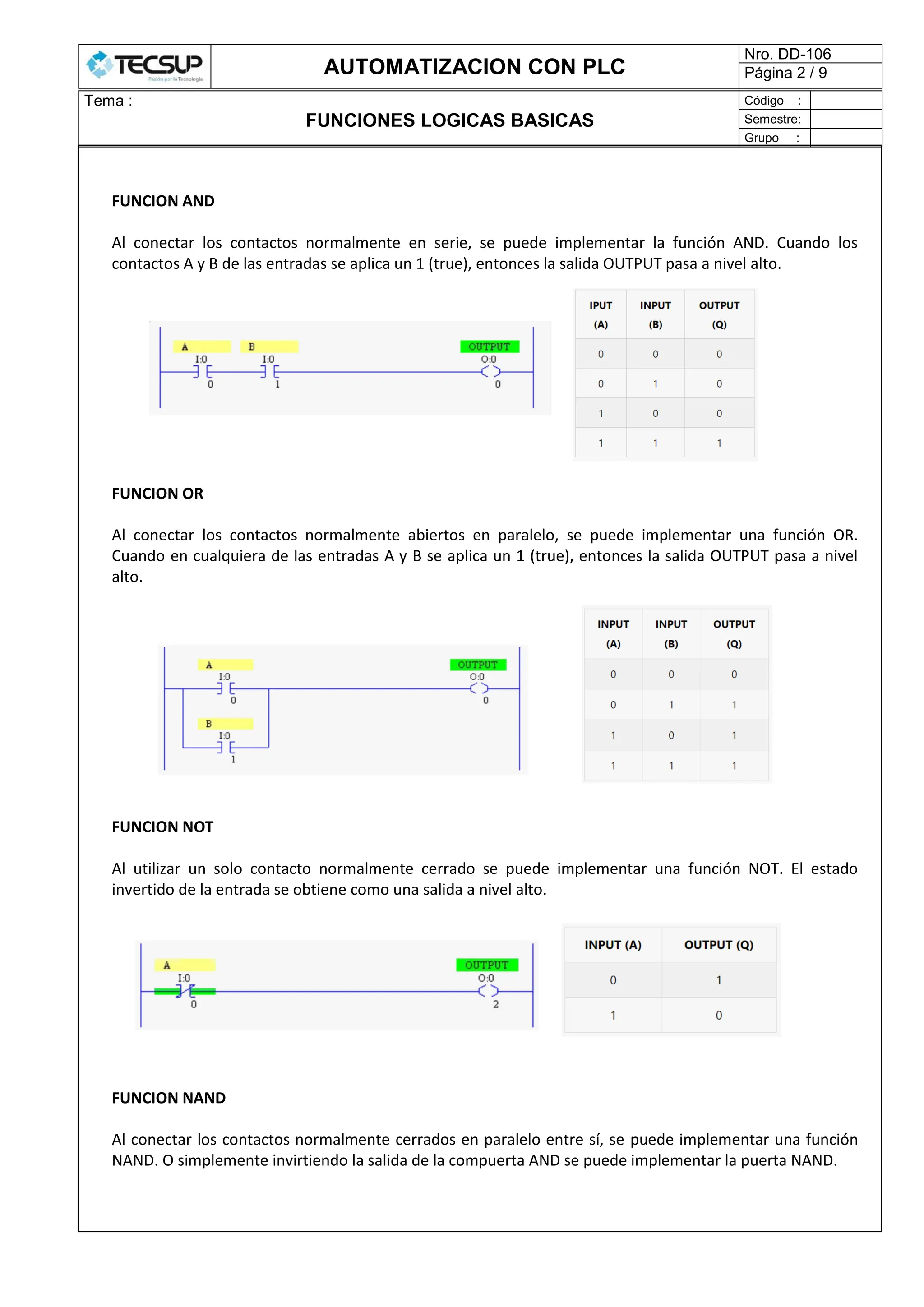

2. AUTOMATIZACION CON PLC
Nro. DD-106
Página 2 / 9
Tema :
FUNCIONES LOGICAS BASICAS
Código :
Semestre:
Grupo :
FUNCION AND
Al conectar los contactos normalmente en serie, se puede implementar la función AND. Cuando los
contactos A y B de las entradas se aplica un 1 (true), entonces la salida OUTPUT pasa a nivel alto.
FUNCION OR
Al conectar los contactos normalmente abiertos en paralelo, se puede implementar una función OR.
Cuando en cualquiera de las entradas A y B se aplica un 1 (true), entonces la salida OUTPUT pasa a nivel
alto.
FUNCION NOT
Al utilizar un solo contacto normalmente cerrado se puede implementar una función NOT. El estado
invertido de la entrada se obtiene como una salida a nivel alto.
FUNCION NAND
Al conectar los contactos normalmente cerrados en paralelo entre sí, se puede implementar una función
NAND. O simplemente invirtiendo la salida de la compuerta AND se puede implementar la puerta NAND.

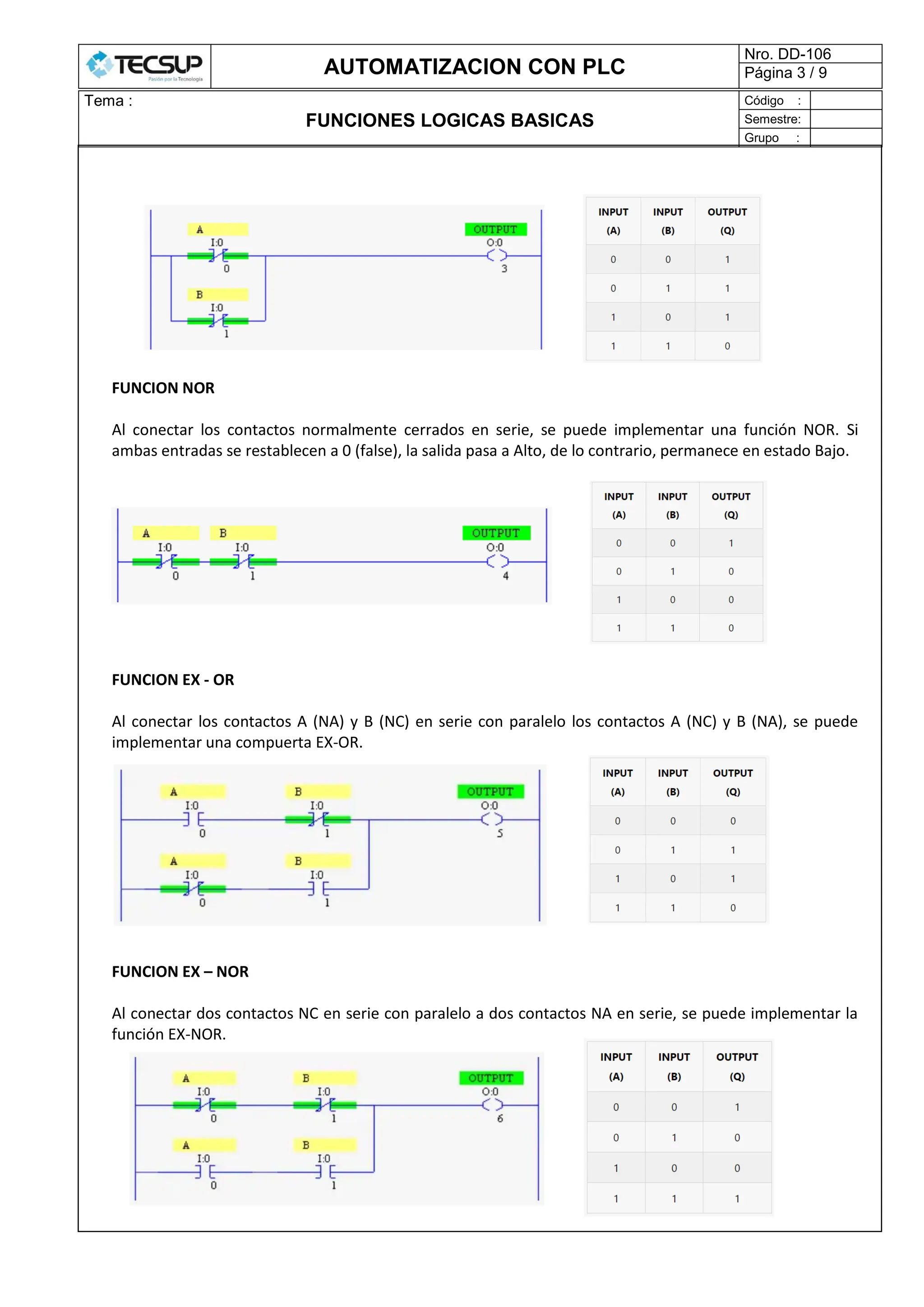

3. AUTOMATIZACION CON PLC
Nro. DD-106
Página 3 / 9
Tema :
FUNCIONES LOGICAS BASICAS
Código :
Semestre:
Grupo :
FUNCION NOR
Al conectar los contactos normalmente cerrados en serie, se puede implementar una función NOR. Si
ambas entradas se restablecen a 0 (false), la salida pasa a Alto, de lo contrario, permanece en estado Bajo.
FUNCION EX - OR
Al conectar los contactos A (NA) y B (NC) en serie con paralelo los contactos A (NC) y B (NA), se puede
implementar una compuerta EX-OR.
FUNCION EX – NOR
Al conectar dos contactos NC en serie con paralelo a dos contactos NA en serie, se puede implementar la
función EX-NOR.

4. AUTOMATIZACION CON PLC
Nro. DD-106
Página 4 / 9
Tema :
FUNCIONES LOGICAS BASICAS
Código :
Semestre:
Grupo :
Se pide:
• Diagrama de conexiones al PLC.
• Programa LD IEC 61131-3 (Diagrama de contactos)
III. PROCEDIMIENTO
DIAGRAMA DE CONEXIONES DEL PLC

5. AUTOMATIZACION CON PLC
Nro. DD-106
Página 5 / 9
Tema :
FUNCIONES LOGICAS BASICAS
Código :
Semestre:
Grupo :
PROGRAMA EN LADDER (LD)

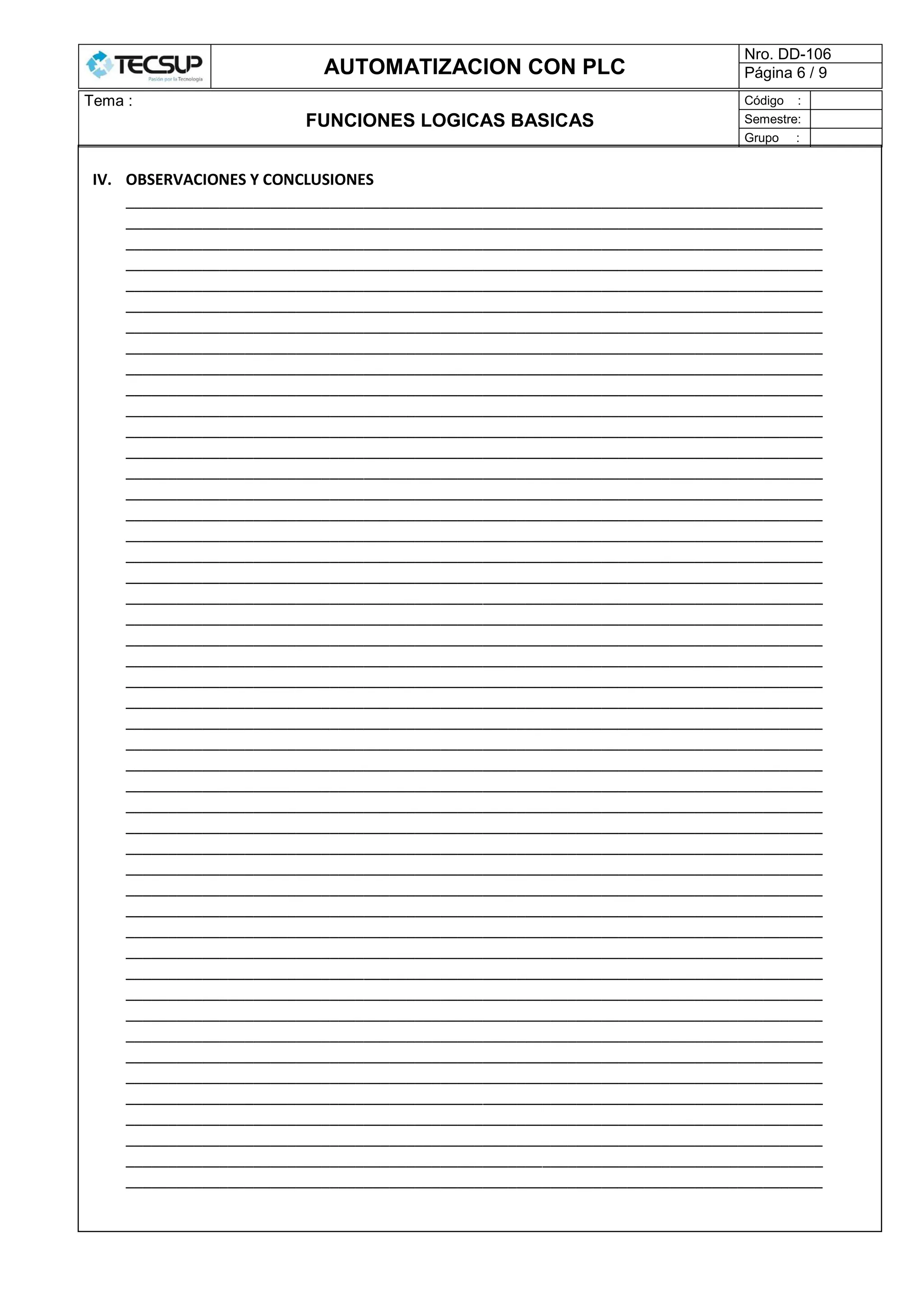

6. AUTOMATIZACION CON PLC
Nro. DD-106
Página 6 / 9
Tema :
FUNCIONES LOGICAS BASICAS
Código :
Semestre:
Grupo :
IV. OBSERVACIONES Y CONCLUSIONES
