1. Colegio Pomasqui
Nombre: Katherin Criollo
Curso: 3 ero Técnico “A“
Redes de área local

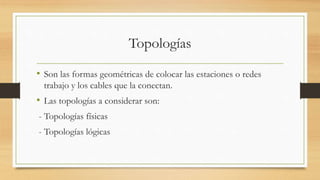

2. Topologías
• Son las formas geométricas de colocar las estaciones o redes
trabajo y los cables que la conectan.
• Las topologías a considerar son:
- Topologías físicas
- Topologías lógicas

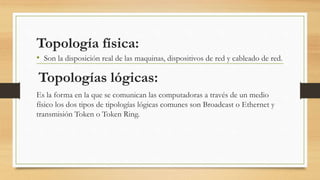

3. Topología física:
• Son la disposición real de las maquinas, dispositivos de red y cableado de red.
Topologías lógicas:
Es la forma en la que se comunican las computadoras a través de un medio
físico los dos tipos de tipologías lógicas comunes son Broadcast o Ethernet y
transmisión Token o Token Ring.

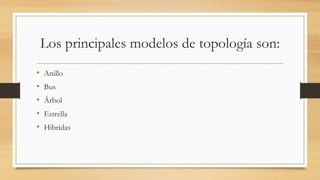

4. Los principales modelos de topología son:
• Anillo
• Bus
• Árbol
• Estrella
• Hibridas

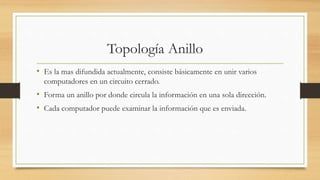

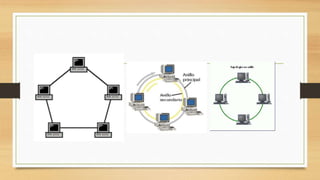

5. Topología Anillo
• Es la mas difundida actualmente, consiste básicamente en unir varios
computadores en un circuito cerrado.
• Forma un anillo por donde circula la información en una sola dirección.
• Cada computador puede examinar la información que es enviada.

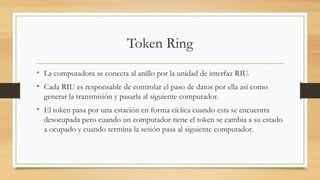

7. Token Ring
• La computadora se conecta al anillo por la unidad de interfaz RIU.
• Cada RIU es responsable de controlar el paso de datos por ella así como
generar la transmisión y pasarla al siguiente computador.
• El token pasa por una estación en forma cíclica cuando esta se encuentra
desocupada pero cuando un computador tiene el token se cambia a su estado
a ocupado y cuando termina la sesión pasa al siguiente computador.

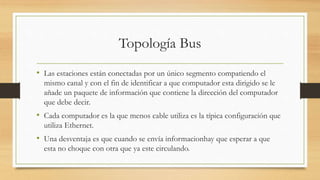

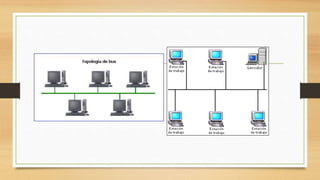

9. Topología Bus
• Las estaciones están conectadas por un único segmento compatiendo el
mismo canal y con el fin de identificar a que computador esta dirigido se le
añade un paquete de información que contiene la dirección del computador
que debe decir.
• Cada computador es la que menos cable utiliza es la típica configuración que
utiliza Ethernet.
• Una desventaja es que cuando se envía informacionhay que esperar a que
esta no choque con otra que ya este circulando.

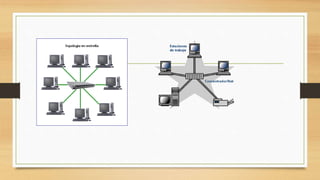

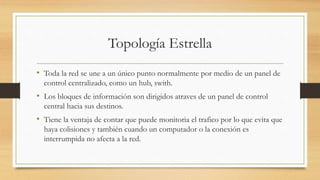

11. Topología Estrella
• Toda la red se une a un único punto normalmente por medio de un panel de
control centralizado, como un hub, swith.
• Los bloques de información son dirigidos atraves de un panel de control
central hacia sus destinos.
• Tiene la ventaja de contar que puede monitoria el trafico por lo que evita que
haya colisiones y también cuando un computador o la conexión es
interrumpida no afecta a la red.

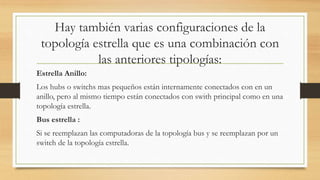

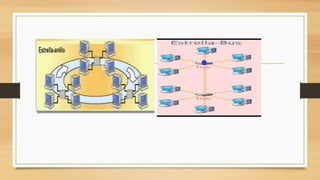

13. Hay también varias configuraciones de la
topología estrella que es una combinación con
las anteriores tipologías:
Estrella Anillo:
Los hubs o switchs mas pequeños están internamente conectados con en un
anillo, pero al mismo tiempo están conectados con swith principal como en una
topología estrella.
Bus estrella :
Si se reemplazan las computadoras de la topología bus y se reemplazan por un
switch de la topología estrella.

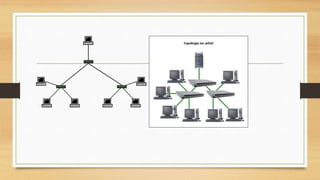

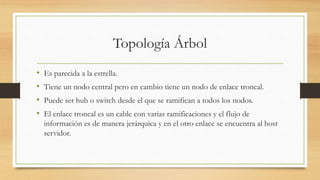

15. Topología Árbol
• Es parecida a la estrella.
• Tiene un nodo central pero en cambio tiene un nodo de enlace troncal.
• Puede ser hub o switch desde el que se ramifican a todos los nodos.
• El enlace troncal es un cable con varias ramificaciones y el flujo de
información es de manera jerárquica y en el otro enlace se encuentra al host
servidor.

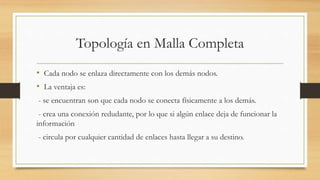

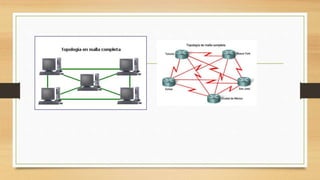

17. Topología en Malla Completa
• Cada nodo se enlaza directamente con los demás nodos.
• La ventaja es:
- se encuentran son que cada nodo se conecta físicamente a los demás.
- crea una conexión redudante, por lo que si algún enlace deja de funcionar la
información
- circula por cualquier cantidad de enlaces hasta llegar a su destino.

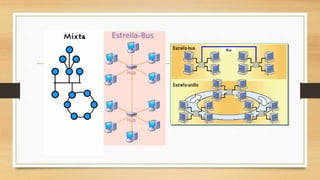

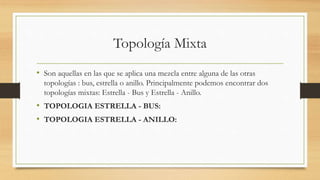

19. Topología Mixta
• Son aquellas en las que se aplica una mezcla entre alguna de las otras
topologías : bus, estrella o anillo. Principalmente podemos encontrar dos
topologías mixtas: Estrella - Bus y Estrella - Anillo.
• TOPOLOGIA ESTRELLA - BUS:
• TOPOLOGIA ESTRELLA - ANILLO:
