La agudeza visual se define como la capacidad de detectar detalles. Se mide usando escalas decimal, Snellen o LogMAR y cartas de optotipos como letras o anillos de Landolt. Factores como el tipo de optotipo, iluminación, contraste, desenfoque y diámetro pupilar afectan la agudeza visual.
Logmar

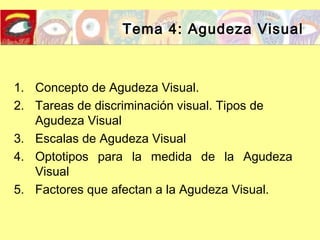

- 1. Tema 4: AgudezaVisual 1. Concepto de Agudeza Visual. 2. Tareas de discriminación visual. Tipos de Agudeza Visual 3. Escalas de Agudeza Visual 4. Optotipos para la medida de la Agudeza Visual 5. Factores que afectan a la Agudeza Visual.

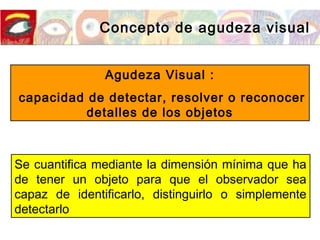

- 2. Concepto de agudezavisual Agudeza Visual : capacidad de detectar, resolver o reconocer detalles de los objetos Se cuantifica mediante la dimensión mínima que ha de tener un objeto para que el observador sea capaz de identificarlo, distinguirlo o simplemente detectarlo

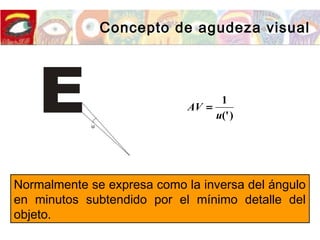

- 3. Concepto de agudezavisual Normalmente se expresa como la inversa del ángulo en minutos subtendido por el mínimo detalle del objeto. )(' 1 u AV =

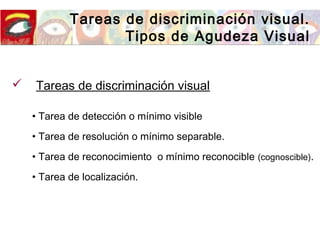

- 4. Tareas de discriminaciónvisual. Tipos de Agudeza Visual • Tarea de detección o mínimo visible • Tarea de resolución o mínimo separable. • Tarea de reconocimiento o mínimo reconocible (cognoscible). • Tarea de localización. Tareas de discriminación visual

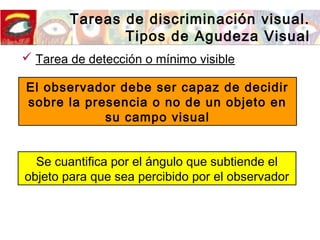

- 5. Tareas de discriminaciónvisual. Tipos de Agudeza Visual El observador debe ser capaz de decidir sobre la presencia o no de un objeto en su campo visual Se cuantifica por el ángulo que subtiende el objeto para que sea percibido por el observador Tarea de detección o mínimo visible

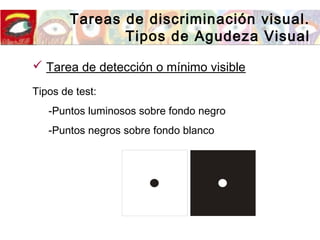

- 6. Tareas de discriminaciónvisual. Tipos de Agudeza Visual Tarea de detección o mínimo visible Tipos de test: -Puntos luminosos sobre fondo negro -Puntos negros sobre fondo blanco
- 7. Tareas de discriminaciónvisual. Tipos de Agudeza Visual Tarea de detección o mínimo visible Test Límite Objeto Luminoso Puntos 1” Objeto oscuro Puntos 15” a 30” Líneas Hasta 1’ Valores típicos de mínimo visible

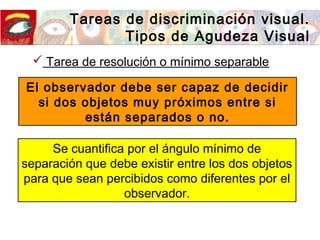

- 8. Tareas de discriminaciónvisual. Tipos de Agudeza Visual Tarea de resolución o mínimo separable El observador debe ser capaz de decidir si dos objetos muy próximos entre si están separados o no. Se cuantifica por el ángulo mínimo de separación que debe existir entre los dos objetos para que sean percibidos como diferentes por el observador.

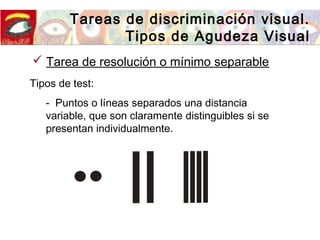

- 9. Tareas de discriminaciónvisual. Tipos de Agudeza Visual Tipos de test: - Puntos o líneas separados una distancia variable, que son claramente distinguibles si se presentan individualmente. Tarea de resolución o mínimo separable
- 10. Tareas de discriminaciónvisual. Tipos de Agudeza Visual Test Límite Puntos 1” Líneas 15” a 30” Miras de Foucault Hasta 1’ Valores típicos de mínimo separable Tarea de resolución o mínimo separable

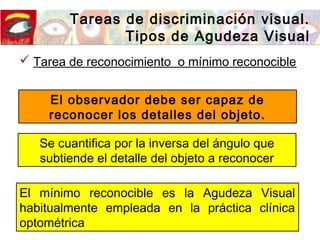

- 11. Tareas de discriminaciónvisual. Tipos de Agudeza Visual Tarea de reconocimiento o mínimo reconocible El observador debe ser capaz de reconocer los detalles del objeto. Se cuantifica por la inversa del ángulo que subtiende el detalle del objeto a reconocer El mínimo reconocible es la Agudeza Visual habitualmente empleada en la práctica clínica optométrica

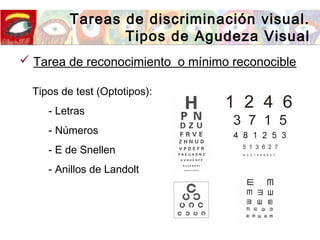

- 12. Tareas de discriminaciónvisual. Tipos de Agudeza Visual Tipos de test (Optotipos): - Letras - Números - E de Snellen - Anillos de Landolt Tarea de reconocimiento o mínimo reconocible

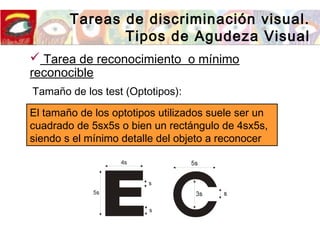

- 13. Tareas de discriminaciónvisual. Tipos de Agudeza Visual Tamaño de los test (Optotipos): Tarea de reconocimiento o mínimo reconocible El tamaño de los optotipos utilizados suele ser un cuadrado de 5sx5s o bien un rectángulo de 4sx5s, siendo s el mínimo detalle del objeto a reconocer

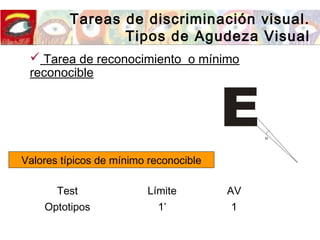

- 14. Tareas de discriminaciónvisual. Tipos de Agudeza Visual Test Límite AV Optotipos 1’ 1 Valores típicos de mínimo reconocible Tarea de reconocimiento o mínimo reconocible

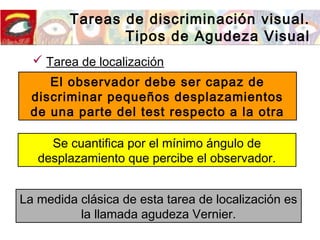

- 15. Tareas de discriminaciónvisual. Tipos de Agudeza Visual Tarea de localización El observador debe ser capaz de discriminar pequeños desplazamientos de una parte del test respecto a la otra Se cuantifica por el mínimo ángulo de desplazamiento que percibe el observador. La medida clásica de esta tarea de localización es la llamada agudeza Vernier.

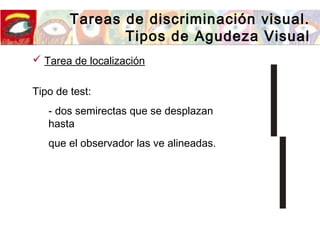

- 16. Tareas de discriminaciónvisual. Tipos de Agudeza Visual Tipo de test: - dos semirectas que se desplazan hasta que el observador las ve alineadas. Tarea de localización
- 17. Tareas de discriminaciónvisual. Tipos de Agudeza Visual Test Límite Alineamiento (Vernier) <1” Valores típicos de mínimo desplazamiento Tarea de localización.

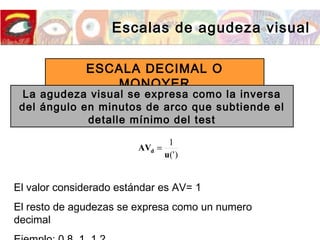

- 18. Escalas de agudezavisual ESCALA DECIMAL O MONOYER La agudeza visual se expresa como la inversa del ángulo en minutos de arco que subtiende el detalle mínimo del test )(' 1 u AVd = El valor considerado estándar es AV= 1 El resto de agudezas se expresa como un numero decimal

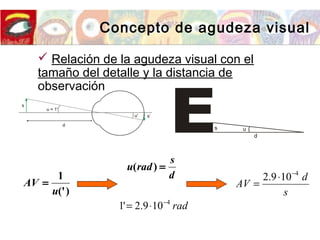

- 19. Relación dela agudeza visual con el tamaño del detalle y la distancia de observación )(' 1 u AV = Concepto de agudeza visual s d AV 4 109.2 − ⋅ = d s radu =)( rad4 109.2'1 − ⋅=

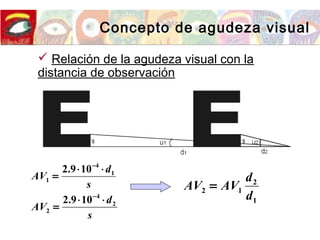

- 20. Concepto de agudezavisual Relación de la agudeza visual con la distancia de observación s d AV s d AV 2 4 2 1 4 1 109.2 109.2 ⋅⋅ = ⋅⋅ = − − 1 2 12 d d AVAV =

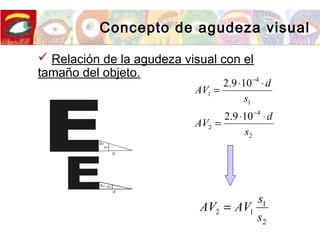

- 21. Concepto de agudezavisual Relación de la agudeza visual con el tamaño del objeto. 2 1 12 s s AVAV = 2 4 2 1 4 1 109.2 109.2 s d AV s d AV ⋅⋅ = ⋅⋅ = − −

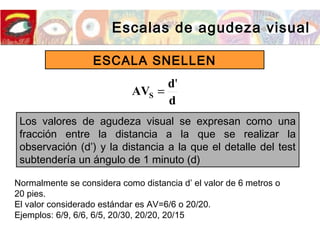

- 22. Escalas de agudezavisual ESCALA SNELLEN Los valores de agudeza visual se expresan como una fracción entre la distancia a la que se realizar la observación (d’) y la distancia a la que el detalle del test subtendería un ángulo de 1 minuto (d) d d AVS ' = Normalmente se considera como distancia d’ el valor de 6 metros o 20 pies. El valor considerado estándar es AV=6/6 o 20/20. Ejemplos: 6/9, 6/6, 6/5, 20/30, 20/20, 20/15

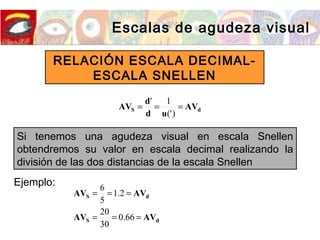

- 23. Escalas de agudezavisual RELACIÓN ESCALA DECIMAL- ESCALA SNELLEN Si tenemos una agudeza visual en escala Snellen obtendremos su valor en escala decimal realizando la división de las dos distancias de la escala Snellen dS AV ud d AV === )(' 1' Ejemplo: dS dS AVAV AVAV === === 66.0 30 20 2.1 5 6

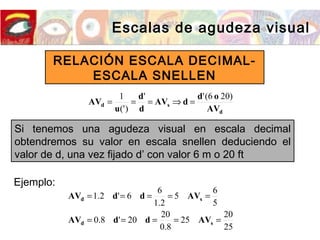

- 24. Escalas de agudezavisual RELACIÓN ESCALA DECIMAL- ESCALA SNELLEN Si tenemos una agudeza visual en escala decimal obtendremos su valor en escala snellen deduciendo el valor de d, una vez fijado d’ con valor 6 m o 20 ft d sd AV od dAV d d u AV )206('' )(' 1 =⇒=== Ejemplo: 25 20 25 8.0 20 20'8.0 5 6 5 2.1 6 6'2.1 ===== ===== sd sd AVddAV AVddAV

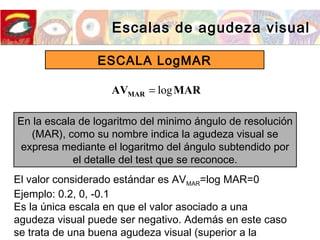

- 25. Escalas de agudezavisual ESCALA LogMAR En la escala de logaritmo del minimo ángulo de resolución (MAR), como su nombre indica la agudeza visual se expresa mediante el logaritmo del ángulo subtendido por el detalle del test que se reconoce. MARAVMAR log= El valor considerado estándar es AVMAR=log MAR=0 Ejemplo: 0.2, 0, -0.1 Es la única escala en que el valor asociado a una agudeza visual puede ser negativo. Además en este caso se trata de una buena agudeza visual (superior a la

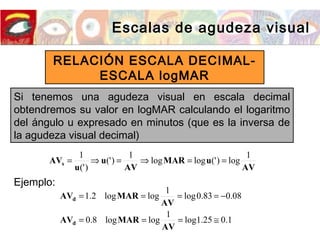

- 26. Escalas de agudezavisual RELACIÓN ESCALA DECIMAL- ESCALA logMAR Si tenemos una agudeza visual en escala decimal obtendremos su valor en logMAR calculando el logaritmo del ángulo u expresado en minutos (que es la inversa de la agudeza visual decimal) AV uMAR AV u u AVs 1 log)('loglog 1 )(' )(' 1 ==⇒=⇒= Ejemplo: 1.025.1log 1 loglog8.0 08.083.0log 1 loglog2.1 ≅=== −==== AV MARAV AV MARAV d d

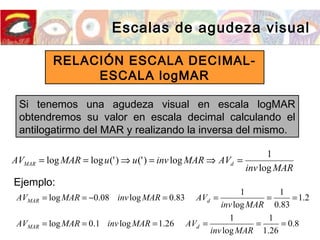

- 27. Escalas de agudezavisual RELACIÓN ESCALA DECIMAL- ESCALA logMAR Si tenemos una agudeza visual en escala logMAR obtendremos su valor en escala decimal calculando el antilogatirmo del MAR y realizando la inversa del mismo. MARinv AVMARinvuuMARAV dMAR log 1 log)(')('loglog =⇒=⇒== Ejemplo: 8.0 26.1 1 log 1 26.1log1.0log 2.1 83.0 1 log 1 83.0log08.0log ====== ====−== MARinv AVMARinvMARAV MARinv AVMARinvMARAV dMAR dMAR
- 28. Escalas de agudezavisual Mínimo ángulo de resolución Agudeza decimal Agudeza Snellen LogMAR 0.50 2.00 6/3 -0.30 0.83 1.20 6/5 -0.08 1.00 1.00 6/6 0.00 2.00 0.50 6/12 0.30 3.00 0.33 6/18 0.48 4.00 0.25 6/24 0.60 10.00 0.10 6/60 1.00 RELACIÓN ENTRE LAS TRES ESCALAS DE AV
- 29. Optotipos para lamedida de la agudeza visual En la práctica clínica se suele utilizar Cartas de Optotipos Una carta de optotipos esta formada por filas de optotipos de tamaño progresivamente menor. Están diseñadas para ser presentadas a una distancia fija y en un lado suele aparecer el valor de la agudeza visual que corresponde a cada fila

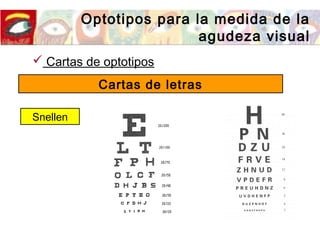

- 30. Optotipos para lamedida de la agudeza visual Cartas de optotipos Cartas de letras Snellen
- 31. Optotipos para lamedida de la agudeza visual Cartas de optotipos Cartas de letras Bailey-Lovie

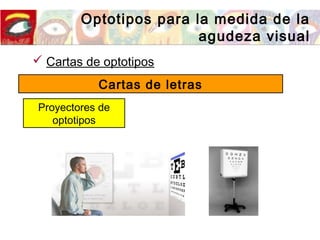

- 32. Cartas deoptotipos Cartas de letras Proyectores de optotipos Optotipos para la medida de la agudeza visual

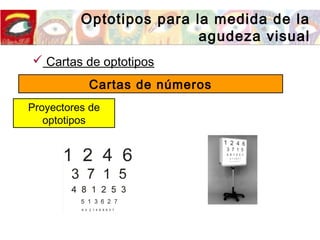

- 33. Cartas deoptotipos Cartas de números Proyectores de optotipos Optotipos para la medida de la agudeza visual

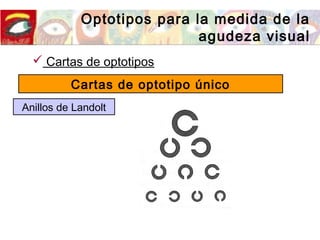

- 34. Optotipos para lamedida de la agudeza visual Cartas de optotipos Cartas de optotipo único Anillos de Landolt

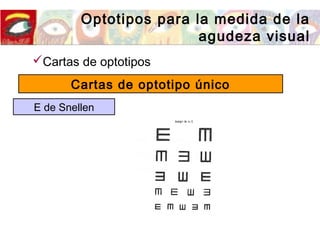

- 35. Optotipos para lamedida de la agudeza visual Cartas de optotipos Cartas de optotipo único E de Snellen

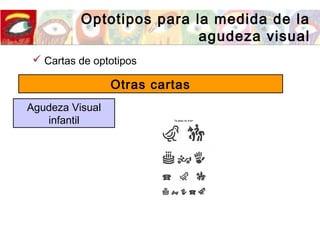

- 36. Optotipos para lamedida de la agudeza visual Cartas de optotipos Otras cartas Agudeza Visual infantil

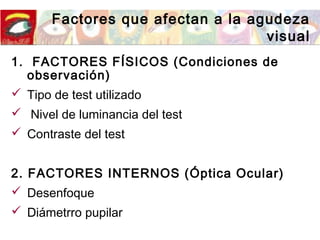

- 37. Factores que afectana la agudeza visual 1. FACTORES FÍSICOS (Condiciones de observación) Tipo de test utilizado Nivel de luminancia del test Contraste del test 2. FACTORES INTERNOS (Óptica Ocular) Desenfoque Diámetrro pupilar

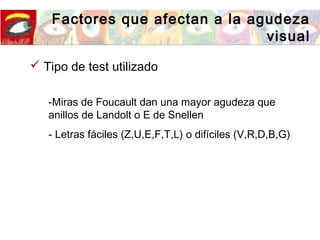

- 38. Factores que afectana la agudeza visual Tipo de test utilizado -Miras de Foucault dan una mayor agudeza que anillos de Landolt o E de Snellen - Letras fáciles (Z,U,E,F,T,L) o difíciles (V,R,D,B,G)

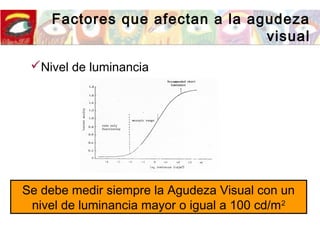

- 39. Factores que afectana la agudeza visual Nivel de luminancia Se debe medir siempre la Agudeza Visual con un nivel de luminancia mayor o igual a 100 cd/m2

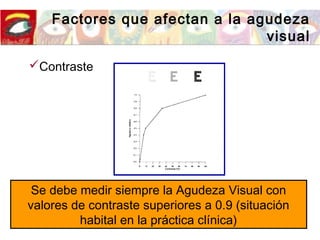

- 40. Factores que afectana la agudeza visual Contraste Se debe medir siempre la Agudeza Visual con valores de contraste superiores a 0.9 (situación habital en la práctica clínica)

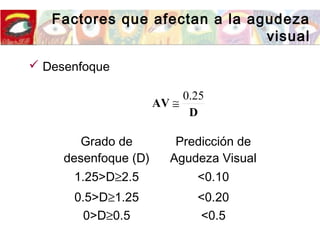

- 41. Factores que afectana la agudeza visual Desenfoque D AV 25.0 ≅ Grado de desenfoque (D) Predicción de Agudeza Visual 1.25>D≥2.5 <0.10 0.5>D≥1.25 <0.20 0>D≥0.5 <0.5

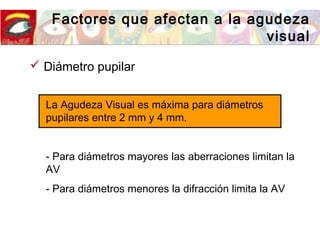

- 42. Factores que afectana la agudeza visual Diámetro pupilar La Agudeza Visual es máxima para diámetros pupilares entre 2 mm y 4 mm. - Para diámetros mayores las aberraciones limitan la AV - Para diámetros menores la difracción limita la AV

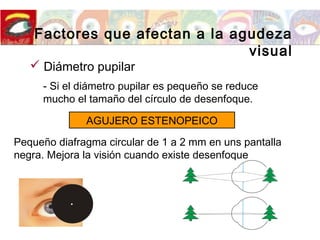

- 43. Factores que afectana la agudeza visual Diámetro pupilar - Si el diámetro pupilar es pequeño se reduce mucho el tamaño del círculo de desenfoque. AGUJERO ESTENOPEICO Pequeño diafragma circular de 1 a 2 mm en uns pantalla negra. Mejora la visión cuando existe desenfoque
Notas del editor
- #2 En este cuarto tema se introducirá el concepto de agudeza visual. Después pasaremos a ver las diferentes tareas de discriminación visual que dan lugar a los diferentes tipos de agudeza visual. Continuaremos el tema presentando las diferentes escalas de agudeza visual, para seguidamente presentar los diferentes optotipos utilizados para la medida de la agudeza visual. Finalizaremos el tema viendo los factores que afectan a la agudeza visual.
- #3 La agudeza visual es la capacidad de detectar, resolver o reconocer detalles de los objetos. La manera de cuantificar la agudeza visual se basa en la dimensión mínima que ha de tener un objeto para que el observador sea capaz de identificarlo, distinguirlo o simplemente detectarlo.
- #4 La manera más frecuente de cuantificar la agudeza visual, consiste, en expresar a esta como la inversa del ángulo, expresado en minutos, subtendido por el mínimo detalle del objeto. El tipo de objeto, la dimensión mínima del mismo, junto con si el observador debe identificarlo, distinguirlo o simplemente detectarlo, da lugar a los diferentes tipos de agudeza visual, o lo que es lo mismo, a las diferentes maneras de cuantificar la capacidad de discriminación visual de un observador teniendo en cuenta la tarea visual que realiza.
- #20 En la transparencia podemos ver como se determina el ángulo del mínimo detalle de un objeto, en el caso de que el objeto sea una letra el mínimo detalle será el trazo (s) de la letra. De tal manera que para ángulos pequeños, el ángulo del mínimo detalle (u) en radianes (rad) se puede expresar como el cociente entre el trazo de la letra (s) y la distancia de observación (d). Teniendo en cuenta la relación existente entre minutos y radianes indicada en la transparencia y introduciendo ambas expresiones en la expresión inicial de la agudeza visual obtenemos la relación de la agudeza visual con el tamaño del detalle del objeto y la distancia de observación. Esta relación nos va a ser muy útil, tanto para entender los optotipos destinados a la medida de la agudeza visual, como para construir de nuevos.
- #21 Otra relación importante para entender y construir optotipos para la medida de la agudeza visual es la relación de esta con la distancia de observación. Para reducir esta relación situaremos un objeto de detalle (s) a una distancia de observación (d1), a continuación, situaremos el mismo objeto a una nueva distancia (d2). Aprovechando la relación anterior entre la agudeza visual el tamaño de detalle y la distancia de observación podemos expresar la agudeza visual AV1 correspondiente a la distancia de observación (d1) y la análoga para la agudeza visual (AV2) correspondiente a la distancia de observación (d2). Tiendo en cuenta que en ambas situaciones hemos utilizado el mismo objeto, y por lo tanto el tamaño del detalle (s) es el mismo, podemos despejar s de la primera expresión y substituirla en la segunda. De manera que obtenemos la relación de la agudeza visual que presenta el objeto en función del de las distancias de observación y la agudeza visual que presenta en la primera distancia de observación. De la expresión resultante se deduce que para un tamaño constante, contra más alejado este el objeto mayor es la agudeza visual que presenta. Es decir, que contra más lejos situemos un determinado objeto para la medida de agudeza visual, mayor es el valor que nos permitirá medir.
- #22 La ultima relación que vamos a presentar para entender y construir optotipos para la medida de la agudeza visual es la relación de esta con la Tamaño del objeto. Para reducir esta relación situaremos dos objetos a una distancia de observación (d). El primero con un detalle detalle (s1) y el segundo con un detalle (s2). Tiendo en cuenta que en ambos objetos se encuantran a la misma distancia de observación (d), podemos despejar d de la primera expresión y substituirla en la segunda. De manera que obtenemos la relación de la agudeza visual que presenta el objeto en función del tamaño de ambos objetos para la misma distancia de observación d. De la expresión resultante se deduce que para una distancia de observación constante, contra menor sea el tamaño del objeto mayor es la agudeza visual que se puede medir. Es decir, para una distancia de observación constante, que es la situación que habitualmente se da en la práctica clínica, contra menor sea el tamaño de un determinado test para la medida de agudeza visual, mayor es el valor que nos permitirá medir.
