1. LOS MULTIVIBRADORES. MULTIVIBRADORES CON 555 I. Lapuente

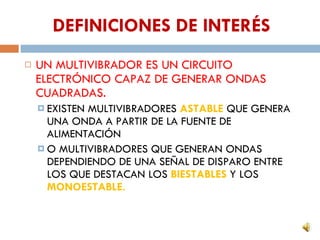

2. DEFINICIONES DE INTERÉS UN MULTIVIBRADOR ES UN CIRCUITO ELECTRÓNICO CAPAZ DE GENERAR ONDAS CUADRADAS. EXISTEN MULTIVIBRADORES ASTABLE QUE GENERA UNA ONDA A PARTIR DE LA FUENTE DE ALIMENTACIÓN O MULTIVIBRADORES QUE GENERAN ONDAS DEPENDIENDO DE UNA SEÑAL DE DISPARO ENTRE LOS QUE DESTACAN LOS BIESTABLES Y LOS MONOESTABLE.

3. MULTIVIBRADOR BIESTABLE Es un circuito con dos estados estables. El paso de uno a otro se realiza mediante un disparo o entrada de reloj

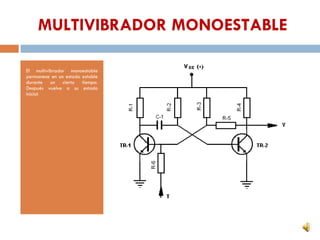

4. MULTIVIBRADOR MONOESTABLE El multivibrador monoestable permanece en un estado estable durante un cierto tiempo. Después vuelve a su estado inicial

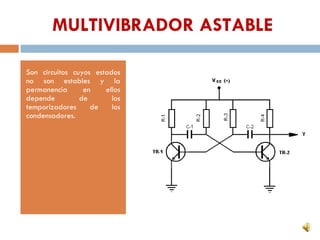

5. MULTIVIBRADOR ASTABLE Son circuitos cuyos estados no son estables y la permanencia en ellos depende de los temporizadores de los condensadores.

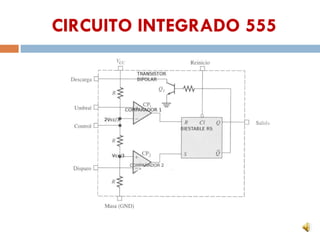

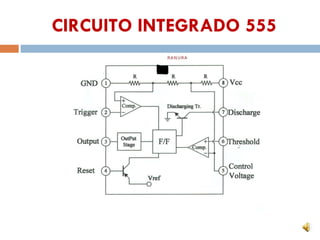

6. CIRCUITO INTEGRADO 555

7. CIRCUITO INTEGRADO 555

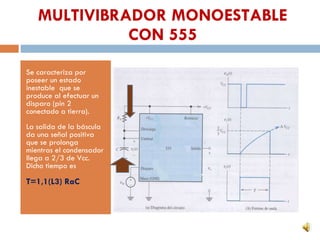

8. MULTIVIBRADOR MONOESTABLE CON 555 Se caracteriza por poseer un estado inestable que se produce al efectuar un disparo (pin 2 conectado a tierra). La salida de la báscula da una señal positiva que se prolonga mientras el condensador llega a 2/3 de Vcc. Dicho tiempo es T=1,1(L3) RaC

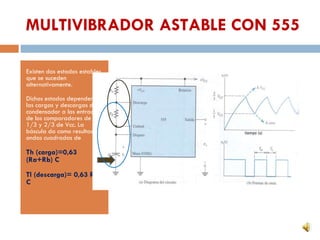

9. MULTIVIBRADOR ASTABLE CON 555 Existen dos estados estables que se suceden alternativamente. Dichos estados dependen de las cargas y descargas del condensador a las entradas de los comparadores de 1/3 y 2/3 de Vcc. La báscula da como resultado ondas cuadradas de Th (carga)=0,63 (Ra+Rb) C Tl (descarga)= 0,63 Rb C

10. FIN
