1. MULTIVIBRADORES DEL 555 MONOESTABLE Y ASTABLE
SANTIAGO FEDERICO LOPEZ MURILLO
DOC: KEVIN BARRERA
MATERIA: MODALIDAD ELECTRONICA
INSTITUCION EDUCATIVA BRAULIO GONZALEZ
YOPAL – CASANARE
2015

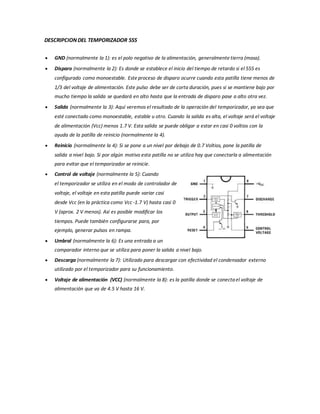

2. DESCRIPCIONDEL TEMPORIZADOR 555
 GND (normalmente la 1): es el polo negativo de la alimentación, generalmente tierra (masa).
 Disparo (normalmente la 2): Es donde se establece el inicio del tiempo de retardo si el 555 es
configurado como monoestable. Este proceso de disparo ocurre cuando esta patilla tiene menos de
1/3 del voltaje de alimentación. Este pulso debe ser de corta duración, pues si se mantiene bajo por
mucho tiempo la salida se quedará en alto hasta que la entrada de disparo pase a alto otra vez.
 Salida (normalmente la 3): Aquí veremos el resultado de la operación del temporizador, ya sea que
esté conectado como monoestable, estable u otro. Cuando la salida es alta, el voltaje será el voltaje
de alimentación (Vcc) menos 1.7 V. Esta salida se puede obligar a estar en casi 0 voltios con la
ayuda de la patilla de reinicio (normalmente la 4).
 Reinicio (normalmente la 4): Si se pone a un nivel por debajo de 0.7 Voltios, pone la patilla de
salida a nivel bajo. Si por algún motivo esta patilla no se utiliza hay que conectarla a alimentación
para evitar que el temporizador se reinicie.
 Control de voltaje (normalmente la 5): Cuando
el temporizador se utiliza en el modo de controlador de
voltaje, el voltaje en esta patilla puede variar casi
desde Vcc (en la práctica como Vcc -1.7 V) hasta casi 0
V (aprox. 2 V menos). Así es posible modificar los
tiempos. Puede también configurarse para, por
ejemplo, generar pulsos en rampa.
 Umbral (normalmente la 6): Es una entrada a un
comparador interno que se utiliza para poner la salida a nivel bajo.
 Descarga (normalmente la 7): Utilizado para descargar con efectividad el condensador externo
utilizado por el temporizador para su funcionamiento.
 Voltaje de alimentación (VCC) (normalmente la 8): es la patilla donde se conectael voltaje de
alimentación que va de 4.5 V hasta 16 V.

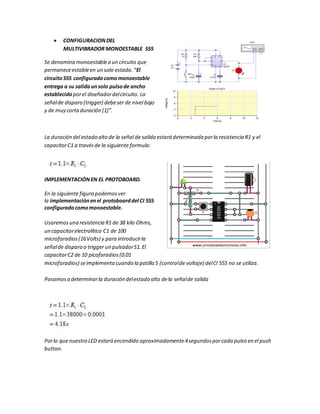

3.  CONFIGURACIONDEL
MULTIVIBRADOR MONOESTABLE 555
Se denomina monoestablea un circuito que
permaneceestableen un solo estado.“El
circuito555 configuradocomomonoestable
entrega a su salidaunsolo pulsode ancho
establecido porel diseñadordelcircuito. La
señalde disparo (trigger) debeser de nivel bajo
y de muy cortaduración [1]”.
La duración del estado alto de la señal de salida estará determinada porla resistencia R1 y el
capacitorC1 a travésde la siguiente formula:
IMPLEMENTACIÓNEN EL PROTOBOARD.
En la siguiente figura podemosver
la implementaciónenel protoboarddel CI 555
configuradocomomonoestable.
Usaremosuna resistencia R1 de 38 kilo Ohms,
un capacitorelectrolítico C1 de 100
microfaradios(16Volts) y para introducirla
señalde disparo o trigger un pulsadorS1.El
capacitorC2 de 10 picofaradios(0.01
microfaradios) seimplementacuando la patilla 5 (controlde voltaje) delCI 555 no se utiliza.
Pasamosa determinarla duración delestado alto dela señalde salida
Porlo quenuestro LED estará encendido aproximadamente4segundosporcada pulso en el push
button.

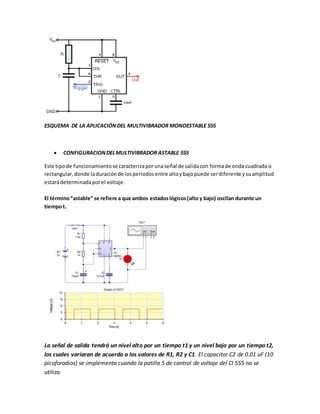

4. ESQUEMA DE LA APLICACIÓNDEL MULTIVIBRADOR MONOESTABLE 555
 CONFIGURACIONDELMULTIVIBRADOR ASTABLE 555
Este tipode funcionamientose caracterizaporunaseñal de salidacon formade onda cuadrada o
rectangular,donde laduraciónde losperiodosentre altoybajopuede serdiferente ysuamplitud
estarádeterminadaporel voltaje.
El término“astable” se refiere a que ambos estadoslógicos(alto y bajo) oscilan durante un
tiempot.
La señal de salida tendrá un nivel alto por un tiempo t1 y un nivel bajo por un tiempo t2,
los cuales variaran de acuerdo a los valores de R1, R2 y C1. El capacitor C2 de 0.01 uF (10
picofaradios) se implementa cuando la patilla 5 de control de voltaje del CI 555 no se
utiliza.

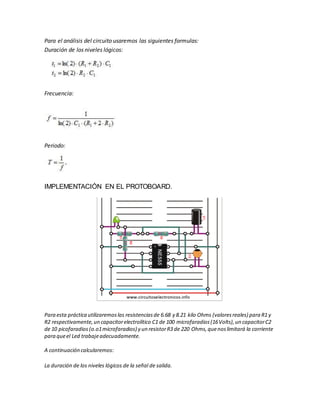

5. Para el análisis del circuito usaremos las siguientes formulas:
Duración de los niveles lógicos:
Frecuencia:
Periodo:
IMPLEMENTACIÓN EN EL PROTOBOARD.
Para esta práctica utilizaremoslas resistenciasde 6.68 y 8.21 kilo Ohms (valoresreales) para R1 y
R2 respectivamente,un capacitorelectrolítico C1 de 100 microfaradios(16Volts),un capacitorC2
de 10 picofaradios(o.o1microfaradios) y un resistorR3 de 220 Ohms,quenoslimitará la corriente
para queel Led trabajeadecuadamente.
A continuación calcularemos:
La duración de los niveles lógicos de la señal de salida.

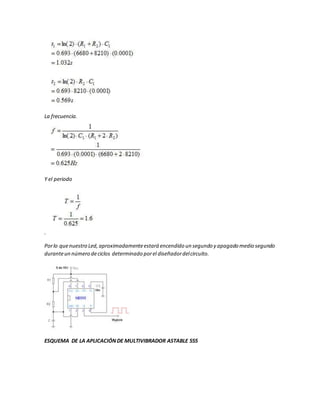

6. La frecuencia.
Y el periodo
.
Porlo quenuestro Led,aproximadamenteestará encendido un segundo y apagado medio segundo
duranteun número deciclos determinado porel diseñadordelcircuito.
ESQUEMA DE LA APLICACIÓNDE MULTIVIBRADOR ASTABLE 555
