1. La Madera
Estructura IV
Prof.
Int eg ra nte:
Jan n ab el Gu tiérrez
Instituto Universitario Politécnico
“Santiago Mariño”

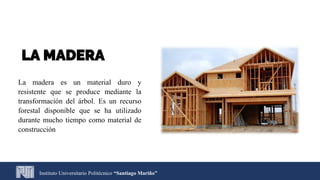

2. LA MADERA
La madera es un material duro y
resistente que se produce mediante la
transformación del árbol. Es un recurso
forestal disponible que se ha utilizado
durante mucho tiempo como material de
construcción
Instituto Universitario Politécnico “Santiago Mariño”

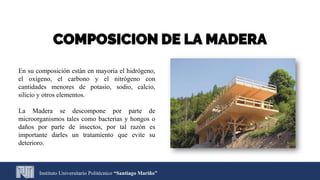

3. Instituto Universitario Politécnico “Santiago Mariño”
COMPOSICION DE LA MADERA
En su composición están en mayoría el hidrógeno,
el oxígeno, el carbono y el nitrógeno con
cantidades menores de potasio, sodio, calcio,
silicio y otros elementos.
La Madera se descompone por parte de
microorganismos tales como bacterias y hongos o
daños por parte de insectos, por tal razón es
importante darles un tratamiento que evite su
deterioro.

4. Instituto Universitario Politécnico “Santiago Mariño”

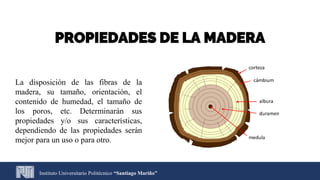

PROPIEDADES DE LA MADERA
La disposición de las fibras de la
madera, su tamaño, orientación, el
contenido de humedad, el tamaño de
los poros, etc. Determinarán sus
propiedades y/o sus características,
dependiendo de las propiedades serán
mejor para un uso o para otro.

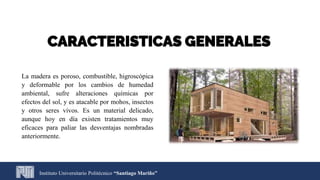

5. CARACTERISTICAS GENERALES
La madera es poroso, combustible, higroscópica
y deformable por los cambios de humedad
ambiental, sufre alteraciones químicas por
efectos del sol, y es atacable por mohos, insectos
y otros seres vivos. Es un material delicado,
aunque hoy en día existen tratamientos muy
eficaces para paliar las desventajas nombradas
anteriormente.
Instituto Universitario Politécnico “Santiago Mariño”

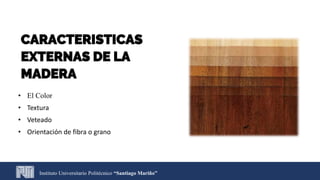

6. Instituto Universitario Politécnico “Santiago Mariño”
CARACTERISTICAS
EXTERNAS DE LA
MADERA
• El Color
• Textura
• Veteado
• Orientación de fibra o grano

7. Instituto Universitario Politécnico “Santiago Mariño”

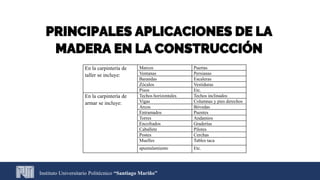

PRINCIPALES APLICACIONES DE LA
MADERA EN LA CONSTRUCCIÓN
En la carpintería de
taller se incluye:
Marcos Puertas
Ventanas Persianas
Barandas Escaleras
Zócalos Vestiduras
Pisos Etc.
En la carpintería de
armar se incluye:
Techos horizontales Techos inclinados
Vigas Columnas y pies derechos
Arcos Bóvedas
Entramados Puentes
Torres Andamios
Encofrados Graderías
Caballete Pilotes
Postes Cerchas
Muelles Tables taca
apuntalamiento Etc.

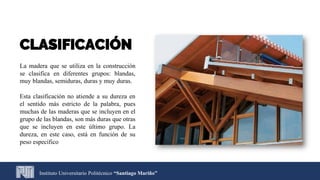

8. Instituto Universitario Politécnico “Santiago Mariño”
CLASIFICACIÓN
La madera que se utiliza en la construcción
se clasifica en diferentes grupos: blandas,
muy blandas, semiduras, duras y muy duras.
Esta clasificación no atiende a su dureza en
el sentido más estricto de la palabra, pues
muchas de las maderas que se incluyen en el
grupo de las blandas, son más duras que otras
que se incluyen en este último grupo. La
dureza, en este caso, está en función de su
peso especifico

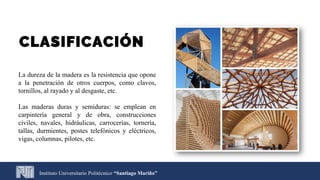

9. Instituto Universitario Politécnico “Santiago Mariño”
CLASIFICACIÓN
La dureza de la madera es la resistencia que opone
a la penetración de otros cuerpos, como clavos,
tornillos, al rayado y al desgaste, etc.
Las maderas duras y semiduras: se emplean en
carpintería general y de obra, construcciones
civiles, navales, hidráulicas, carrocerías, tornería,
tallas, durmientes, postes telefónicos y eléctricos,
vigas, columnas, pilotes, etc.

10. Instituto Universitario Politécnico “Santiago Mariño”
FACTORES QUE
INTERVIENEN EN
EL DETERIORO
DE LA MADERA
El deterioro de los elementos está
asociado a un grupo de factores
desencadenantes que se reflejan en la
tabla.
Bióticos Microorganismos Bacterias
Hongos
Insectos coleópteros
Isópteros
Otros
Organismos marinos Moluscos
Crustáceos
Abióticos Factores climáticos
Fuego
Reacciones químicas
Contaminación ambiental

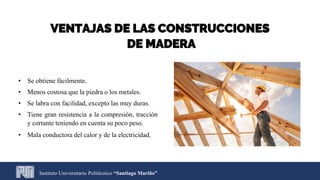

11. Instituto Universitario Politécnico “Santiago Mariño”
VENTAJAS DE LAS CONSTRUCCIONES
DE MADERA
• Se obtiene fácilmente.
• Menos costosa que la piedra o los metales.
• Se labra con facilidad, excepto las muy duras.
• Tiene gran resistencia a la compresión, tracción
y cortante teniendo en cuenta su poco peso.
• Mala conductora del calor y de la electricidad.

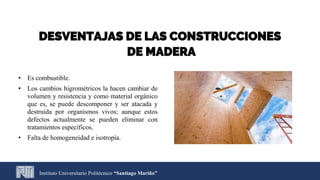

12. Instituto Universitario Politécnico “Santiago Mariño”
DESVENTAJAS DE LAS CONSTRUCCIONES
DE MADERA
• Es combustible.
• Los cambios higrométricos la hacen cambiar de
volumen y resistencia y como material orgánico
que es, se puede descomponer y ser atacada y
destruida por organismos vivos; aunque estos
defectos actualmente se pueden eliminar con
tratamientos específicos.
• Falta de homogeneidad e isotropía.

13. Instituto Universitario Politécnico “Santiago Mariño”

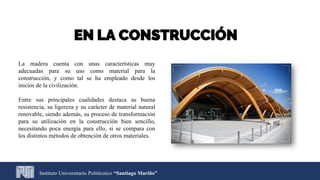

EN LA CONSTRUCCIÓN
La madera cuenta con unas características muy
adecuadas para su uso como material para la
construcción, y como tal se ha empleado desde los
inicios de la civilización.
Entre sus principales cualidades destaca su buena
resistencia, su ligereza y su carácter de material natural
renovable, siendo además, su proceso de transformación
para su utilización en la construcción bien sencillo,
necesitando poca energía para ello, si se compara con
los distintos métodos de obtención de otros materiales.

14. 1- ESTRUCTURAS MACIZAS:
cuyo elemento central es el bloque macizo, que se
caracteriza por tener en sus tres dimensiones del mismo
orden.
2- ESTRUCTURAS DE ENTRAMADO:
Cuyo elemento central es la barra, viga, pilar, poste, pie
derecho, solera, etc.
3- ESTRUCTURAS LAMINARES:
Cuyo elemento central es la lamina
Instituto Universitario Politécnico “Santiago Mariño”
CLASIFICACION Y TIPOLOGIAS
CONSTRUCTIVAS ESTRUCTURALES

15. Instituto Universitario Politécnico “Santiago Mariño”

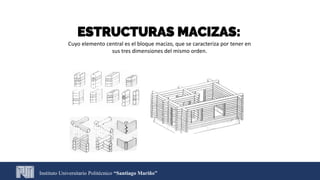

ESTRUCTURAS MACIZAS:
Cuyo elemento central es el bloque macizo, que se caracteriza por tener en
sus tres dimensiones del mismo orden.

16. Instituto Universitario Politécnico “Santiago Mariño”

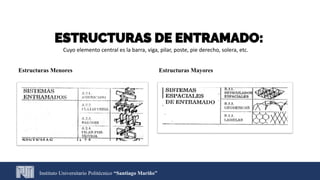

ESTRUCTURAS DE ENTRAMADO:
Estructuras Menores Estructuras Mayores
Cuyo elemento central es la barra, viga, pilar, poste, pie derecho, solera, etc.

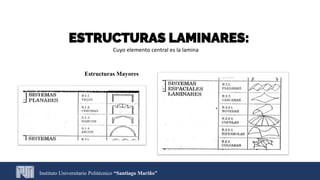

17. Instituto Universitario Politécnico “Santiago Mariño”
ESTRUCTURAS LAMINARES:
Estructuras Mayores
Cuyo elemento central es la lamina

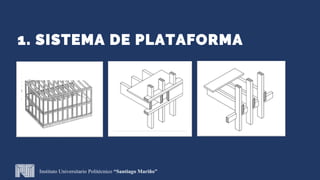

18. 1. SISTEMA DE PLATAFORMA
Instituto Universitario Politécnico “Santiago Mariño”

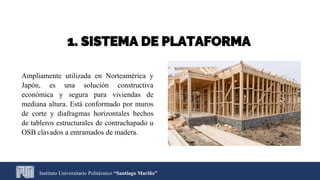

19. 1. SISTEMA DE PLATAFORMA
Ampliamente utilizada en Norteamérica y
Japón, es una solución constructiva
económica y segura para viviendas de
mediana altura. Está conformado por muros
de corte y diafragmas horizontales hechos
de tableros estructurales de contrachapado u
OSB clavados a entramados de madera.
Instituto Universitario Politécnico “Santiago Mariño”

20. Permite la construcción independiente de los tabiques
soportantes y autosoportantes en cada piso (primero y
segundo nivel)
Provee una plataforma o superficie de trabajo sobre la
cual estos se pueden armar y levantar.
Por otra parte, requiere de un elemento estructural que
funcione como una placa arriostrante, en reemplazo del
tradicional entablado.
Instituto Universitario Politécnico “Santiago Mariño”
CARACTERÍSTICAS DEL SISTEMA
CONSTRUCTIVO:

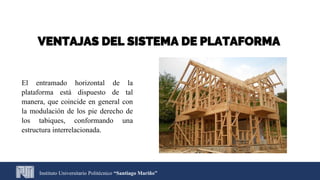

21. VENTAJAS DEL SISTEMA DE PLATAFORMA
El entramado horizontal de la
plataforma está dispuesto de tal
manera, que coincide en general con
la modulación de los pie derecho de
los tabiques, conformando una
estructura interrelacionada.
Instituto Universitario Politécnico “Santiago Mariño”

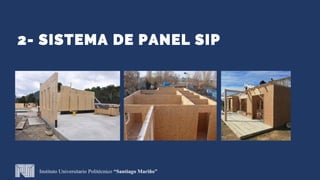

22. 2- SISTEMA DE PANEL SIP
Instituto Universitario Politécnico “Santiago Mariño”

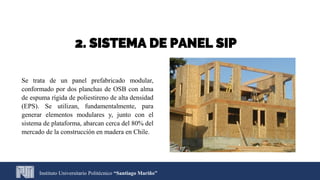

23. 2. SISTEMA DE PANEL SIP
Se trata de un panel prefabricado modular,
conformado por dos planchas de OSB con alma
de espuma rígida de poliestireno de alta densidad
(EPS). Se utilizan, fundamentalmente, para
generar elementos modulares y, junto con el
sistema de plataforma, abarcan cerca del 80% del
mercado de la construcción en madera en Chile.
Instituto Universitario Politécnico “Santiago Mariño”

24. Instituto Universitario Politécnico “Santiago Mariño”

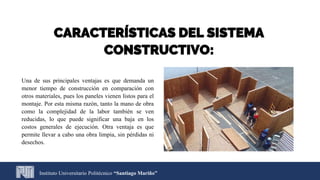

CARACTERÍSTICAS DEL SISTEMA
CONSTRUCTIVO:
Una de sus principales ventajas es que demanda un
menor tiempo de construcción en comparación con
otros materiales, pues los paneles vienen listos para el
montaje. Por esta misma razón, tanto la mano de obra
como la complejidad de la labor también se ven
reducidas, lo que puede significar una baja en los
costos generales de ejecución. Otra ventaja es que
permite llevar a cabo una obra limpia, sin pérdidas ni
desechos.

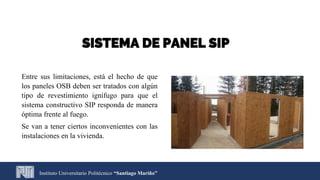

25. Entre sus limitaciones, está el hecho de que
los paneles OSB deben ser tratados con algún
tipo de revestimiento ignífugo para que el
sistema constructivo SIP responda de manera
óptima frente al fuego.
Se van a tener ciertos inconvenientes con las
instalaciones en la vivienda.
Instituto Universitario Politécnico “Santiago Mariño”
SISTEMA DE PANEL SIP

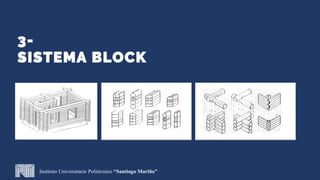

26. 3-
SISTEMA BLOCK
Instituto Universitario Politécnico “Santiago Mariño”

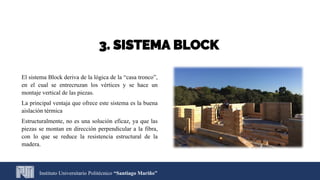

27. 3. SISTEMA BLOCK
El sistema Block deriva de la lógica de la “casa tronco”,
en el cual se entrecruzan los vértices y se hace un
montaje vertical de las piezas.
La principal ventaja que ofrece este sistema es la buena
aislación térmica
Estructuralmente, no es una solución eficaz, ya que las
piezas se montan en dirección perpendicular a la fibra,
con lo que se reduce la resistencia estructural de la
madera.
Instituto Universitario Politécnico “Santiago Mariño”

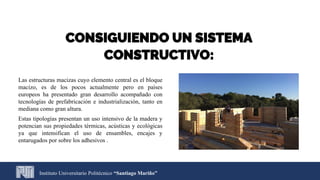

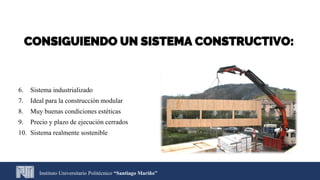

28. CONSIGUIENDO UN SISTEMA
CONSTRUCTIVO:
Las estructuras macizas cuyo elemento central es el bloque
macizo, es de los pocos actualmente pero en países
europeos ha presentado gran desarrollo acompañado con
tecnologías de prefabricación e industrialización, tanto en
mediana como gran altura.
Estas tipologías presentan un uso intensivo de la madera y
potencian sus propiedades térmicas, acústicas y ecológicas
ya que intensifican el uso de ensambles, encajes y
entarugados por sobre los adhesivos .
Instituto Universitario Politécnico “Santiago Mariño”

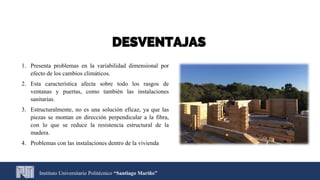

29. DESVENTAJAS
1. Presenta problemas en la variabilidad dimensional por
efecto de los cambios climáticos.
2. Esta característica afecta sobre todo los rasgos de
ventanas y puertas, como también las instalaciones
sanitarias.
3. Estructuralmente, no es una solución eficaz, ya que las
piezas se montan en dirección perpendicular a la fibra,
con lo que se reduce la resistencia estructural de la
madera.
4. Problemas con las instalaciones dentro de la vivienda
Instituto Universitario Politécnico “Santiago Mariño”

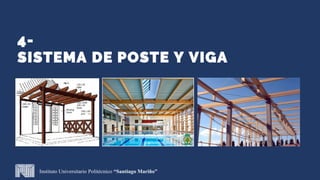

30. 4-
SISTEMA DE POSTE Y VIGA
Instituto Universitario Politécnico “Santiago Mariño”

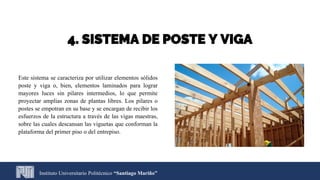

31. Este sistema se caracteriza por utilizar elementos sólidos
poste y viga o, bien, elementos laminados para lograr
mayores luces sin pilares intermedios, lo que permite
proyectar amplias zonas de plantas libres. Los pilares o
postes se empotran en su base y se encargan de recibir los
esfuerzos de la estructura a través de las vigas maestras,
sobre las cuales descansan las viguetas que conforman la
plataforma del primer piso o del entrepiso.
Instituto Universitario Politécnico “Santiago Mariño”
4. SISTEMA DE POSTE Y VIGA

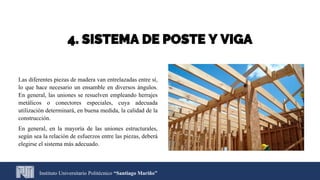

32. 4. SISTEMA DE POSTE Y VIGA
Las diferentes piezas de madera van entrelazadas entre sí,
lo que hace necesario un ensamble en diversos ángulos.
En general, las uniones se resuelven empleando herrajes
metálicos o conectores especiales, cuya adecuada
utilización determinará, en buena medida, la calidad de la
construcción.
En general, en la mayoría de las uniones estructurales,
según sea la relación de esfuerzos entre las piezas, deberá
elegirse el sistema más adecuado.
Instituto Universitario Politécnico “Santiago Mariño”

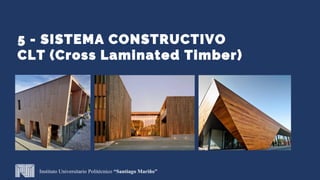

33. 5 - SISTEMA CONSTRUCTIVO
CLT (Cross Laminated Timber)
Instituto Universitario Politécnico “Santiago Mariño”

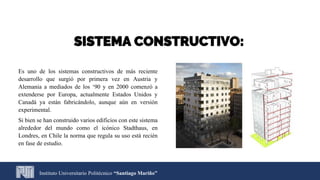

34. SISTEMA CONSTRUCTIVO:
Instituto Universitario Politécnico “Santiago Mariño”
Es uno de los sistemas constructivos de más reciente
desarrollo que surgió por primera vez en Austria y
Alemania a mediados de los ‘90 y en 2000 comenzó a
extenderse por Europa, actualmente Estados Unidos y
Canadá ya están fabricándolo, aunque aún en versión
experimental.
Si bien se han construido varios edificios con este sistema
alrededor del mundo como el icónico Stadthaus, en
Londres, en Chile la norma que regula su uso está recién
en fase de estudio.

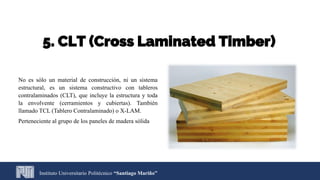

35. 5. CLT (Cross Laminated Timber)
No es sólo un material de construcción, ni un sistema
estructural, es un sistema constructivo con tableros
contralaminados (CLT), que incluye la estructura y toda
la envolvente (cerramientos y cubiertas). También
llamado TCL (Tablero Contralaminado) o X-LAM.
Perteneciente al grupo de los paneles de madera sólida
Instituto Universitario Politécnico “Santiago Mariño”

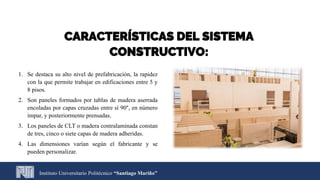

36. 1. Se destaca su alto nivel de prefabricación, la rapidez
con la que permite trabajar en edificaciones entre 5 y
8 pisos.
2. Son paneles formados por tablas de madera aserrada
encoladas por capas cruzadas entre sí 90°, en número
impar, y posteriormente prensadas.
3. Los paneles de CLT o madera contralaminada constan
de tres, cinco o siete capas de madera adheridas.
4. Las dimensiones varían según el fabricante y se
pueden personalizar.
Instituto Universitario Politécnico “Santiago Mariño”
CARACTERÍSTICAS DEL SISTEMA
CONSTRUCTIVO:

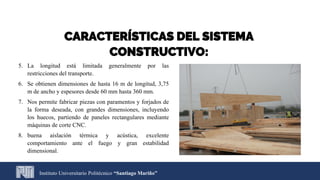

37. 5. La longitud está limitada generalmente por las
restricciones del transporte.
6. Se obtienen dimensiones de hasta 16 m de longitud, 3,75
m de ancho y espesores desde 60 mm hasta 360 mm.
7. Nos permite fabricar piezas con paramentos y forjados de
la forma deseada, con grandes dimensiones, incluyendo
los huecos, partiendo de paneles rectangulares mediante
máquinas de corte CNC.
8. buena aislación térmica y acústica, excelente
comportamiento ante el fuego y gran estabilidad
dimensional.
Instituto Universitario Politécnico “Santiago Mariño”
CARACTERÍSTICAS DEL SISTEMA
CONSTRUCTIVO:

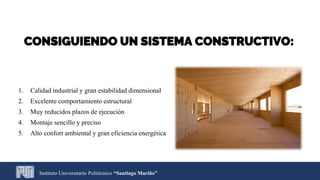

38. CONSIGUIENDO UN SISTEMA CONSTRUCTIVO:
1. Calidad industrial y gran estabilidad dimensional
2. Excelente comportamiento estructural
3. Muy reducidos plazos de ejecución
4. Montaje sencillo y preciso
5. Alto confort ambiental y gran eficiencia energética
Instituto Universitario Politécnico “Santiago Mariño”

39. CONSIGUIENDO UN SISTEMA CONSTRUCTIVO:
6. Sistema industrializado
7. Ideal para la construcción modular
8. Muy buenas condiciones estéticas
9. Precio y plazo de ejecución cerrados
10. Sistema realmente sostenible
Instituto Universitario Politécnico “Santiago Mariño”

40. GRACIAS!
Por su atención
Instituto Universitario Politécnico
“Santiago Mariño”
