Este manual describe los tres sensores principales del kit LEGO MINDSTORMS NXT 2.0: el sensor táctil, el sensor acústico y el sensor fotosensible. El sensor táctil detecta cuando un botón es presionado o liberado, el sensor acústico mide los niveles de sonido en decibeles, y el sensor fotosensible distingue entre luz y oscuridad y puede medir la intensidad de la luz. El manual también proporciona sugerencias sobre cómo usar los sensores y cómo verificar sus lecturas actuales usando la función "Ver

1. Manual De Robótica
Manual del usuario de NXT 2.0 (Parte 5)
Samuel Esteban Paredes Benavides 25

2. SENSORES

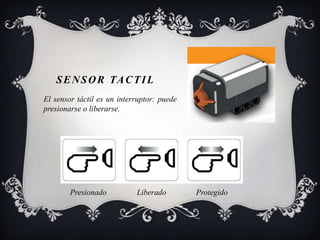

3. S E N S O R TA C T I L
El sensor táctil es un interruptor: puede
presionarse o liberarse.
Presionado Liberado Protegido

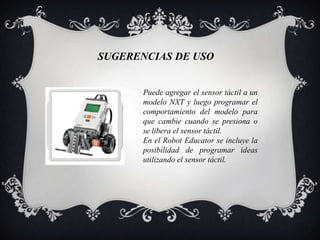

4. SUGERENCIAS DE USO
Puede agregar el sensor táctil a un
modelo NXT y luego programar el
comportamiento del modelo para
que cambie cuando se presiona o
se libera el sensor táctil.
En el Robot Educator se incluye la
posibilidad de programar ideas
utilizando el sensor táctil.

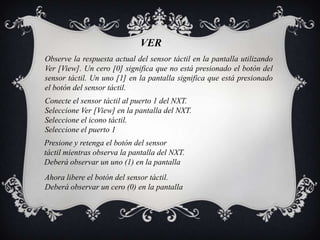

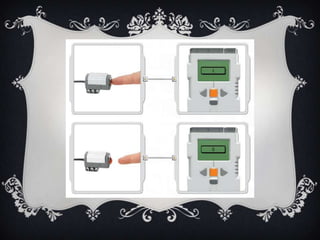

5. VER
Observe la respuesta actual del sensor táctil en la pantalla utilizando
Ver [View]. Un cero [0] significa que no está presionado el botón del
sensor táctil. Un uno [1] en la pantalla significa que está presionado
el botón del sensor táctil.
Conecte el sensor táctil al puerto 1 del NXT.
Seleccione Ver [View] en la pantalla del NXT.
Seleccione el icono táctil.
Seleccione el puerto 1
Presione y retenga el botón del sensor
táctil mientras observa la pantalla del NXT.
Deberá observar un uno (1) en la pantalla
Ahora libere el botón del sensor táctil.
Deberá observar un cero (0) en la pantalla

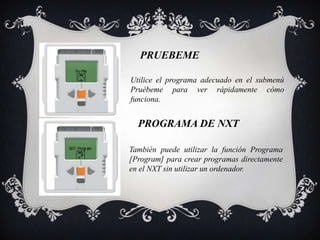

7. PRUEBEME
Utilice el programa adecuado en el submenú
Pruébeme para ver rápidamente cómo
funciona.
PROGRAMA DE NXT
También puede utilizar la función Programa
[Program] para crear programas directamente
en el NXT sin utilizar un ordenador.

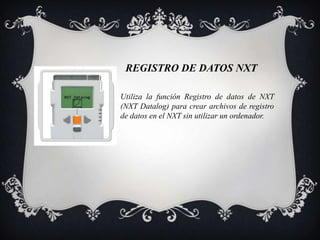

8. REGISTRO DE DATOS NXT
Utiliza la función Registro de datos de NXT
(NXT Datalog) para crear archivos de registro
de datos en el NXT sin utilizar un ordenador.

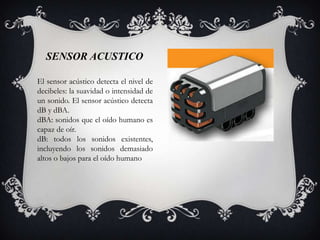

9. SENSOR ACUSTICO
El sensor acústico detecta el nivel de
decibeles: la suavidad o intensidad de
un sonido. El sensor acústico detecta
dB y dBA.
dBA: sonidos que el oído humano es
capaz de oír.
dB: todos los sonidos existentes,
incluyendo los sonidos demasiado
altos o bajos para el oído humano

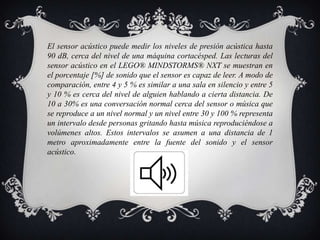

10. El sensor acústico puede medir los niveles de presión acústica hasta
90 dB, cerca del nivel de una máquina cortacésped. Las lecturas del
sensor acústico en el LEGO® MINDSTORMS® NXT se muestran en
el porcentaje [%] de sonido que el sensor es capaz de leer. A modo de
comparación, entre 4 y 5 % es similar a una sala en silencio y entre 5
y 10 % es cerca del nivel de alguien hablando a cierta distancia. De
10 a 30% es una conversación normal cerca del sensor o música que
se reproduce a un nivel normal y un nivel entre 30 y 100 % representa
un intervalo desde personas gritando hasta música reproduciéndose a
volúmenes altos. Estos intervalos se asumen a una distancia de 1
metro aproximadamente entre la fuente del sonido y el sensor
acústico.

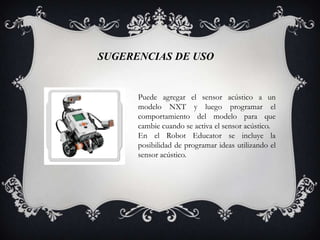

11. SUGERENCIAS DE USO
Puede agregar el sensor acústico a un
modelo NXT y luego programar el
comportamiento del modelo para que
cambie cuando se activa el sensor acústico.
En el Robot Educator se incluye la
posibilidad de programar ideas utilizando el
sensor acústico.

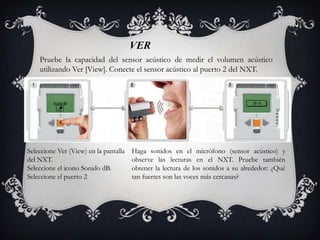

12. VER
Pruebe la capacidad del sensor acústico de medir el volumen acústico
utilizando Ver [View]. Conecte el sensor acústico al puerto 2 del NXT.
Seleccione Ver (View) en la pantalla Haga sonidos en el micrófono (sensor acústico) y
del NXT. observe las lecturas en el NXT. Pruebe también
Seleccione el icono Sonido dB. obtener la lectura de los sonidos a su alrededor: ¿Qué
Seleccione el puerto 2 tan fuertes son las voces más cercanas?

13. SENSOR FOTOSENSIBLE
El sensor fotosensible le permite al
robot distinguir entre luminosidad y
oscuridad, para obtener la lectura de la
intensidad de luminosidad en una
habitación y para medir la intensidad de
luminosidad sobre superficies de colores.
Esto es lo que ven sus ojos.
Esto es lo que su robot ve
utilizando el sensor fotosensible

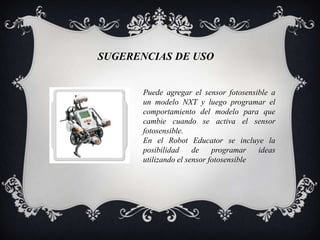

14. SUGERENCIAS DE USO
Puede agregar el sensor fotosensible a
un modelo NXT y luego programar el
comportamiento del modelo para que
cambie cuando se activa el sensor
fotosensible.
En el Robot Educator se incluye la
posibilidad de programar ideas
utilizando el sensor fotosensible

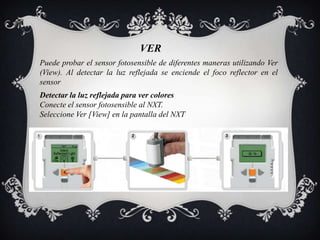

15. VER
Puede probar el sensor fotosensible de diferentes maneras utilizando Ver
(View). Al detectar la luz reflejada se enciende el foco reflector en el
sensor
Detectar la luz reflejada para ver colores
Conecte el sensor fotosensible al NXT.
Seleccione Ver [View] en la pantalla del NXT

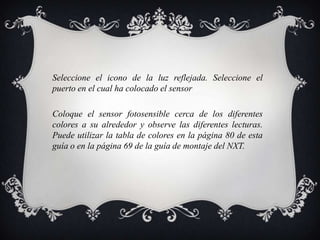

16. Seleccione el icono de la luz reflejada. Seleccione el
puerto en el cual ha colocado el sensor
Coloque el sensor fotosensible cerca de los diferentes
colores a su alrededor y observe las diferentes lecturas.
Puede utilizar la tabla de colores en la página 80 de esta
guía o en la página 69 de la guía de montaje del NXT.
