1. MECÁNICA DE SUELOS
Ing:
SHEYLA YULIANA CORNEJO RODRIGUEZ
SEMANA I

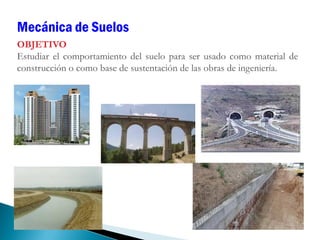

2. OBJETIVO
Estudiar el comportamiento del suelo para ser usado como material de
construcción o como base de sustentación de las obras de ingeniería.
Mecánica de Suelos

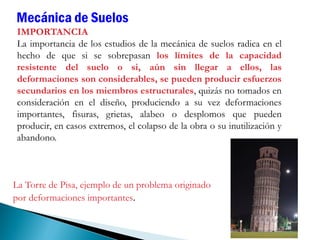

3. IMPORTANCIA
La importancia de los estudios de la mecánica de suelos radica en el
hecho de que si se sobrepasan los límites de la capacidad
resistente del suelo o si, aún sin llegar a ellos, las
deformaciones son considerables, se pueden producir esfuerzos
secundarios en los miembros estructurales, quizás no tomados en
consideración en el diseño, produciendo a su vez deformaciones
importantes, fisuras, grietas, alabeo o desplomos que pueden
producir, en casos extremos, el colapso de la obra o su inutilización y
abandono.
Mecánica de Suelos
La Torre de Pisa, ejemplo de un problema originado
por deformaciones importantes.

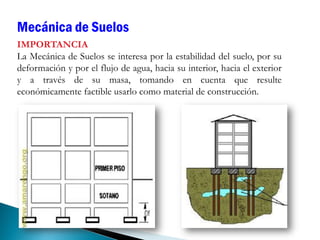

4. IMPORTANCIA
La Mecánica de Suelos se interesa por la estabilidad del suelo, por su
deformación y por el flujo de agua, hacia su interior, hacia el exterior
y a través de su masa, tomando en cuenta que resulte
económicamente factible usarlo como material de construcción.
Mecánica de Suelos

5. Karl Terzaghi, se llama suelo a todo agregado natural de
partículas minerales separables por medios mecánicos de poca
intensidad, como agitación en agua. Por el contrario, roca es un
agregado de minerales unidos por fuerzas cohesivas poderosas y
permanentes.
Concepto del término suelo desde el punto de vista
ingenieril
Suelo es una delgada capa de la corteza terrestre de material que
proviene de la desintegración y/o alteración física y/o química
de las rocas y que pueden haberse quedado en el sitio o haber
sido transportados, por el aire, agua o la gravedad.

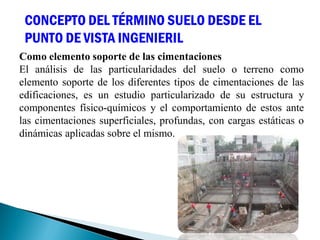

6. Como elemento soporte de las cimentaciones
El análisis de las particularidades del suelo o terreno como
elemento soporte de los diferentes tipos de cimentaciones de las
edificaciones, es un estudio particularizado de su estructura y
componentes físico-químicos y el comportamiento de estos ante
las cimentaciones superficiales, profundas, con cargas estáticas o
dinámicas aplicadas sobre el mismo.
CONCEPTO DEL TÉRMINO SUELO DESDE EL
PUNTO DE VISTA INGENIERIL

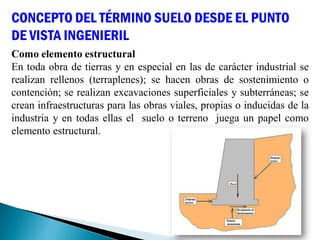

7. Como elemento estructural
En toda obra de tierras y en especial en las de carácter industrial se
realizan rellenos (terraplenes); se hacen obras de sostenimiento o
contención; se realizan excavaciones superficiales y subterráneas; se
crean infraestructuras para las obras viales, propias o inducidas de la
industria y en todas ellas el suelo o terreno juega un papel como
elemento estructural.
CONCEPTO DEL TÉRMINO SUELO DESDE EL PUNTO
DE VISTA INGENIERIL

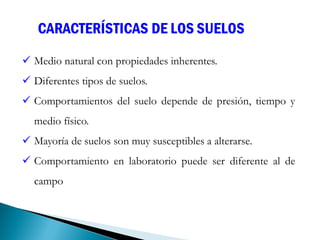

8. CARACTERÍSTICAS DE LOS SUELOS
 Medio natural con propiedades inherentes.
 Diferentes tipos de suelos.
 Comportamientos del suelo depende de presión, tiempo y
medio físico.
 Mayoría de suelos son muy susceptibles a alterarse.
 Comportamiento en laboratorio puede ser diferente al de
campo

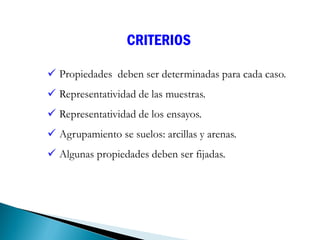

9. CRITERIOS
 Propiedades deben ser determinadas para cada caso.
 Representatividad de las muestras.
 Representatividad de los ensayos.
 Agrupamiento se suelos: arcillas y arenas.
 Algunas propiedades deben ser fijadas.

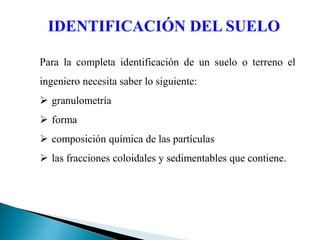

10. Para la completa identificación de un suelo o terreno el
ingeniero necesita saber lo siguiente:
 granulometría
 forma
 composición química de las partículas
 las fracciones coloidales y sedimentables que contiene.
IDENTIFICACIÓN DEL SUELO

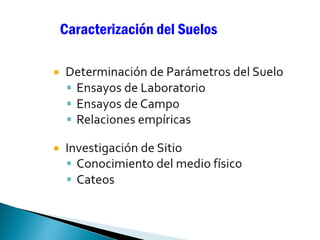

11. Caracterización del Suelos

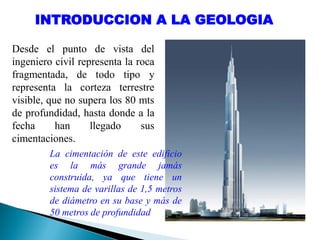

12. INTRODUCCION A LA GEOLOGIA
Desde el punto de vista del
ingeniero civil representa la roca
fragmentada, de todo tipo y
representa la corteza terrestre
visible, que no supera los 80 mts
de profundidad, hasta donde a la
fecha han llegado sus
cimentaciones.
La cimentación de este edificio
es la más grande jamás
construida, ya que tiene un
sistema de varillas de 1,5 metros
de diámetro en su base y más de
50 metros de profundidad

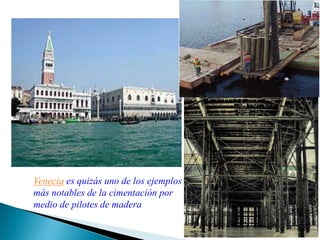

13. Venecia es quizás uno de los ejemplos
más notables de la cimentación por
medio de pilotes de madera

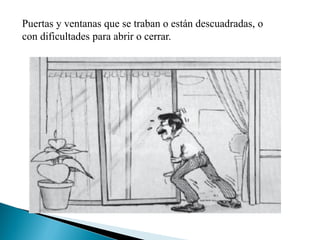

14. Puertas y ventanas que se traban o están descuadradas, o
con dificultades para abrir o cerrar.

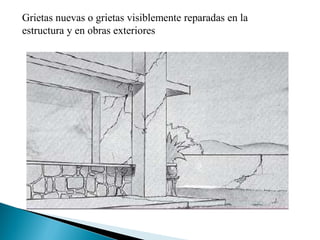

15. Grietas nuevas o grietas visiblemente reparadas en la
estructura y en obras exteriores

16. Desniveles entre pisos y terreno.
El terreno ha bajado dejando el piso al aire en algunos sectores

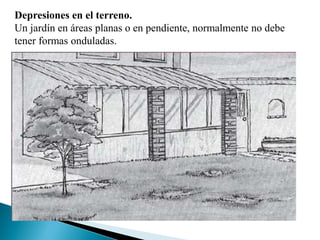

17. Depresiones en el terreno.
Un jardín en áreas planas o en pendiente, normalmente no debe
tener formas onduladas.

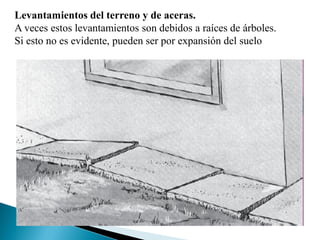

18. Levantamientos del terreno y de aceras.
A veces estos levantamientos son debidos a raíces de árboles.
Si esto no es evidente, pueden ser por expansión del suelo

19. Grietas en el suelo en forma de media luna.
Las grietas en el terreno siempre son indicio de algún problema
geotécnico

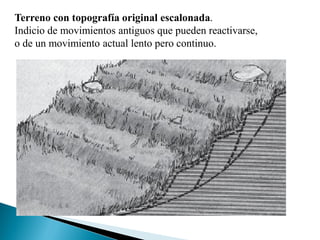

20. Terreno con topografía original escalonada.
Indicio de movimientos antiguos que pueden reactivarse,
o de un movimiento actual lento pero continuo.

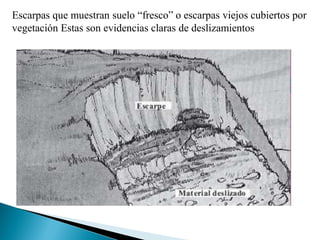

21. Escarpas que muestran suelo “fresco” o escarpas viejos cubiertos por
vegetación Estas son evidencias claras de deslizamientos

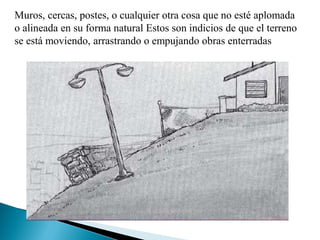

22. Muros, cercas, postes, o cualquier otra cosa que no esté aplomada
o alineada en su forma natural Estos son indicios de que el terreno
se está moviendo, arrastrando o empujando obras enterradas

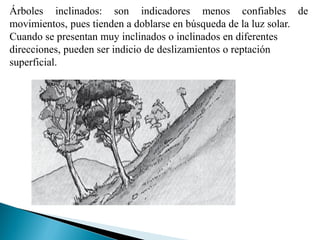

23. Árboles inclinados: son indicadores menos confiables de
movimientos, pues tienden a doblarse en búsqueda de la luz solar.
Cuando se presentan muy inclinados o inclinados en diferentes
direcciones, pueden ser indicio de deslizamientos o reptación
superficial.

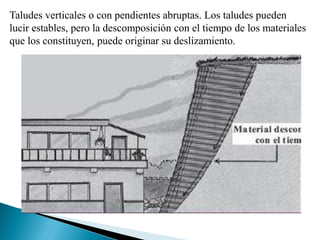

24. Taludes verticales o con pendientes abruptas. Los taludes pueden
lucir estables, pero la descomposición con el tiempo de los materiales
que los constituyen, puede originar su deslizamiento.

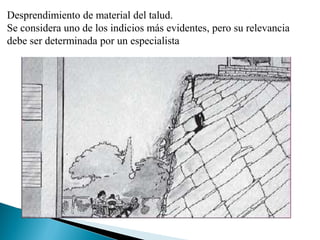

25. Desprendimiento de material del talud.
Se considera uno de los indicios más evidentes, pero su relevancia
debe ser determinada por un especialista

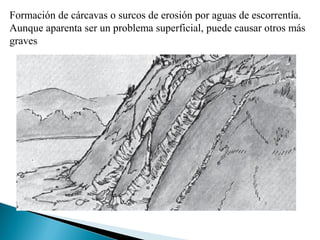

26. Formación de cárcavas o surcos de erosión por aguas de escorrentía.
Aunque aparenta ser un problema superficial, puede causar otros más
graves

27. Huecos en el terreno similares a cuevas de roedores.
Son el producto de erosión interna, causada por agua infiltrada

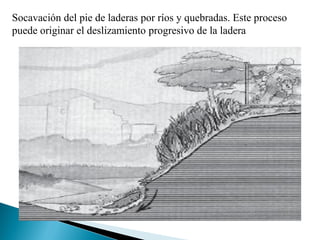

28. Socavación del pie de laderas por ríos y quebradas. Este proceso
puede originar el deslizamiento progresivo de la ladera

29. Sobrecargas en la parte superior de taludes.
Como construcción de muros y rellenos

30. Colocación de rellenos sobre laderas

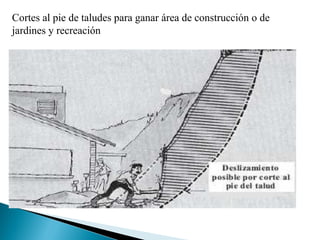

31. Cortes al pie de taludes para ganar área de construcción o de
jardines y recreación

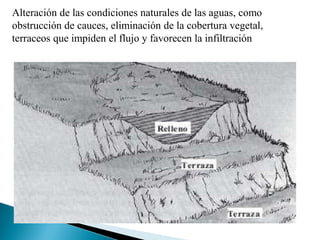

32. Alteración de las condiciones naturales de las aguas, como
obstrucción de cauces, eliminación de la cobertura vegetal,
terraceos que impiden el flujo y favorecen la infiltración

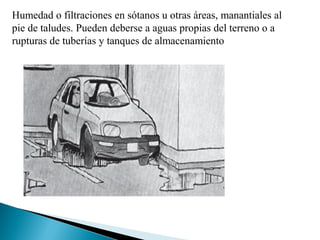

33. Humedad o filtraciones en sótanos u otras áreas, manantiales al
pie de taludes. Pueden deberse a aguas propias del terreno o a
rupturas de tuberías y tanques de almacenamiento

34. Riego excesivo de jardines

35. Colocación de tuberías sobre materiales de relleno sin
compactación adecuada.

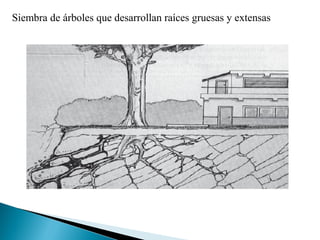

36. Siembra de árboles que desarrollan raíces gruesas y extensas

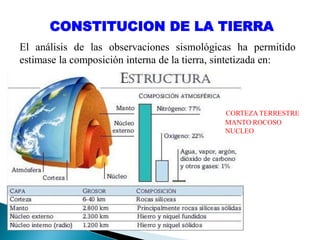

37. CONSTITUCION DE LA TIERRA
El análisis de las observaciones sismológicas ha permitido
estimase la composición interna de la tierra, sintetizada en:
CORTEZA TERRESTRE
MANTO ROCOSO
NUCLEO

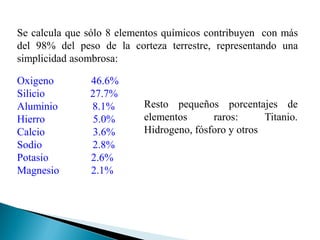

38. Se calcula que sólo 8 elementos químicos contribuyen con más
del 98% del peso de la corteza terrestre, representando una
simplicidad asombrosa:
Oxigeno 46.6%
Silicio 27.7%
Aluminio 8.1%
Hierro 5.0%
Calcio 3.6%
Sodio 2.8%
Potasio 2.6%
Magnesio 2.1%
Resto pequeños porcentajes de
elementos raros: Titanio.
Hidrogeno, fósforo y otros
