El documento describe diferentes elementos mecánicos de transmisión de movimiento y velocidad como engranajes, poleas, bielas, manivelas, levas, palancas, piñones y cremalleras, cigüeñales, ruedas excéntricas y ruedas helicoidales. Cada uno sirve para transmitir fuerza y movimiento de manera diferente entre las partes de una máquina.

1. Integrantes: Benjamín Matus Juan Carlos Molina Elementos mecánicos de transmisión de movimiento y velocidad.

2. Mecanismo utilizado para transmitir potencia de un componente a otro dentro de una máquina. Un engranaje sirve para transmitir movimiento circular mediante el contacto de ruedas dentadas

3. Polea Mecanismo que sirve para transmitir fuerza. Se trata de una rueda, generalmente maciza y acanalada en su borde, que, con el concurso de una cuerda o cable que se hace pasar por el canal, se usa como elemento de transmisión para cambiar la dirección del movimiento en máquinas y mecanismos. Polea 1000 kg

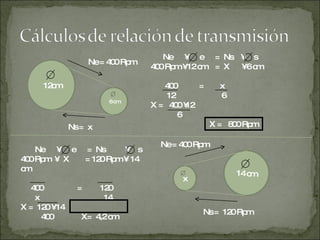

4. 12cm 6 cm 14 cm x Ne = 400 Rpm Ns = x Ne • e = Ns • s 400 Rpm • 12 cm = X • 6 cm 400 = x 12 6 X = 400 •12 6 X = 800 Rpm Ne = 400 Rpm Ns = 120 Rpm Ne • e = Ns • s 400 Rpm • X = 120 Rpm • 14 cm 400 = 120 x 14 X = 120 • 14 400 X= 4,2 cm

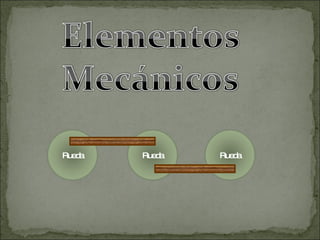

6. Rueda Rueda Rueda

7. Biela: elemento mecánico que sometido a esfuerzos de tracción o comprensión, transmite el movimiento articulando a otras partes de la maquina. Manivela: pieza normalmente de hierro, compuesta de dos ramas, una de las cuales se fija por un extremo en el eje de una máquina, de una rueda, etc. y la otra forma el mango que sirve para mover al brazo, la máquina o la rueda. Polea Biela

8. Leva: elemento mecánico hecho de algún material (madera, metal, plástico, etc.) que va sujeto a un eje y tiene un contorno con forma especial. De este modo, el giro del eje hace que el perfil o contorno de la leva toque, mueva, empuje o conecte una pieza conocida como seguidor . Existen dos tipos de seguidores, de traslación y de rotación. 1000 kg Palanca: es una máquina simple que tiene como función transmitir una fuerza. Está compuesta por una barra rígida que puede girar libremente alrededor de un punto de apoyo llamado fulcro . Puede utilizarse para amplificar la fuerza mecánica que se aplica a un objeto, para incrementar su velocidad o la distancia recorrida, en respuesta a la aplicación de una fuerza.

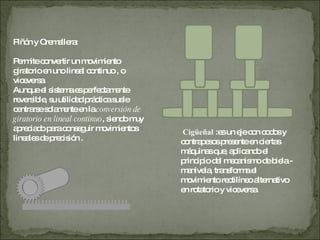

9. Piñón y Cremallera: Permite convertir un movimiento giratorio en uno lineal continuo , o viceversa. Aunque el sistema es perfectamente reversible, su utilidad práctica suele centrarse solamente en la conversión de giratorio en lineal continuo , siendo muy apreciado para conseguir movimientos lineales de precisión . Cigüeñal :es un eje con codos y contrapesos presente en ciertas máquinas que, aplicando el principio del mecanismo de biela - manivela, transforma el movimiento rectilíneo alternativo en rotatorio y viceversa.

10. Sistemas Articulados: Muchas maquinas y artefactos utilizan mecanismos articulados para hacerlas funcionar. Un mecanismo articulado es un ensamblaje de palancas diseñadas para trasmitir movimiento y fuerza. Excéntrica Rueda: Un mecanismo parecido al de leva-seguidor es el formado por una rueda excéntrica que sustituye a la leva. El eje de esta rueda no pasa por el centro de la misma, por lo que la rueda actúa de forma parecida a una leva: solo empuja al seguidor en una determinada posición, lo que provoca un movimiento alternativo .

11. Rueda Helicoidal: Este mecanismo se compone de un tornillo cilíndrico o hiperbólico y de una rueda (corona) de diente helicoidal cilíndrica o acanalada. Es muy eficiente como reductor de velocidad, dado que una vuelta del tornillo provoca un pequeño giro de la corona. Es un mecanismo que tiene muchas pérdidas por roce entre dientes, esto obliga a utilizar metales de bajo coeficiente de roce y una lubricación abundante, se suele fabricar el tornillo (gusano) de acero y la corona de bronce.
