Este documento describe un mecanismo de cuatro barras, el cual consiste en tres barras móviles y una cuarta barra fija unidas por articulaciones. Explica que para que el movimiento entre las barras sea continuo, la suma de la barra más corta y la barra más larga no puede ser mayor que la suma de las barras restantes. Además, detalla el proceso de elaboración de dos modelos prácticos de este mecanismo usando palos de balsa y tornillos.

1. Mecanismos de 4
barras
LUISA FERNANDAAVENDAÑO
JULIAN BARBOSA
ERIKA CHACON
1002
2013

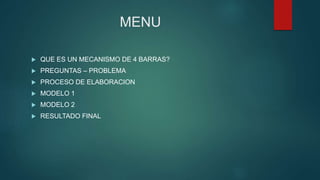

2. MENU
 QUE ES UN MECANISMO DE 4 BARRAS?
 PREGUNTAS – PROBLEMA
 PROCESO DE ELABORACION
 MODELO 1
 MODELO 2
 RESULTADO FINAL

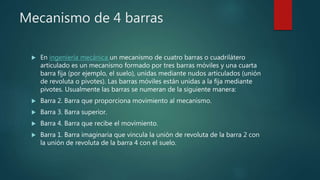

3. Mecanismo de 4 barras
 En ingeniería mecánica un mecanismo de cuatro barras o cuadrilátero
articulado es un mecanismo formado por tres barras móviles y una cuarta
barra fija (por ejemplo, el suelo), unidas mediante nudos articulados (unión
de revoluta o pivotes). Las barras móviles están unidas a la fija mediante
pivotes. Usualmente las barras se numeran de la siguiente manera:
 Barra 2. Barra que proporciona movimiento al mecanismo.
 Barra 3. Barra superior.
 Barra 4. Barra que recibe el movimiento.
 Barra 1. Barra imaginaria que vincula la unión de revoluta de la barra 2 con
la unión de revoluta de la barra 4 con el suelo.

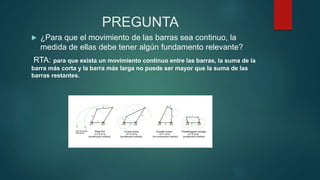

4. PREGUNTA
 ¿Para que el movimiento de las barras sea continuo, la
medida de ellas debe tener algún fundamento relevante?
RTA: para que exista un movimiento continuo entre las barras, la suma de la
barra más corta y la barra más larga no puede ser mayor que la suma de las
barras restantes.

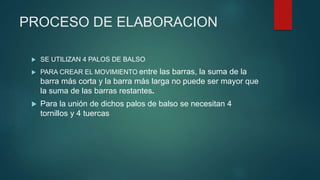

5. PROCESO DE ELABORACION
 SE UTILIZAN 4 PALOS DE BALSO
 PARA CREAR EL MOVIMIENTO entre las barras, la suma de la
barra más corta y la barra más larga no puede ser mayor que
la suma de las barras restantes.
 Para la unión de dichos palos de balso se necesitan 4
tornillos y 4 tuercas

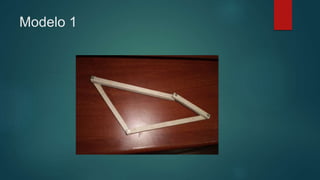

6. Modelo 1

7. MODELO 2

8. RESULTADO FINAL
