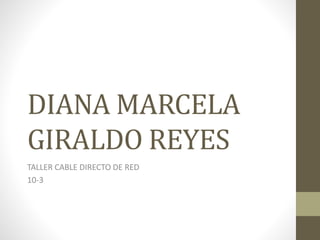

1. DIANA MARCELA
GIRALDO REYES
TALLER CABLE DIRECTO DE RED
10-3

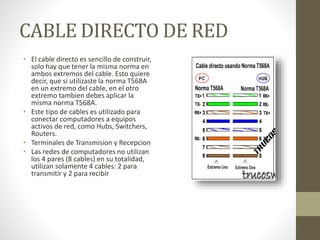

2. CABLE DIRECTO DE RED
• El cable directo es sencillo de construir,
solo hay que tener la misma norma en
ambos extremos del cable. Esto quiere
decir, que si utilizaste la norma T568A
en un extremo del cable, en el otro
extremo tambien debes aplicar la
misma norma T568A.
• Este tipo de cables es utilizado para
conectar computadores a equipos
activos de red, como Hubs, Switchers,
Routers.
• Terminales de Transmision y Recepcion
• Las redes de computadores no utilizan
los 4 pares (8 cables) en su totalidad,
utilizan solamente 4 cables: 2 para
transmitir y 2 para recibir

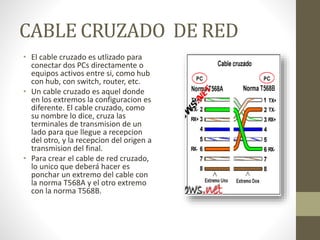

3. CABLE CRUZADO DE RED
• El cable cruzado es utlizado para
conectar dos PCs directamente o
equipos activos entre si, como hub
con hub, con switch, router, etc.
• Un cable cruzado es aquel donde
en los extremos la configuracion es
diferente. El cable cruzado, como
su nombre lo dice, cruza las
terminales de transmision de un
lado para que llegue a recepcion
del otro, y la recepcion del origen a
transmision del final.
• Para crear el cable de red cruzado,
lo unico que deberá hacer es
ponchar un extremo del cable con
la norma T568A y el otro extremo
con la norma T568B.

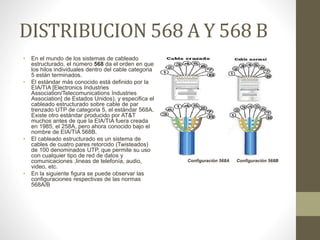

4. DISTRIBUCION 568 A Y 568 B
• En el mundo de los sistemas de cableado
estructurado, el número 568 da el orden en que
los hilos individuales dentro del cable categoria
5 están terminados.
• El estándar más conocido está definido por la
EIA/TIA [Electronics Industries
Association/Telecomunications Industries
Association] de Estados Unidos), y especifica el
cableado estructurado sobre cable de par
trenzado UTP de categoria 5, el estándar 568A.
Existe otro estándar producido por AT&T
muchos antes de que la EIA/TIA fuera creada
en 1985, el 258A, pero ahora conocido bajo el
nombre de EIA/TIA 568B.
• El cableado estructurado es un sistema de
cables de cuatro pares retorcido (Twisteados)
de 100 denominados UTP, que permite su uso
con cualquier tipo de red de datos y
comunicaciones ,lineas de telefonía, audio,
video, etc.
• En la siguiente figura se puede observar las
configuraciones respectivas de las normas
568A/B
Configuración 568A Configuración 568B

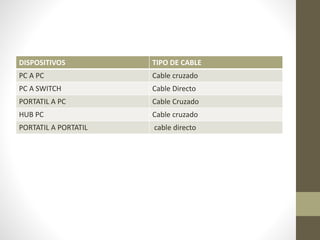

5. DISPOSITIVOS TIPO DE CABLE
PC A PC Cable cruzado
PC A SWITCH Cable Directo
PORTATIL A PC Cable Cruzado
HUB PC Cable cruzado
PORTATIL A PORTATIL cable directo
