1. Precentado Por: Brahian Valderrama
Anderson Hurtado

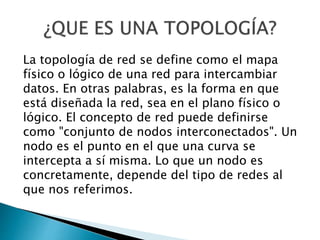

2. La topología de red se define como el mapa
físico o lógico de una red para intercambiar
datos. En otras palabras, es la forma en que
está diseñada la red, sea en el plano físico o
lógico. El concepto de red puede definirse
como "conjunto de nodos interconectados". Un
nodo es el punto en el que una curva se
intercepta a sí misma. Lo que un nodo es
concretamente, depende del tipo de redes al
que nos referimos.

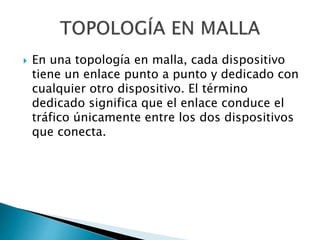

3.  En una topología en malla, cada dispositivo
tiene un enlace punto a punto y dedicado con
cualquier otro dispositivo. El término
dedicado significa que el enlace conduce el
tráfico únicamente entre los dos dispositivos
que conecta.

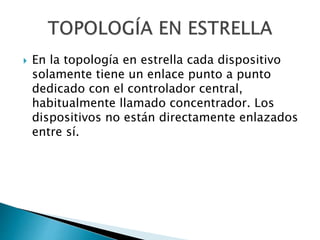

4.  En la topología en estrella cada dispositivo
solamente tiene un enlace punto a punto
dedicado con el controlador central,
habitualmente llamado concentrador. Los
dispositivos no están directamente enlazados
entre sí.

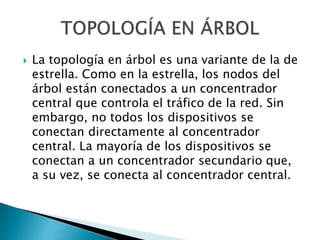

5.  La topología en árbol es una variante de la de
estrella. Como en la estrella, los nodos del
árbol están conectados a un concentrador
central que controla el tráfico de la red. Sin
embargo, no todos los dispositivos se
conectan directamente al concentrador
central. La mayoría de los dispositivos se
conectan a un concentrador secundario que,
a su vez, se conecta al concentrador central.

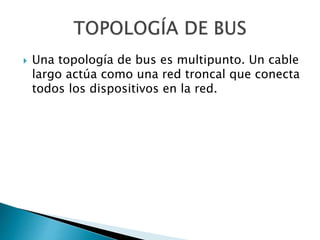

6.  Una topología de bus es multipunto. Un cable
largo actúa como una red troncal que conecta
todos los dispositivos en la red.

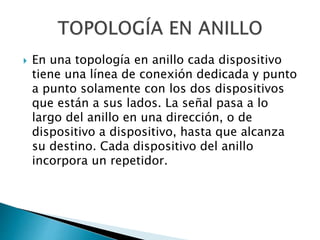

7.  En una topología en anillo cada dispositivo
tiene una línea de conexión dedicada y punto
a punto solamente con los dos dispositivos
que están a sus lados. La señal pasa a lo
largo del anillo en una dirección, o de
dispositivo a dispositivo, hasta que alcanza
su destino. Cada dispositivo del anillo
incorpora un repetidor.

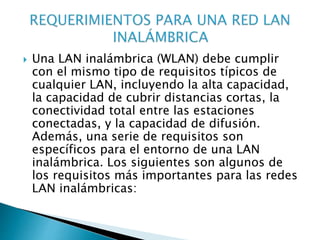

8.  Una LAN inalámbrica (WLAN) debe cumplir
con el mismo tipo de requisitos típicos de
cualquier LAN, incluyendo la alta capacidad,
la capacidad de cubrir distancias cortas, la
conectividad total entre las estaciones
conectadas, y la capacidad de difusión.
Además, una serie de requisitos son
específicos para el entorno de una LAN
inalámbrica. Los siguientes son algunos de
los requisitos más importantes para las redes
LAN inalámbricas:

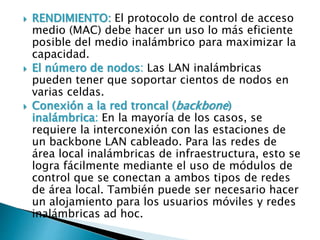

9.  RENDIMIENTO: El protocolo de control de acceso
medio (MAC) debe hacer un uso lo más eficiente
posible del medio inalámbrico para maximizar la
capacidad.
 El número de nodos: Las LAN inalámbricas
pueden tener que soportar cientos de nodos en
varias celdas.
 Conexión a la red troncal (backbone)
inalámbrica: En la mayoría de los casos, se
requiere la interconexión con las estaciones de
un backbone LAN cableado. Para las redes de
área local inalámbricas de infraestructura, esto se
logra fácilmente mediante el uso de módulos de
control que se conectan a ambos tipos de redes
de área local. También puede ser necesario hacer
un alojamiento para los usuarios móviles y redes
inalámbricas ad hoc.

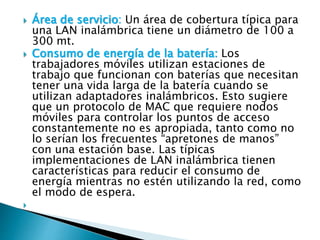

10.  Área de servicio: Un área de cobertura típica para
una LAN inalámbrica tiene un diámetro de 100 a
300 mt.
 Consumo de energía de la batería: Los
trabajadores móviles utilizan estaciones de
trabajo que funcionan con baterías que necesitan
tener una vida larga de la batería cuando se
utilizan adaptadores inalámbricos. Esto sugiere
que un protocolo de MAC que requiere nodos
móviles para controlar los puntos de acceso
constantemente no es apropiada, tanto como no
lo serían los frecuentes “apretones de manos”
con una estación base. Las típicas
implementaciones de LAN inalámbrica tienen
características para reducir el consumo de
energía mientras no estén utilizando la red, como
el modo de espera.


11.  Transmisión de robustez y seguridad: A menos
que se diseñe adecuadamente, una LAN
inalámbrica puede ser propensa a interferencias
y ser fácilmente espiada. El diseño de una LAN
inalámbrica debe permitir la transmisión fiable,
incluso en un ambiente ruidoso, y debe
proporcionar un cierto nivel de seguridad contra
escuchas.
 Operación de la red en co-ubicación: A medida
que las redes LAN inalámbricas se hacen más
populares, es bastante probable que dos o más
LANs inalámbricas funcionen en la misma zona o
en alguna zona en la que hay una posible
interferencia entre las redes de área local. Tal
interferencia puede frustrar el funcionamiento
normal de un algoritmo de MAC y puede permitir
el acceso no autorizado a una LAN particular.

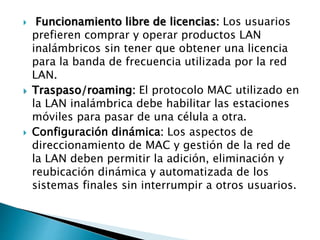

12.  Funcionamiento libre de licencias: Los usuarios
prefieren comprar y operar productos LAN
inalámbricos sin tener que obtener una licencia
para la banda de frecuencia utilizada por la red
LAN.
 Traspaso/roaming: El protocolo MAC utilizado en
la LAN inalámbrica debe habilitar las estaciones
móviles para pasar de una célula a otra.
 Configuración dinámica: Los aspectos de
direccionamiento de MAC y gestión de la red de
la LAN deben permitir la adición, eliminación y
reubicación dinámica y automatizada de los
sistemas finales sin interrumpir a otros usuarios.
