Este documento describe varios protocolos de red comunes como HTTP, ARP, FTP, POP, AppleTalk, TCP/IP y el modelo OSI. Explica brevemente las funciones y características de cada protocolo. También incluye información sobre el modelo TCP/IP y sus protocolos clave como TCP e IP.

1.  
Rommel Francisco Mena Pineda
David Ernesto González Lozano

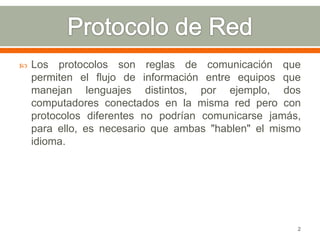

2.  Los protocolos son reglas de comunicación que
permiten el flujo de información entre equipos que
manejan lenguajes distintos, por ejemplo, dos
computadores conectados en la misma red pero con
protocolos diferentes no podrían comunicarse jamás,
para ello, es necesario que ambas "hablen" el mismo
idioma.
2

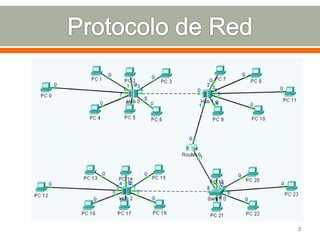

3. 3

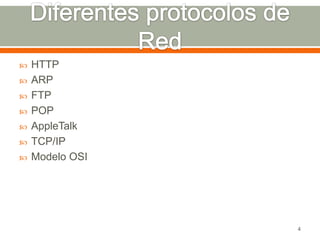

4.  HTTP
 ARP
 FTP
 POP
 AppleTalk
 TCP/IP
 Modelo OSI
4

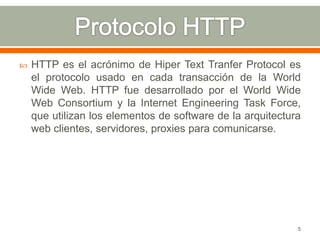

5.  HTTP es el acrónimo de Hiper Text Tranfer Protocol es
el protocolo usado en cada transacción de la World
Wide Web. HTTP fue desarrollado por el World Wide
Web Consortium y la Internet Engineering Task Force,
que utilizan los elementos de software de la arquitectura
web clientes, servidores, proxies para comunicarse.
5

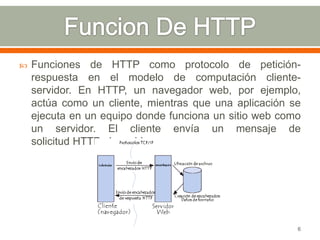

6.  Funciones de HTTP como protocolo de petición-
respuesta en el modelo de computación cliente-
servidor. En HTTP, un navegador web, por ejemplo,
actúa como un cliente, mientras que una aplicación se
ejecuta en un equipo donde funciona un sitio web como
un servidor. El cliente envía un mensaje de
solicitud HTTP al servidor.
6

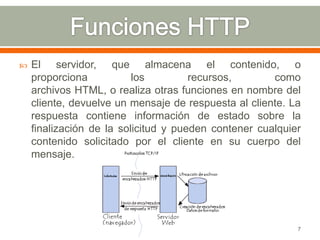

7.  El servidor, que almacena el contenido, o
proporciona los recursos, como
archivos HTML, o realiza otras funciones en nombre del
cliente, devuelve un mensaje de respuesta al cliente. La
respuesta contiene información de estado sobre la
finalización de la solicitud y pueden contener cualquier
contenido solicitado por el cliente en su cuerpo del
mensaje.
7

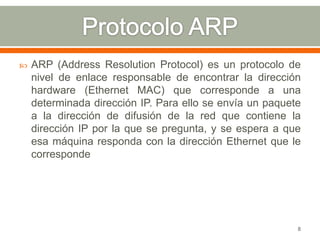

8.  ARP (Address Resolution Protocol) es un protocolo de
nivel de enlace responsable de encontrar la dirección
hardware (Ethernet MAC) que corresponde a una
determinada dirección IP. Para ello se envía un paquete
a la dirección de difusión de la red que contiene la
dirección IP por la que se pregunta, y se espera a que
esa máquina responda con la dirección Ethernet que le
corresponde
8

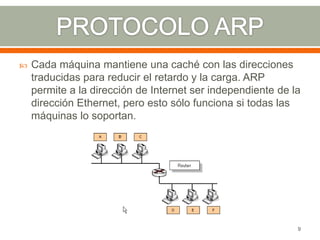

9.  Cada máquina mantiene una caché con las direcciones
traducidas para reducir el retardo y la carga. ARP
permite a la dirección de Internet ser independiente de la
dirección Ethernet, pero esto sólo funciona si todas las
máquinas lo soportan.
9

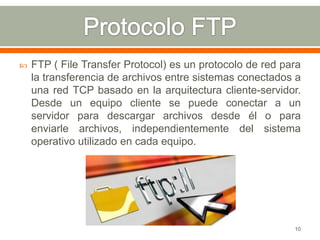

10.  FTP ( File Transfer Protocol) es un protocolo de red para
la transferencia de archivos entre sistemas conectados a
una red TCP basado en la arquitectura cliente-servidor.
Desde un equipo cliente se puede conectar a un
servidor para descargar archivos desde él o para
enviarle archivos, independientemente del sistema
operativo utilizado en cada equipo.
10

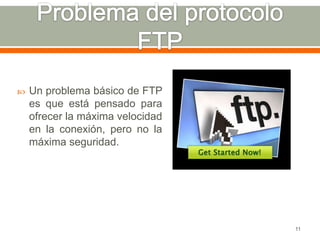

11.  Un problema básico de FTP
es que está pensado para
ofrecer la máxima velocidad
en la conexión, pero no la
máxima seguridad.
11

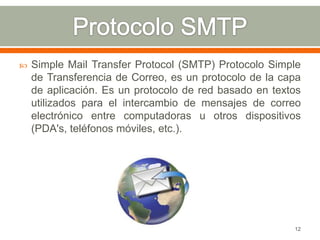

12.  Simple Mail Transfer Protocol (SMTP) Protocolo Simple
de Transferencia de Correo, es un protocolo de la capa
de aplicación. Es un protocolo de red basado en textos
utilizados para el intercambio de mensajes de correo
electrónico entre computadoras u otros dispositivos
(PDA's, teléfonos móviles, etc.).
12

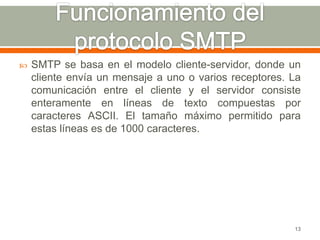

13.  SMTP se basa en el modelo cliente-servidor, donde un
cliente envía un mensaje a uno o varios receptores. La
comunicación entre el cliente y el servidor consiste
enteramente en líneas de texto compuestas por
caracteres ASCII. El tamaño máximo permitido para
estas líneas es de 1000 caracteres.
13

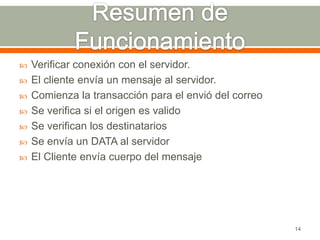

14.  Verificar conexión con el servidor.
 El cliente envía un mensaje al servidor.
 Comienza la transacción para el envió del correo
 Se verifica si el origen es valido
 Se verifican los destinatarios
 Se envía un DATA al servidor
 El Cliente envía cuerpo del mensaje
14

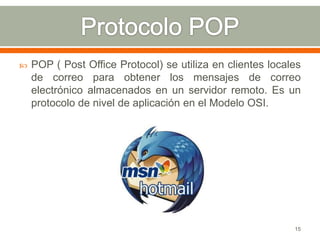

15.  POP ( Post Office Protocol) se utiliza en clientes locales
de correo para obtener los mensajes de correo
electrónico almacenados en un servidor remoto. Es un
protocolo de nivel de aplicación en el Modelo OSI.
15

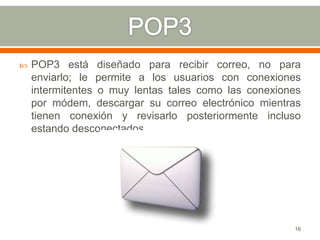

16.  POP3 está diseñado para recibir correo, no para
enviarlo; le permite a los usuarios con conexiones
intermitentes o muy lentas tales como las conexiones
por módem, descargar su correo electrónico mientras
tienen conexión y revisarlo posteriormente incluso
estando desconectados.
16

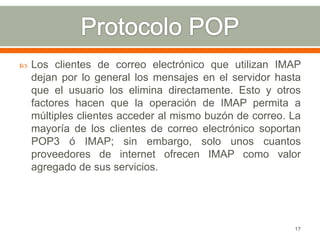

17.  Los clientes de correo electrónico que utilizan IMAP
dejan por lo general los mensajes en el servidor hasta
que el usuario los elimina directamente. Esto y otros
factores hacen que la operación de IMAP permita a
múltiples clientes acceder al mismo buzón de correo. La
mayoría de los clientes de correo electrónico soportan
POP3 ó IMAP; sin embargo, solo unos cuantos
proveedores de internet ofrecen IMAP como valor
agregado de sus servicios.
17

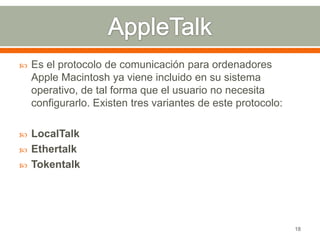

18.  Es el protocolo de comunicación para ordenadores
Apple Macintosh ya viene incluido en su sistema
operativo, de tal forma que el usuario no necesita
configurarlo. Existen tres variantes de este protocolo:
 LocalTalk
 Ethertalk
 Tokentalk
18

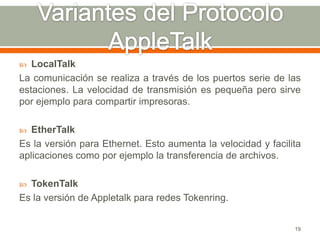

19.  LocalTalk
La comunicación se realiza a través de los puertos serie de las
estaciones. La velocidad de transmisión es pequeña pero sirve
por ejemplo para compartir impresoras.
 EtherTalk
Es la versión para Ethernet. Esto aumenta la velocidad y facilita
aplicaciones como por ejemplo la transferencia de archivos.
 TokenTalk
Es la versión de Appletalk para redes Tokenring.
19

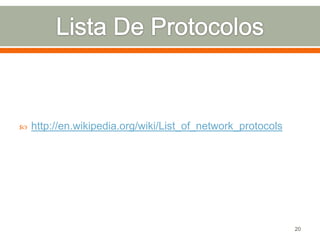

20.  http://en.wikipedia.org/wiki/List_of_network_protocols
20

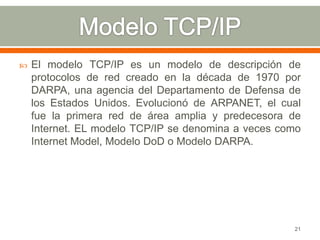

21.  El modelo TCP/IP es un modelo de descripción de
protocolos de red creado en la década de 1970 por
DARPA, una agencia del Departamento de Defensa de
los Estados Unidos. Evolucionó de ARPANET, el cual
fue la primera red de área amplia y predecesora de
Internet. EL modelo TCP/IP se denomina a veces como
Internet Model, Modelo DoD o Modelo DARPA.
21

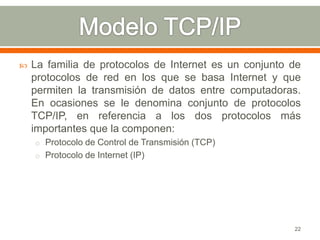

22.  La familia de protocolos de Internet es un conjunto de
protocolos de red en los que se basa Internet y que
permiten la transmisión de datos entre computadoras.
En ocasiones se le denomina conjunto de protocolos
TCP/IP, en referencia a los dos protocolos más
importantes que la componen:
o Protocolo de Control de Transmisión (TCP)
o Protocolo de Internet (IP)
22

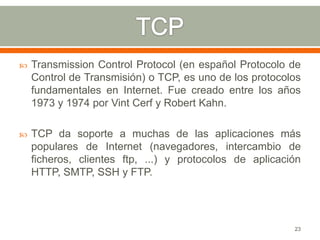

23.  Transmission Control Protocol (en español Protocolo de
Control de Transmisión) o TCP, es uno de los protocolos
fundamentales en Internet. Fue creado entre los años
1973 y 1974 por Vint Cerf y Robert Kahn.
 TCP da soporte a muchas de las aplicaciones más
populares de Internet (navegadores, intercambio de
ficheros, clientes ftp, ...) y protocolos de aplicación
HTTP, SMTP, SSH y FTP.
23

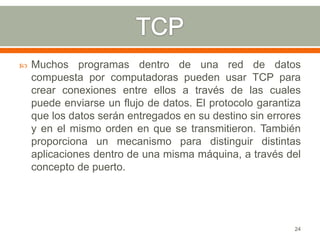

24.  Muchos programas dentro de una red de datos
compuesta por computadoras pueden usar TCP para
crear conexiones entre ellos a través de las cuales
puede enviarse un flujo de datos. El protocolo garantiza
que los datos serán entregados en su destino sin errores
y en el mismo orden en que se transmitieron. También
proporciona un mecanismo para distinguir distintas
aplicaciones dentro de una misma máquina, a través del
concepto de puerto.
24

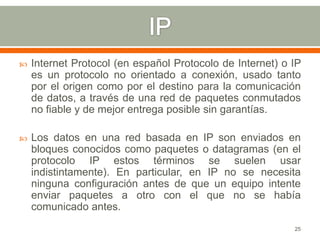

25.  Internet Protocol (en español Protocolo de Internet) o IP
es un protocolo no orientado a conexión, usado tanto
por el origen como por el destino para la comunicación
de datos, a través de una red de paquetes conmutados
no fiable y de mejor entrega posible sin garantías.
 Los datos en una red basada en IP son enviados en
bloques conocidos como paquetes o datagramas (en el
protocolo IP estos términos se suelen usar
indistintamente). En particular, en IP no se necesita
ninguna configuración antes de que un equipo intente
enviar paquetes a otro con el que no se había
comunicado antes.
25

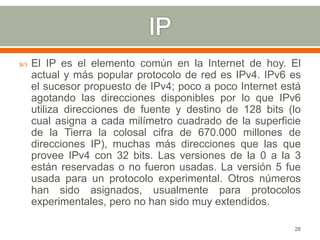

26.  El IP es el elemento común en la Internet de hoy. El
actual y más popular protocolo de red es IPv4. IPv6 es
el sucesor propuesto de IPv4; poco a poco Internet está
agotando las direcciones disponibles por lo que IPv6
utiliza direcciones de fuente y destino de 128 bits (lo
cual asigna a cada milímetro cuadrado de la superficie
de la Tierra la colosal cifra de 670.000 millones de
direcciones IP), muchas más direcciones que las que
provee IPv4 con 32 bits. Las versiones de la 0 a la 3
están reservadas o no fueron usadas. La versión 5 fue
usada para un protocolo experimental. Otros números
han sido asignados, usualmente para protocolos
experimentales, pero no han sido muy extendidos.
26

27. 27

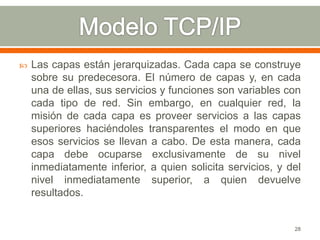

28.  Las capas están jerarquizadas. Cada capa se construye
sobre su predecesora. El número de capas y, en cada
una de ellas, sus servicios y funciones son variables con
cada tipo de red. Sin embargo, en cualquier red, la
misión de cada capa es proveer servicios a las capas
superiores haciéndoles transparentes el modo en que
esos servicios se llevan a cabo. De esta manera, cada
capa debe ocuparse exclusivamente de su nivel
inmediatamente inferior, a quien solicita servicios, y del
nivel inmediatamente superior, a quien devuelve
resultados.
28

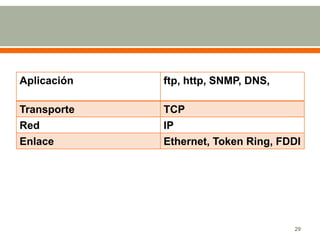

29. Aplicación ftp, http, SNMP, DNS,
Transporte TCP
Red IP
Enlace Ethernet, Token Ring, FDDI
29

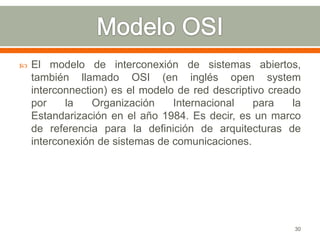

30.  El modelo de interconexión de sistemas abiertos,
también llamado OSI (en inglés open system
interconnection) es el modelo de red descriptivo creado
por la Organización Internacional para la
Estandarización en el año 1984. Es decir, es un marco
de referencia para la definición de arquitecturas de
interconexión de sistemas de comunicaciones.
30

31. 31

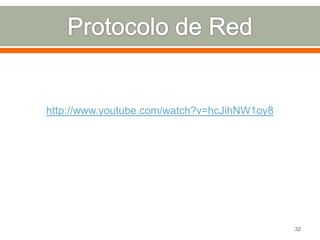

32. http://www.youtube.com/watch?v=hcJihNW1oy8
32
