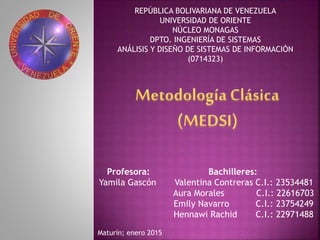

REPÚBLICA BOLIVARIANA DE VENEZUELA
UNIVERSIDAD DE ORIENTE
NÚCLEO MONAGAS
DPTO. INGENIERÍA DE SISTEMAS
ANÁLISIS Y DISEÑO DE SISTEMAS DE INFORMACIÓN
(0714323)
Profesora: Bachilleres:
Yamila Gascón Valentina Contreras C.I.: 23534481
Aura Morales C.I.: 22616703
Emily Navarro C.I.: 23754249
Hennawi Rachid C.I.: 22971488
Maturín; enero 2015

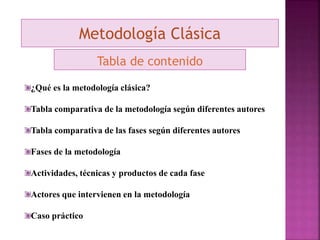

Tabla de contenido
¿Qué es la metodología clásica?
Tabla comparativa de la metodología según diferentes autores

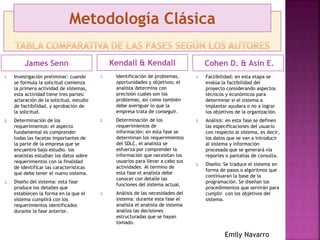

Tabla comparativa de las fases según diferentes autores
Fases de la metodología
Actividades, técnicas y productos de cada fase
Actores que intervienen en la metodología
Caso práctico

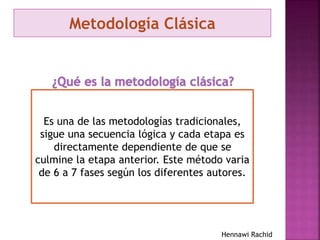

Metodología Clásica

Es una de las metodologías tradicionales,
sigue una secuencia lógica y cada etapa es
directamente dependiente de que se
culmine la etapa anterior. Este método varia
de 6 a 7 fases según los diferentes autores.
Hennawi Rachid

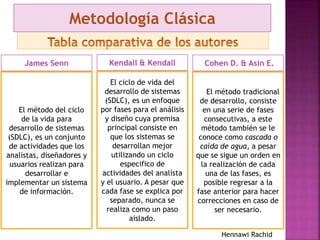

James Senn
El método del ciclo
de la vida para
desarrollo de sistemas
(SDLC), es un conjunto
de actividades que los
analistas, diseñadores y
usuarios realizan para
desarrollar e
implementar un sistema
de información.
Cohen D. & Asín E.
El método tradicional
de desarrollo, consiste
en una serie de fases
consecutivas, a este
método también se le
conoce como cascada o
caída de agua, a pesar
que se sigue un orden en
la realización de cada
una de las fases, es
posible regresar a la
fase anterior para hacer
correcciones en caso de
ser necesario.
Kendall & Kendall
El ciclo de vida del
desarrollo de sistemas
(SDLC), es un enfoque
por fases para el análisis
y diseño cuya premisa
principal consiste en
que los sistemas se
desarrollan mejor
utilizando un ciclo
especifico de
actividades del analista
y el usuario. A pesar que
cada fase se explica por
separado, nunca se
realiza como un paso
aislado.
Hennawi Rachid

James Senn
1. Investigación preliminar: cuando
se formula la solicitud comienza
la primera actividad de sistemas,
esta actividad tiene tres partes:
aclaración de la solicitud, estudio
de factibilidad, y aprobación de
la solicitud.
2. Determinación de los
requerimientos: el aspecto
fundamental es comprender
todas las facetas importantes de
la parte de la empresa que se
encuentra bajo estudio. los
analistas estudian los datos sobre
requerimientos con la finalidad
de identificar las características
que debe tener el nuevo sistema.
3. Diseño del sistema: esta fase
produce los detalles que
establecen la forma en la que el
sistema cumplirá con los
requerimientos identificados
durante la fase anterior.
Cohen D. & Asín E.
1. Factibilidad: en esta etapa se
evalúa la factibilidad del
proyecto considerando aspectos
técnicos y económicos para
determinar si el sistema a
implantar ayudara o no a lograr
los objetivos de la organización.
2. Análisis: en esta fase se definen
las especificaciones del usuario
con respecto al sistema, es decir,
los datos que se van a introducir
al sistema y información
procesada que se generará vía
reportes o pantallas de consulta.
3. Diseño: Se traduce el sistema en
forma de pasos o algoritmos que
continuaran la base de la
programación. Se diseñan los
procedimientos que servirán para
cumplir con los objetivos del
sistema.
Kendall & Kendall
1. Identificación de problemas,
oportunidades y objetivos; el
analista determina con
precisión cuales son los
problemas, así como también
debe averiguar lo que la
empresa trata de conseguir.
2. Determinación de los
requerimientos de
información: en esta fase se
determinan los requerimientos
del SDLC, el analista se
esfuerza por comprender la
información que necesitan los
usuarios para llevar a cabo sus
actividades. Al termino de
esta fase el analista debe
conocer con detalle las
funciones del sistema actual.
3. Análisis de las necesidades del
sistema: durante esta fase el
analista el analista de sistema
analiza las decisiones
estructuradas que se hayan
tomado.
Emily Navarro

James Senn

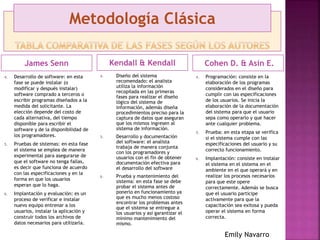

4. Desarrollo de software: en esta
fase se puede instalar (o
modificar y después instalar)
software comprado a terceros o
escribir programas diseñados a la
medida del solicitante. La
elección depende del costo de
cada alternativa, del tiempo
disponible para escribir el
software y de la disponibilidad de
los programadores.
5. Pruebas de sistemas: en esta fase
el sistema se emplea de manera
experimental para asegurarse de
que el software no tenga fallas,
es decir que funciona de acuerdo
con las especificaciones y en la
forma en que los usuarios
esperan que lo haga.
6. Implantación y evaluación: es un
proceso de verificar e instalar
nuevo equipo entrenar a los
usuarios, instalar la aplicación y
construir todos los archivos de
datos necesarios para utilizarla.
Cohen D. & Asín E.
4. Programación: consiste en la
elaboración de los programas
considerados en el diseño para
cumplir con las especificaciones
de los usuarios. Se inicia la
elaboración de la documentación
del sistema para que el usuario
sepa como operarlo y que hacer
ante cualquier problema.
5. Prueba: en esta etapa se verifica
si el sistema cumple con las
especificaciones del usuario y su
correcto funcionamiento.
6. Implantación: consiste en instalar
el sistema en el sistema en el
ambiente en el que operará y en
realizar los procesos necesarios
para que este opere
correctamente. Además se busca
que el usuario participe
activamente para que la
capacitación sea exitosa y pueda
operar el sistema en forma
correcta.
Kendall & Kendall
4. Diseño del sistema
recomendado: el analista
utiliza la información
recopilada en las primeras
fases para realizar el diseño
lógico del sistema de
información, además diseña
procedimientos preciso para la
captura de datos que aseguran
que los mismos ingresen al
sistema de información.
5. Desarrollo y documentación
del software: el analista
trabaja de manera conjunta
con los programadores y
usuarios con el fin de obtener
documentación efectiva para
el desarrollo del software
6. Prueba y mantenimiento del
sistema: en esta fase se debe
probar el sistema antes de
ponerlo en funcionamiento ya
que es mucho menos costoso
encontrar los problemas antes
que el sistema se entregue a
los usuarios y así garantizar el
mínimo mantenimiento del
mismo.
Emily Navarro

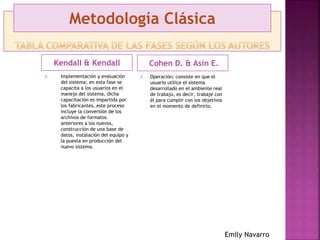

Cohen D. & Asín E.
7. Operación: consiste en que el
usuario utilice el sistema
desarrollado en el ambiente real
de trabajo, es decir, trabaje con
él para cumplir con los objetivos
en el momento de definirlo.
Kendall & Kendall
7. Implementación y evaluación
del sistema; en esta fase se
capacita a los usuarios en el
manejo del sistema, dicha
capacitación es impartida por
los fabricantes, este proceso
incluye la conversión de los
archivos de formatos
anteriores a los nuevos,
construcción de una base de
datos, instalación del equipo y
la puesta en producción del
nuevo sistema.
Emily Navarro

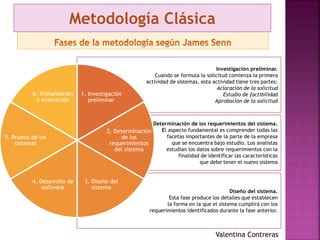

Determinación de los requerimientos del sistema.
El aspecto fundamental es comprender todas las
facetas importantes de la parte de la empresa
que se encuentra bajo estudio. Los analistas
estudian los datos sobre requerimientos con la
finalidad de identificar las características
que debe tener el nuevo sistema
Diseño del sistema.
Esta fase produce los detalles que establecen
la forma en la que el sistema cumplirá con los
requerimientos identificados durante la fase anterior.
Investigación preliminar.
Cuando se formula la solicitud comienza la primera
actividad de sistemas, esta actividad tiene tres partes:
Aclaración de la solicitud
Estudio de factibilidad
Aprobación de la solicitud
1. Investigación
preliminar
2. Determinación
de los
requerimientos
del sistema
3. Diseño del
sistema
4. Desarrollo de
software
5. Prueba de los
sistemas
6. Implantación
y evaluación
Valentina Contreras

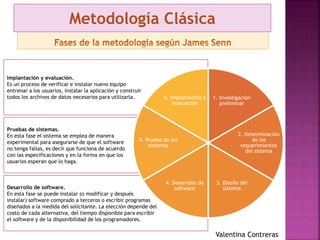

Pruebas de sistemas.
En esta fase el sistema se emplea de manera
experimental para asegurarse de que el software
no tenga fallas, es decir que funciona de acuerdo
con las especificaciones y en la forma en que los
usuarios esperan que lo haga.
Implantación y evaluación.
Es un proceso de verificar e instalar nuevo equipo
entrenar a los usuarios, instalar la aplicación y construir
todos los archivos de datos necesarios para utilizarla.
Desarrollo de software.
En esta fase se puede instalar (o modificar y después
instalar) software comprado a terceros o escribir programas
diseñados a la medida del solicitante. La elección depende del
costo de cada alternativa, del tiempo disponible para escribir
el software y de la disponibilidad de los programadores.
1. Investigación
preliminar
2. Determinación
de los
requerimientos
del sistema
3. Diseño del
sistema
4. Desarrollo de
software
5. Prueba de los
sistemas
6. Implantación y
evaluación
Valentina Contreras

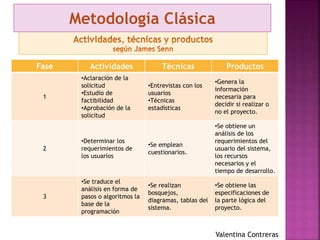

Fase Actividades Técnicas Productos
1
•Aclaración de la
solicitud
•Estudio de
factibilidad
•Aprobación de la
solicitud
•Entrevistas con los
usuarios
•Técnicas
estadísticas
•Genera la
información
necesaria para
decidir si realizar o
no el proyecto.
2
•Determinar los
requerimientos de
los usuarios
•Se emplean
cuestionarios.
•Se obtiene un
análisis de los
requerimientos del
usuario del sistema,
los recursos
necesarios y el
tiempo de desarrollo.
3
•Se traduce el
análisis en forma de
pasos o algoritmos la
base de la
programación
•Se realizan
bosquejos,
diagramas, tablas del
sistema.
•Se obtiene las
especificaciones de
la parte lógica del
proyecto.
Valentina Contreras

Fase Actividades Técnicas Productos
4
•Elaboración de la
documentación del
proyecto
•Compran software a
terceros y modifican
o escriben programas
diseñados a medida.
•El sistema
5
•Verificar si el
sistema cumple con
las especificaciones
del usuario y su
correcto
funcionamiento
•Se emplea el
sistema de forma
experimental
•Se determina si el
sistema funciona de
manera correcta
6
•Instalación del
nuevo sistema
•Charlas sobre el
manejo del nuevo
sistema
•Capacitación e
integración de los
usuarios con el
sistema
Valentina Contreras

Usuario
Analista de sistemas
Diseñadores
Programadores
Valentina Contreras

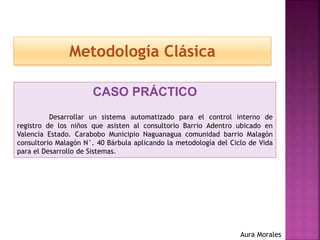

CASO PRÁCTICO
Desarrollar un sistema automatizado para el control interno de
registro de los niños que asisten al consultorio Barrio Adentro ubicado en
Valencia Estado. Carabobo Municipio Naguanagua comunidad barrio Malagón
consultorio Malagón N°. 40 Bárbula aplicando la metodología del Ciclo de Vida
para el Desarrollo de Sistemas.
Aura Morales

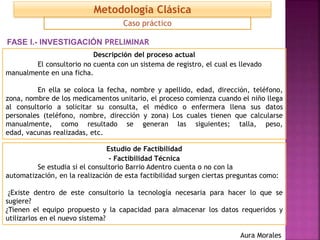

Caso práctico
Estudio de Factibilidad
- Factibilidad Técnica
Se estudia si el consultorio Barrio Adentro cuenta o no con la
automatización, en la realización de esta factibilidad surgen ciertas preguntas como:
¿Existe dentro de este consultorio la tecnología necesaria para hacer lo que se
sugiere?
¿Tienen el equipo propuesto y la capacidad para almacenar los datos requeridos y
utilizarlos en el nuevo sistema?
FASE I.- INVESTIGACIÓN PRELIMINAR
Descripción del proceso actual
El consultorio no cuenta con un sistema de registro, el cual es llevado
manualmente en una ficha.
En ella se coloca la fecha, nombre y apellido, edad, dirección, teléfono,
zona, nombre de los medicamentos unitario, el proceso comienza cuando el niño llega
al consultorio a solicitar su consulta, el médico o enfermera llena sus datos
personales (teléfono, nombre, dirección y zona) Los cuales tienen que calcularse
manualmente, como resultado se generan las siguientes; talla, peso,
edad, vacunas realizadas, etc.
Aura Morales

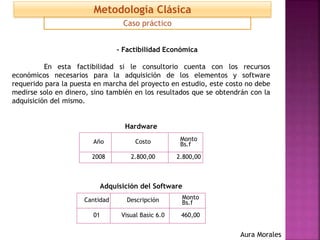

- Factibilidad Económica
En esta factibilidad si le consultorio cuenta con los recursos
económicos necesarios para la adquisición de los elementos y software
requerido para la puesta en marcha del proyecto en estudio, este costo no debe
medirse solo en dinero, sino también en los resultados que se obtendrán con la
adquisición del mismo.
Hardware
Adquisición del Software
Año Costo Monto
Bs.f
2008 2.800,00 2.800,00
Cantidad Descripción Monto
Bs.f
01 Visual Basic 6.0 460,00
Caso práctico
Aura Morales

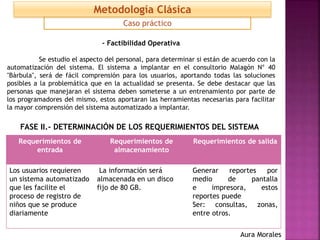

- Factibilidad Operativa
Se estudio el aspecto del personal, para determinar si están de acuerdo con la
automatización del sistema. El sistema a implantar en el consultorio Malagón N° 40
"Bàrbula", será de fácil comprensión para los usuarios, aportando todas las soluciones
posibles a la problemática que en la actualidad se presenta. Se debe destacar que las
personas que manejaran el sistema deben someterse a un entrenamiento por parte de
los programadores del mismo, estos aportaran las herramientas necesarias para facilitar
la mayor comprensión del sistema automatizado a implantar.
FASE II.- DETERMINACIÓN DE LOS REQUERIMIENTOS DEL SISTEMA
Requerimientos de
entrada
Requerimientos de
almacenamiento
Requerimientos de salida
Los usuarios requieren
un sistema automatizado
que les facilite el
proceso de registro de
niños que se produce
diariamente
La información será
almacenada en un disco
fijo de 80 GB.
Generar reportes por
medio de pantalla
e impresora, estos
reportes puede
Ser: consultas, zonas,
entre otros.
Caso práctico
Aura Morales

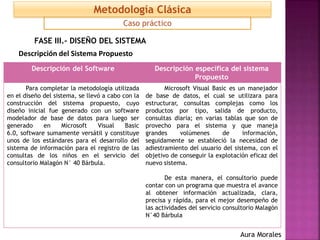

FASE III.- DISEÑO DEL SISTEMA
Descripción del Sistema Propuesto
Descripción del Software Descripción específica del sistema
Propuesto
Para completar la metodología utilizada
en el diseño del sistema, se llevó a cabo con la
construcción del sistema propuesto, cuyo
diseño inicial fue generado con un software
modelador de base de datos para luego ser
generado en Microsoft Visual Basic
6.0, software sumamente versátil y constituye
unos de los estándares para el desarrollo del
sistema de información para el registro de las
consultas de los niños en el servicio del
consultorio Malagón N° 40 Bárbula.
Microsoft Visual Basic es un manejador
de base de datos, el cual se utilizara para
estructurar, consultas complejas como los
productos por tipo, salida de producto,
consultas diaria; en varias tablas que son de
provecho para el sistema y que maneja
grandes volúmenes de información,
seguidamente se estableció la necesidad de
adiestramiento del usuario del sistema, con el
objetivo de conseguir la explotación eficaz del
nuevo sistema.
De esta manera, el consultorio puede
contar con un programa que muestra el avance
al obtener información actualizada, clara,
precisa y rápida, para el mejor desempeño de
las actividades del servicio consultorio Malagón
N°40 Bárbula
Caso práctico
Aura Morales

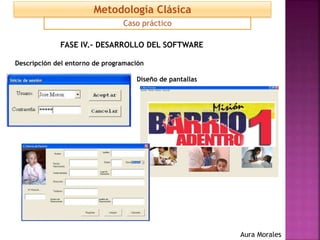

FASE IV.- DESARROLLO DEL SOFTWARE
Descripción del entorno de programación
Diseño de pantallas
Caso práctico
Aura Morales

Caso práctico
Aura Morales

Diseño de Reportes
Caso práctico
Aura Morales

FASE.- V PRUEBAS DEL SISTEMA
Descripción del Plan de pruebas y resultados de las mismas
El plan referido a las pruebas del sistema, está diseñado para realizarse
desde los meses que van de Septiembre de 2008 a Enero de 2009, considerando
04 meses como el tiempo requerido para detectar las posibles fallas que el mismo
pueda presentarde, allí que los resultados de su aplicación no se podrán obtener
para esta fase del proyecto de investigación, debido a que el tiempo es muy
limitado y el gasto requerido para la inversión son actualmente es imposible.
Caso práctico
Aura Morales

Cohen Karen, D. & Asín Lares, E. (2001). Sistemas de
información para los negocios: Un enfoque de toma de
decisiones. (3era edición.) .México: Litográfica Ingramex.
Kendall J.E. & Kendall K.E. (2005). Análisis y diseño de
sistemas. (6ta edición). México: Pearson Educación.
Senn, J.A. (2002). Análisis y diseño de sistemas de
información.(2da edición). Colombia: Editorial Nomos S.A.
Referencias bibliográficas

Metodología Clásica

Más contenido relacionado

La actualidad más candente

Similar a Metodología Clásica

Último

Metodología Clásica
