Este documento describe los diferentes tipos de microscopios, incluyendo microscopios simples, microscopios compuestos monoculares y binoculares. Explica que los microscopios compuestos están formados por componentes ópticos, lumínicos y mecánicos. Los componentes ópticos incluyen objetivos y oculares, mientras que los componentes lumínicos son el condensador y el diafragma. Finalmente, los componentes mecánicos son el pie, platina, tornillos, revólver y tubo.

1.  NOMBRE: JENNIFFER GONZÁLEZ ORTIZ.
 MATRÍCULAS: ------ 15-1576.
 ASIGNATURA:------- BOTÁNICA GENERAL.
 MAESTRO: ---------- EDGAR FRANCISCO MARTÍNEZ.

2. Temas a tratar:
 Concepto de microscopia o microscopía.
 Historia de la microscopia.
 Microscopio Simple.
 Microscopio compuesto.

3. La Microscopia.
Es el conjunto de técnicas y
métodos destinados a hacer
visible los objetos de estudio que
por su pequeñez están fuera del
rango de resolución del ojo
normal.

4. Historia.
En 1590 Zacharias. Janssen
fabrica un microscopio
utilizando dos lentes
convergentes dentro de
tubos de latón.
Galileo Galilei en 1612 diseña
un microscopio usando dos
lentes dentro de tubos de
madera.

5. En 1665 Robert Hooke
observa muestras de
corcho en un microscopio
compuesto.
Años más tarde Anton Van descubre
características de los glóbulos rojos,
de espermatozoides y diversos
microorganismos presentes en aguas
estancadas.

6. En 1828 William Nicol
desarrolla la microscopia
con luz polarizada.
En 1880 Robert Koch
identifica los agentes
bacterianos del cólera y de
la tuberculosis.

7. En 1908 Köhler desarrolla el
microscopio de
fluorescencia.
El microscopio electrónico
obra de E. Ruska y M.
Knoll, aparece en 1937.

8. Microscopio Simple:
Es el microscopio más
elemental. También llamado
lupa, el cual aumenta la
imagen de la muestra a
observar alrededor de 10 a
15 veces.

9. Lupa Binocular.
Permite observar
imágenes
tridimensionales o
estereoscópicas de la
muestra.
Es muy útil para visualizar preparados
relativamente grandes como componentes de
disección, partes de insectos, hongos, estructuras
vegetales (hojas, raíces, semillas), etc.

10. Microscopio Compuesto:
Este instrumento, que posee más de
una lente, se utiliza para ver
estructuras muy finas y
transparentes, seccionadas en
láminas muy delgadas.
Con estos instrumentos pueden observarse
distintos tipos de células animales como
glóbulos rojos, glóbulos blancos,
espermatozoides o neuronas, y células
vegetales con sus respectivas organelas como
cloroplastos y vacuolas, entre otras.

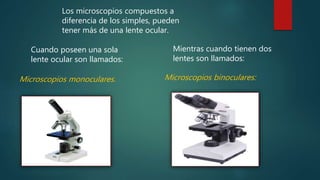

11. Microscopios monoculares. Microscopios binoculares:
Los microscopios compuestos a
diferencia de los simples, pueden
tener más de una lente ocular.
Cuando poseen una sola
lente ocular son llamados:
Mientras cuando tienen dos
lentes son llamados:

12. Los Microscopios ópticos compuestos están formados por
tres componentes bien diferenciados.
1. Componente o Sistema óptico.
2. Componente o Sistema Lumínico.
3. Componente Mecánico.

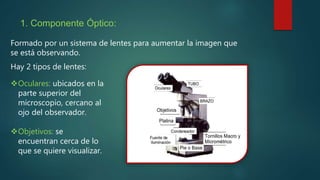

13. 1. Componente Óptico:
Formado por un sistema de lentes para aumentar la imagen que
se está observando.
Hay 2 tipos de lentes:
Oculares: ubicados en la
parte superior del
microscopio, cercano al
ojo del observador.
Objetivos: se
encuentran cerca de lo
que se quiere visualizar.

14. • Objetivos secos: estos son de 4X,
10x y 40X de aumento.
• Objetivos de inmersión: estos poseen
100X, además de que se utilizan
directamente cobre el preparado.
Se le reconoce porque en la parte posterior
tienen escrita la palabra oil (aceite inglés) u
oleo (aceite italiano).
Hay dos tipos de objetivos:

15. 2. Componente Lumínico:
Integrado por:
• El espejo: Solo presente en los
microscopios sin luz propia.
• El Condensador: concentra y
proyecta el haz luminoso sobre el
objeto a examinar, ya que posee
un sistema de lentes.
• El Diafragma: disco con aberturas
que está dentro del condensador,
que regula la cantidad de luz que
llega al preparado; y mediante una
palanca lateral se controla la
intensidad luminosa de la imagen
observada.

16. 3. Componente Mecánico:
Permite sostener las lentes y el sistema de iluminación.
Y consta de las siguientes partes:
1. Pie.
2. Platina.
3. Los tornillos.
4. El revólver.
5. El tubo.
6. El brazo.

17.  Pie: Parte inferior donde
se apoya el microscopio.
 El brazo: componente que mantiene
sujetos al tubo, a la platina y a los
tornillos macro y micro. Queda fijo a
la base o se articula para cambiar de
ángulo.
 La platina: es la parte donde se
coloca la muestra a visualizar.
La platina puede ser fija o móvil.
 Los tornillos: llamados macro y
micrométrico, permiten acercar o
alejar el objetivo de la muestra a
examinar.
 El revólver: contiene los objetivos y
tiene forma cilíndrica, además de que
puede girarse para cambiar el
aumento y alinearse con el ocular.
 El tubo: es un cilindro que
contiene al ocular y está en
contacto con el brazo por
medio de una cremallera.
Partes del Sistema Mecánico.
