El sistema MODAPTS se basa en estudios empíricos realizados entre los años 1960 y 1970 sobre cientos de personas. MODAPTS mide el tiempo que toma realizar un trabajo considerando las unidades modulares (MOD) de actividad humana sin medir cada movimiento individual. Las unidades MOD distinguen entre movimientos de dedos, manos, brazos y otras acciones y factores que afectan el tiempo standard.

1. ESTUDIO DEL TRABAJO II:
OBTENCIÓN DEL
TIEMPO ESTÁNDAR
POR MODAPTS

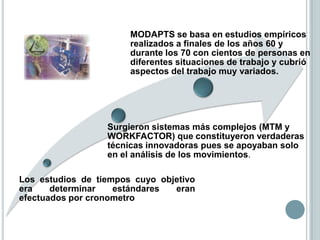

2. MODAPTS se basa en estudios empíricos
realizados a finales de los años 60 y
durante los 70 con cientos de personas en
diferentes situaciones de trabajo y cubrió
aspectos del trabajo muy variados.
Surgieron sistemas más complejos (MTM y
WORKFACTOR) que constituyeron verdaderas
técnicas innovadoras pues se apoyaban solo
en el análisis de los movimientos.
Los estudios de tiempos cuyo objetivo
era determinar estándares eran
efectuados por cronometro

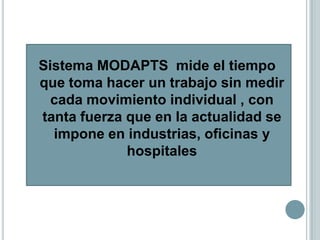

3. Sistema MODAPTS mide el tiempo
que toma hacer un trabajo sin medir
cada movimiento individual , con
tanta fuerza que en la actualidad se
impone en industrias, oficinas y
hospitales

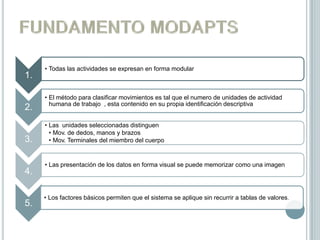

4. • Todas las actividades se expresan en forma modular
1.
• El método para clasificar movimientos es tal que el numero de unidades de actividad
humana de trabajo , esta contenido en su propia identificación descriptiva
2.
• Las unidades seleccionadas distinguen
• Mov. de dedos, manos y brazos
3. • Mov. Terminales del miembro del cuerpo
• Las presentación de los datos en forma visual se puede memorizar como una imagen
4.
• Los factores básicos permiten que el sistema se aplique sin recurrir a tablas de valores.
5.

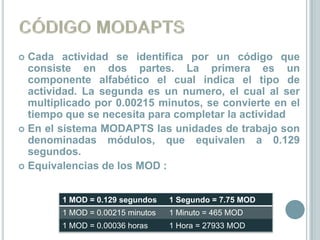

5.  Cada actividad se identifica por un código que
consiste en dos partes. La primera es un
componente alfabético el cual indica el tipo de
actividad. La segunda es un numero, el cual al ser
multiplicado por 0.00215 minutos, se convierte en el
tiempo que se necesita para completar la actividad
 En el sistema MODAPTS las unidades de trabajo son
denominadas módulos, que equivalen a 0.129
segundos.
 Equivalencias de los MOD :
1 MOD = 0.129 segundos 1 Segundo = 7.75 MOD
1 MOD = 0.00215 minutos 1 Minuto = 465 MOD
1 MOD = 0.00036 horas 1 Hora = 27933 MOD

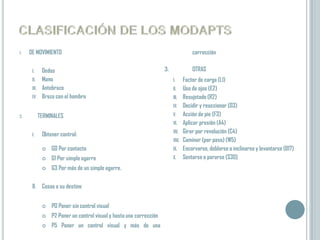

6. 1. DE MOVIMIENTO corrección
I. Dedos 3. OTRAS
II. Mano I. Factor de carga (L1)
III. Antebrazo II. Uso de ojos (E2)
IV. Brazo con el hombro III. Resujetado (R2)
IV. Decidir y reaccionar (D3)
2. TERMINALES V. Acción de pie (F3)
VI. Aplicar presión (A4)
I. Obtener control: VII. Girar por revolución (C4)
VIII. Caminar (por paso) (W5)
 GO Por contacto IX. Encorvarse, doblarse o inclinarse y levantarse (B17)
 G1 Por simple agarre X. Sentarse o pararse (S30)
 G3 Por más de un simple agarre.
II. Cosas a su destino
 PO Poner sin control visual
 P2 Poner un control visual y hasta una corrección
 P5 Poner un control visual y más de una

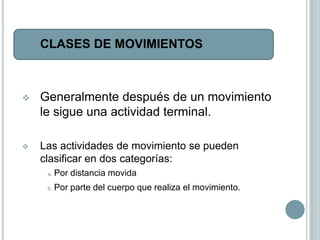

8. 1. CLASES DE MOVIMIENTOS
 Generalmente después de un movimiento
le sigue una actividad terminal.
 Las actividades de movimiento se pueden
clasificar en dos categorías:
a. Por distancia movida
b. Por parte del cuerpo que realiza el movimiento.

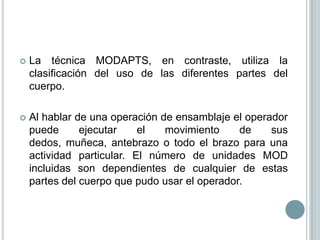

9.  La técnica MODAPTS, en contraste, utiliza la
clasificación del uso de las diferentes partes del
cuerpo.
 Al hablar de una operación de ensamblaje el operador
puede ejecutar el movimiento de sus
dedos, muñeca, antebrazo o todo el brazo para una
actividad particular. El número de unidades MOD
incluidas son dependientes de cualquier de estas
partes del cuerpo que pudo usar el operador.

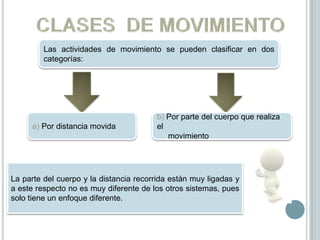

10. Las actividades de movimiento se pueden clasificar en dos
categorías:
b) Por parte del cuerpo que realiza
a) Por distancia movida el
movimiento
La parte del cuerpo y la distancia recorrida están muy ligadas y
a este respecto no es muy diferente de los otros sistemas, pues
solo tiene un enfoque diferente.

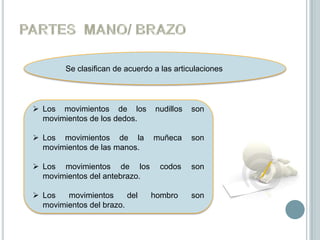

11. Se clasifican de acuerdo a las articulaciones
 Los movimientos de los nudillos son
movimientos de los dedos.
 Los movimientos de la muñeca son
movimientos de las manos.
 Los movimientos de los codos son
movimientos del antebrazo.
 Los movimientos del hombro son
movimientos del brazo.

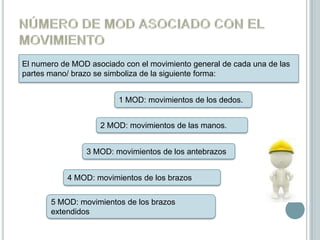

12. El numero de MOD asociado con el movimiento general de cada una de las
partes mano/ brazo se simboliza de la siguiente forma:
1 MOD: movimientos de los dedos.
2 MOD: movimientos de las manos.
3 MOD: movimientos de los antebrazos
4 MOD: movimientos de los brazos
5 MOD: movimientos de los brazos
extendidos

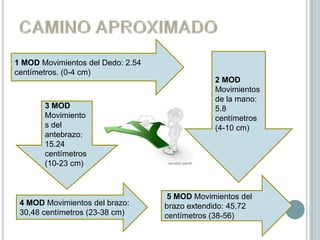

14. 1 MOD Movimientos del Dedo: 2.54
centímetros. (0-4 cm)
2 MOD
Movimientos
de la mano:
3 MOD 5.8
Movimiento centímetros
s del (4-10 cm)
antebrazo:
15.24
centímetros
(10-23 cm)
5 MOD Movimientos del
4 MOD Movimientos del brazo: brazo extendido: 45,72
30,48 centímetros (23-38 cm) centímetros (38-56)

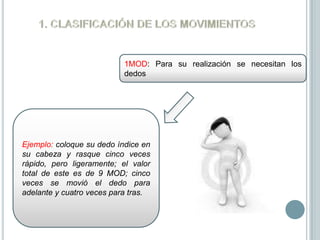

15. 1MOD: Para su realización se necesitan los
dedos
Ejemplo: coloque su dedo índice en
su cabeza y rasque cinco veces
rápido, pero ligeramente; el valor
total de este es de 9 MOD; cinco
veces se movió el dedo para
adelante y cuatro veces para tras.

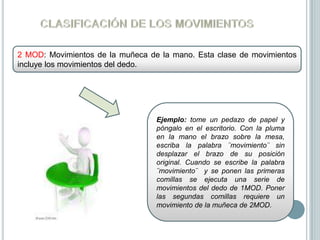

16. 2 MOD: Movimientos de la muñeca de la mano. Esta clase de movimientos
incluye los movimientos del dedo.
Ejemplo: tome un pedazo de papel y
póngalo en el escritorio. Con la pluma
en la mano el brazo sobre la mesa,
escriba la palabra ¨movimiento¨ sin
desplazar el brazo de su posición
original. Cuando se escribe la palabra
¨movimiento¨ y se ponen las primeras
comillas se ejecuta una serie de
movimientos del dedo de 1MOD. Poner
las segundas comillas requiere un
movimiento de la muñeca de 2MOD.

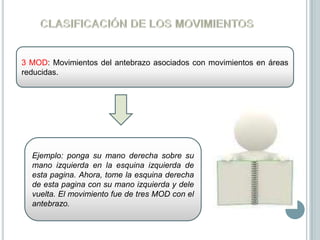

17. 3 MOD: Movimientos del antebrazo asociados con movimientos en áreas
reducidas.
Ejemplo: ponga su mano derecha sobre su
mano izquierda en la esquina izquierda de
esta pagina. Ahora, tome la esquina derecha
de esta pagina con su mano izquierda y dele
vuelta. El movimiento fue de tres MOD con el
antebrazo.

18. 4 MOD : Movimientos con el brazo. Esta clase es característica de
los movimientos normales de la mano libre y el brazo.
Los movimientos del brazo o de
4 MOD, son los comúnmente
observados y generales en un
área de trabajo abierta y no
compacta.

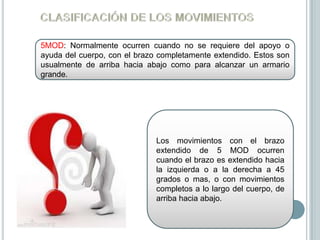

19. 5MOD: Normalmente ocurren cuando no se requiere del apoyo o
ayuda del cuerpo, con el brazo completamente extendido. Estos son
usualmente de arriba hacia abajo como para alcanzar un armario
grande.
Los movimientos con el brazo
extendido de 5 MOD ocurren
cuando el brazo es extendido hacia
la izquierda o a la derecha a 45
grados o mas, o con movimientos
completos a lo largo del cuerpo, de
arriba hacia abajo.

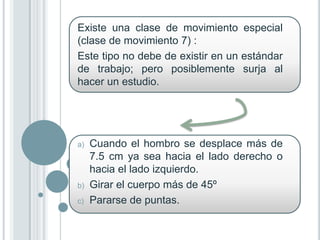

20. Existe una clase de movimiento especial
(clase de movimiento 7) :
Este tipo no debe de existir en un estándar
de trabajo; pero posiblemente surja al
hacer un estudio.
a) Cuando el hombro se desplace más de
7.5 cm ya sea hacia el lado derecho o
hacia el lado izquierdo.
b) Girar el cuerpo más de 45º
c) Pararse de puntas.

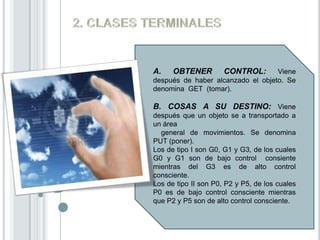

22. A. OBTENER CONTROL: Viene
después de haber alcanzado el objeto. Se
denomina GET (tomar).
B. COSAS A SU DESTINO: Viene
después que un objeto se a transportado a
un área
general de movimientos. Se denomina
PUT (poner).
Los de tipo I son G0, G1 y G3, de los cuales
G0 y G1 son de bajo control consiente
mientras del G3 es de alto control
consciente.
Los de tipo II son P0, P2 y P5, de los cuales
P0 es de bajo control consciente mientras
que P2 y P5 son de alto control consciente.

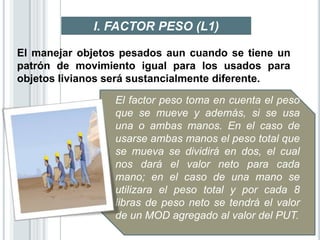

23. I. FACTOR PESO (L1)
El manejar objetos pesados aun cuando se tiene un
patrón de movimiento igual para los usados para
objetos livianos será sustancialmente diferente.
El factor peso toma en cuenta el peso
que se mueve y además, si se usa
una o ambas manos. En el caso de
usarse ambas manos el peso total que
se mueva se dividirá en dos, el cual
nos dará el valor neto para cada
mano; en el caso de una mano se
utilizara el peso total y por cada 8
libras de peso neto se tendrá el valor
de un MOD agregado al valor del PUT.

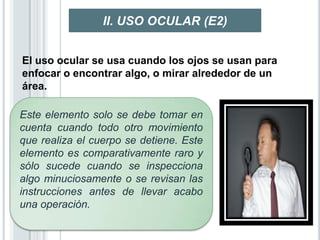

24. II. USO OCULAR (E2)
El uso ocular se usa cuando los ojos se usan para
enfocar o encontrar algo, o mirar alrededor de un
área.
Este elemento solo se debe tomar en
cuenta cuando todo otro movimiento
que realiza el cuerpo se detiene. Este
elemento es comparativamente raro y
sólo sucede cuando se inspecciona
algo minuciosamente o se revisan las
instrucciones antes de llevar acabo
una operación.

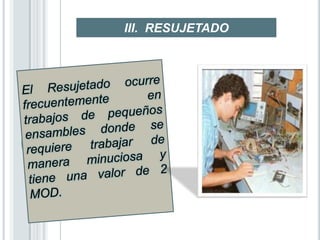

25. III. RESUJETADO

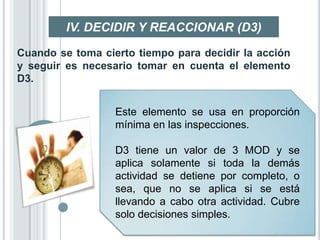

26. IV. DECIDIR Y REACCIONAR (D3)
Cuando se toma cierto tiempo para decidir la acción
y seguir es necesario tomar en cuenta el elemento
D3.
Este elemento se usa en proporción
mínima en las inspecciones.
D3 tiene un valor de 3 MOD y se
aplica solamente si toda la demás
actividad se detiene por completo, o
sea, que no se aplica si se está
llevando a cabo otra actividad. Cubre
solo decisiones simples.

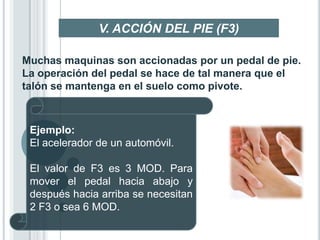

27. V. ACCIÓN DEL PIE (F3)
Muchas maquinas son accionadas por un pedal de pie.
La operación del pedal se hace de tal manera que el
talón se mantenga en el suelo como pivote.
Ejemplo:
El acelerador de un automóvil.
El valor de F3 es 3 MOD. Para
mover el pedal hacia abajo y
después hacia arriba se necesitan
2 F3 o sea 6 MOD.

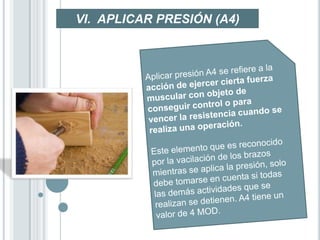

28. VI. APLICAR PRESIÓN (A4)

29. VII. GIRAR (C4)

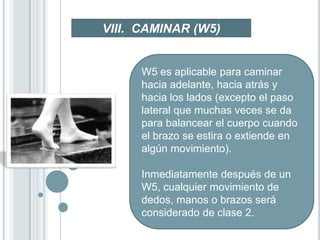

30. VIII. CAMINAR (W5)
W5 es aplicable para caminar
hacia adelante, hacia atrás y
hacia los lados (excepto el paso
lateral que muchas veces se da
para balancear el cuerpo cuando
el brazo se estira o extiende en
algún movimiento).
Inmediatamente después de un
W5, cualquier movimiento de
dedos, manos o brazos será
considerado de clase 2.

31. XI. INCLINARSE Y LEVANTARSE (B17)
B17 es un cambio de la vertical de la
parte superior del cuerpo e incluye el
tiempo que se tarda para regresar a
la posición vertical de nuevo.
El valor de este elemento es 17
MOD. Los movimientos terminales
que siguen al elemento B17 serán de
clase 2.

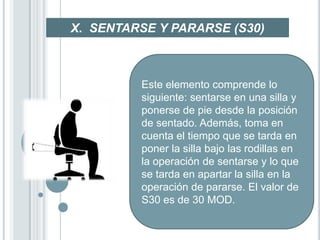

32. X. SENTARSE Y PARARSE (S30)
Este elemento comprende lo
siguiente: sentarse en una silla y
ponerse de pie desde la posición
de sentado. Además, toma en
cuenta el tiempo que se tarda en
poner la silla bajo las rodillas en
la operación de sentarse y lo que
se tarda en apartar la silla en la
operación de pararse. El valor de
S30 es de 30 MOD.

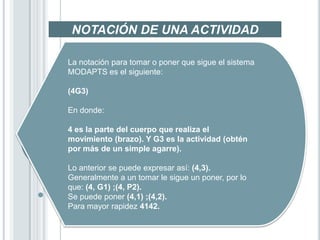

33. NOTACIÓN DE UNA ACTIVIDAD
La notación para tomar o poner que sigue el sistema
MODAPTS es el siguiente:
(4G3)
En donde:
4 es la parte del cuerpo que realiza el
movimiento (brazo). Y G3 es la actividad (obtén
por más de un simple agarre).
Lo anterior se puede expresar así: (4,3).
Generalmente a un tomar le sigue un poner, por lo
que: (4, G1) ;(4, P2).
Se puede poner (4,1) ;(4,2).
Para mayor rapidez 4142.

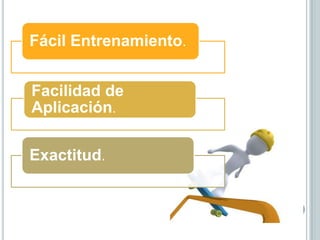

35. Fácil Entrenamiento.
Facilidad de
Aplicación.
Exactitud.

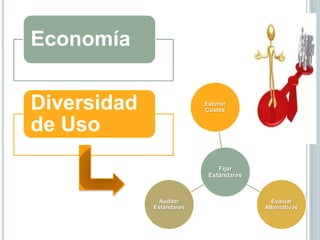

36. Economía
Diversidad Estimar
Costos
de Uso
Fijar
Estándares
Auditar Evaluar
Estándares Alternativas

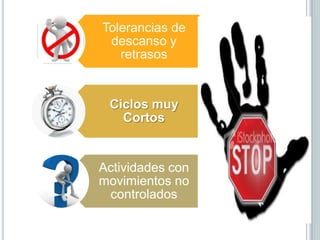

38. Tolerancias de
descanso y
retrasos
Ciclos muy
Cortos
Actividades con
movimientos no
controlados

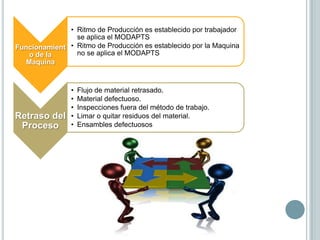

39. • Ritmo de Producción es establecido por trabajador
se aplica el MODAPTS
Funcionamient • Ritmo de Producción es establecido por la Maquina
o de la no se aplica el MODAPTS
Maquina
• Flujo de material retrasado.
• Material defectuoso.
• Inspecciones fuera del método de trabajo.
Retraso del • Limar o quitar residuos del material.
Proceso • Ensambles defectuosos
