El documento describe los procesos de modelado fluvial y las formas de erosión y sedimentación que se producen en los diferentes tramos de un río. En el tramo alto predomina la erosión, formándose saltos de agua, cascadas y rápidos. En el tramo medio el río deposita sedimentos en la llanura de inundación, formando terrazas fluviales. En este tramo también aparecen meandros que pueden estar encajados. En el tramo bajo continúa la sedimentación, formándose deltas.

1. MODELADO FLUVIAL

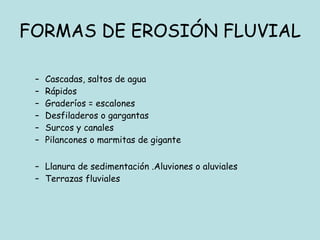

2. FORMAS DE EROSIÓN FLUVIAL Erosión lineal Cascadas, saltos de agua Rápidos Graderíos = escalones Desfiladeros o gargantas Surcos y canales Pilancones o marmitas de gigante Sedimentación Llanura de sedimentación .Aluviones o aluviales Terrazas fluviales

3. MODELADO FLUVIAL TRAMO ALTO P redomina la erosión sobre otras acciones como consecuencia de la elevada pendiente, gracias a la cual el río posee una gran energía y, en consecuencia, capacidad erosiva. Son frecuentes las formaciones como SALTOS, CASCADAS y RÁPIDOS (cascadas del Cinca, Huesca).

4. MODELADO FLUVIAL TRAMO ALTO RÁPIDOS

5. TRAMO ALTO CASCADAS P redomina la erosión debido a la elevada pendiente, por ello el río posee una gran energía y, en consecuencia, capacidad erosiva. Aparecen SALTOS DE AGUA , CASCADAS y RÁPIDOS Río Cinca, Huesca Río Borosa, un afluente del Guadalquivir, Cazorla

6. MODELADO FLUVIAL TRAMO ALTO L os SALTOS DE AGUA es un carácter común tanto en el tramo de cabecera como en los arroyos de montaña, y aparecen siempre que el el relieve sea escarpado, como el caso del arroyo del Aguilón, un afluente del río Lozoya en el valle del Paular (Madrid).

7. MODELADO FLUVIAL TRAMO ALTO La presencia de rocas resistentes estratificadas y su disposición pueden formar una sucesión de saltos y cascadas como GRADERÍOS o ESCALONES (gradas de Soaso en el valle de Ordesa, Huesca).

8. MODELADO FLUVIAL TRAMO ALTO Donde la capacidad erosiva del río es elevada, éste se encaja en su cauce ( EROSIÓN LINEAL ) profundizándolo y tallando GARGANTAS y DESFILADEROS a través de las masas rocosas ( r ío Pitarque, Teruel).

9. EVOLUCIÓN DE UNA CASCADA

10. DESFILADERO EL DESFILADERO DE LOS GAITANES ( Málaga ) , cortado en estratos de calizas verticales, supera los 100 metros de profundidad.

11. MODELADO FLUVIAL TRAMO ALTO En relieves jóvenes, abruptos, y donde la litología es apropiada pueden aparecer profundos CAÑONES , como el de Gistaín, en el pirineo oscense, excavado en calizas EL DESFILADERO DE LOS GAITANES ( Málaga ) , cortado en estratos de calizas verticales, supera los 100 metros de profundidad.

12. MODELADO FLUVIAL TRAMO ALTO Durante el estiaje, el lecho rocoso en el tramo alto revela las huellas de la erosión que producen los ACARREOS (fragmentos de rocas que arrastra la corriente) del río en forma de profundos SURCOS y CANALES ( gubiazos en el lecho rocoso del río Pitarque, Teruel).

13. MODELADO FLUVIAL TRAMO ALTO Cuando quedan en seco se pueden ver en el fondo de los pilancones las masas de clastos que, con su continuo girar bajo un remolino [ ® ver esquema], horadan el lecho fluvial. El pequeño círculo negro entre ambos pilancones es una tapa de objetivo fotográfico que mide 62 mm de diámetro (nacimiento del río Pitarque, Teruel).

14. MODELADO FLUVIAL TRAMO ALTO MARMITA DE GIGANTE o PILANCÓN Foto: A rroyo del Aguilón en el valle del Paular (Madrid).

15. MODELADO FLUVIAL TRAMO MEDIO En el curso medio el río pierde pendiente y capacidad abandonando parte de su carga más gruesa y formando una LLANURA ALUVIAL o LLANURA DE INUNDACIÓN . En dicha lanura se depositan los materiales arrastrados por el río, denominados ALUVIONES o ALUVIALES . En la primera parte de este tramo abundan las GRAVAS muy gruesas que el río sólo es capaz de remover en las grandes crecidas por lo que se acumulan formando barras entre las que corre el agua, a veces formando varios canales activos en forma de canales trenzados (río Ara en Huesca).

16. MODELADO FLUVIAL TRAMO MEDIO Este ALUVIÓN muy grueso ocupa el valle del río Jarama tras su unión con el Lozoya, cerca de la localidad de Patones de Abajo (Madrid). Se puede apreciar, en diferentes planos, los diversos canales activos del río.

17. E l río ha labrado su cauce sobre la roca y luego ha rellenado el valle formando la LLANURA ALUVIAL . En principio habría dominado la erosión vertical y encajamiento del canal, y luego domina la EROSIÓN AREOLAR en los interfluvios que habrá rebajado el relieve hasta formar el amplio VALLE EN ARTESA . El río gana capacidad erosiva y se encajar en su propia llanura aluvial . P uede llegar o no a atravesar todo el espesor de los depósitos aluviales. E l río amplía el valle al ser mayor la erosión en sus márgenes. La superficie de la anterior llanura aluvial queda adosada a las márgenes del valle en forma de escalón denominad a TERRAZA ALUVIAL . El río sigue colmata ndo o rellen ando del valle formando una nueva llanura aluvial que, al rep e t irse encaja rá más al río , dará origen a otro nivel de terrazas más moderno. Las nueva s llanura s aluvial es (y por tanto las terrazas) se encuentran a un nivel inferior respecto a las terrazas más antiguas. Las terrazas del ejemplo , donde el río no ha eliminado por completo el depósito aluvial anterior, se llaman encajadas . Sin embargo, puede ocurrir que el río atraviese totalmente el aluvión llegando a encajarse en el sustrato rocoso, formando las terrazas escalonadas y solapadas .

18. MODELADO FLUVIAL TRAMO MEDIO La foto inferior de la izquierda muestra los restos de un nivel de terraza desaparecida, también del Jarama, a la altura de Velilla de San Antonio. Obsérvese su situación topográficamente por encima del nivel actual del canal activo, visible detrás y señalado por la presencia del bosque de ribera. Más allá se ve la superficie roturada de la actual llanura de inundación.

19. MODELADO FLUVIAL La otra forma característica de los canales fluviales son las sinuosidades llamadas meandros . Aparecen en la segunda mitad del tramo medio y en el tramo bajo del río, siendo muy variable su forma y desarrollo. Este lo traza el río Manzanares frente a Rivas-Vaciamadrid, poco antes de su unión con el Jarama. El agua corre de derecha a izquierda de la foto. En la curva del meandro el agua tiende a desplazarse hacia el exterior del mismo, donde será mayor su efecto erosivo y la orilla aparece escarpada (zona oscura del fondo a la derecha), mientras que en la orilla interna del meandro el agua pierde velocidad y el río deposita una barra semilunar o point bar . Ese efecto erosivo en el exterior de la curva ha obligado a realizar la protección de la misma mediante depósitos de bloques que el río no puede remover (en primer término).

20. MODELADO FLUVIAL El mismo caso muestra el encajamiento del río Malvellido, en las Hurdes (Cáceres), que describe meandros encajados en esquistos y pizarras. Los meandros descritos anteriormente pueden desplazarse por la llanura de inundación del río, pero en otras ocasiones la erosión ha sobreimpuesto su trazado sobre rocas duras en las que se ha encajado el río formando los meandros encajados (embalse de Burgomillodo ocupando el valle del río Duratón, Segovia).

21. MODELADO FLUVIAL La concentración de la acción erosiva en determinados puntos a lo largo del meandro puede conducir al estrangulamiento [  ver esquema] del mismo, como ocurrirá en un futuro en este meandro del río Alagón, cerca de Riomalo de Abajo (Cáceres).

22. VALLE FLUVIAL

23. MODELADO FLUVIAL

24. TRAMO MEDIO ALUVIÓN Este ALUVIÓN muy grueso ocupa el valle del río Jarama tras su unión con el Lozoya, cerca de la localidad de Patones de Abajo (Madrid). Se puede apreciar, en diferentes planos, los diversos canales activos del río.

25. TRAMO MEDIO ALUVIÓN

26. TRAMO MEDIO ALUVIÓN

27. TRAMO MEDIO SEDIMENTACIÓN Vega del río Tajo Aranjuez Madrid

28. TRAMO MEDIO TERRAZAS La foto muestra los restos de un nivel de terraza del Jarama, a la altura de Velilla de San Antonio. Obsérvese su situación por encima del nivel actual del canal activo, visible detrás y señalado por la presencia del bosque de ribera. Más allá se ve la actual llanura de inundación.

29. MEANDROS La otra forma tíipica de los canales fluviales son las sinuosidades llamadas meandros . Aparecen en el tramo medio y en el tramo bajo del río. Este lo traza el río Manzanares frente a Rivas-Vaciamadrid, poco antes de su unión con el Jarama. El agua corre de derecha a izquierda de la foto. En la curva del meandro el agua tiende a desplazarse hacia el exterior del mismo, donde será mayor su efecto erosivo y la orilla aparece escarpada (zona oscura del fondo a la derecha), mientras que en la orilla interna del meandro el agua pierde velocidad y el río deposita una barra semilunar o point bar . Ese efecto erosivo en el exterior de la curva ha obligado a realizar la protección de la misma mediante depósitos de bloques que el río no puede remover (en primer término).

30. MEANDROS ENCAJADOS Entre el embalse de El Atazar y el Pontón de la Oliva, el río Lozoya traza estos meandros encajados. En primer término vemos un meandro activo y, en segundo plano, un meandro abandonado ocupando la mitad izquierda de la foto

31. ALUVIONES EN VALLE FLUVIAL Pirineo. Lérida

32. TRAMO BAJO SEDIMENTACIÓN Delta del Ebro. La deforestación aumenta la erosión en su cuenca y aumenta la sedimentación en el delta
