La tarjeta de video o tarjeta gráfica es la encargada de procesar los datos de la CPU y transformarlos en información que puede ser mostrada en un monitor. Contiene un chip gráfico (GPU) que se dedica al procesamiento de gráficos para aliviar la carga de trabajo de la CPU. También incluye memoria gráfica, una RAMDAC para convertir señales digitales a analógicas y dispositivos de refrigeración para evitar sobrecalentamiento. Se conecta a la placa base a través de buses como PCI, AGP o PCIe

1. TARJETA DE VIDEO
Una placa o tarjeta gráfica, tarjeta de
vídeo, tarjeta aceleradora de
gráficos o adaptador de pantalla, es
una tarjeta de expansión para una
computadora, encargada de procesar
los datos provenientes de la CPU y
transformarlos en información
comprensible y representable en un
dispositivo de salida, como un monitor
o televisor

2. TARJETA DE VIDEO
¿Que es la tarjeta de vídeo o tarjeta grafica?
Es lo que transmite al monitor la información gráfica que
debe presentar en la pantalla.

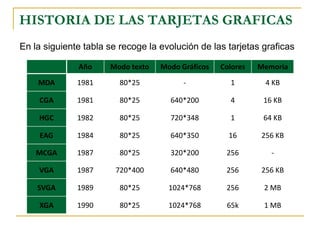

3. HISTORIA DE LAS TARJETAS GRAFICAS
En la siguiente tabla se recoge la evolución de las tarjetas graficas
Año Modo texto Modo Gráficos Colores Memoria
MDA 1981 80*25 - 1 4 KB
CGA 1981 80*25 640*200 4 16 KB
HGC 1982 80*25 720*348 1 64 KB
EAG 1984 80*25 640*350 16 256 KB
MCGA 1987 80*25 320*200 256 -
VGA 1987 720*400 640*480 256 256 KB
SVGA 1989 80*25 1024*768 256 2 MB
XGA 1990 80*25 1024*768 65k 1 MB

4. TARJETA DE VIDEO
La resolución y el número de colores
La resolución es el número de puntos que es capaz de
presentar por pantalla una tarjeta de vídeo, tanto en
horizontal como en vertical. Así, "800x600" significa que la
imagen está formada por 600 rectas horizontales de 800
puntos cada una.
En cuanto al número de colores, resulta casi evidente: los
que puede presentar a la vez por pantalla la tarjeta. La
combinación de estos dos parámetros se denomina modo
de vídeo; están estrechamente relacionados: a mayor
resolución, menor número de colores representables

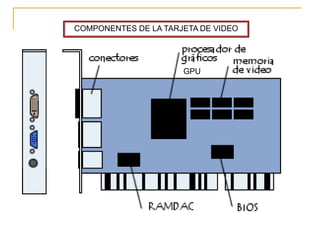

5. COMPONENTES DE LA TARJETA DE VIDEO
GPU

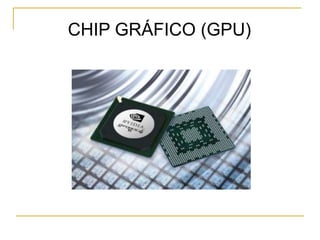

6. CHIP GRÁFICO (GPU)

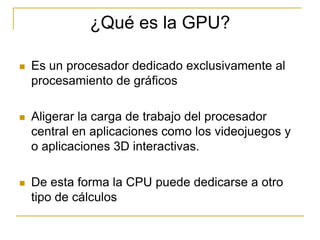

7. ¿Qué es la GPU?
 Es un procesador dedicado exclusivamente al
procesamiento de gráficos
 Aligerar la carga de trabajo del procesador
central en aplicaciones como los videojuegos y
o aplicaciones 3D interactivas.
 De esta forma la CPU puede dedicarse a otro
tipo de cálculos

8. LA RAMDAC

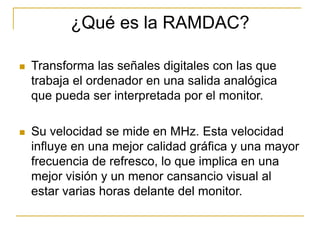

9. ¿Qué es la RAMDAC?
 Transforma las señales digitales con las que
trabaja el ordenador en una salida analógica
que pueda ser interpretada por el monitor.
 Su velocidad se mide en MHz. Esta velocidad
influye en una mejor calidad gráfica y una mayor
frecuencia de refresco, lo que implica en una
mejor visión y un menor cansancio visual al
estar varias horas delante del monitor.

10. Tipos de RAMDAC
 Externa:
 Implica más costes de fabricación.
 Se usa en tarjetas de gama alta.
 Mejor calidad de imagen y mayor velocidad de refresco.

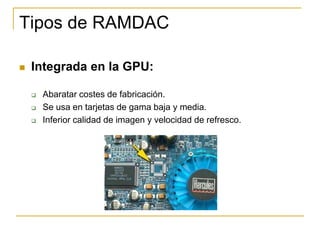

11. Tipos de RAMDAC
 Integrada en la GPU:
 Abaratar costes de fabricación.
 Se usa en tarjetas de gama baja y media.
 Inferior calidad de imagen y velocidad de refresco.

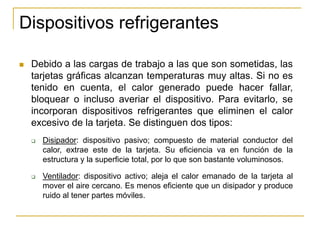

12. Dispositivos refrigerantes
 Debido a las cargas de trabajo a las que son sometidas, las
tarjetas gráficas alcanzan temperaturas muy altas. Si no es
tenido en cuenta, el calor generado puede hacer fallar,
bloquear o incluso averiar el dispositivo. Para evitarlo, se
incorporan dispositivos refrigerantes que eliminen el calor
excesivo de la tarjeta. Se distinguen dos tipos:
 Disipador: dispositivo pasivo; compuesto de material conductor del
calor, extrae este de la tarjeta. Su eficiencia va en función de la
estructura y la superficie total, por lo que son bastante voluminosos.
 Ventilador: dispositivo activo; aleja el calor emanado de la tarjeta al
mover el aire cercano. Es menos eficiente que un disipador y produce
ruido al tener partes móviles.

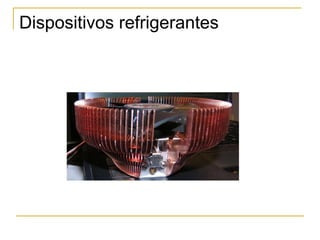

13. Dispositivos refrigerantes

14. Memorias de la tarjeta
- Almacena los datos que van a mostrarse en la pantalla
- Más rápida o más lenta
- Memoria gráfica ≠ Memoria del procesador

15. Interfaces con la Placa Base (buses)

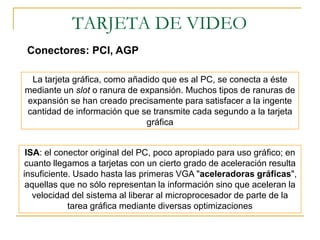

16. TARJETA DE VIDEO
Conectores: PCI, AGP
La tarjeta gráfica, como añadido que es al PC, se conecta a éste
mediante un slot o ranura de expansión. Muchos tipos de ranuras de
expansión se han creado precisamente para satisfacer a la ingente
cantidad de información que se transmite cada segundo a la tarjeta
gráfica
ISA: el conector original del PC, poco apropiado para uso gráfico; en
cuanto llegamos a tarjetas con un cierto grado de aceleración resulta
insuficiente. Usado hasta las primeras VGA "aceleradoras gráficas",
aquellas que no sólo representan la información sino que aceleran la
velocidad del sistema al liberar al microprocesador de parte de la
tarea gráfica mediante diversas optimizaciones

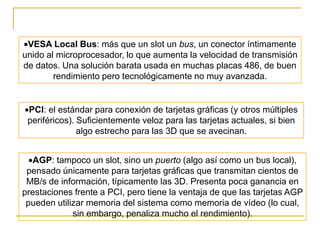

17. VESA Local Bus: más que un slot un bus, un conector íntimamente
unido al microprocesador, lo que aumenta la velocidad de transmisión
de datos. Una solución barata usada en muchas placas 486, de buen
rendimiento pero tecnológicamente no muy avanzada.
PCI: el estándar para conexión de tarjetas gráficas (y otros múltiples
periféricos). Suficientemente veloz para las tarjetas actuales, si bien
algo estrecho para las 3D que se avecinan.
AGP: tampoco un slot, sino un puerto (algo así como un bus local),
pensado únicamente para tarjetas gráficas que transmitan cientos de
MB/s de información, típicamente las 3D. Presenta poca ganancia en
prestaciones frente a PCI, pero tiene la ventaja de que las tarjetas AGP
pueden utilizar memoria del sistema como memoria de vídeo (lo cual,
sin embargo, penaliza mucho el rendimiento).

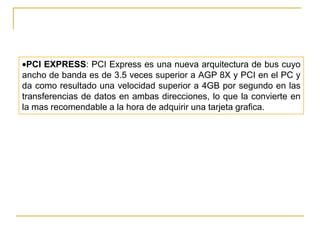

18. PCI EXPRESS: PCI Express es una nueva arquitectura de bus cuyo
ancho de banda es de 3.5 veces superior a AGP 8X y PCI en el PC y
da como resultado una velocidad superior a 4GB por segundo en las
transferencias de datos en ambas direcciones, lo que la convierte en
la mas recomendable a la hora de adquirir una tarjeta grafica.

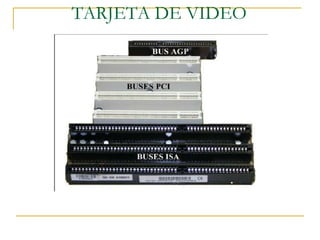

19. TARJETA DE VIDEO

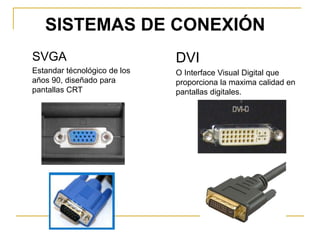

20. SISTEMAS DE CONEXIÓN
SISTEMASDE CONEXIÓN
DE CONEXIÓN
SISTEMAS DE CONEXIÓN
SISTEMAS
SVGA
SVGA
SVGA DVI
DVI
SVGA DVI
DVI
Estandar técnológico de los O Interface Visual Digital que
años 90, diseñado para los
Estandar técnológico de O Interface Visual Digital que
proporciona la maxima calidad en
Estandar técnológico de los O Interface Visual Digital que
años 90, diseñado para
pantallas CRTtécnológico de los
Estandar proporciona la Visual Digital que
O Interface maxima calidad en
pantallas digitales.
años 90, diseñado para proporciona la maxima calidad en
pantallas CRT
años 90, diseñado para pantallas digitales.
proporciona la maxima calidad en
pantallas CRT pantallas digitales.
pantallas CRT pantallas digitales.

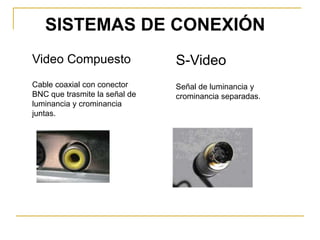

21. SISTEMAS DE CONEXIÓN
SISTEMASDE CONEXIÓN
DE CONEXIÓN
SISTEMAS DE CONEXIÓN
SISTEMAS
SVGA
Video Compuesto
SVGA DVI
SVGA S-Video
DVI
DVI
Estandar técnológico de los O Interface Visual Digital que
Cable coaxial con conector los
Estandar técnológico de Señal de luminancia y
O Interface Visual Digital que
años 90, diseñado para de los
BNCEstandar técnológico de
que trasmite la señal
años 90, diseñado para proporciona la Visual Digital que
O Interface maxima calidad en
crominancia separadas. calidad en
proporciona la maxima
pantallas CRT
años 90, crominancia
diseñado para pantallas digitales.
proporciona la maxima calidad en
luminancia yCRT
pantallas pantallas digitales.
pantallas CRT
juntas. pantallas digitales.

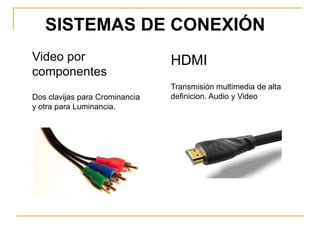

22. SISTEMAS DE CONEXIÓN
SISTEMASDE CONEXIÓN
DE CONEXIÓN
SISTEMAS DE CONEXIÓN
SISTEMAS
SVGA
Video por
SVGA DVI
SVGA HDMI
DVI
DVI
componentes
Estandar técnológico de los O Interface Visual Digital que
Estandar técnológico de los Transmisión multimedia de alta
O Interface Visual Digital que
años 90, diseñado para de los
Estandar técnológico proporciona la Visual Digital que
O Interface maxima calidad en
años 90, diseñado para
Dos años 90,para Crominancia
clavijas diseñado para definicion. Audio la Video calidad en
proporciona y maxima
pantallas CRT pantallas digitales.
proporciona la maxima calidad en
pantallas CRT
y otra para Luminancia. pantallas digitales.
pantallas CRT pantallas digitales.

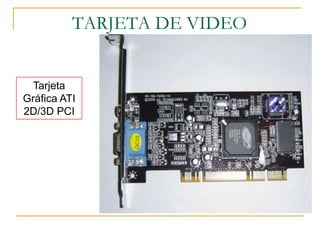

23. TARJETA DE VIDEO
Tarjeta
Gráfica ATI
2D/3D PCI

24. TARJETA DE VIDEO
Tarjeta
gráfica ATI
Radeon
9550 AGP
8x.

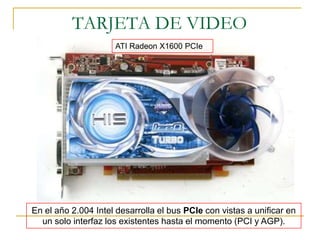

25. TARJETA DE VIDEO
ATI Radeon X1600 PCIe
En el año 2.004 Intel desarrolla el bus PCIe con vistas a unificar en
un solo interfaz los existentes hasta el momento (PCI y AGP).

26. NVIDIA
 Empresa que se dedica específicamente al mundo de
los gráficos.
 Surgió en 1993.
 En 1995 lanzó su primer producto: NV1

27. ATI
 Su mercado concentra todo tipo de productos para el
procesamiento gráfico y multimedia.
 Surgió en 1985.
 El 24 de julio de 2006, se fusionó con AMD.
