El documento describe los diferentes tipos de máquinas térmicas, incluyendo motores de combustión interna como el motor Otto, diesel, de dos tiempos y Wankel, así como máquinas de combustión externa como la máquina de vapor y las centrales térmicas. También explica los sistemas que componen un motor como la culata, lubricación, alimentación de combustible, refrigeración y arranque.

1. M AQUINAS TÉRMICAS

2. C ONTENIDO .
 Motor de combustión.
 Sistemas que constituyen un motor.
 Clasificación.
 Combustión interna.
 Motor Otto
 Motor diesel.
 Motor de 2 tiempos.
 Motor Wankel
 Combustión externa.
 Maquina de vapor.
 Central térmica.

3. M OTOR DE COMBUSTIÓN .

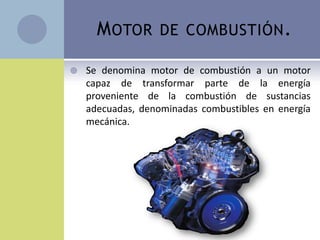

 Se denomina motor de combustión a un motor
capaz de transformar parte de la energía
proveniente de la combustión de sustancias
adecuadas, denominadas combustibles en energía
mecánica.

4. S ISTEMAS QUE CONSTITUYEN
UN M OTOR .

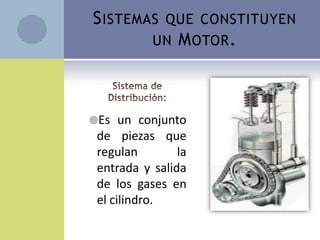

Es un conjunto
de piezas que
regulan la
entrada y salida
de los gases en
el cilindro.

5. S ISTEMAS QUE CONSTITUYEN
UN M OTOR .

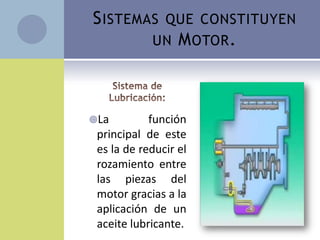

La función
principal de este
es la de reducir el
rozamiento entre
las piezas del
motor gracias a la
aplicación de un
aceite lubricante.

6. S ISTEMAS QUE CONSTITUYEN
UN M OTOR .

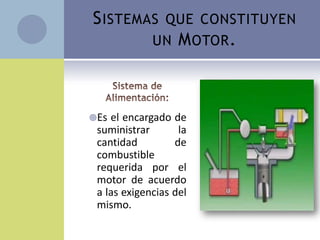

Es el encargado de
suministrar la
cantidad de
combustible
requerida por el
motor de acuerdo
a las exigencias del
mismo.

7. S ISTEMAS QUE CONSTITUYEN
UN M OTOR .
Es el encargado
de evacuar el
calor que se
produce en el
motor evitando
así que el motor
se sobre caliente.

8. S ISTEMAS QUE CONSTITUYEN
UN M OTOR .

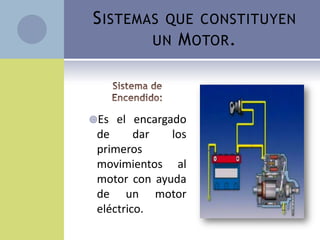

Es el encargado
de dar los
primeros
movimientos al
motor con ayuda
de un motor
eléctrico.

9. C LASIFICACIÓN .
Motor de combustión Motor de combustión
interna. externa.
 Es un transformador de  La combustión se realiza
energía química en el exterior de la
almacenado en el propia máquina. Este es
combustible y este lo el caso de las centrales
transforma en energía térmicas, donde el calor
mecánica. obtenido en la caldera
pasa al fluido a través de
las tuberías por la que
éste circula.

10. M OTOR DE COMBUSTIÓN
INTERNA .
Motor Otto. Motor Diesel.
Motor dos Motor Wankel
tiempos. o rotativo.

11. M OTOR DE COMBUSTIÓN
INTERNA .
Motor Otto.
 Es un transformador de
energía química en
mecánica.
 Para lograrse aprovecha la
fuerza expansivas de los
gases que se hacen
explotar en el cilindro
obteniendo así un giro con
la ayuda del mecanismo
biela-cigüeñal y que este se
lo transmite a las ruedas.

12. M OTOR DE COMBUSTIÓN
INTERNA .
Motor Diesel.
 Un motor diesel es un
motor en el cual el
encendido se produce
por una alta
temperatura que
posibilita la
compresión del aire al
interior del cilindro de
este.

13. M OTOR DE COMBUSTIÓN
INTERNA .
Motor de dos tiempos
 Los motores de dos
tiempos, son motores
de pistón, a diferencia
del de cuatro tiempos;
las cuatro etapas del
ciclo de trabajo se
realizan en solo una
vuelta del cigüeñal.

14. M OTOR DE COMBUSTIÓN
INTERNA .
Motor Wankel.
 Fue inventado por Félix
Wankel, este motor en
vez de utilizar pistones
utiliza rotores
particularmente tiene un
manera interesante de
funcionamiento es de
modo suave, silencioso y
fiable, gracias a la
simplicidad de su diseño.

15. M OTORES DE COMBUSTIÓN
EXTERNA .
Maquina de Central térmica.
vapor.

16. M OTORES DE COMBUSTIÓN
EXTERNA .
Maquina de vapor.
 Se genera vapor de agua en una
caldera cerrada por calentamiento
 Se produce la expansión del volumen
de un cilindro empujando un pistón.
 Mediante un mecanismo de biela -
manivela, el movimiento lineal
alternativo del pistón del cilindro se
transforma en un movimiento de
rotación
 Una vez alcanzado el final de carrera
el émbolo retorna a su posición inicial
y expulsa el vapor de agua utilizando
la energía cinética de un volante de
inercia.

17. M OTORES DE COMBUSTIÓN
EXTERNA .
Central térmica.
 Una central Termoeléctrica es
una instalación en donde la
energía mecánica que se
necesita para mover el rotor
del generador y, por tanto,
obtener la energía eléctrica, se
obtiene a partir del vapor
formado al hervir el agua en
una caldera. El vapor generado
llega a las turbinas para que en
su expansión sea capaz de
mover los álabes de las
mismas.
