El documento describe las diferentes disposiciones de los cilindros en los motores, incluyendo en línea, en V y boxer. Explica cómo se numeran los cilindros en cada configuración y el orden de encendido correspondiente. También proporciona un resumen de los componentes principales de un motor de combustión interna.

1. Disposición de los cilindros en el motor
Nicolás Colado Rodríguez
Instituto Jovellanos. Madrid
MOTORES

2. Disposición de los cilindros IES Jovellanos
1.Introducción
2.Disposición de los cilindros
3.Orden de encendido
4.Despiece del motor (recordatorio)

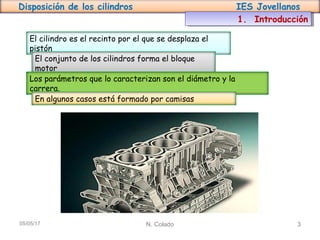

3. Disposición de los cilindros IES Jovellanos
N. Colado 305/05/17
1. Introducción1. Introducción
El cilindro es el recinto por el que se desplaza el
pistón
El conjunto de los cilindros forma el bloque
motor
Los parámetros que lo caracterizan son el diámetro y la
carrera.
En algunos casos está formado por camisas

4. Disposición de los cilindros IES Jovellanos
N. Colado 405/05/17
1. Introducción

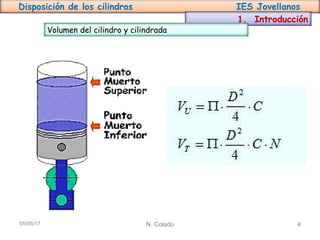

Volumen del cilindro y cilindrada

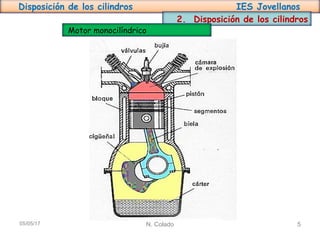

5. Disposición de los cilindros IES Jovellanos
N. Colado 505/05/17
2. Disposición de los cilindros
Motor monocilíndrico

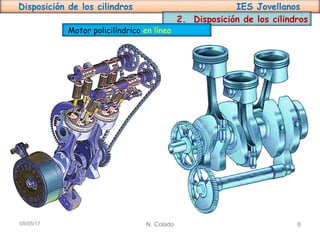

6. Disposición de los cilindros IES Jovellanos
N. Colado 605/05/17
2. Disposición de los cilindros
Motor policilíndrico en línea

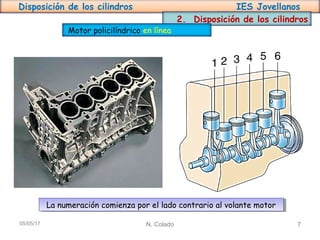

7. Disposición de los cilindros IES Jovellanos
N. Colado 705/05/17
2. Disposición de los cilindros
Motor policilíndrico en línea
La numeración comienza por el lado contrario al volante motorLa numeración comienza por el lado contrario al volante motor

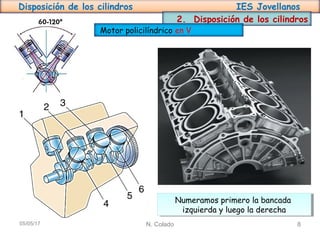

8. Disposición de los cilindros IES Jovellanos
N. Colado 805/05/17
2. Disposición de los cilindros
Motor policilíndrico en V
Numeramos primero la bancada
izquierda y luego la derecha
Numeramos primero la bancada
izquierda y luego la derecha

9. Disposición de los cilindros IES Jovellanos
N. Colado 905/05/17
2. Disposición de los cilindros

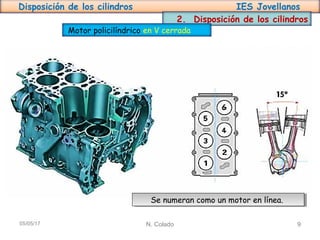

Motor policilíndrico en V cerrada
Se numeran como un motor en línea.Se numeran como un motor en línea.

10. Disposición de los cilindros IES Jovellanos
N. Colado 1005/05/17
2. Disposición de los cilindros
Motor policilíndrico Boxer o de cilindros opuestos
Numeramos primero la bancada
izquierda y luego la derecha
Numeramos primero la bancada
izquierda y luego la derecha

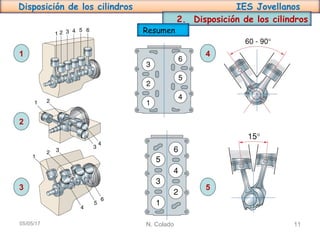

11. Disposición de los cilindros IES Jovellanos
N. Colado 1105/05/17
2. Disposición de los cilindros
Resumen
1
2
3 5
4

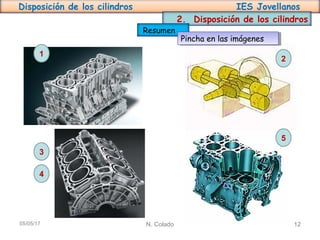

12. Disposición de los cilindros IES Jovellanos
N. Colado 1205/05/17
2. Disposición de los cilindros
Resumen
4
3
1
2
5
Pincha en las imágenesPincha en las imágenes

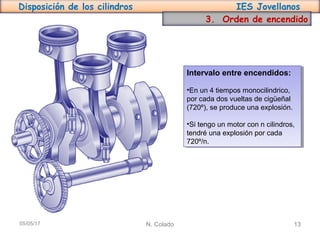

13. Disposición de los cilindros IES Jovellanos

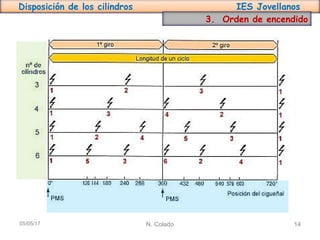

Intervalo entre encendidos:
•En un 4 tiempos monocilindrico,
por cada dos vueltas de cigüeñal
(720º), se produce una explosión.
•Si tengo un motor con n cilindros,
tendré una explosión por cada
720º/n.
Intervalo entre encendidos:
•En un 4 tiempos monocilindrico,
por cada dos vueltas de cigüeñal
(720º), se produce una explosión.
•Si tengo un motor con n cilindros,
tendré una explosión por cada
720º/n.
N. Colado 1305/05/17
3. Orden de encendido

14. Disposición de los cilindros IES Jovellanos
N. Colado 1405/05/17
3. Orden de encendido

15. Disposición de los cilindros IES Jovellanos
N. Colado 1505/05/17
3. Orden de encendido

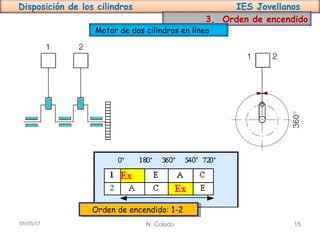

Motor de dos cilindros en línea
Orden de encendido: 1-2Orden de encendido: 1-2

16. Disposición de los cilindros IES Jovellanos
N. Colado 1605/05/17
3. Orden de encendido

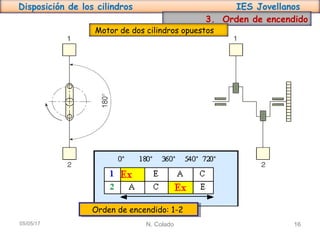

Motor de dos cilindros opuestos
Orden de encendido: 1-2Orden de encendido: 1-2

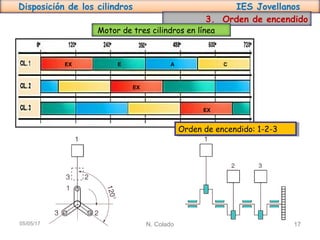

17. Disposición de los cilindros IES Jovellanos
N. Colado 1705/05/17
3. Orden de encendido
Motor de tres cilindros en línea
Orden de encendido: 1-2-3Orden de encendido: 1-2-3
EX
EX
EX
E A C

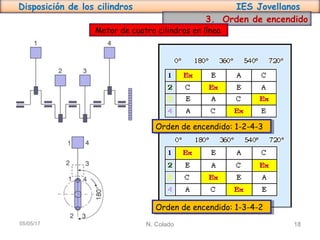

18. Disposición de los cilindros IES Jovellanos
N. Colado 1805/05/17
3. Orden de encendido
Motor de cuatro cilindros en línea
Orden de encendido: 1-2-4-3Orden de encendido: 1-2-4-3
Orden de encendido: 1-3-4-2Orden de encendido: 1-3-4-2

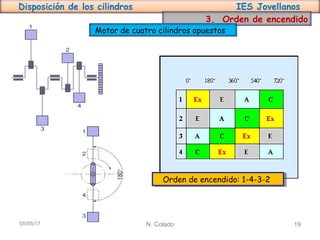

19. Disposición de los cilindros IES Jovellanos
N. Colado 1905/05/17
3. Orden de encendido
Motor de cuatro cilindros opuestos
Orden de encendido: 1-4-3-2Orden de encendido: 1-4-3-2

20. Disposición de los cilindros IES Jovellanos
N. Colado 2005/05/17
3. Orden de encendido
Motor de cinco cilindros en línea
EX
EX
EX
EX
EX
A
A
A
A
A
A
E
E
E
E
E
Orden de encendido: 1-2-4-5-3Orden de encendido: 1-2-4-5-3

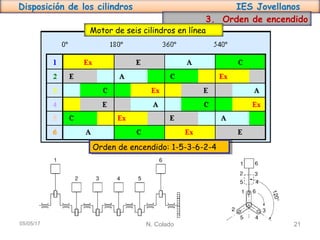

21. Disposición de los cilindros IES Jovellanos
N. Colado 2105/05/17
3. Orden de encendido
Motor de seis cilindros en línea
Orden de encendido: 1-5-3-6-2-4Orden de encendido: 1-5-3-6-2-4

22. Disposición de los cilindros IES Jovellanos
N. Colado 2205/05/17
3. Orden de encendido

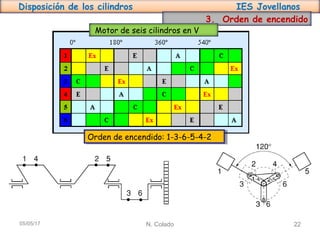

Motor de seis cilindros en V
Orden de encendido: 1-3-6-5-4-2Orden de encendido: 1-3-6-5-4-2

23. Disposición de los cilindros IES Jovellanos
N. Colado 2305/05/17
3. Orden de encendido

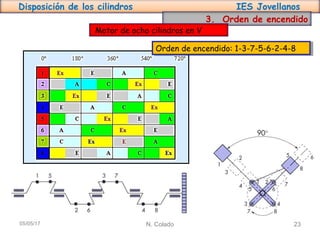

Motor de ocho cilindros en V
Orden de encendido: 1-3-7-5-6-2-4-8Orden de encendido: 1-3-7-5-6-2-4-8

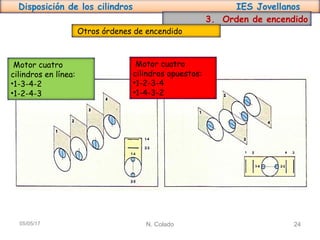

24. Disposición de los cilindros IES Jovellanos
N. Colado 2405/05/17
3. Orden de encendido
Otros órdenes de encendido
Motor cuatro
cilindros en línea:
•1-3-4-2
•1-2-4-3
Motor cuatro
cilindros opuestos:
•1-2-3-4
•1-4-3-2

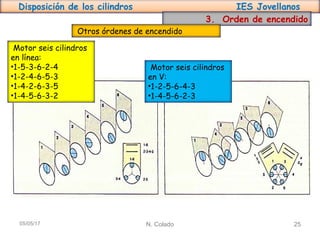

25. Disposición de los cilindros IES Jovellanos
N. Colado 2505/05/17
3. Orden de encendido
Motor seis cilindros
en línea:
•1-5-3-6-2-4
•1-2-4-6-5-3
•1-4-2-6-3-5
•1-4-5-6-3-2
Motor seis cilindros
en V:
•1-2-5-6-4-3
•1-4-5-6-2-3
Otros órdenes de encendido

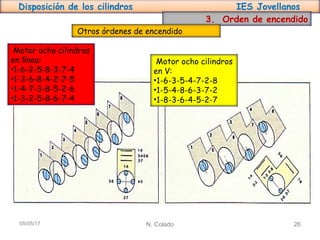

26. Disposición de los cilindros IES Jovellanos
N. Colado 2605/05/17
3. Orden de encendido
Motor ocho cilindros
en línea:
•1-6-2-5-8-3-7-4
•1-3-6-8-4-2-7-5
•1-4-7-3-8-5-2-6
•1-3-2-5-8-6-7-4
Motor ocho cilindros
en V:
•1-6-3-5-4-7-2-8
•1-5-4-8-6-3-7-2
•1-8-3-6-4-5-2-7
Otros órdenes de encendido

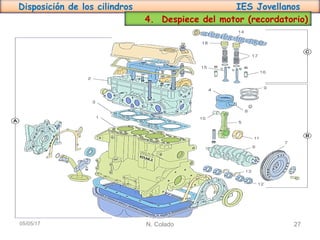

27. Disposición de los cilindros IES Jovellanos
N. Colado 2705/05/17
4. Despiece del motor (recordatorio)

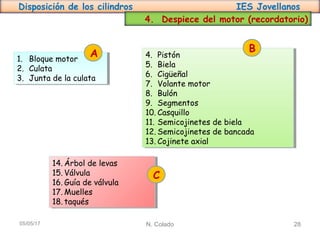

28. Disposición de los cilindros IES Jovellanos
N. Colado 2805/05/17
4. Despiece del motor (recordatorio)
1. Bloque motor
2. Culata
3. Junta de la culata
1. Bloque motor
2. Culata
3. Junta de la culata
4. Pistón
5. Biela
6. Cigüeñal
7. Volante motor
8. Bulón
9. Segmentos
10. Casquillo
11. Semicojinetes de biela
12. Semicojinetes de bancada
13. Cojinete axial
4. Pistón
5. Biela
6. Cigüeñal
7. Volante motor
8. Bulón
9. Segmentos
10. Casquillo
11. Semicojinetes de biela
12. Semicojinetes de bancada
13. Cojinete axial
14. Árbol de levas
15. Válvula
16. Guía de válvula
17. Muelles
18. taqués
14. Árbol de levas
15. Válvula
16. Guía de válvula
17. Muelles
18. taqués
A B
C
